    소개

    이 문서에서는 ISE(Identity Services Engine)와 함께 trustsec을 사용할 때 시드 및 시드 디바이스가 아닌 디바이스를 구성하는 방법에 대해 설명합니다.

    Trustsec은 NDAC(Network Device Admission Control)를 사용하여 trustsec 도메인에 가입하기 전에 새 디바이스를 인증합니다.이렇게 하면 인증되지 않은 디바이스가 trustsec 정보의 교환에 참여할 수 없게 됩니다.시드 디바이스/인증자는 이 경우 6500 스위치에서 수동으로 구성하고 RADIUS over IP를 사용하여 ISE에 연결해야 합니다.시드가 아닌 디바이스/서 플리 컨 트(이 경우 3560X)는 ISE에 직접 IP 연결이 없으며 시드 디바이스가 802.1X를 사용하여 네트워크에 등록하고 인증해야 합니다.서 플리 컨 트 비 시드 디바이스가 인증 되면 ISE에서 PAC (Protected Access Credential) 가 프로비저닝 되고 서버 정보가 다운로드 됩니다.PAC에는 향후 ISE에 보안 연결을 제공하기 위한 공유 키 및 암호화된 토큰이 포함되어 있습니다.

    사전 요구 사항

    ISE 인증 서버

    Trustsec 지원 시드 디바이스/인증자

    Trustsec 지원 비 시드 디바이스/신청자

    최신 trustsec 호환성 매트릭스를 참조하십시오.

    http://www.cisco.com/c/en/us/solutions/enterprise-networks/trustsec/solution-overview-listing.html

    사용되는 구성 요소

    • ISE 2.2 패치 2
    • WS-C6509-E [VS-SUP2T-10G]
      • s2t54-ipservicesk9-mz.SPA.152-1.SY3.bin
    • WS-C3560X-24P-S
      • c3560e-universalk9-mz.152-4.E4.bin

    네트워크 다이어그램

    NDAC 토폴로지

     IP 주소

    ISE:14.36.143.18

    6509:10.122.165.35

    3560X:10.122.160.118

    ISE 컨피그레이션

    네트워크 디바이스 추가

    6500(시드)

    WorkCenters > TrustSec > Components > Network Devices > Add

    디바이스 이름 및 IP 주소

    RADIUS 공유 암호

    Trustsec 자격 증명

    3560X(시드가 아님)

    WorkCenters > TrustSec > Components > Network Devices > Add

    디바이스 이름 및 IP 주소

    RADIUS 공유 암호

    Trustsec 자격 증명

    TrustSec 보안 그룹

    WorkCenters(작업 센터) > TrustSec > 구성 요소 > 보안 그룹

    네트워크 디바이스 권한 부여 정책

    WorkCenters(작업 센터) > TrustSec > TrustSec 정책 > 네트워크 디바이스 권한 부여

    시드 디바이스 컨피그레이션(6500)

    TrustSec Credentials
    6500#cts credentials id 6500 password Cisc0123

    AAA configuration
    6500(config)#aaa new-model
    6500(config)#aaa authentication dot1x default group radius
    6500(config)#aaa accounting identity default start-stop group radius
    6500(config)#aaa authorization network CTSlist group radius
    6500(config)#cts authorization list CTSlist

    Radius Server Configuration
    6500(config)#radius server ISE
    6500(config-radius-server)#address ipv4 14.36.143.18 auth-port 1812 acct-port 1813
    6500(config-radius-server)#pac key Cisc0123

    Recognize and use vendor-specific attributes
    6500(config)#radius-server vsa send authentication

    Enable Change of Authorization
    6500(config)#aaa server radius dynamic-author
    6500(config-locsvr-da-radius)#client 14.36.143.18 server-key Cisc0123

    Enable 802.1X
    6500(config)#dot1x system-auth-control

    Switchport TrustSec Configuration
    6500(config)#int gi6/1
    6500(config-if)#switchport mode trunk
    6500(config-if)#cts dot1x
    6500(config-if-cts-dot1x)#sap mode-list null
    6500(config-if-cts-dot1x)#propagate sgt

    확인

    PAC Download
    6500#show cts pac
      AID: 6F5719523570B8D229F23073404E2D37
      PAC-Info:
        PAC-type = Cisco Trustsec
        AID: 6F5719523570B8D229F23073404E2D37
        I-ID: 6500
        A-ID-Info: ISE 2.2p1
        Credential Lifetime: 04:27:29 UTC Oct 26 2017
      PAC-Opaque: 000200B000030001000400106F5719523570B8D229F23073404E2D370006009400030100801062F6BE70E2CCB6B0D25BFC81CB5D00000013597A55C100093A8059F0E1A3FAF83A2B7C8332479B7324C0FDC4CBAE9AE4AFD19C614A7DB13C9DBD06798A344423897745F0F91F19489772E543ED205A9CD0F276A96C4505BF34CB75F132377FE770B77A3D822842DFE3A0A858130612D08DD58965B09C352E33E74DB3F6B5C7E1F6EC8C30FF215A6FEB3EA7BBC95E
      Refresh timer is set for 12w5d

    Environment Data
    6500#show cts environment-data
    CTS Environment Data
    ====================
    Current state = COMPLETE
    Last status = Successful
    Local Device SGT:
      SGT tag = 2-02:TrustSec_Devices
    Server List Info:
    Installed list: CTSServerList1-0001, 1 server(s):
     *Server: 14.36.143.18, port 1812, A-ID 6F5719523570B8D229F23073404E2D37
              Status = ALIVE
              auto-test = TRUE, keywrap-enable = FALSE, idle-time = 60 mins, deadtime = 20 secs
    Multicast Group SGT Table:
    Security Group Name Table:
        0-fb:Unknown
        2-fb:TrustSec_Devices
        3-fb:Network_Services
        4-fb:Employees
        5-fb:Contractors
        6-fb:Guests
        7-fb:Production_Users
        8-fb:Developers
        9-fb:Auditors
        10-fb:Point_of_Sale_Systems
        11-fb:Production_Servers
        12-fb:Development_Servers
        13-fb:Test_Servers
        14-fb:PCI_Servers
        15-fb:BYOD
        255-fb:Quarantined_Systems
    Environment Data Lifetime = 86400 secs
    Last update time = 20:28:36 UTC Thu Jul 27 2017
    Env-data expires in   0:23:47:05 (dd:hr:mm:sec)
    Env-data refreshes in 0:23:47:05 (dd:hr:mm:sec)
    Cache data applied           = NONE
    State Machine is running

    ISE 라이브 로그

    작업 > RADIUS > 라이브 로그

    PAC 프로비저닝

    TrustSec 데이터 다운로드

    시드가 아닌 디바이스 컨피그레이션(3560X)

    TrustSec Credentials
    3560X#cts credentials id 3560X password Cisc0123

    AAA configuration
    3560X(config)#aaa new-model
    3560X(config)#aaa authentication dot1x default group radius
    3560X(config)#aaa authorization network default group radius
    3560X(config)#aaa accounting identity default start-stop group radius

    Recognize and use vendor-specific attributes
    3560X(config)#radius-server vsa send authentication

    Enable Change of Authorization
    3560X(config)#aaa server radius dynamic-author
    3560X(config-locsvr-da-radius)#client 14.36.143.18 server-key Cisc0123

    Enable 802.1X
    3560X(config)#dot1x system-auth-control

    Switchport TrustSec Configuration
    3560X(config)#int gi0/24
    3560X(config-if)#switchport trunk encapsulation dot1q
    3560X(config-if)#switchport mode trunk
    3560X(config-if)#cts dot1x
    3560X(config-if-cts-dot1x)#sap mode-list null
    3560X(config-if-cts-dot1x)#propagate sgt

    확인

    Pac Download
    3560X#show cts pac
      AID: 6F5719523570B8D229F23073404E2D37
      PAC-Info:
        PAC-type = Cisco Trustsec
        AID: 6F5719523570B8D229F23073404E2D37
        I-ID: 3560X
        A-ID-Info: ISE 2.2p1
        Credential Lifetime: 05:32:57 UTC Oct 26 2017
      PAC-Opaque: 000200B000030001000400106F5719523570B8D229F23073404E2D3700060094000301009F9B0624C0A0C5D2AFDAAE89C173D34300000013597A55C100093A8059F0E1A3FAF83A2B7C8332479B7324C0B224F18D8654C2DB14544B58296A0A97C7B52EB1B7C0725776FE16F715094AC8A766E1F6D16A2A151B70632D6EAB34C5E1874409779FADA53F5892AD4ACC3533B5A61F89D028C076D94B52744A328C23437306AF428162AC680742003C6BDDB207A08F57
      Refresh timer is set for 11y42w

    Environment Data
    3560X#show cts environment-data
    CTS Environment Data
    ====================
    Current state = COMPLETE
    Last status = Successful
    Local Device SGT:
      SGT tag = 2-02:TrustSec_Devices
    Server List Info:
    Installed list: CTSServerList1-0001, 1 server(s):
     *Server: 14.36.143.18, port 1812, A-ID 6F5719523570B8D229F23073404E2D37
              Status = ALIVE
              auto-test = TRUE, keywrap-enable = FALSE, idle-time = 60 mins, deadtime = 20 secs
    Multicast Group SGT Table:
    Security Group Name Table:
        0-d1:Unknown
        2-d1:TrustSec_Devices
        3-d1:Network_Services
        4-d1:Employees
        5-d1:Contractors
        6-d1:Guests
        7-d1:Production_Users
        8-d1:Developers
        9-d1:Auditors
        10-d1:Point_of_Sale_Systems
        11-d1:Production_Servers
        12-d1:Development_Servers
        13-d1:Test_Servers
        14-d1:PCI_Servers
        15-d1:BYOD
        255-d1:Quarantined_Systems
    Environment Data Lifetime = 86400 secs
    Last update time = 02:41:21 UTC Mon Jan 2 2006
    Env-data expires in   0:23:56:36 (dd:hr:mm:sec)
    Env-data refreshes in 0:23:56:36 (dd:hr:mm:sec)
    Cache data applied           = NONE
    State Machine is running

    ISE 라이브 로그

    작업 > RADIUS > 라이브 로그

    PAC 프로비저닝

    시드 없음 인증

    상호 피어 정책 다운로드

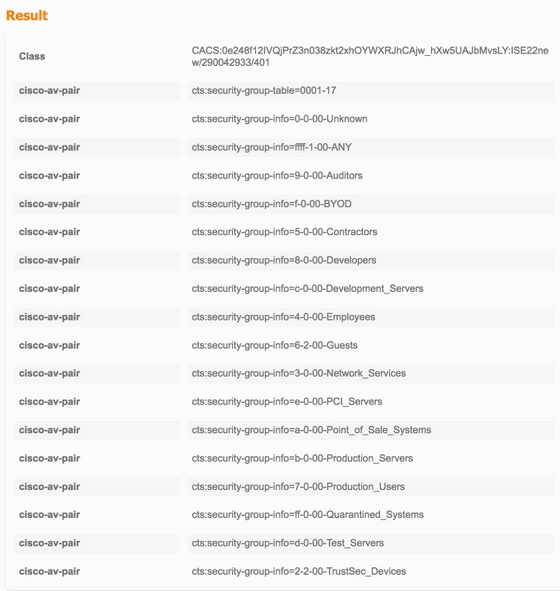

    TrustSec 데이터 다운로드

    인터페이스 확인

    Seed (6500)
    6500#show cts interface gi6/1
    Global Dot1x feature is Enabled
    Interface GigabitEthernet6/1:
        CTS is enabled, mode:    DOT1X
        IFC state:               OPEN
        Interface Active for 00:38:50.744
        Authentication Status:   SUCCEEDED
            Peer identity:       "3560X"
            Peer's advertised capabilities: "sap"
            802.1X role:         Authenticator
        Authorization Status:    SUCCEEDED
            Peer SGT:            2:TrustSec_Devices
            Peer SGT assignment: Trusted
        SAP Status:              SUCCEEDED
    Dot1x Info for GigabitEthernet6/1
    -----------------------------------
    PAE                       = AUTHENTICATOR

    Non-Seed (3560X)
    3560X#show cts interface gi0/24
    Global Dot1x feature is Enabled
    Interface GigabitEthernet0/24:
        CTS is enabled, mode:    DOT1X
        IFC state:               OPEN
        Interface Active for 00:08:51.317
        Authentication Status:   SUCCEEDED
            Peer identity:       "6500"
            Peer's advertised capabilities: "sap"
            802.1X role:         Supplicant
            Reauth period applied to link:  Not applicable to Supplicant role
        Authorization Status:    SUCCEEDED
            Peer SGT:            2:TrustSec_Devices
            Peer SGT assignment: Trusted
        SAP Status:              SUCCEEDED
            Version:             2
    Dot1x Info for GigabitEthernet0/24
    -----------------------------------
    PAE                       = SUPPLICANT
