소개
이 문서에서는 Cisco Secure Client가 로컬 LAN에 액세스하고 헤드엔드에 대한 보안 연결을 계속 유지하도록 구성하는 방법에 대해 설명합니다.
사전 요구 사항
요구 사항
Cisco에서는 다음 항목에 대해 알고 있는 것이 좋습니다.
- Cisco FMC(Secure Firewall Management Center)
- Cisco FTD(Firepower 위협 방어)
- CSC(Cisco Secure Client)
사용되는 구성 요소
이 문서의 정보는 다음 소프트웨어 및 하드웨어 버전을 기반으로 합니다.
- Cisco Secure Firewall Management Center Virtual Appliance 버전 7.3
- Cisco Firepower Threat Defense Virtual Appliance 버전 7.3
- Cisco Secure Client 버전 5.0.02075
이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 현재 네트워크가 작동 중인 경우 모든 명령의 잠재적인 영향을 미리 숙지하시기 바랍니다.
배경 정보
이 문서에 설명된 컨피그레이션을 통해 Cisco Secure Client는 로컬 LAN에 대한 모든 액세스 권한을 가지면서 헤드엔드 및 기업 리소스에 대한 보안 연결을 유지할 수 있습니다. 클라이언트가 NAS(Network Access Server)를 인쇄하거나 액세스할 수 있도록 하는 데 사용할 수 있습니다.
구성
FMC 컨피그레이션
이 문서에서는 이미 작동하는 원격 액세스 VPN 컨피그레이션이 있는 것으로 가정합니다.

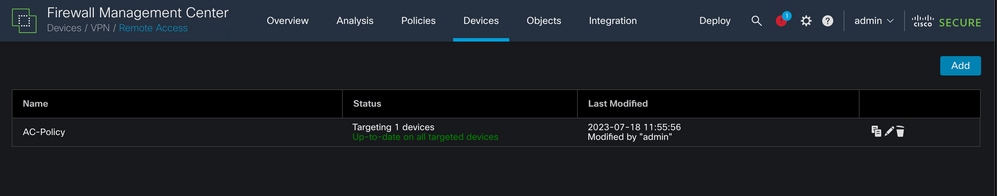

로컬 LAN 액세스 기능을 추가하려면 Devices(디바이스) > Remote Access(원격 액세스)로 이동하고 적절한 원격 액세스 정책에서 Edit(수정) 버튼을 클릭합니다.
![Remote Access Policy on FMC](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-00.png)

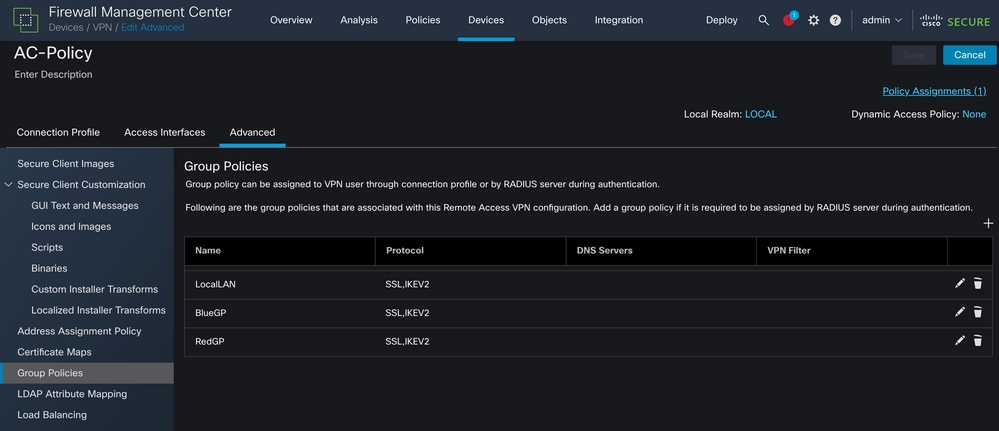

그런 다음 Advanced(고급) > Group Policies(그룹 정책)로 이동합니다.
![FMC showing the Group Policy section on the Remote Access policy](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-01.png)

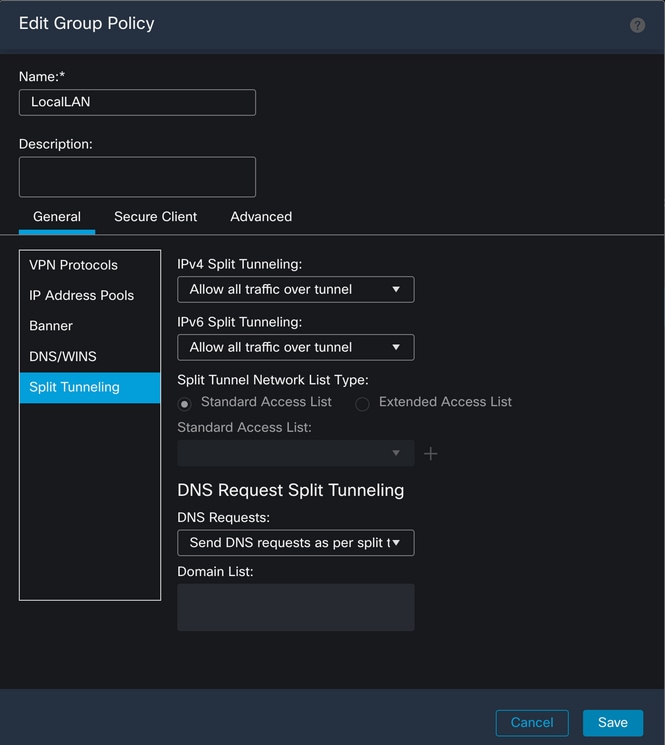

로컬 LAN 액세스를 구성하려는 그룹 정책에서 Edit(편집) 버튼을 클릭하고 Split Tunneling(스플릿 터널링) 탭으로 이동합니다.
![Group Policy Menu](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-02.png)

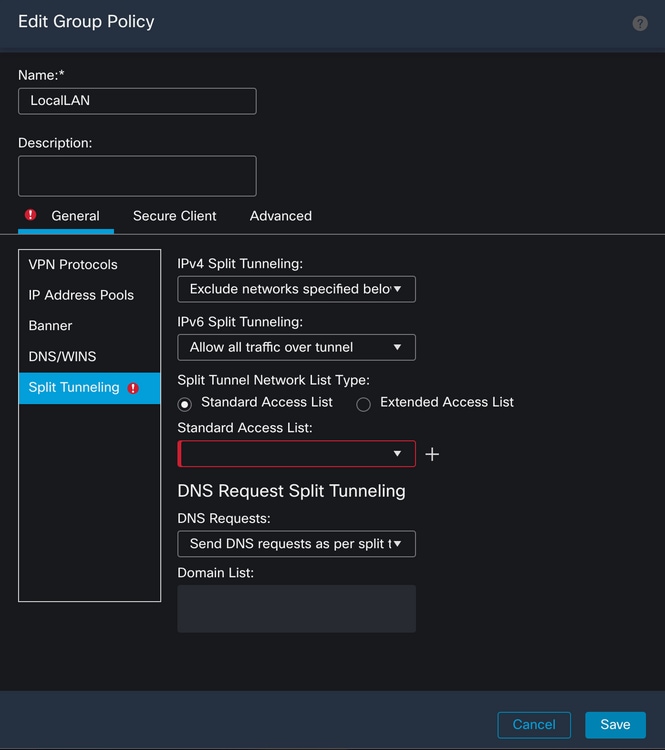

IPv4 Split Tunneling(IPv4 스플릿 터널링) 섹션에서 Exclude networks specified below(아래에 지정된 네트워크 제외) 옵션을 선택합니다. Standard Access List(표준 액세스 목록) 선택을 묻는 메시지가 표시됩니다.
![Group Policy Menu on Split Tunneling Section](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-03.png)

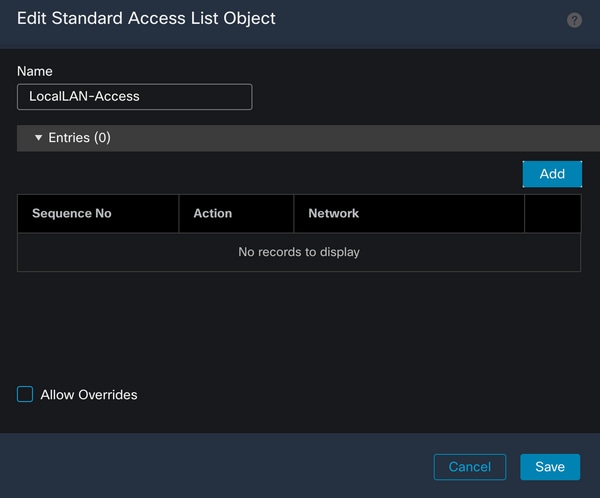

새 표준 액세스 목록을 만들려면 + 버튼을 클릭합니다.
![Standard Access List Object Creation](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-04.png)

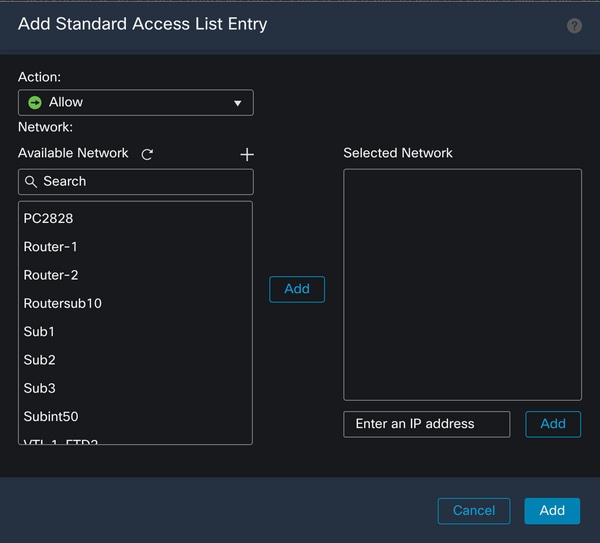

Add(추가) 버튼을 클릭하여 Standard Access List Entry(표준 액세스 목록 항목)를 생성합니다. 이 항목의 Action(작업)을 Allow(허용)로 설정해야 합니다.
![Standard Access List Entry Creation](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-05.png)

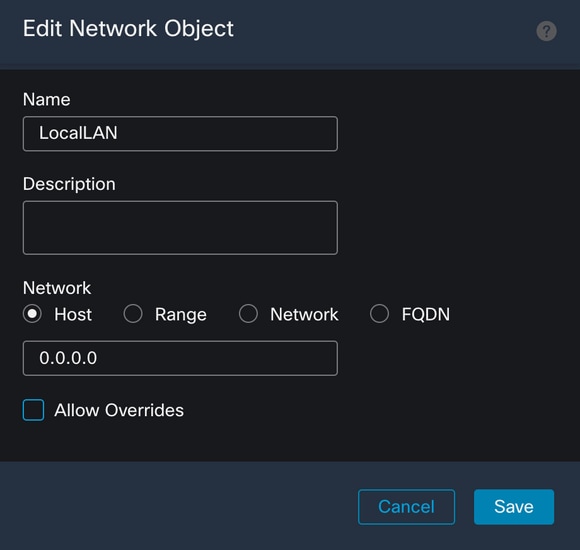

새 네트워크 객체를 추가하려면+ 버튼을 클릭합니다. 이 객체가 Network(네트워크) 섹션에서 Host(호스트)로 설정되어 있는지 확인하고 상자에 0.0.0.0을 입력합니다.
![Network Object Creation](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-06.png)

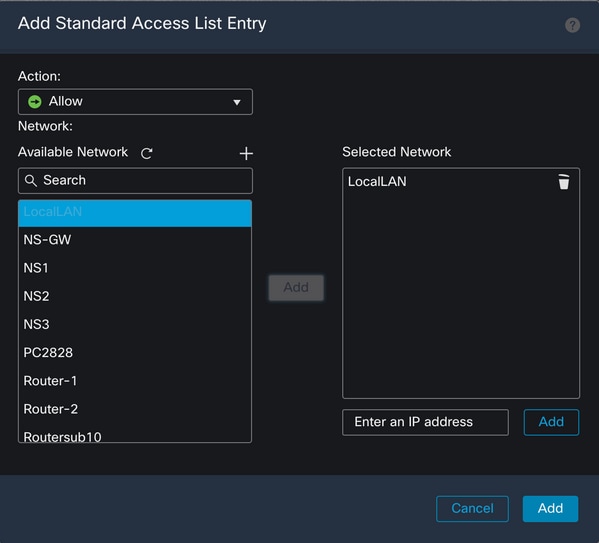

저장 버튼을 클릭하고 새로 만든 개체를 선택합니다.
![Standard Access List Entry](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-07.png)

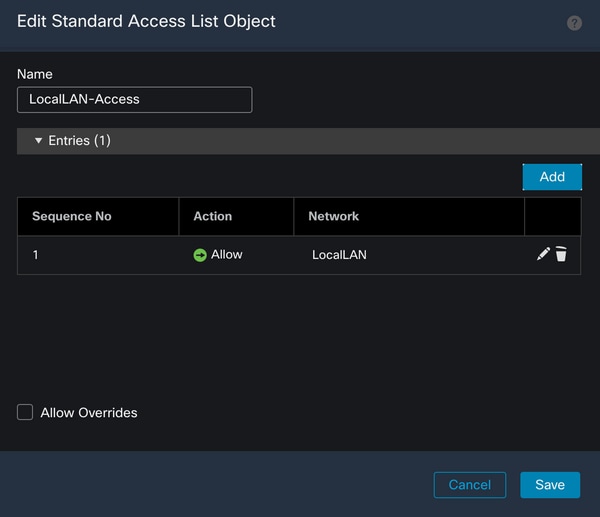

Add(추가) 버튼을 클릭하여 Standard Access List(표준 액세스 목록) 항목을 저장합니다.
![Standard Access List Object with Network Object Selected](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-08.png)
Save(저장) 버튼을 클릭하면 새로 생성된 표준 액세스 목록이 자동으로 선택됩니다.
![Final Group Policy Menu](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-09.png)
Save(저장) 버튼을 클릭하고 변경 사항을 구축합니다.
보안 클라이언트 컨피그레이션

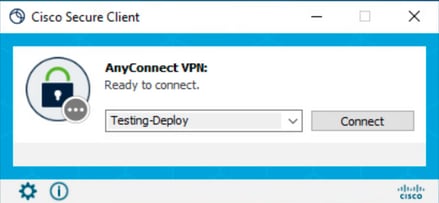

기본적으로 Local LAN Access(로컬 LAN 액세스) 옵션은 User Controllable(사용자 제어 가능)으로 설정됩니다. 옵션을 활성화하려면 Secure Client GUI에서 Gear(기어) 아이콘을 클릭합니다.
![Cisco Secure Client](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-10.png)

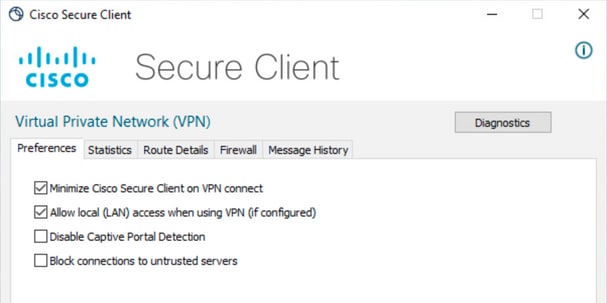

Preferences(기본 설정)로 이동하고 Allow local (LAN) access when using VPN (if configured)(VPN 사용 시 로컬(LAN) 액세스 허용(구성된 경우)) 옵션이 활성화되었는지 확인합니다.
![Cisco Secure Client Preferences Menu](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-11.png)
다음을 확인합니다.
보안 클라이언트

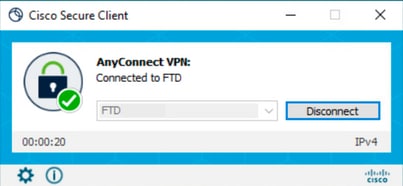

보안 클라이언트를 사용하여 헤드엔드에 연결합니다.
![Cisco Secure Client showing Successful Connection](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-12.png)
기어 아이콘을 클릭하고 Route Details(경로 세부사항)로 이동합니다. 여기서 로컬 LAN이 자동으로 탐지되고 터널에서 제외됨을 확인할 수 있습니다.
![Cisco Secure Client Route Details](/c/dam/en/us/support/docs/security/secure-client-5/221024-configure-local-lan-access-for-secure-cl-13.png)
FTD CLI
컨피그레이션이 성공적으로 적용되었는지 확인하려면 FTD의 CLI를 사용할 수 있습니다.
firepower# show running-config group-policy LocalLAN
group-policy LocalLAN internal
group-policy LocalLAN attributes
banner value Local LAN Access is allowed
wins-server none
dns-server none
dhcp-network-scope none
vpn-simultaneous-logins 3
vpn-idle-timeout 30
vpn-idle-timeout alert-interval 1
vpn-session-timeout none
vpn-session-timeout alert-interval 1
vpn-filter none
vpn-tunnel-protocol ikev2 ssl-client
split-tunnel-policy excludespecified
ipv6-split-tunnel-policy tunnelall
split-tunnel-network-list value LocalLAN-Access
default-domain none
split-dns none
split-tunnel-all-dns disable
client-bypass-protocol disable
vlan none
address-pools value AC_Pool
webvpn
anyconnect ssl dtls enable
anyconnect mtu 1406
anyconnect firewall-rule client-interface public none
anyconnect firewall-rule client-interface private none
anyconnect ssl keepalive 20
anyconnect ssl rekey time none
anyconnect ssl rekey method none
anyconnect dpd-interval client 30
anyconnect dpd-interval gateway 30
anyconnect ssl compression none
anyconnect dtls compression none
anyconnect modules value none
anyconnect ask none default anyconnect
anyconnect ssl df-bit-ignore disable
문제 해결
로컬 LAN 액세스 기능이 적용되었는지 확인하려면 다음 디버그를 활성화할 수 있습니다.
debug webvpn anyconnect 255
다음은 성공적인 디버그 출력의 예입니다.
firepower# debug webvpn anyconnect 255
Validating the session cookie...
Processing CSTP header line: 'webvpn=5E1823@15949824@D2CF@BF38A398B90D09039C60B55929055D33AE31BA05'
Found WebVPN cookie: 'webvpn=5E1823@15949824@D2CF@BF38A398B90D09039C60B55929055D33AE31BA05'
WebVPN Cookie: 'webvpn=5E1823@15949824@D2CF@BF38A398B90D09039C60B55929055D33AE31BA05'
Cookie validation successfull, session authenticated
http_parse_cstp_method()
...input: 'CONNECT /CSCOSSLC/tunnel HTTP/1.1'
webvpn_cstp_parse_request_field()
...input: 'Host: ftdv-cehidalg.cisco.com'
Processing CSTP header line: 'Host: ftdv-cehidalg.cisco.com'
webvpn_cstp_parse_request_field()
...input: 'User-Agent: Cisco AnyConnect VPN Agent for Windows 5.0.02075'
Processing CSTP header line: 'User-Agent: Cisco AnyConnect VPN Agent for Windows 5.0.02075'
Setting user-agent to: 'Cisco AnyConnect VPN Agent for Windows 5.0.02075'
webvpn_cstp_parse_request_field()
...input: 'Cookie: webvpn=5E1823@15949824@D2CF@BF38A398B90D09039C60B55929055D33AE31BA05'
Processing CSTP header line: 'Cookie: webvpn=5E1823@15949824@D2CF@BF38A398B90D09039C60B55929055D33AE31BA05'
Session already authenticated, skip cookie validation
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Version: 1'
Processing CSTP header line: 'X-CSTP-Version: 1'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Hostname: DESKTOP-LPMOG6M'
Processing CSTP header line: 'X-CSTP-Hostname: DESKTOP-LPMOG6M'
Setting hostname to: 'DESKTOP-LPMOG6M'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-MTU: 1399'
Processing CSTP header line: 'X-CSTP-MTU: 1399'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Address-Type: IPv6,IPv4'
Processing CSTP header line: 'X-CSTP-Address-Type: IPv6,IPv4'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Local-Address-IP4: 10.28.28.7'
Processing CSTP header line: 'X-CSTP-Local-Address-IP4: 10.28.28.7'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Base-MTU: 1500'
Processing CSTP header line: 'X-CSTP-Base-MTU: 1500'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Remote-Address-IP4: 10.28.28.10'
Processing CSTP header line: 'X-CSTP-Remote-Address-IP4: 10.28.28.10'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Full-IPv6-Capability: true'
Processing CSTP header line: 'X-CSTP-Full-IPv6-Capability: true'
webvpn_cstp_parse_request_field()
...input: 'X-AnyConnect-STRAP-Pubkey: MFkwEwYHKoZIzj0CAQYIKoZIzj0DAQcDQgAEkzG6nj9HDKz/zLa3Yz+QJDHOYWfT6fqvRkIfM6NFar02S8EnyRNxVHmG1J4WfNG304eBcYt7H9kX+GsZN8hnbg=='
Processing CSTP header line: 'X-AnyConnect-STRAP-Pubkey: MFkwEwYHKoZIzj0CAQYIKoZIzj0DAQcDQgAEkzG6nj9HDKz/zLa3Yz+QJDHOYWfT6fqvRkIfM6NFar02S8EnyRNxVHmG1J4WfNG304eBcYt7H9kX+GsZN8hnbg=='
Setting Anyconnect STRAP rekey public key(len: 124): MFkwEwYHKoZIzj0CAQYIKoZIzj0DAQcDQgAEkzG6nj9HDKz/zLa3Yz+QJDHOYWfT6fqvRkIfM6NFar02S8EnyRNxVHmG1J4WfNG304eBcYt7H9kX+GsZN8hnbg==
webvpn_cstp_parse_request_field()
...input: 'X-AnyConnect-STRAP-Verify: MEQCICzX1yDWLXQHnlOhOXV+/OI1/OlLjBic/Nu/K2+N6E5GAiA5CLAF6Bt0tcxhjAwcR90zDhLSJfn937g2uip6I4U6gA=='
Processing CSTP header line: 'X-AnyConnect-STRAP-Verify: MEQCICzX1yDWLXQHnlOhOXV+/OI1/OlLjBic/Nu/K2+N6E5GAiA5CLAF6Bt0tcxhjAwcR90zDhLSJfn937g2uip6I4U6gA=='
Setting Anyconnect STRAP client signature(len: 96): MEQCICzX1yDWLXQHnlOhOXV+/OI1/OlLjBic/Nu/K2+N6E5GAiA5CLAF6Bt0tcxhjAwcR90zDhLSJfn937g2uip6I4U6gA==
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-Master-Secret: 0224D83639071BBF29E2D77B15B762FE85BD50D1F0EF9758942B75DF9A97C709325C3E17CF81D564C607DF4999034278'
Processing CSTP header line: 'X-DTLS-Master-Secret: 0224D83639071BBF29E2D77B15B762FE85BD50D1F0EF9758942B75DF9A97C709325C3E17CF81D564C607DF4999034278'
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-CipherSuite: DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:DHE-RSA-AES128-SHA:AES256-SHA:AES128-SHA'
Processing CSTP header line: 'X-DTLS-CipherSuite: DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:DHE-RSA-AES128-SHA:AES256-SHA:AES128-SHA'
Skipping cipher selection using DTLSv1 since a higher version is set in ssl configuration
webvpn_cstp_parse_request_field()
...input: 'X-DTLS12-CipherSuite: ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-SHA384:ECDHE-ECDSA-AES256-SHA384:DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:AES256-GCM-SHA384:AES256-SHA256:AES256-SHA:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-SHA256:ECDHE-ECDSA-AES128-SHA256:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:DHE-RSA-AES128-SHA:AES128-GCM-SHA256:AES128-SHA256:AES128-SHA'
Processing CSTP header line: 'X-DTLS12-CipherSuite: ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-SHA384:ECDHE-ECDSA-AES256-SHA384:DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:AES256-GCM-SHA384:AES256-SHA256:AES256-SHA:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-SHA256:ECDHE-ECDSA-AES128-SHA256:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:DHE-RSA-AES128-SHA:AES128-GCM-SHA256:AES128-SHA256:AES128-SHA'
Selecting cipher using DTLSv1.2
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-Accept-Encoding: lzs'
Processing CSTL header line: 'X-DTLS-Accept-Encoding: lzs'
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-Header-Pad-Length: 0'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Accept-Encoding: lzs,deflate'
Processing CSTP header line: 'X-CSTP-Accept-Encoding: lzs,deflate'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Protocol: Copyright (c) 2004 Cisco Systems, Inc.'
Processing CSTP header line: 'X-CSTP-Protocol: Copyright (c) 2004 Cisco Systems, Inc.'
cstp_util_address_ipv4_accept: address asigned: 172.16.28.15
cstp_util_address_ipv6_accept: No IPv6 Address
np_svc_create_session(0xF36000, 0x000014d37b17c080, TRUE)
webvpn_svc_np_setup
SVC ACL Name: NULL
SVC ACL ID: -1
No SVC ACL
Iphdr=20 base-mtu=1500 def-mtu=1500 conf-mtu=1406
tcp-mss = 1460
path-mtu = 1460(mss)
TLS Block size = 16, version = 0x304
mtu = 1460(path-mtu) - 0(opts) - 5(ssl) = 1455
mod-mtu = 1455(mtu) & 0xfff0(complement) = 1440
tls-mtu = 1440(mod-mtu) - 8(cstp) - 32(mac) - 1(pad) = 1399
DTLS Block size = 16
mtu = 1500(base-mtu) - 20(ip) - 8(udp) - 13(dtlshdr) - 16(dtlsiv) = 1443
mod-mtu = 1443(mtu) & 0xfff0(complement) = 1440
dtls-mtu = 1440(mod-mtu) - 1(cdtp) - 48(mac) - 1(pad) = 1390
computed tls-mtu=1399 dtls-mtu=1390 conf-mtu=1406
DTLS enabled for intf=2 (outside)
tls-mtu=1399 dtls-mtu=1390
SVC: adding to sessmgmt
Sending X-CSTP-Split-Exclude msgs: for ACL - LocalLAN-Access: Start
Sending X-CSTP-Split-Exclude: 0.0.0.0/255.255.255.255
Sending X-CSTP-MTU: 1399
Sending X-DTLS-MTU: 1390
Sending X-DTLS12-CipherSuite: ECDHE-ECDSA-AES256-GCM-SHA384
Sending X-CSTP-FW-RULE msgs: Start
Sending X-CSTP-FW-RULE msgs: Done
Sending X-CSTP-Quarantine: false
Sending X-CSTP-Disable-Always-On-VPN: false
Sending X-CSTP-Client-Bypass-Protocol: false
