목표

이 문서에서는 펌웨어 버전 3.1부터 시작하는 Cisco Business 250 및 350 스위치의 기본 포트 보안 설정에 대한 변경 사항을 보여주는 데모를 제공합니다.

적용 가능한 디바이스 | 펌웨어 버전

소개

새 릴리스가 출시되면 최신 버전의 펌웨어를 실행하는 것이 중요합니다.2021년 봄, CBS 250 및 350 스위치용 펌웨어 버전 3.1이 릴리스되어 포트 보안 기본 동작이 변경되었습니다.이러한 변경은 엔드포인트 보안을 개선하기 위해 이루어졌습니다.자세한 내용은 데모를 참조하십시오.

포트 보안 기본 동작 데모(펌웨어 버전 3.1)

이 데모에서는 Port Security가 펌웨어 버전 3.1로 업그레이드된 Cisco Business 350 스위치의 GE2 인터페이스에서 활성화됩니다. GE2(스위치 포트 2)에 연결된 PC를 스위치 포트 4(GE4)로 이동하고 포트 보안의 기본 동작을 확인합니다.

1단계

먼저 Port Management(포트 관리) > Port Settings(포트 설정)로 이동하여 PC가 스위치 포트 2(GE2)에 연결되어 있고 포트의 Operational Status(운영 상태)가 Up(작동)으로 표시되는지 확인합니다.

First, we navigate to Port Management > Port Settings and verify the PC is connected on switch port 2 (GE2) and the Operational Status of the port is showing Up.

2단계

다음으로, MAC Address Tables(MAC 주소 테이블) > Dynamic Addresses(동적 주소)로 이동하고 GE2(스위치 포트 2)와 연결된 PC의 MAC 주소를 확인합니다.

Next, we navigate to MAC Address Tables > Dynamic Addresses and verify the MAC address of the PC associated to switch port 2 (GE2).

3단계

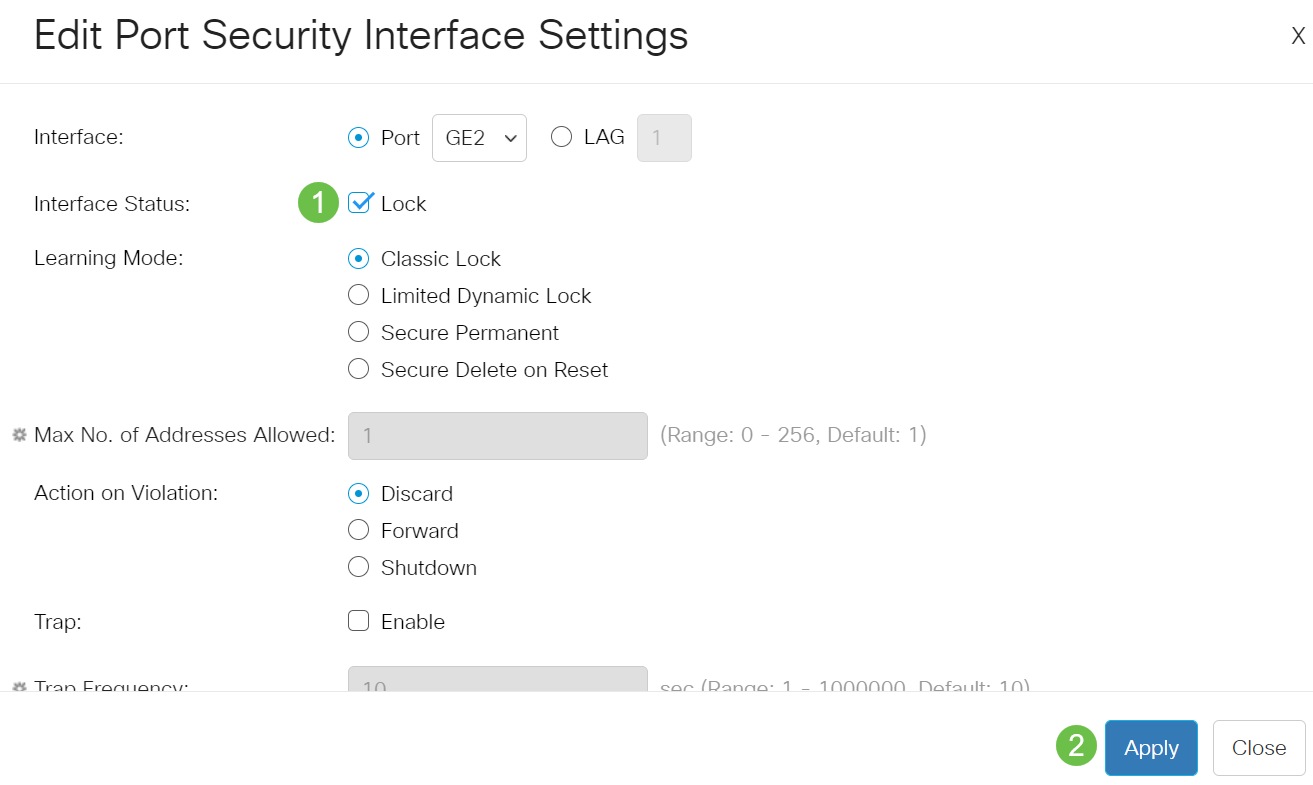

Security 메뉴로 이동하여 스위치 포트 2(GE2)를 선택하고 수정 아이콘을 클릭합니다.Interface Status(인터페이스 상태) 옆에 있는 Lock(잠금) 옵션을 활성화합니다.학습 모드는 클래식 잠금으로 표시됩니다.Action on Violation(위반)을 Discard(폐기)로 두고 Apply(적용)를 클릭합니다.

We navigate to the Security menu, select switch port 2 (GE2), and click on the edit icon. We enable the Lock option beside Interface Status. Learning Mode will be shown as Classic Lock. We leave Action on Violation as Discard and click Apply.

4단계

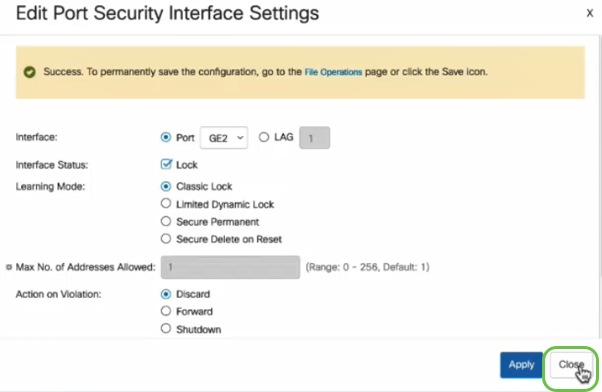

화면에 성공 알림이 표시되므로 닫기를 클릭합니다.

5단계

GE2 인터페이스 상태가 잠김으로 표시됩니다.

The GE2 Interface Status will show as Locked.

6단계

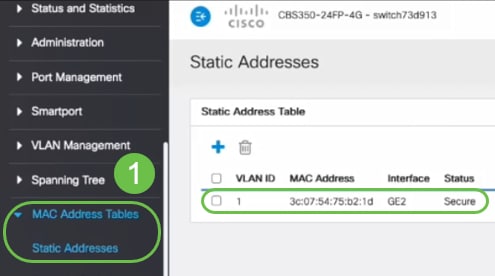

MAC Address Tables(MAC 주소 테이블) > Static Addresses(고정 주소)로 이동합니다.GE2 인터페이스와 연결된 PC MAC 주소는 Static Addresses 테이블 아래에 반영됩니다.

We navigate to MAC Address Tables > Static Addresses. The PC MAC address associated with the GE2 interface will be reflected under the Static Addresses table.

7단계

PC를 스위치 포트 2(GE2)에서 스위치 포트 4(GE4)로 이동하고 GE4 인터페이스의 Operational Status(작동 상태)가 Up(작동)으로 표시하는지 확인하겠습니다.

We will move the PC from switch port 2 (GE2) to switch port 4 (GE4) and make sure the Operational Status of the GE4 interface shows Up.

8단계

MAC Address Tables(MAC 주소 테이블) > Static Addresses(고정 주소)로 이동합니다.GE2 인터페이스와 연결된 PC MAC 주소는 여전히 Static Addresses 테이블 아래에 나타납니다.

We navigate to MAC Address Tables > Static Addresses. The PC MAC address associated with the GE2 interface will still appear under the Static Addresses table.

9단계

MAC Address Tables(MAC 주소 테이블) > Dynamic Addresses(동적 주소)로 이동합니다.PC(MAC 주소 3c:07:54:75:b2:1d)가 GE4 인터페이스에 연결됩니다.GE4 인터페이스 Operational Status가 Up인 경우에도 PC는 DHCP(Dynamic Host Configuration Protocol) IP 주소를 가져올 수 없습니다.Dynamic Address Table(동적 주소 테이블)에서 동일한 항목을 확인할 수 있습니다.

We navigate to MAC Address Tables > Dynamic Addresses. The PC (MAC address 3c:07:54:75:b2:1d) is connected to the GE4 interface. Even though the GE4 interface Operational Status is Up, the PC will be not able to get a Dynamic Host Configuration Protocol (DHCP) IP address.

PC(MAC 주소 3c:07:54:75:b2:1d)는 GE2 인터페이스에 연결된 경우에만 DHCP IP 주소를 가져옵니다. Static Address Table(고정 주소 테이블)은 GE2 인터페이스와 MAC 주소 바인딩을 보여 주기 때문입니다.GE2 인터페이스에서 PC MAC 주소를 제거하여 다른 포트에서 사용할 수 있도록 하려면 다음 옵션 단계에 따라 포트의 잠금을 해제해야 합니다.

10단계(선택 사항)

잠금 라디오 버튼을 선택 취소하고 적용을 클릭합니다.

We uncheck the Lock radio button and click Apply.

11단계(선택 사항)

Interface Status(인터페이스 상태)가 이제 잠금 해제된 상태로 표시됩니다.

The Interface Status will now show as unlocked.

12단계

마지막으로 저장 아이콘을 클릭하여 컨피그레이션을 영구적으로 저장합니다.

Finally, we click the save icon to permanently save the configuration.

결론

이제 펌웨어 버전 3.1 이상의 새로운 포트 보안 기본 동작을 알 수 있습니다!
