Nexus 9336PQ 스파인 스위치 장애에서 복구

소개

이 문서에서는 ACI 패브릭에서 실행되는 장애가 발생한 Cisco Nexus 9336PQ ACI(Application Centric Infrastructure) 스파인 스위치를 교체하는 방법에 대해 설명합니다.

사전 요구 사항

요구 사항

이 문서에 대한 특정 요건이 없습니다.

사용되는 구성 요소

이 문서의 정보는 다음 소프트웨어 및 하드웨어 버전을 기반으로 합니다.

• Cisco Nexus 9336PQ 스파인 스위치
• Cisco Nexus 9000 Series ACI Mode Switch Software 릴리스 11.0(2m) 이하

이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 현재 네트워크가 작동 중인 경우, 모든 명령어의 잠재적인 영향을 미리 숙지하시기 바랍니다.

배경 정보

이 문서의 정보는 Nexus 9336PQ 스위치가 완전히 작동했으며, 하드웨어 장애가 발생하여 다운되기 전에 ACI 패브릭에서 스파인으로 작동했다는 가정을 기반으로 합니다. 또한 이 문서는 교체 Nexus 9336PQ 스파인 스위치를 이미 받았으며 설치할 준비가 되었다는 가정을 바탕으로 합니다.

문제

ACI 패브릭에서 작동하는 Nexus 9336PQ 디바이스에서 완전한 하드웨어 장애가 발생했습니다. 이제 노드에 연결할 수 없으므로 장치를 교체해야 합니다.

솔루션

이 문제를 해결하려면 다음 단계를 완료하십시오.

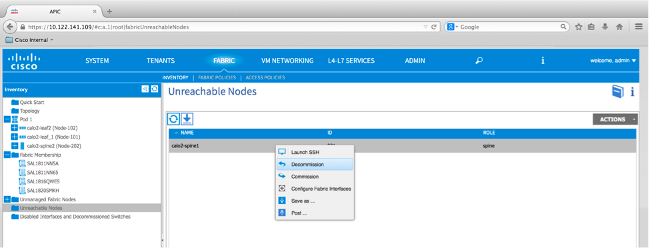

1. APIC(Application Policy Infrastructure Controller) GUI에서 Fabric(패브릭) > Inventory(인벤토리) > Unreachable Nodes(연결할 수 없는 노드)로 이동합니다.


2. 실패한 스파인 스위치가 이 페이지에 표시되어야 합니다. 실패한 스위치의 노드 ID 및 노드 이름을 기록합니다.


3. 실패한 스파인 스위치를 해제하고 컨트롤러에서 제거합니다.


   1. Actions(작업) 드롭다운 메뉴를 클릭하고 Decommission(서비스 해제)을 선택합니다.




   2. Remove from controller(컨트롤러에서 제거) 라디오 버튼을 클릭하고 OK(확인)를 클릭합니다.




   3. DECOMMISSION 팝업 창이 나타나면 YES(예)를 클릭합니다.





      참고: 서비스 해제된 노드가 APIC GUI에서 제거되기까지 최대 10분이 소요될 수 있습니다. Unmanaged Fabric Nodes 폴더에 실패한 노드가 나타나면 제대로 제거되었습니다.

4. 랙에서 실패한 스파인 스위치를 제거하고 교체품을 설치합니다. 그런 다음 스파인 스위치가 ACI 모드로 부팅되고 패브릭 검색 상태로 전환됩니다.




5. APIC 인터페이스에서 Fabric(패브릭) > Inventory(인벤토리) > Fabric Membership(패브릭 멤버십)으로 이동합니다. Work(작업) 창에 새 스파인 스위치가 행으로 나열되어 표시됩니다.


6. 행을 두 번 클릭하고 기존 스파인 스위치에 대해 기록한 동일한 노드 ID 및 노드 이름을 입력합니다(2단계).






7. APIC GUI에서 스파인 스위치가 새 IP 주소를 수신하는지 확인합니다.




8. 이제 새 스파인 스위치가 ACI 패브릭에 완전히 통합되었으며, APIC에서 자동으로 모든 관련 정책을 노드에 푸시합니다. 이 경우 노드 ID가 201인 스파인 스위치가 실패했습니다. 다른 스파인 스위치로 교체되었으며 동일한 노드 ID가 지정되었습니다. 그런 다음 APIC는 추가 컨피그레이션 없이 노드 201과 관련된 모든 정책을 새 스파인 스위치로 푸시합니다.

   CLI(Command Line Interface)에서 APIC GUI에 입력된 정보를 반영하기 위해 호스트 이름이 변경되었음을 확인해야 합니다. 그러면 정책이 새 노드로 푸시되었는지 확인할 수 있습니다.



새 스파인 스위치가 Loader 프롬프트로 부팅됨

새 스파인 스위치를 설치한 후(이전 섹션의 4단계) 디바이스가 loader> 프롬프트로 부팅할 수 있습니다. 이 경우 디바이스에서 ACI 모드에 도달하려면 다음 단계를 완료하십시오.

1. bootflash의 내용을 나열하려면 dir 명령을 입력합니다.




2. bootflash에서 찾은 ACI 스위치 이미지 이름과 함께 이 명령을 입력합니다.


   loader> boot <aci_image_name.bin>

   참고: ACI 스위치 이미지 이름은 항상 aci-n9000으로 시작합니다.

3. 그런 다음 디바이스가 ACI 모드로 부팅하고 패브릭 검색 상태로 이동하는지 확인합니다.
