Configure o redirecionamento baseado em política e o IPSLA para links ISP redundantes
Contents
Introdução
Este documento descreve como configurar um serviço de redirecionamento baseado em políticas (PBR - Policy-Based Redirect) e IPSLA no ambiente Nexus.
Caso de uso de ISP duplo em switches diferentes:
A Figura 1 mostra o enlace DC para DR múltiplo ISP que se conecta a switches de núcleo diferentes.

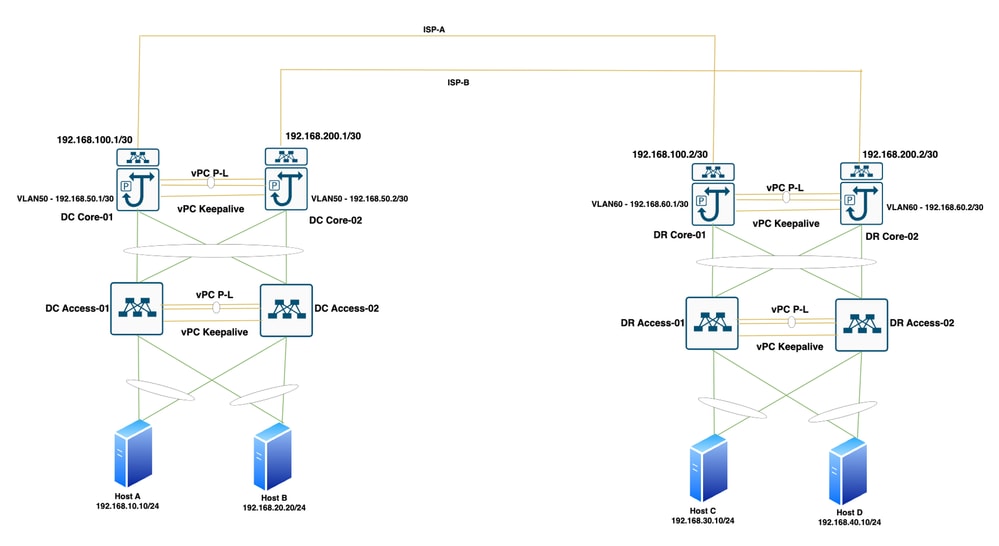

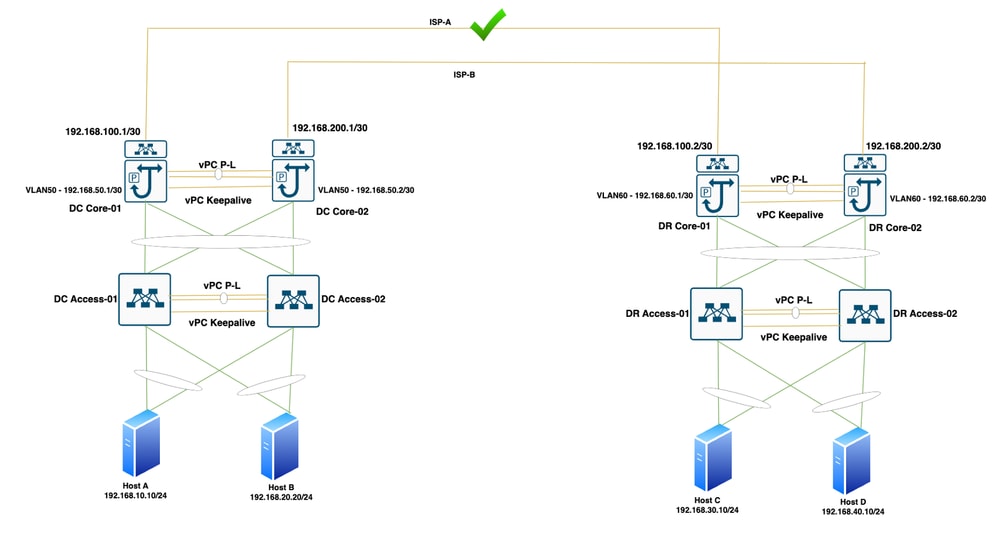

Figura 1. Topologia de rede DC-DR
Destaques do design

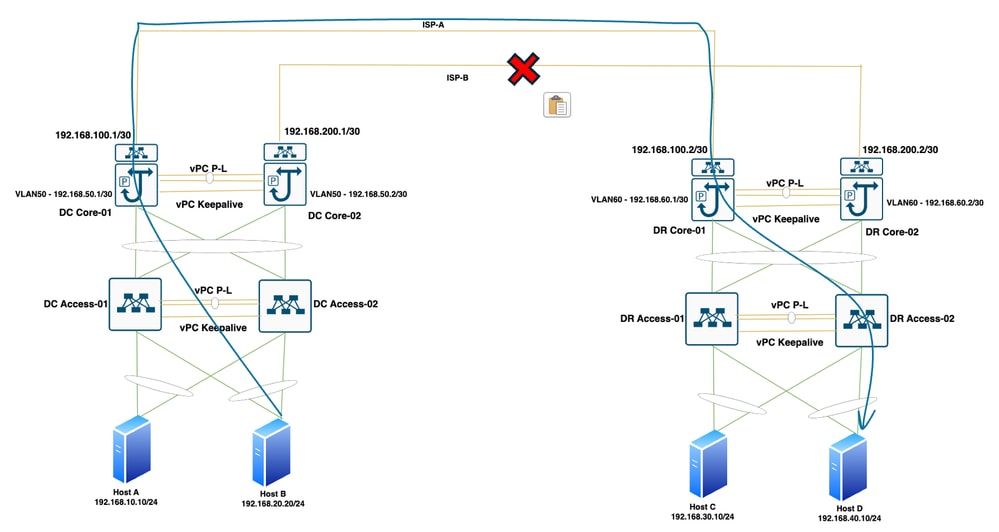

Os locais de DC e DR têm os switches da família Nexus 9K como switches centrais e de acesso. Os switches de núcleo e acesso são configurados como vPC de dois lados. Os switches de núcleo DC têm o Gateway para VLAN10 com HSRP. Os switches de núcleo DR têm os gateways para VLAN20 com HSRP. O comando vPC Peer-Gateway é configurado nos switches de núcleo DC e DR. Há dois links ISP entre os switches DC e DR Core. O DC Core-01 e o DC Core-02 são configurados com endereços ip ponto a ponto com VLAN50. O DR Core-01 e o DR Core-02 são configurados com endereços ip ponto a ponto com VLAN50. ISP-A está conectado entre o DC Core-01 e o DR Core-01, ISP-B está conectado entre o DC Core-02 e o DR Core-02. Os servidores são conectados a ambos os switches de acesso no DC/DR. Os gateways de servidor para VLAN-10 e VLAN-20 são configurados em switches de núcleo de DC. Os gateways de servidor para VLAN-30 e VLAN-40 são configurados nos switches do núcleo do DR.
Requisitos
1. A comunicação entre o Host A e o Host C deve usar o Link ISP-A. Em caso de falha do ISP-A, o tráfego deve mudar para o ISP B.

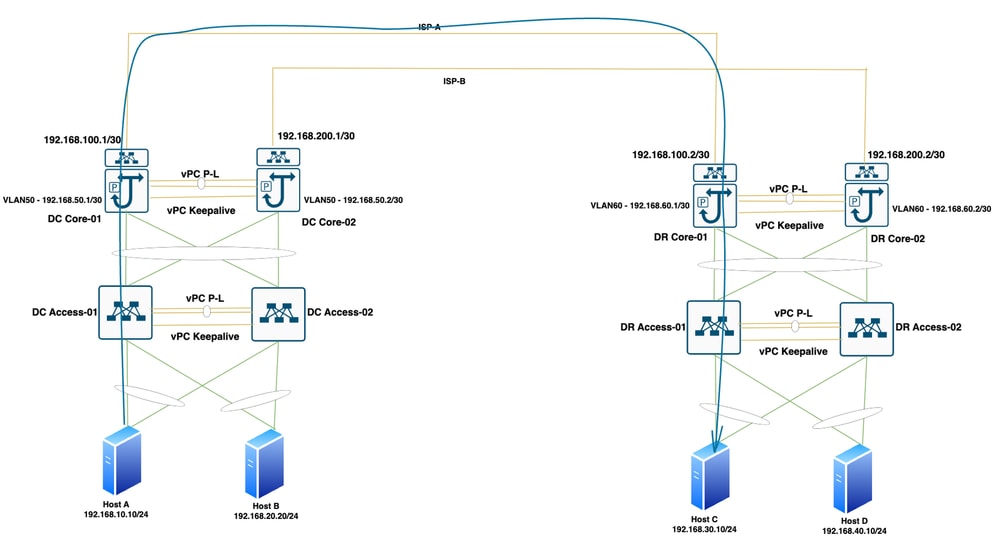

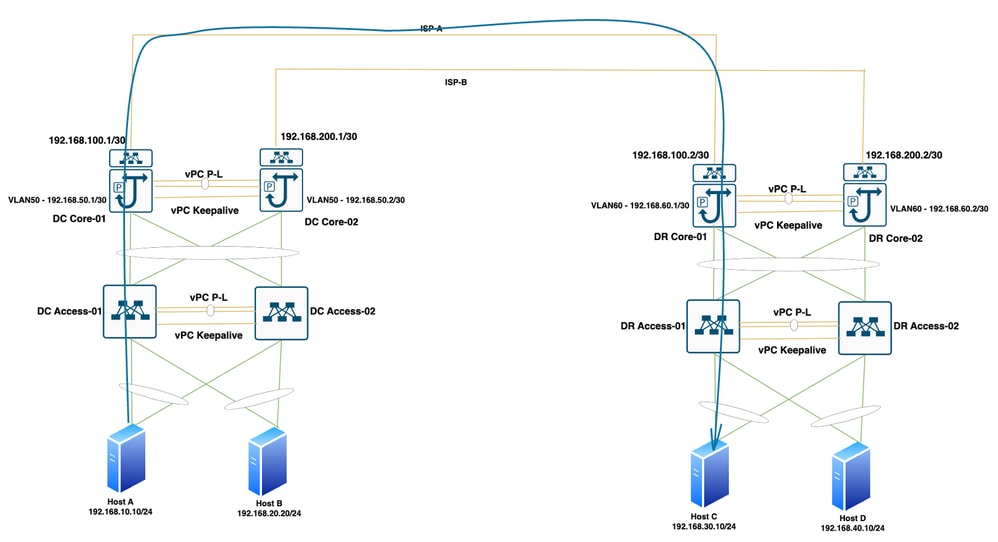

Figura 2. Fluxo de tráfego do host A para o host C através do ISP-A

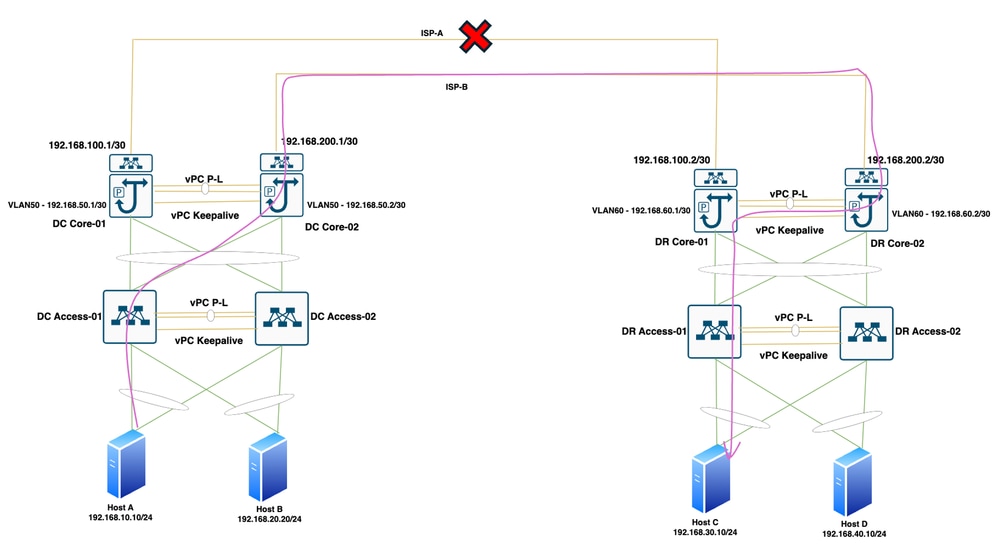

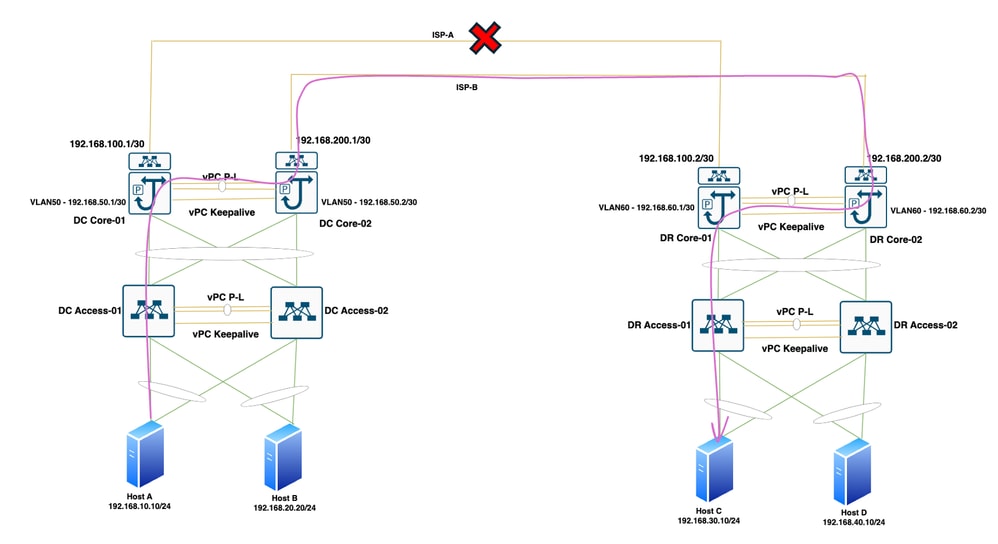

Figura 3. O tráfego do host A para o host C passa pelo ISP-B, em caso de falha do link do ISP-A
2. A comunicação entre o Host A e o Host D deve usar o Link ISP-B. Em caso de falha do ISP-B, o tráfego deve mudar para o ISP-A.

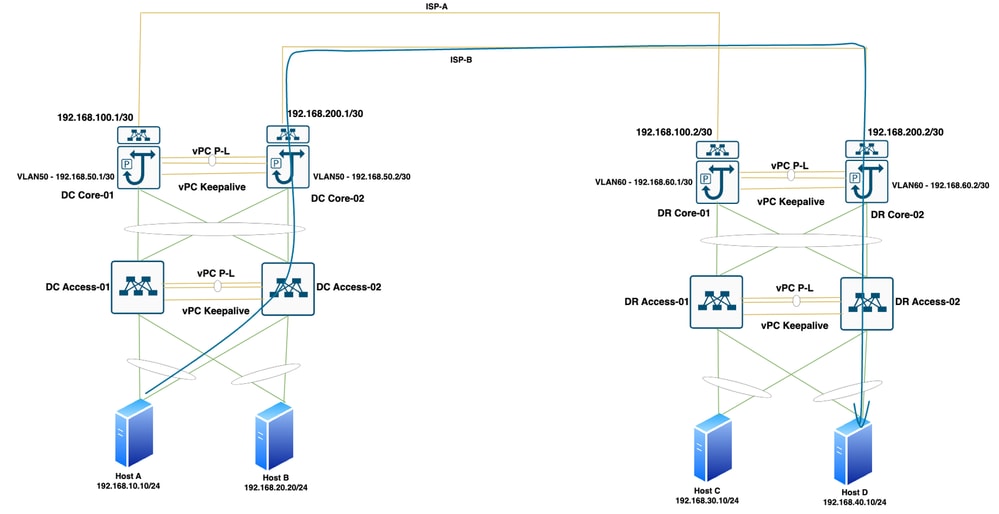

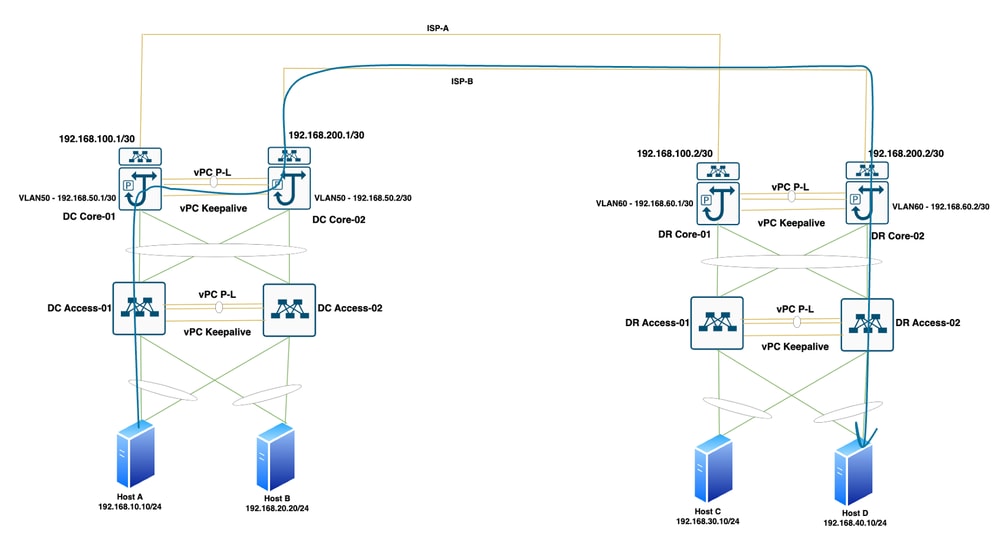

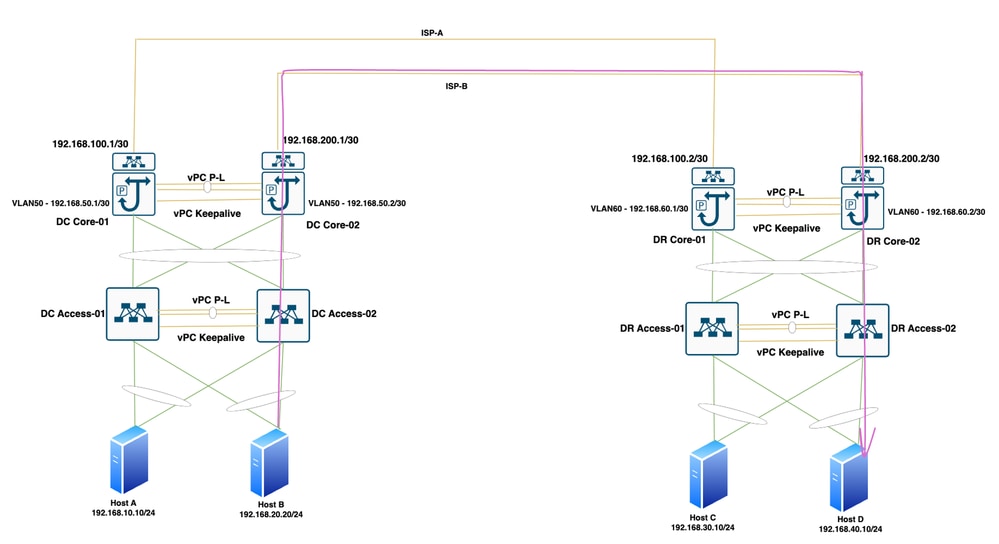

Figura 4. Fluxo de tráfego do host A para o host D através do ISP-B

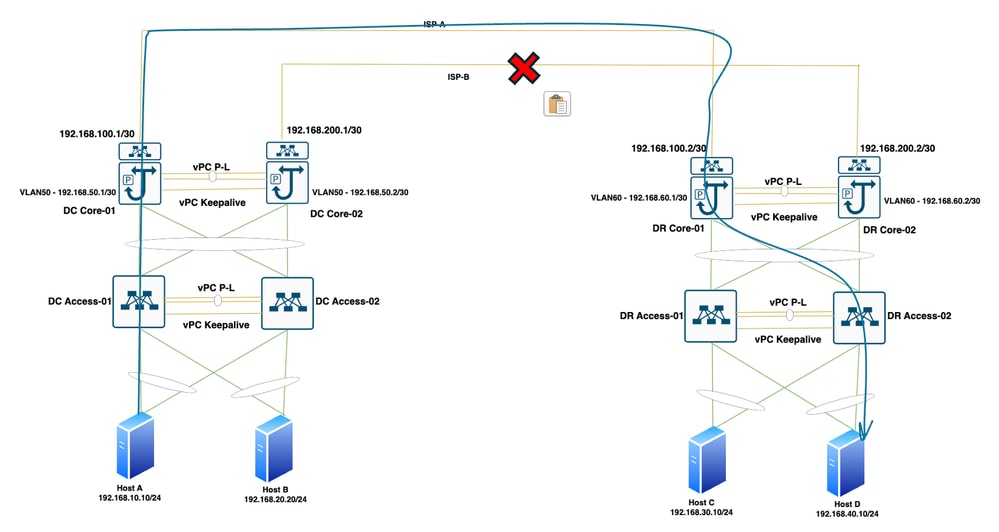

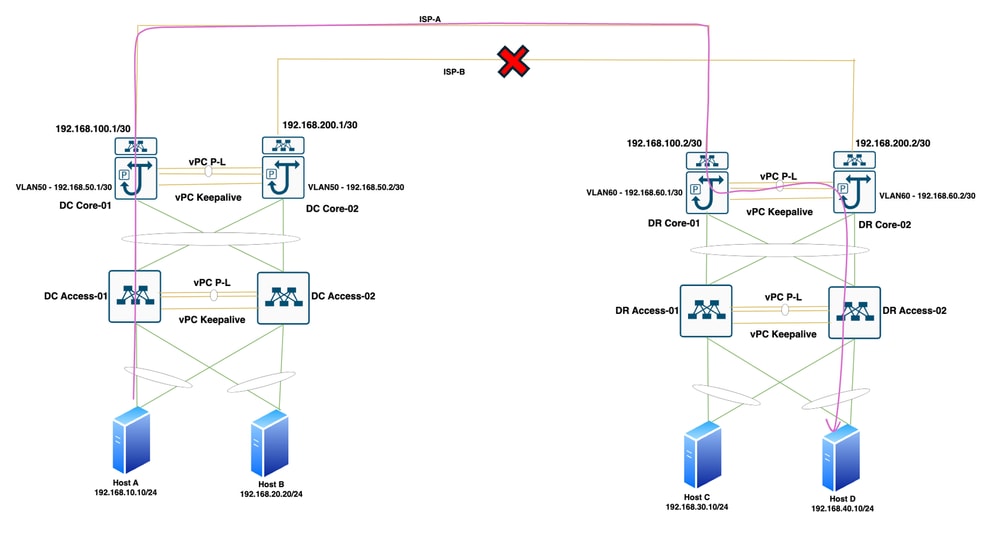

Figura 5. O tráfego do host A para o host D passa pelo ISP-A, em caso de falha do link do ISP-B
3. A comunicação entre o Host B e o Host C deve usar o Link ISP-B. Em caso de falha do ISP-B, o tráfego deve mudar para o ISP-A.

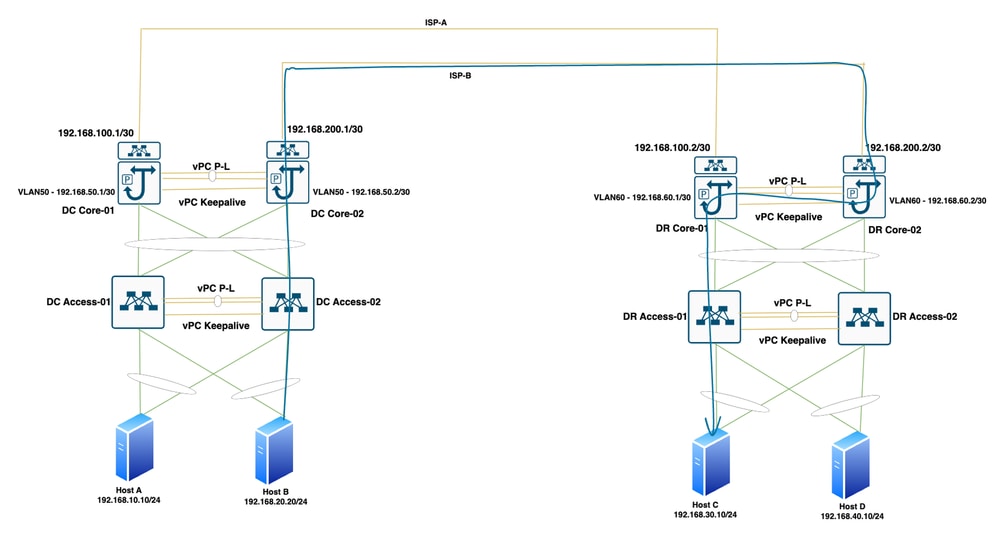

Figura 6. Fluxo de tráfego do Host B para o Host C através do ISP-B

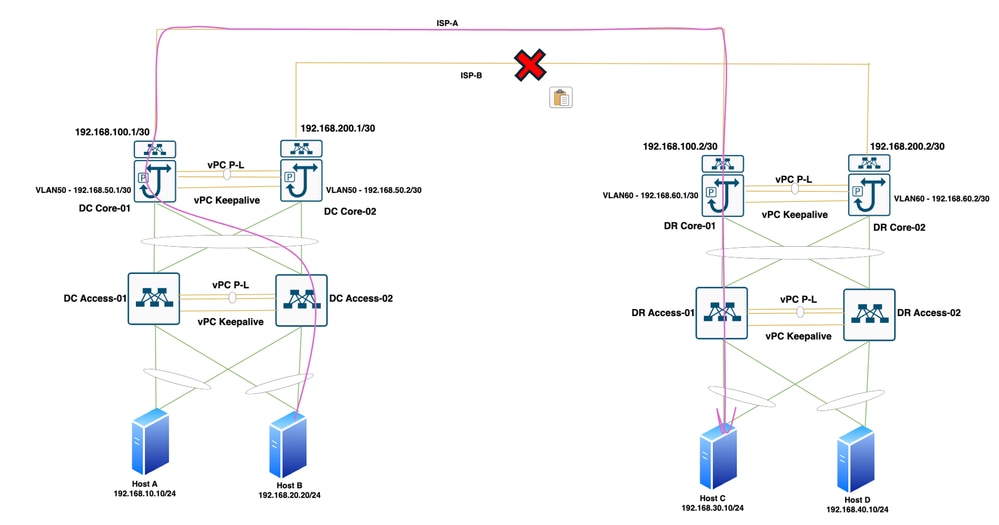

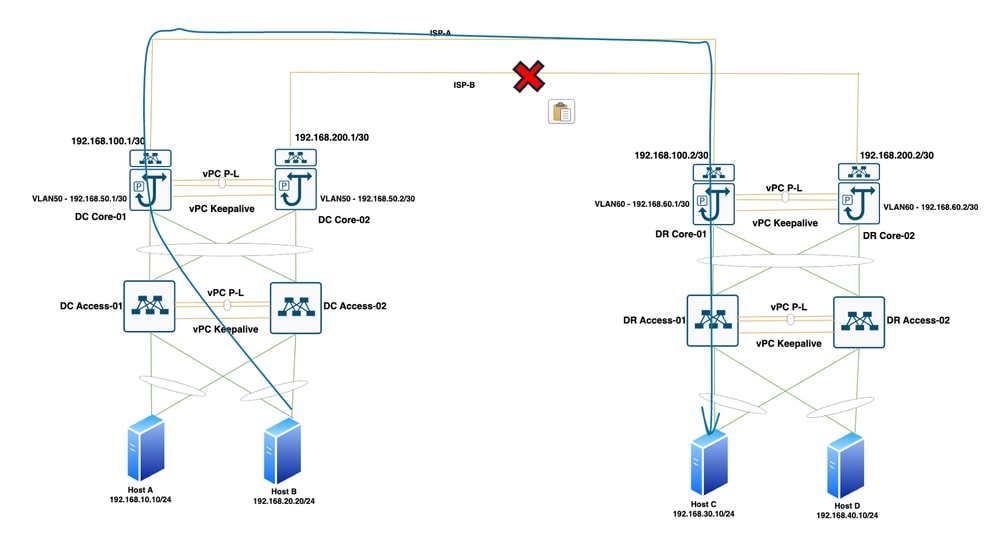

Figura 7. O tráfego do host B para o host C passa pelo ISP-A, em caso de falha do link do ISP-B
4. A comunicação entre o Host B e o Host D deve usar o Link ISP-A. Em caso de falha do ISP-A, o tráfego deve mudar para o ISP-B.

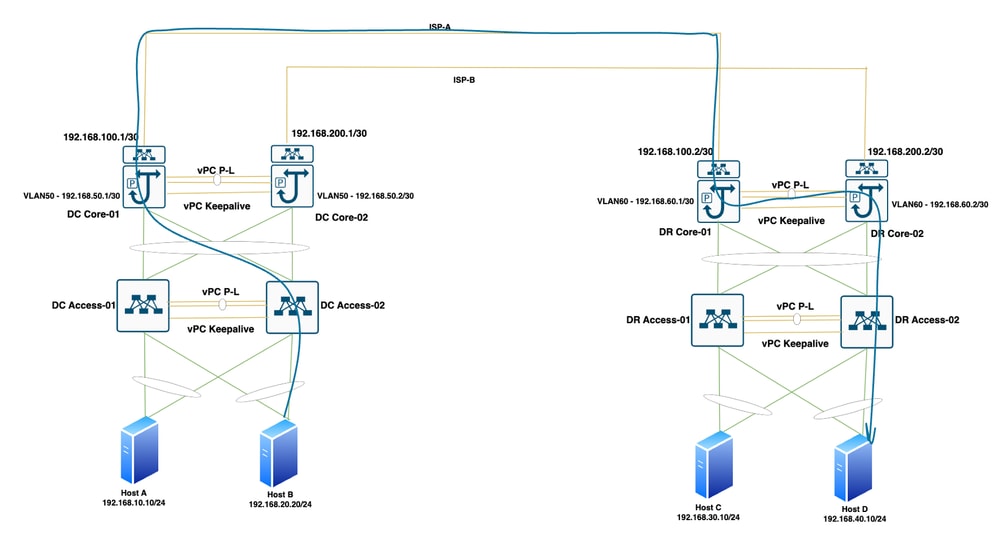

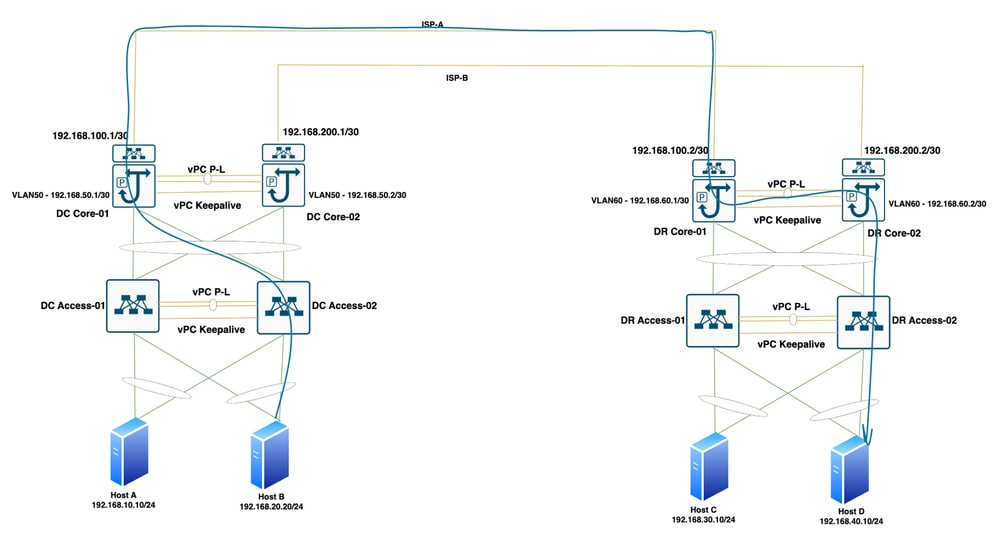

Figura 8. Fluxo de tráfego do Host B para o Host D através do ISP-A
Figura 9. O tráfego do host B para o host D passa pelo ISP-B, em caso de falha do link do ISP-A
5. Em caso de falha de link, a notificação de link inativo deve ser enviada.
Desafios
- Os protocolos de roteamento dinâmico e estático não podem fazer o roteamento baseado na origem.
- Os hosts podem pousar em qualquer um dos switches centrais, pois há HSRP e gateway de mesmo nível vPC configurados
- Os links ISP não são terminados diretamente nos switches centrais. Se o link falhar, a notificação não será enviada, pois a interface física permanece ATIVA.
- Os links são terminados em dois switches centrais diferentes.
Solução
- Trilha SLA IP a ser configurada em switches centrais DC e DR
- Rotas estáticas a serem configuradas para o alcance de endereços IP ponto a ponto remotos
- Roteamento baseado em políticas a ser configurado em switches centrais DC e DR
Configuração
Configuração de IPSLA
Configuração de IPSLA para rastrear os dois links WAN de ambos os switches centrais.

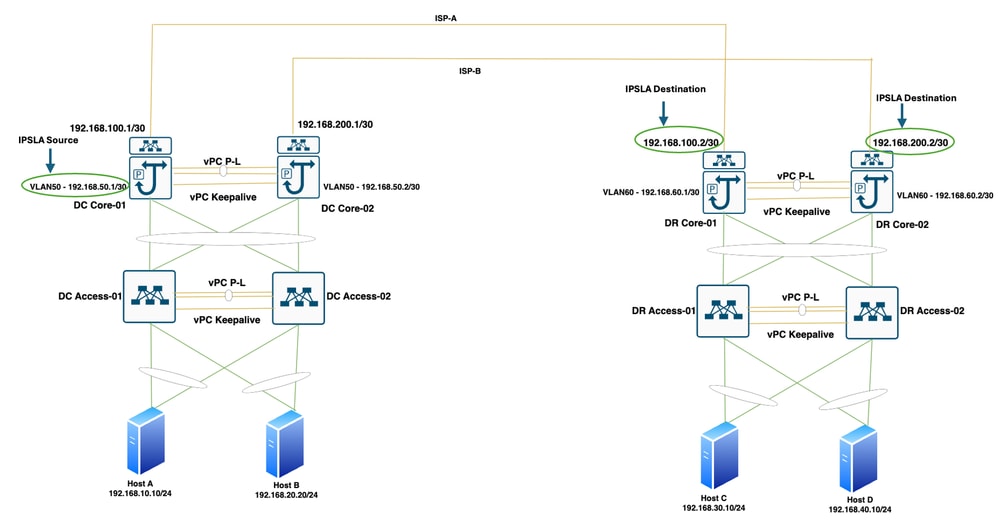

Figura 10. Rastreamento de link ISP-A e ISP-B a partir de DC-CORE-01
Tabela 1. Configuração de IPSLA para rastreamento de link de ISP-A e ISP-B a partir de DC-CORE-01
| DC-CORE-01#show run track alcance de track 1 ip sla 1 delay up 1 down 1 alcance de track 2 ip sla 2 delay up 1 down 1 DC-CORE-01#show run sla sender remetente de sla de recurso ip sla 1 icmp-echo 192.168.100.2 source-ip 192.168.50.1 ip sla schedule 1 life always start-time now ip sla 2 icmp-echo 192.168.200.2 source-ip 192.168.50.1 ip sla schedule 2 life always start-time now |
Figura 11. Rastreamento de link ISP-A e ISP-B a partir de DC-CORE-02
Tabela 2. Configuração de IPSLA para rastreamento de link de ISP-A e ISP-B a partir de DC-CORE-02
| DC-CORE-02#show run track alcance de track 1 ip sla 1 delay up 1 down 1 alcance de track 2 ip sla 2 delay up 1 down 1 DC-CORE-02# show run sla sender remetente de sla de recurso ip sla 1 icmp-echo 192.168.100.2 source-ip 192.168.50.2 ip sla schedule 1 life always start-time now ip sla 2 icmp-echo 192.168.200.2 source-ip 192.168.50.2 ip sla schedule 2 life always start-time now |
Figura 12. Rastreamento de link ISP-A e ISP-B a partir de DR-CORE-01
Tabela 3. Configuração de IPSLA para rastreamento de link de ISP-A e ISP-B a partir de DR-CORE-01
| DR-CORE-01#show run track alcance de track 1 ip sla 1 delay up 1 down 1 alcance de track 2 ip sla 2 delay up 1 down 1 DR-CORE-01# show run sla sender remetente de sla de recurso ip sla 1 icmp-echo 192.168.100.2 source-ip 192.168.60.1 ip sla schedule 1 life always start-time now ip sla 2 icmp-echo 192.168.200.2 source-ip 192.168.60.1 ip sla schedule 2 life always start-time now |

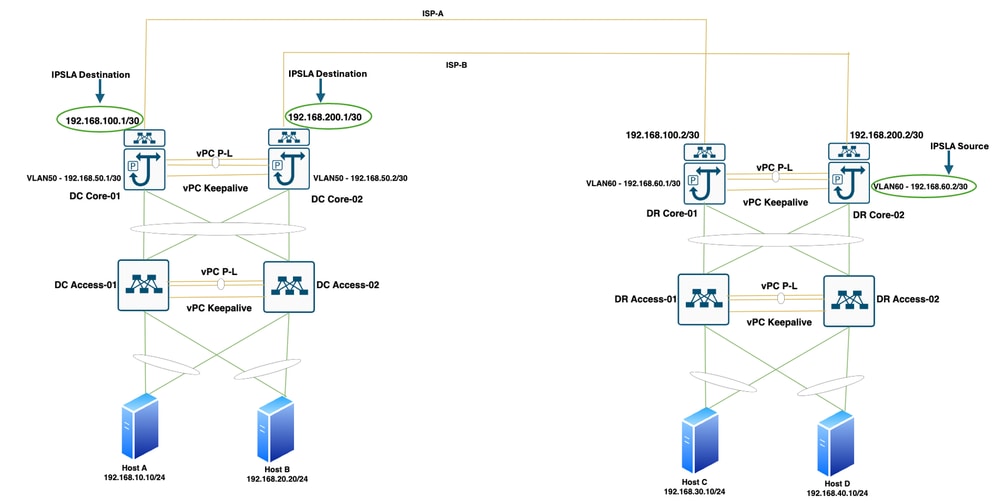

Figura 13. Rastreamento de link ISP-A e ISP-B a partir de DR-CORE-02
Tabela 4. Configuração de IPSLA para rastreamento de link de ISP-A e ISP-B a partir de DR-CORE-02
| DR-CORE-02# show run track alcance de track 1 ip sla 1 delay up 1 down 1 alcance de track 2 ip sla 2 delay up 1 down 1 DR-CORE-02# show run sla sender remetente de sla de recurso ip sla 1 icmp-echo 192.168.100.2 source-ip 192.168.60.2 ip sla schedule 1 life always start-time now ip sla 2 icmp-echo 192.168.200.2 source-ip 192.168.60.2 ip sla schedule 2 life always start-time now |
Configuração de rota estática
Devemos configurar rotas estáticas em DC-CORE-01 em direção a DC-CORE-02 para o destino como endereço IP ISP-B DR-CORE-02. Devemos configurar duas rotas diferentes para acessar o endereço IP ponto a ponto do DR Core VLAN60, uma rota a ser adicionada em direção ao DR Core ISP-A com valor administrativo padrão e outra rota em direção ao DC-CORE-02 com valor AD mais alto. Devemos anexar o IP SLA 1 à rota para ISP-A. Se o link ISP-A falhar, a tabela de roteamento precisará ser atualizada com a sub-rede ponto a ponto do núcleo do DR em direção a DC-CORE-02.

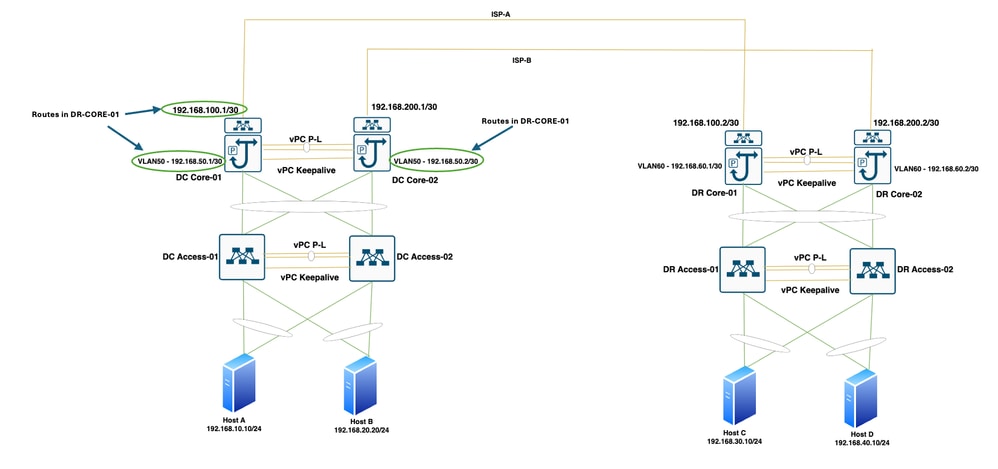

Figura 14. Alcance de DC-CORE-SW01 para ISP-B e sub-rede ponto a ponto central de DR
Tabela 5. Configuração de rotas estáticas em DC-CORE-01
| ip route 192.168.60.0/30 192.168.50.2 100 ip route 192.168.60.0/30 192.168.100.2 track 1 ip route 192.168.200.0/30 192.168.50.2 |
Devemos configurar rotas estáticas em DC-CORE-02 em direção a DC-CORE-01 para o destino como endereço IP do ISP-A DR-CORE-01. Devemos configurar duas rotas diferentes para acessar o endereço IP ponto a ponto do DR Core VLAN60, uma rota a ser adicionada em direção ao DR Core ISP-B com valor administrativo padrão e outra rota em direção ao DC-CORE-01 com valor AD mais alto. Devemos anexar o IP SLA 2 à rota para ISP-B. Se o link ISP-B falhar, a tabela de roteamento precisará ser atualizada com a sub-rede ponto a ponto do núcleo do DR em direção a DC-CORE-01.

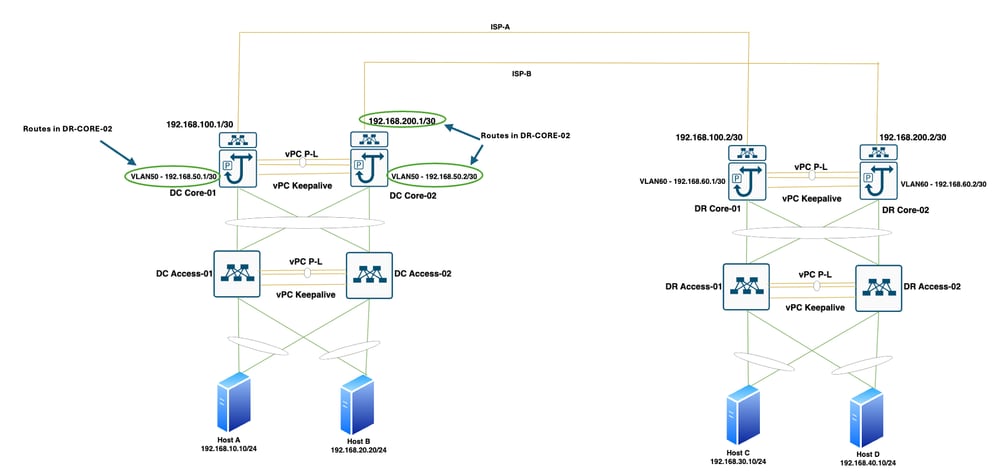

Figura 15. Alcance de DC-CORE-02 para ISP-A e sub-rede ponto a ponto central de DR
Tabela 6. Configuração de rotas estáticas em DC-CORE-02
| ip route 192.168.60.0/30 192.168.50.1 100 ip route 192.168.60.0/30 192.168.200.2 track 1 ip route 192.168.200.0/30 192.168.50.1 |
Devemos configurar rotas estáticas em DR-CORE-01 em direção a DR-CORE-02 para o destino como endereço IP ISP-B DC-CORE-02. Devemos configurar duas rotas diferentes para alcançar o endereço IP ponto a ponto do núcleo DC VLAN50, uma rota a ser adicionada em direção ao núcleo DC ISP-A com valor administrativo padrão e outra rota em direção ao DR-CORE-02 com valor AD mais alto. Devemos anexar o IP SLA 1 à rota para ISP-A. Se o link do ISP-A falhar, a tabela de roteamento precisará ser atualizada com a sub-rede ponto a ponto do núcleo do DC em direção ao DR-CORE-02.

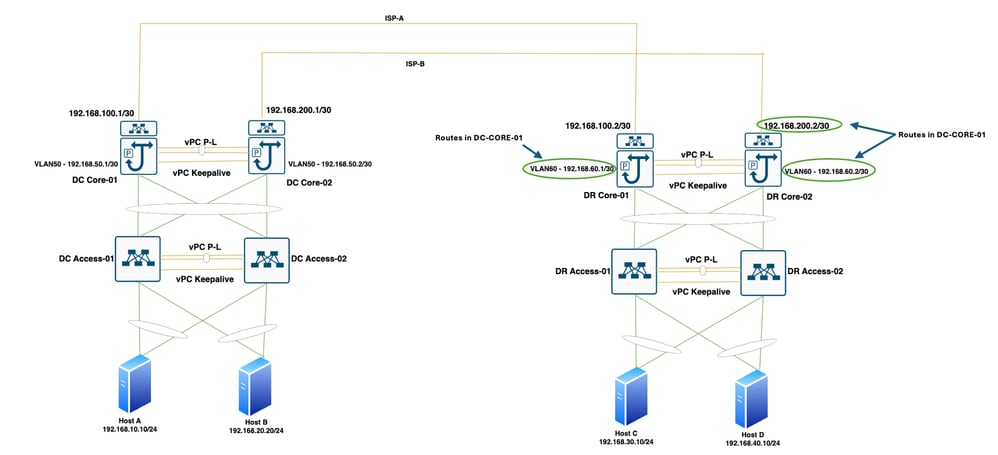

Figura 16. Alcance de DR-CORE-01 para ISP-B e sub-rede ponto a ponto central de DC
Tabela 7. Configuração de rotas estáticas no DR-CORE-01
| ip route 192.168.60.0/30 192.168.60.2 100 ip route 192.168.60.0/30 192.168.100.1 track 1 ip route 192.168.200.0/30 192.168.60.2 |
Devemos configurar rotas estáticas no DR-CORE-02 em direção ao DR-CORE-01 para o destino como endereço IP do ISP-A DC-CORE-01. Devemos configurar duas rotas diferentes para alcançar o endereço IP ponto a ponto do núcleo DC VLAN50, uma rota a ser adicionada em direção ao núcleo DC ISP-B com valor administrativo padrão e outra rota em direção ao DR-CORE-01 com valor AD mais alto. Devemos anexar o IP SLA 2 à rota para ISP-B. Se o link ISP-B falhar, a tabela de roteamento precisará ser atualizada com o endereço IP ponto a ponto do núcleo do DC em direção ao DR-CORE-01.

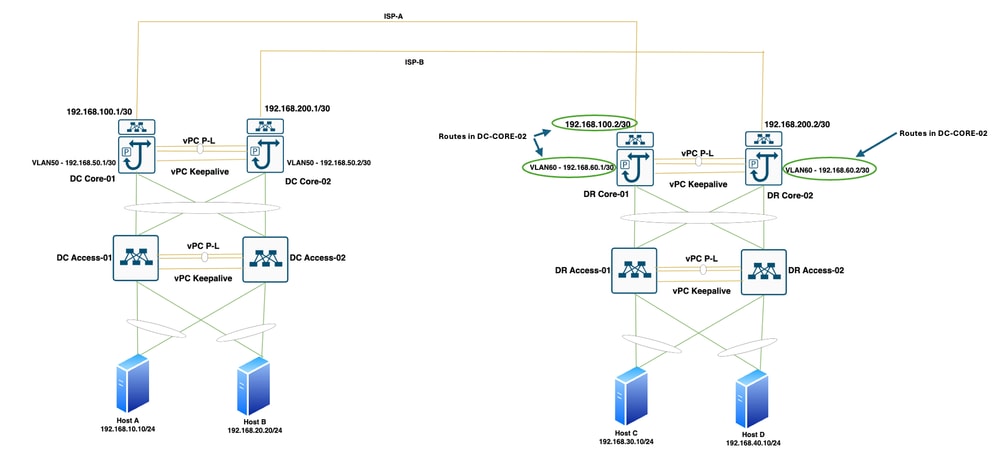

Figura 17. Acessibilidade de DR-CORE-02 para ISP-A e sub-rede ponto-a-ponto central de DC
Tabela 8. Configuração de rotas estáticas no DR-CORE-02
| ip route 192.168.60.0/30 192.168.60.1 100 ip route 192.168.60.0/30 192.168.200.1 track 1 ip route 192.168.200.0/30 192.168.60.1 |
Tabela 9. Verifique as trilhas em todos os switches centrais. Ele se aplica a todos os switches centrais.
| DC-CORE-01#show track Opção 1 Acessibilidade IP SLA 1 Acessibilidade está ATIVADA 14 alterações, última alteração 21:38:57 Código de devolução da última operação: OK RTT mais recente (milissegundos): 2 Rastreado por: Rota estática IPv4 1 Configuração do mapa de rotas Atraso de 1 s para cima, 1 s para baixo Opção 2 Alcance do IP SLA 2 Acessibilidade está ATIVADA 12 alterações, última alteração 07:08:56 Código de devolução da última operação: OK RTT mais recente (milissegundos): 1 Rastreado por: Configuração do mapa de rotas Atraso de 1 s para cima, 1 s para baixo |
Configuração de Roteamento Baseada em Política
O tráfego entre hosts precisa ser redirecionado para ISP-A e ISP-B com base nos endereços IP origem-destino. Várias configurações a serem feitas para obter o redirecionamento baseado em políticas:
- Lista de acesso a ser configurada com os endereços IP do host origem e destino
- Configuração do mapa de rotas com endereço IP do próximo salto
- Associe o mapa de rota à interface próxima à origem
Configuração da lista de acesso
Devemos configurar listas de acesso no DC-CORE-01 para a comunicação entre HostA/HostB e HostC/HostD
Tabela 10. Configuração da lista de acesso em DC-CORE-01
| ip access-list EndpointA-to-EndpointC 10 permit ip 192.168.10.10/32 192.168.30.10/32 ip access-list EndpointA-to-EndpointD 10 permit ip 192.168.10.10/32 192.168.40.10/32 ip access-list EndpointB-to-EndpointC 10 permit ip 192.168.20.10/32 192.168.30.10/32 ip access-list EndpointB-to-EndpointD 10 permit ip 192.168.20.10/32 192.168.40.10/32 alcance de track 1 ip sla 1 |
Devemos configurar listas de acesso no DC-CORE-02 para a comunicação entre HostA/HostB e HostC/HostD
Tabela 11. Configuração da lista de acesso em DC-CORE-02
| ip access-list EndpointA-to-EndpointC 10 permit ip 192.168.10.10/32 192.168.30.10/32 ip access-list EndpointA-to-EndpointD 10 permit ip 192.168.10.10/32 192.168.40.10/32 ip access-list EndpointB-to-EndpointC 10 permit ip 192.168.20.10/32 192.168.30.10/32 ip access-list EndpointB-to-EndpointD 10 permit ip 192.168.20.10/32 192.168.40.10/32 |
Devemos configurar listas de acesso no DR-CORE-01 para a comunicação entre HostC/HostD e HostA/HostA
Tabela 12. Configuração da lista de acesso no DR-CORE-01
| ip access-list EndpointC-to-EndpointA 10 permit ip 192.168.30.10/32 192.168.10.10/32 ip access-list EndpointC-to-EndpointB 10 permit ip 192.168.30.10/32 192.168.20.10/32 ip access-list EndpointD-to-EndpointA 10 permit ip 192.168.40.10/32 192.168.10.10/32 ip access-list EndpointD-to-EndpointB 10 permit ip 192.168.40.10/32 192.168.20.10/32 |
Devemos configurar listas de acesso no DR-CORE-02 para a comunicação entre HostC/HostD e HostA/HostA.
Tabela 13. Configuração da lista de acesso no DR-CORE-02
| ip access-list EndpointC-to-EndpointA 10 permit ip 192.168.30.10/32 192.168.10.10/32 ip access-list EndpointC-to-EndpointB 10 permit ip 192.168.30.10/32 192.168.20.10/32 ip access-list EndpointD-to-EndpointA 10 permit ip 192.168.40.10/32 192.168.10.10/32 ip access-list EndpointD-to-EndpointB 10 permit ip 192.168.40.10/32 192.168.20.10/32 |
Configuração do mapa de rota
Devemos configurar o mapa de rota, anexar as listas de acesso e definir o próximo salto junto com os comandos de trilha em DC-CORE-01. ISP-A e ISP-B ambos os próximos saltos devem fazer parte do Mapa de Rotas.
Tabela 14. Configuração do mapa de rota em DC-CORE-01
| route-map PBR permit 10 match ip address EndpointA-to-EndpointC set ip next-hop verify-availability 192.168.100.2 track 1 set ip next-hop verify-availability 192.168.200.2 track 2 force-order route-map PBR permit 20 match ip address EndpointA-to-EndpointD set ip next-hop verify-availability 192.168.200.2 track 2 set ip next-hop verify-availability 192.168.100.2 track 1 force-order route-map PBR permit 30 match ip address EndpointB-to-EndpointC set ip next-hop verify-availability 192.168.200.2 track 2 set ip next-hop verify-availability 192.168.100.2 track 1 force-order route-map PBR permit 40 match ip address EndpointB-to-EndpointD set ip next-hop verify-availability 192.168.100.2 track 1 set ip next-hop verify-availability 192.168.200.2 track 2 force-order |
Devemos configurar o mapa de rota, anexar as listas de acesso e definir o próximo salto junto com os comandos de rastreamento em DC-CORE-02.ISP-A e ISP-B, ambos os próximos saltos devem fazer parte do mapa de rota.
Tabela 15. Configuração do mapa de rota em DC-CORE-02
| route-map PBR permit 10 match ip address EndpointA-to-EndpointC set ip next-hop verify-availability 192.168.100.2 track 1 set ip next-hop verify-availability 192.168.200.2 track 2 force-order route-map PBR permit 20 match ip address EndpointA-to-EndpointD set ip next-hop verify-availability 192.168.200.2 track 2 set ip next-hop verify-availability 192.168.100.2 track 1 force-order route-map PBR permit 30 match ip address EndpointB-to-EndpointC set ip next-hop verify-availability 192.168.200.2 track 2 set ip next-hop verify-availability 192.168.100.2 track 1 force-order route-map PBR permit 40 match ip address EndpointB-to-EndpointD set ip next-hop verify-availability 192.168.100.2 track 1 set ip next-hop verify-availability 192.168.200.2 track 2 force-order |
Devemos configurar o mapa de rota, anexar as listas de acesso e definir o próximo salto junto com os comandos de rastreamento no DR-CORE-01.ISP-A e ISP-B, ambos os próximos saltos devem fazer parte do mapa de rota.
Tabela 16. Configuração do mapa de rota no DR-CORE-01
| route-map PBR permit 10 match ip address EndpointC-to-EndpointA set ip next-hop verify-availability 192.168.100.1 track 1 set ip next-hop verify-availability 192.168.200.1 track 2 force-order route-map PBR permit 20 match ip address EndpointD-to-EndpointA set ip next-hop verify-availability 192.168.200.1 track 2 set ip next-hop verify-availability 192.168.100.1 track 1 force-order route-map PBR permit 30 match ip address EndpointC-to-EndpointB set ip next-hop verify-availability 192.168.200.1 track 2 set ip next-hop verify-availability 192.168.100.1 track 1 force-order route-map PBR permit 40 match ip address EndpointD-to-EndpointB set ip next-hop verify-availability 192.168.100.1 track 1 set ip next-hop verify-availability 192.168.200.1 track 2 force-order |
Devemos configurar o mapa de rota, anexar as listas de acesso e definir o próximo salto junto com os comandos de rastreamento no DR-CORE-01.ISP-A e ISP-B, ambos os próximos saltos devem fazer parte do mapa de rota.
Tabela 17. Configuração do mapa de rota no DR-CORE-02
| route-map PBR permit 10 match ip address EndpointC-to-EndpointA set ip next-hop verify-availability 192.168.100.1 track 1 set ip next-hop verify-availability 192.168.200.1 track 2 force-order route-map PBR permit 20 match ip address EndpointD-to-EndpointA set ip next-hop verify-availability 192.168.200.1 track 2 set ip next-hop verify-availability 192.168.100.1 track 1 force-order route-map PBR permit 30 match ip address EndpointC-to-EndpointB set ip next-hop verify-availability 192.168.200.1 track 2 set ip next-hop verify-availability 192.168.100.1 track 1 force-order route-map PBR permit 40 match ip address EndpointD-to-EndpointB set ip next-hop verify-availability 192.168.100.1 track 1 set ip next-hop verify-availability 192.168.200.1 track 2 force-order |
Aplicar mapa de rota nas interfaces
O mapa de rota deve ser aplicado às interfaces virtuais comutadas (GWs de servidor). Também precisamos aplicar o mapa de rota nas interfaces point-to-point dos switches centrais para redirecionar o tráfego em caso de falha do link do ISP ou se o pacote chegar nos switches pares do vPC que não têm o link do ISP necessário.
Devemos aplicar o mapa de rota na interface VLAN10, interface VLAN20 e interface VLAN50 em DC-CORE-01.
Tabela 18. Aplique o mapa de rota no DC-CORE-01
| interface Vlan10 no shutdown no ip redirects endereço ip 192.168.10.2/24 no ipv6 redirects ip policy route-map PBR hsrp 10 ip 192.168.10.1 interface Vlan20 no shutdown no ip redirects endereço ip 192.168.20.2/24 no ipv6 redirects ip policy route-map PBR hsrp 20 ip 192.168.20.1 interface Vlan50 no shutdown no ip redirects endereço ip 192.168.50.1/30 no ipv6 redirects ip policy route-map PBR |
Devemos aplicar o mapa de rota na interface VLAN10, interface VLAN20 e interface VLAN50 em DC-CORE-02.
Tabela 19. Aplique o mapa de rota no DC-CORE-02
| interface Vlan10 no shutdown no ip redirects endereço ip 192.168.10.3/24 no ipv6 redirects ip policy route-map PBR hsrp 10 ip 192.168.10.1 interface Vlan20 no shutdown no ip redirects endereço ip 192.168.20.3/24 no ipv6 redirects ip policy route-map PBR hsrp 20 ip 192.168.20.1 interface Vlan50 no shutdown no ip redirects endereço ip 192.168.50.2/30 no ipv6 redirects ip policy route-map PBR |
Devemos aplicar o mapa de rota na interface VLAN30, interface VLAN40 e interface VLAN60 no DR-CORE-01.
Tabela 20. Aplique o mapa de rotas no DR-CORE-01
| interface Vlan30 no shutdown no ip redirects endereço ip 192.168.30.2/24 no ipv6 redirects ip policy route-map PBR hsrp 30 ip 192.168.30.1 interface Vlan40 no shutdown no ip redirects endereço ip 192.168.40.2/24 no ipv6 redirects ip policy route-map PBR hsrp 40 ip 192.168.40.1 interface Vlan60 no shutdown no ip redirects endereço ip 192.168.60.1/30 no ipv6 redirects ip policy route-map PBR |
Devemos aplicar o mapa de rota na interface VLAN30, interface VLAN40 e interface VLAN60 no DR-CORE-02.
Tabela 21. Aplique o mapa de rotas no DR-CORE-02
| interface Vlan30 no shutdown no ip redirects endereço ip 192.168.30.3/24 no ipv6 redirects ip policy route-map PBR hsrp 30 ip 192.168.30.1 interface Vlan40 no shutdown no ip redirects endereço ip 192.168.40.3/24 no ipv6 redirects ip policy route-map PBR hsrp 40 ip 192.168.40.1 interface Vlan60 no shutdown no ip redirects endereço ip 192.168.60.2/30 no ipv6 redirects ip policy route-map PBR |
Verificação de mapa de rota
Verifique se o mapa de rota no DC-CORE-01, a lista de acesso configurada e o status da trilha devem ser UP.
Tabela 22. Verifique o mapa de rota no DC-CORE-01
| DC-CORE-01# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order |
Verifique se o mapa de rota no DC-CORE-02, a lista de acesso configurada e o status da trilha devem ser UP.
Tabela 23. Verifique o mapa de rota no DC-CORE-02
| DC-CORE-02# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order |
Verifique se o mapa de rota no DR-CORE-01, a lista de acesso configurada e o status do controle devem ser UP.
Tabela 24. Verifique o mapa de rota no DR-CORE-01
| DR-CORE-01# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): endpointC-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): endpointD-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointC-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointD-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order |
Verifique se o mapa de rota no DR-CORE-02, a lista de acesso configurada e o status do controle devem ser UP.
Tabela 25. Verifique o mapa de rota no DR-CORE-02
| DR-CORE-02# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): endpointC-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): endpointD-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointC-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointD-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order |
Verificação
Ping do HostA para o HostC
Tabela 26. Ping do HostA para o HostC
| PING 192.168.30.10 (192.168.30.10) de 192.168.10.10: 56 bytes de dados 64 bytes de 192.168.30.10: icmp_seq=0 ttl=251 time=1,016 ms 64 bytes de 192.168.30.10: icmp_seq=1 ttl=251 time=0.502 ms 64 bytes de 192.168.30.10: icmp_seq=2 ttl=251 time=0.455 ms 64 bytes de 192.168.30.10: icmp_seq=3 ttl=251 time=0.424 ms 64 bytes de 192.168.30.10: icmp_seq=4 ttl=251 time=0.682 ms |
Traceroute do HostA para o HostC
Tabela 27. Saída de traceroute do HostA para o HostC
| traceroute para 192.168.30.10 (192.168.30.10) de 192.168.10.10 (192.168.10.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.10.2 (192.168.10.2) 0.634 ms 0.59 ms 0.521 ms 2 * * * 3 192.168.30.10 (192.168.30.10) 0.856 ms 0.546 ms 0.475 ms |
Fluxo de tráfego do HostA para o HostC
Figura 18. Fluxo de tráfego do HostA para o HostC
Ping do HostA para o HostD
Tabela 28. Ping do HostA para o HostD
| PING 192.168.40.10 (192.168.40.10) de 192.168.10.10: 56 bytes de dados 64 bytes de 192.168.40.10: icmp_seq=0 ttl=252 time=0.902 ms 64 bytes de 192.168.40.10: icmp_seq=1 ttl=252 time=0.644 ms 64 bytes de 192.168.40.10: icmp_seq=2 ttl=252 time=0.423 ms 64 bytes de 192.168.40.10: icmp_seq=3 ttl=252 time=0,565 ms 64 bytes de 192.168.40.10: icmp_seq=4 ttl=252 time=0,548 ms |
Traceroute de HostA para HostD
Tabela 29. Saída de traceroute do HostA para o HostD
| traceroute para 192.168.40.10 (192.168.40.10) de 192.168.10.10 (192.168.10.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.50.2 (192.168.50.2) 0.963 ms 0.847 ms 0.518 ms 2 192.168.50.2 (192.168.50.2) 0.423 ms 0.383 ms 0.369 ms 3 * * * 4 192.168.40.10 (192.168.40.10) 1.094 ms 0.592 ms 0.761 ms |
Fluxo de tráfego do HostA para o HostD
Figura 19. Fluxo de tráfego do HostA para o HostD
Ping do HostB para o HostC
Tabela 30. Ping do HostB para o HostC
| PING 192.168.30.10 (192.168.30.10) de 192.168.20.10: 56 bytes de dados 64 bytes de 192.168.30.10: icmp_seq=0 ttl=252 time=0,773 ms 64 bytes de 192.168.30.10: icmp_seq=1 ttl=252 time=0.496 ms 64 bytes de 192.168.30.10: icmp_seq=2 ttl=252 time=0.635 ms 64 bytes de 192.168.30.10: icmp_seq=3 ttl=252 time=0,655 ms 64 bytes de 192.168.30.10: icmp_seq=4 ttl=252 time=0,629 ms |
Traceroute do HostB para o HostC
Tabela 31. Traçar saída do HostB para o HostC
| traceroute para 192.168.30.10 (192.168.30.10) de 192.168.20.10 (192.168.20.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.50.2 (192.168.50.2) 1.272 ms 0.772 ms 0.779 ms 2 192.168.50.2 (192.168.50.2) 0.536 ms 0.49 ms 0.359 ms 3 * * * 4 192.168.30.10 (192.168.30.10) 0.937 ms 0.559 ms 0.446 ms |
Fluxo de tráfego do HostB para o HostC

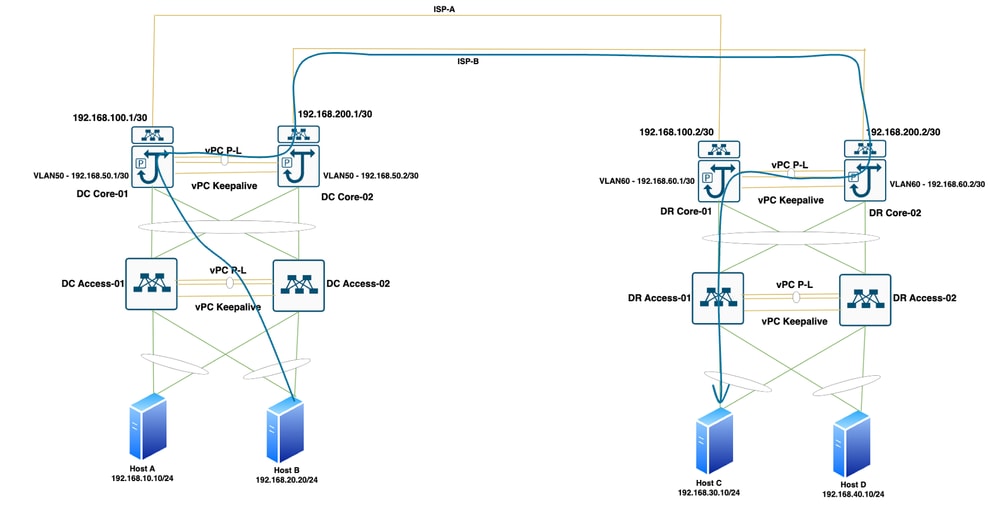

Figura 20. Fluxo de tráfego do HostB para o HostC
Ping do HostB para o HostD
Tabela 32. Ping do HostB para o HostD
| PING 192.168.40.10 (192.168.40.10) de 192.168.20.10: 56 bytes de dados 64 bytes de 192.168.40.10: icmp_seq=0 ttl=251 time=1,052 ms 64 bytes de 192.168.40.10: icmp_seq=1 ttl=251 time=0,516 ms 64 bytes de 192.168.40.10: icmp_seq=2 ttl=251 time=0.611 ms 64 bytes de 192.168.40.10: icmp_seq=3 ttl=251 time=0.498 ms 64 bytes de 192.168.40.10: icmp_seq=4 ttl=251 time=0.487 ms |
Traceroute de HostB para HostD
Tabela 33. Saída de traceroute do HostB para o HostD
| traceroute para 192.168.40.10 (192.168.40.10) de 192.168.20.10 (192.168.20.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.20.2 (192.168.20.2) 0.804 ms 0.467 ms 0.44 ms 2 * * * 3 192.168.40.10 (192.168.40.10) 1.135 ms 0.617 ms 0.74 ms |
Fluxo de tráfego do HostB para o HostD
Figura 21. Fluxo de tráfego do HostB para o HostD
Encerrar o link ISP-A
Tabela 34. Encerrar o link ISP-A
| DC-CORE-01(config)# int e1/3 DC-CORE-01(config-if)# shut DC-CORE-01# show int e1/3 Ethernet1/3 está inativa (Administrativamente inativa) o estado do administrador está inativo, Interface dedicada Hardware: 100/1000/10000/25000 Ethernet, endereço: c4b2.3942.2b67 (bia c4b2.3942.2b6a) O endereço de Internet é 192.168.100.1/30 |
Link ISP-A desativado

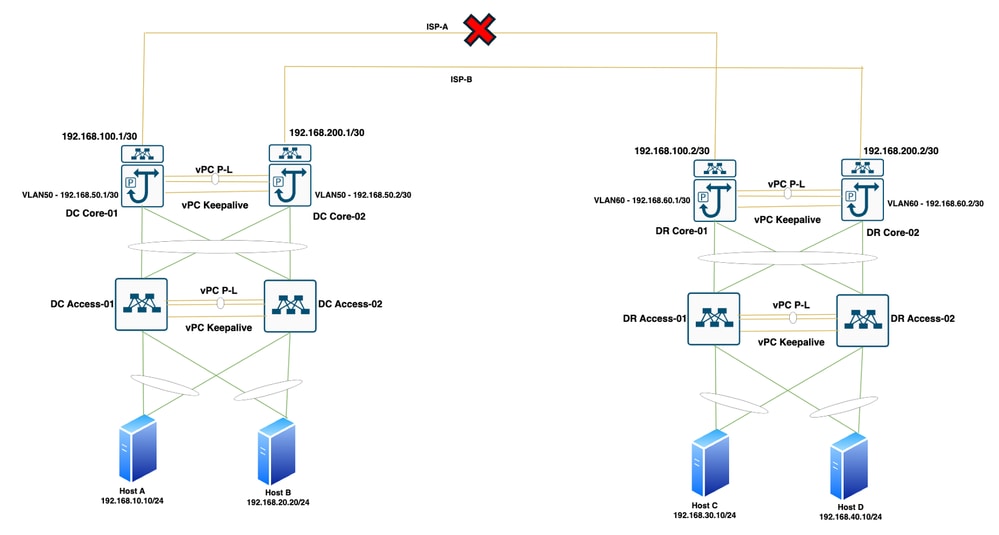

Figura 22. Link ISP-A inativo
Verifique a faixa em todos os switches centrais após a desativação do link do ISP-A
Tabela 35. Acompanhe a saída em todos os switches centrais.
| DC-CORE-01#show track Opção 1 Acessibilidade IP SLA 1 Alcançabilidade está INATIVA 15 alterações, última alteração 00:00:08 Código de retorno da operação mais recente: Tempo limite Rastreado por: Rota estática IPv4 1 Configuração do mapa de rotas Atraso de 1 s para cima, 1 s para baixo Opção 2 Alcance do IP SLA 2 Acessibilidade está ATIVADA 12 alterações, última alteração 07:48:12 Código de devolução da última operação: OK RTT mais recente (milissegundos): 2 Rastreado por: Configuração do mapa de rotas Atraso de 1 s para cima, 1 s para baixo |
Verifique o mapa de rota no DC-CORE-01
Tabela 36. Verificação do mapa de rota em DC-CORE-01
| DC-CORE-01# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order |
Verifique o mapa de rota no DC-CORE-02
Tabela 37. Verificação do mapa de rotas em DC-CORE-02
| DC-CORE-02# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.2 track 2 [ UP ] force-order |
Verifique o mapa de rota no DR-CORE-01
Tabela 38. Verificação do mapa de rotas no DR-CORE-01
| DR-CORE-01# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): endpointC-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): endpointD-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointC-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointD-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order |
Verifique o mapa de rota no DR-CORE-02
Tabela 39. Verificação do mapa de rotas em DC-CORE-02
| DR-CORE-02# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): endpointC-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): endpointD-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointC-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointD-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ DOWN ] ip next-hop verify-availability 192.168.200.1 track 2 [ UP ] force-order |
Ping do HostA para o HostC
Tabela 40. Ping do HostA para o HostC
| PING 192.168.30.10 (192.168.30.10) de 192.168.10.10: 56 bytes de dados 64 bytes de 192.168.30.10: icmp_seq=0 ttl=252 time=0,923 ms 64 bytes de 192.168.30.10: icmp_seq=1 ttl=252 time=0,563 ms 64 bytes de 192.168.30.10: icmp_seq=2 ttl=252 time=0.591 ms 64 bytes de 192.168.30.10: icmp_seq=3 ttl=252 time=0,585 ms 64 bytes de 192.168.30.10: icmp_seq=4 ttl=252 time=0,447 ms |
Traceroute do HostA para o HostC
Tabela 41. Saída de traceroute do HostA para o HostC
| traceroute para 192.168.30.10 (192.168.30.10) de 192.168.10.10 (192.168.10.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.50.2 (192.168.50.2) 1,08 ms 0,603 ms 0,559 ms 2 192.168.50.2 (192.168.50.2) 0.385 ms 0.367 ms 0.363 ms 3 * * * 4 192.168.30.10 (192.168.30.10) 1.205 ms 0.597 ms 0.45 ms |
Fluxo de tráfego do HostA para o HostC
Figura 23. Fluxo de tráfego do HostA para o HostC
Faça ping do HostA para o HostD
Tabela 42. Ping do HostA para o HostD
| PING 192.168.40.10 (192.168.40.10) de 192.168.10.10: 56 bytes de dados 64 bytes de 192.168.40.10: icmp_seq=0 ttl=252 time=0.893 ms 64 bytes de 192.168.40.10: icmp_seq=1 ttl=252 time=0.459 ms 64 bytes de 192.168.40.10: icmp_seq=2 ttl=252 time=0.421 ms 64 bytes de 192.168.40.10: icmp_seq=3 ttl=252 time=0.582 ms 64 bytes de 192.168.40.10: icmp_seq=4 ttl=252 time=0,588 ms |
Traceroute HostA para HostD
Tabela 43. Saída de traceroute do HostA para o HostD
| traceroute para 192.168.40.10 (192.168.40.10) de 192.168.10.10 (192.168.10.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.50.2 (192.168.50.2) 1.012 ms 0.724 ms 0.801 ms 2 192.168.50.2 (192.168.50.2) 0.567 ms 0.4 ms 0.381 ms 3 * * * 4 192.168.40.10 (192.168.40.10) 0.929 ms 0.6 ms 0.466 ms |
Fluxo de tráfego do HostA para o HostD
Figura 24. Fluxo de tráfego do HostA para o HostD
Ping do HostB para o HostC
Tabela 44. Ping do HostB para o HostC
| PING 192.168.30.10 (192.168.30.10) de 192.168.20.10: 56 bytes de dados 64 bytes de 192.168.30.10: icmp_seq=0 ttl=252 time=0.899 ms 64 bytes de 192.168.30.10: icmp_seq=1 ttl=252 time=0.496 ms 64 bytes de 192.168.30.10: icmp_seq=2 ttl=252 time=0,511 ms 64 bytes de 192.168.30.10: icmp_seq=3 ttl=252 time=0,447 ms 64 bytes de 192.168.30.10: icmp_seq=4 ttl=252 time=0,58 ms |
Traceroute do HostB para o HostC
Tabela 45. Saída de traceroute do HostB para o HostC
| traceroute para 192.168.30.10 (192.168.30.10) de 192.168.20.10 (192.168.20.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.50.2 (192.168.50.2) 1.147 ms 0.699 ms 0.525 ms 2 192.168.50.2 (192.168.50.2) 0.443 ms 0.415 ms 0.386 ms 3 * * * 4 192.168.30.10 (192.168.30.10) 0.731 ms 0.506 ms 0.465 ms |
Fluxo de tráfego do HostB para o HostC
Figura 25. Fluxo de tráfego do HostB para o HostC
Ping do HostB para o HostD
Tabela 46. Ping do HostB para o HostD
| PING 192.168.40.10 (192.168.40.10) de 192.168.20.10: 56 bytes de dados 64 bytes de 192.168.40.10: icmp_seq=0 ttl=252 time=0.797 ms 64 bytes de 192.168.40.10: icmp_seq=1 ttl=252 time=0.479 ms 64 bytes de 192.168.40.10: icmp_seq=2 ttl=252 time=0.439 ms 64 bytes de 192.168.40.10: icmp_seq=3 ttl=252 time=0.416 ms 64 bytes de 192.168.40.10: icmp_seq=4 ttl=252 time=0.411 ms |
Traceroute de HostB para HostD
Tabela 47. Saída de traceroute do HostB para o HostD
| traceroute para 192.168.40.10 (192.168.40.10) de 192.168.20.10 (192.168.20.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.50.2 (192.168.50.2) 1.092 ms 0.706 ms 0.627 ms 2 192.168.50.2 (192.168.50.2) 0.537 ms 0.389 ms 0.378 ms 3 * * * 4 192.168.40.10 (192.168.40.10) 0.939 ms 0.52 ms 0.459 ms |
Fluxo de tráfego do HostB para o HostD
Figura 26. Fluxo de tráfego do HostB para o HostD
Sem enlace ISP-A encerrado
Tabela 48. Sem enlace ISP-A encerrado
| DC-CORE-01(config)# int e1/3 DC-CORE-01(config-if)# no shut DC-CORE-01(config-if)# exit DC-CORE-01(config)# show int e1/3 Ethernet1/3 está ativado estado admin está ativo, Interface dedicada Hardware: 100/1000/10000/25000 Ethernet, endereço: c4b2.3942.2b67 (bia c4b2.3942.2b6a) O endereço de Internet é 192.168.100.1/30 |
Link UP do ISP-A
Figura 27. Link UP do ISP-A
Encerrar o link ISP-B
Tabela 49. Encerrar o link ISP-B
| DC-CORE-02(config)# int e1/5 DC-CORE-02(config-if)# shut DC-CORE-02(config-if)# show interface e1/5 Ethernet1/5 está inoperante (Administrativamente inoperante) o estado do administrador está inativo, Interface dedicada Hardware: Ethernet 100/1000/10000/25000, endereço: 4ce1.7517.03c7 (bia 4ce1.7517.03cc) O endereço de Internet é 192.168.200.1/30 |

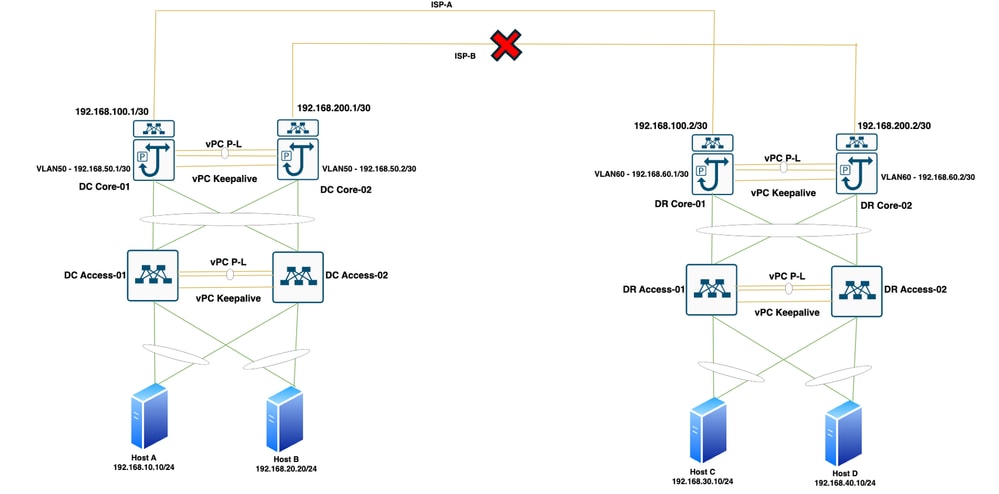

Link ISP-B desativado
Figura 28. Link ISP-B inativo
Verifique a faixa em todos os switches centrais após a desativação do link do ISP-B
Tabela 50. Acompanhe a saída em todos os switches centrais.
| DC-CORE-01#show track Opção 1 Acessibilidade IP SLA 1 Acessibilidade está ATIVADA 16 alterações, última alteração 00:02:16 Código de devolução da última operação: OK RTT mais recente (milissegundos): 1 Rastreado por: Rota estática IPv4 1 Configuração do mapa de rotas Atraso de 1 s para cima, 1 s para baixo Opção 2 Alcance do IP SLA 2 Alcançabilidade está INATIVA 13 alterações, última alteração 00:00:10 Código de retorno da operação mais recente: Tempo limite Rastreado por: Configuração do mapa de rotas Atraso de 1 s para cima, 1 s para baixo |
Verifique o mapa de rota no DC-CORE-01
Tabela 51. Verificação do mapa de rota em DC-CORE-01
| DC-CORE-01# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] force-order |
Verifique o mapa de rota no DC-CORE-02
Tabela 52. Verificação do mapa de rotas em DC-CORE-02
| DC-CORE-02# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): EndpointA-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointC Cláusulas Set: ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointB-to-EndpointD Cláusulas Set: ip next-hop verify-availability 192.168.100.2 track 1 [ UP ] ip next-hop verify-availability 192.168.200.2 track 2 [ DOWN ] force-order |
Verifique o mapa de rota no DR-CORE-01
Tabela 53. Verificação do mapa de rotas no DR-CORE-01
| DR-CORE-01# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): endpointC-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): endpointD-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointC-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointD-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] force-order |
Verifique o mapa de rota no DR-CORE-02
Tabela 54. Verificação do mapa de rotas no DR-CORE-02
| DR-CORE-02# show route-map route-map PBR, permit, sequência 10 Corresponder cláusulas: endereço ip (listas de acesso): endpointC-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] force-order route-map PBR, permit, sequência 20 Corresponder cláusulas: endereço ip (listas de acesso): endpointD-to-endpointA Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 30 Corresponder cláusulas: endereço ip (listas de acesso): EndpointC-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] force-order route-map PBR, permit, sequência 40 Corresponder cláusulas: endereço ip (listas de acesso): EndpointD-to-EndpointB Cláusulas Set: ip next-hop verify-availability 192.168.100.1 track 1 [ UP ] ip next-hop verify-availability 192.168.200.1 track 2 [ DOWN ] force-order |
Ping do HostA para o HostC
Tabela 55. Ping do HostA para o HostC
| PING 192.168.30.10 (192.168.30.10) de 192.168.10.10: 56 bytes de dados 64 bytes de 192.168.30.10: icmp_seq=0 ttl=251 time=1,011 ms 64 bytes de 192.168.30.10: icmp_seq=1 ttl=251 time=0,555 ms 64 bytes de 192.168.30.10: icmp_seq=2 ttl=251 time=0,754 ms 64 bytes de 192.168.30.10: icmp_seq=3 ttl=251 time=0.495 ms 64 bytes de 192.168.30.10: icmp_seq=4 ttl=251 time=0.484 ms |
Traceroute do HostA para o HostC
Tabela 56. Saída de Tracerout do HostA para o HostC
| DR-CORE-01# traceroute 192.168.30.10 origem 192.168.10.10 vrf DC-EPA traceroute para 192.168.30.10 (192.168.30.10) de 192.168.10.10 (192.168.10.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.10.2 (192.168.10.2) 0.684 ms 0.393 ms 0.38 ms 2 * * * 3 192.168.30.10 (192.168.30.10) 1.119 ms 0.547 ms 0.496 ms |

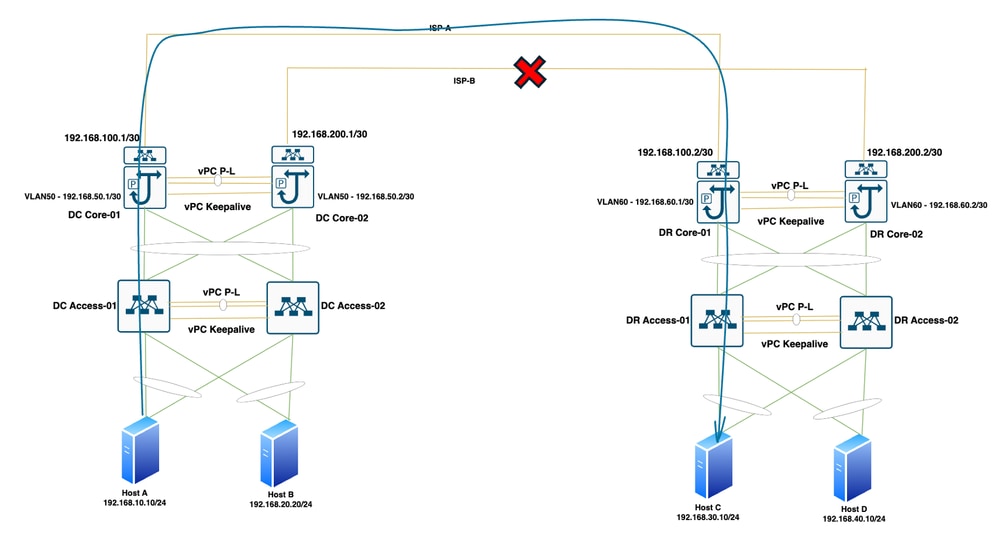

Fluxo de tráfego do HostA para o HostC
Figura 29. Fluxo de tráfego do HostA para o HostC
Ping do HostA para o HostD
Tabela 57. Ping do HostA para o HostD
| PING 192.168.40.10 (192.168.40.10) de 192.168.10.10: 56 bytes de dados 64 bytes de 192.168.40.10: icmp_seq=0 ttl=251 time=0,785 ms 64 bytes de 192.168.40.10: icmp_seq=1 ttl=251 time=0.606 ms 64 bytes de 192.168.40.10: icmp_seq=2 ttl=251 time=0,43 ms 64 bytes de 192.168.40.10: icmp_seq=3 ttl=251 time=0,549 ms 64 bytes de 192.168.40.10: icmp_seq=4 ttl=251 time=0,538 ms |
Traceroute de HostA para HostD
Tabela 58. Saída de Tracerout do HostA para o HostD
| traceroute para 192.168.40.10 (192.168.40.10) de 192.168.10.10 (192.168.10.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.10.2 (192.168.10.2) 0.746 ms 0.486 ms 0.395 ms 2 * * * 3 192.168.40.10 (192.168.40.10) 0.994 ms 0.537 ms 0.569 ms |
Fluxo de tráfego do HostA para o HostD
Figura 30. Fluxo de tráfego do HostA para o HostD
Ping do HostB para o HostC
Tabela 59. Ping do HostA para o HostD
| PING 192.168.30.10 (192.168.30.10) de 192.168.20.10: 56 bytes de dados 64 bytes de 192.168.30.10: icmp_seq=0 ttl=251 time=0,928 ms 64 bytes de 192.168.30.10: icmp_seq=1 ttl=251 time=0,539 ms 64 bytes de 192.168.30.10: icmp_seq=2 ttl=251 time=0.456 ms 64 bytes de 192.168.30.10: icmp_seq=3 ttl=251 time=0.441 ms 64 bytes de 192.168.30.10: icmp_seq=4 ttl=251 time=0,548 ms |
Traceroute do HostB para o HostC
Tabela 60. Saída de Tracerout do HostB para o HostC
| traceroute para 192.168.30.10 (192.168.30.10) de 192.168.20.10 (192.168.20.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.20.2 (192.168.20.2) 0.764 ms 0.463 ms 0.482 ms 2 * * * 3 192.168.30.10 (192.168.30.10) 0.979 ms 0.697 ms 0.578 ms |
Fluxo de tráfego do HostB para o HostC
Figura 31. Fluxo de tráfego do HostB para o HostC
Ping do HostB para o HostD
Tabela 61. Ping do HostA para o HostD
| PING 192.168.40.10 (192.168.40.10) de 192.168.20.10: 56 bytes de dados 64 bytes de 192.168.40.10: icmp_seq=0 ttl=251 time=0.859 ms 64 bytes de 192.168.40.10: icmp_seq=1 ttl=251 time=0.623 ms 64 bytes de 192.168.40.10: icmp_seq=2 ttl=251 time=0.637 ms 64 bytes de 192.168.40.10: icmp_seq=3 ttl=251 time=0.449 ms 64 bytes de 192.168.40.10: icmp_seq=4 ttl=251 time=0.446 ms |
Traceroute de HostB para HostD
Tabela 62. Saída de Tracerout do HostB para o HostC
| traceroute para 192.168.40.10 (192.168.40.10) de 192.168.20.10 (192.168.20.10), máx. de 30 saltos, pacotes de 48 bytes 1 192.168.20.2 (192.168.20.2) 0.783 ms 0.446 ms 0.4 ms 2 * * * 3 192.168.40.10 (192.168.40.10) 1.216 ms 0.559 ms 0.504 ms |
Fluxo de tráfego do HostB para o HostD
Figura 32. Fluxo de tráfego do HostB para o HostD
Histórico de revisões
| Revisão | Data de publicação | Comentários |
|---|---|---|
1.0 |
07-Oct-2024 |
Versão inicial |
FeedbackContate a Cisco
- Abrir um caso de suporte
- (É necessário um Contrato de Serviço da Cisco)
