O documento descreve como configurar um Cisco Adaptive Security Appliance (ASA) como um agente de retransmissão de DHCPv6 e também aborda alguns problemas básicos. No ASA Code versão 9.0 e posterior, o ASA oferece suporte
A Cisco recomenda que você tenha conhecimento destes tópicos:
As informações neste documento são baseadas no ASA 5500 versão 9.1.2.
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.
Se você entender o método diferente de alocação de endereço no IPv6, ele o ajudará a entender como o recurso de retransmissão de DHCPv6 funciona no ASA. Consulte Atribuição de endereço dinâmico em IPv6 usando SLAAC e DHCP para uma introdução à Configuração automática de endereço stateless (SLAAC) e DHCPv6.
Esta configuração de exemplo descreve como configurar o ASA como um agente de retransmissão de DHCPv6. Nesta configuração, CLIENTE é a interface onde o cliente IPv6 está conectado. SERVIDOR é a interface através da qual o servidor DHCPv6 2001:db8:200:2/64 está acessível.
Esta é a configuração básica para a configuração de retransmissão de DHCPv6 stateless no ASA:
interface GigabitEthernet0/1
nameif CLIENT
security-level 100
ipv6 address 2001:db8:100::1/64
ipv6 enable
ipv6 nd other-config-flag
!
interface GigabitEthernet0/0
nameif SERVER
security-level 0
ipv6 address 2001:db8:200:1/64
ipv6 enable
!
ipv6 dhcprelay server 2001:db8:200:2 inside
ipv6 dhcprelay enable outside
Com o DHCPv6 stateless, aqui está o fluxo de pacote do cliente:
O ASA intercepta esses pacotes e os envolve no formato de retransmissão DHCP:
Se você habilitar debug ipv6 dhcprelay e debug ipv6 dhcp, a saída relevante será impressa na tela. Esta saída é obtida de um cenário em funcionamento:
IPv6 DHCP: Received INFORMATION-REQUEST from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::c671:feff:fe93:b51a (CLIENT)
dst ff02::1:2
type INFORMATION-REQUEST(11), xid 1588088
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option ORO(6), len 6
DNS-SERVERS,DOMAIN-LIST,UNKNOWN
IPv6 DHCP_RELAY: Relaying INFORMATION-REQUEST from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP_RELAY: Creating relay binding for fe80::c671:feff:fe93:b51a at interface CLIENT
IPv6 DHCP_RELAY: to 2001:db8:200::2 via 2001:db8:200::2 using SERVER
IPv6 DHCP: Sending RELAY-FORWARD to 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::1
dst 2001:db8:200::2 (SERVER)
type RELAY-FORWARD(12), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 34
type INFORMATION-REQUEST(11), xid 1588088
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option ORO(6), len 6
DNS-SERVERS,DOMAIN-LIST,UNKNOWN
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP: Received RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::2 (SERVER)
dst 2001:db8:200::1
type RELAY-REPLY(13), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 67
type REPLY(7), xid 1588088
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option DNS-SERVERS(23), len 16
2001:db8:1000::1
option DOMAIN-LIST(24), len 11
cisco.com
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP_RELAY: Relaying RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP_RELAY: relayed msg: REPLY
IPv6 DHCP_RELAY: to fe80::c671:feff:fe93:b51a
IPv6 DHCP: Sending REPLY to fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::219:7ff:fe24:2e44
dst fe80::c671:feff:fe93:b51a (CLIENT)
type REPLY(7), xid 1588088
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option DNS-SERVERS(23), len 16
2001:db8:1000::1
option DOMAIN-LIST(24), len 11
cisco.com
No pacote de solicitação INFORMATION-REQUEST, o cliente solicita apenas DNS-Server e Domain, o que é esperado desde que o cliente está configurado para DHCPv6 stateless.
Solicitação de cliente DHCP
Solicitação DHCP transmitida pelo ASA
Resposta DHCP do servidor
Resposta encaminhada ao cliente
Esta é a configuração básica para a configuração de retransmissão de DHCPv6 stateful no ASA:
interface GigabitEthernet0/1
nameif CLIENT
security-level 100
ipv6 address 2001:db8:100::1/64
ipv6 enable
!
interface GigabitEthernet0/0
nameif SERVER
security-level 0
ipv6 address 2001:db8:200:1/64
ipv6 enable
!
ipv6 dhcprelay server 2001:db8:200:2 inside
ipv6 dhcprelay enable outside
Com o DHCPv6 stateful, aqui está o fluxo de pacotes do cliente:
O ASA intercepta esses pacotes e os envolve no formato de retransmissão DHCP:
IPv6 DHCP: Received SOLICIT from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::c671:feff:fe93:b51a (CLIENT)
dst ff02::1:2
type SOLICIT(1), xid 2490681
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option ORO(6), len 4
DNS-SERVERS,DOMAIN-LIST
option IA-NA(3), len 12
IAID 0x00040001, T1 0, T2 0
IPv6 DHCP_RELAY: Relaying SOLICIT from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP_RELAY: Creating relay binding for fe80::c671:feff:fe93:b51a at interface CLIENT
IPv6 DHCP_RELAY: to 2001:db8:200::2 via 2001:db8:200::2 using SERVER
IPv6 DHCP: Sending RELAY-FORWARD to 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::1
dst 2001:db8:200::2 (SERVER)
type RELAY-FORWARD(12), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 48
type SOLICIT(1), xid 2490681
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option ORO(6), len 4
DNS-SERVERS,DOMAIN-LIST
option IA-NA(3), len 12
IAID 0x00040001, T1 0, T2 0
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP: Received RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::2 (SERVER)
dst 2001:db8:200::1
type RELAY-REPLY(13), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 111
type ADVERTISE(2), xid 2490681
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option IA-NA(3), len 40
IAID 0x00040001, T1 43200, T2 69120
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
option DNS-SERVERS(23), len 16
2001:db8:1000::1
option DOMAIN-LIST(24), len 11
cisco.com
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP_RELAY: Relaying RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP_RELAY: relayed msg: ADVERTISE
IPv6 DHCP_RELAY: to fe80::c671:feff:fe93:b51a
IPv6 DHCP: Sending ADVERTISE to fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::219:7ff:fe24:2e44
dst fe80::c671:feff:fe93:b51a (CLIENT)
type ADVERTISE(2), xid 2490681
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option IA-NA(3), len 40
IAID 0x00040001, T1 43200, T2 69120
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
option DNS-SERVERS(23), len 16
2001:db8:1000::1
option DOMAIN-LIST(24), len 11
cisco.com
IPv6 DHCP: Received REQUEST from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::c671:feff:fe93:b51a (CLIENT)
dst ff02::1:2
type REQUEST(3), xid 2492842
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option ORO(6), len 4
DNS-SERVERS,DOMAIN-LIST
option SERVERID(2), len 10
00030001002414a33c94
option IA-NA(3), len 40
IAID 0x00040001, T1 0, T2 0
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
IPv6 DHCP_RELAY: Relaying REQUEST from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP_RELAY: to 2001:db8:200::2 via 2001:db8:200::2 using SERVER
IPv6 DHCP: Sending RELAY-FORWARD to 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::1
dst 2001:db8:200::2 (SERVER)
type RELAY-FORWARD(12), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 90
type REQUEST(3), xid 2492842
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option ORO(6), len 4
DNS-SERVERS,DOMAIN-LIST
option SERVERID(2), len 10
00030001002414a33c94
option IA-NA(3), len 40
IAID 0x00040001, T1 0, T2 0
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP: Received RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::2 (SERVER)
dst 2001:db8:200::1
type RELAY-REPLY(13), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 111
type REPLY(7), xid 2492842
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option IA-NA(3), len 40
IAID 0x00040001, T1 43200, T2 69120
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
option DNS-SERVERS(23), len 16
2001:db8:1000::1
option DOMAIN-LIST(24), len 11
cisco.com
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP_RELAY: Relaying RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP_RELAY: relayed msg: REPLY
IPv6 DHCP_RELAY: to fe80::c671:feff:fe93:b51a
IPv6 DHCP: Sending REPLY to fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::219:7ff:fe24:2e44
dst fe80::c671:feff:fe93:b51a (CLIENT)
type REPLY(7), xid 2492842
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option IA-NA(3), len 40
IAID 0x00040001, T1 43200, T2 69120
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
option DNS-SERVERS(23), len 16
2001:db8:1000::1
option DOMAIN-LIST(24), len 11
cisco.com
SOLÍCIO (1)
Um cliente DHCPv6 envia uma mensagem de solicitação para localizar servidores DHCPv6.
O ASA retransmite a mensagem de solicitação.
ANÚNCIO (2)

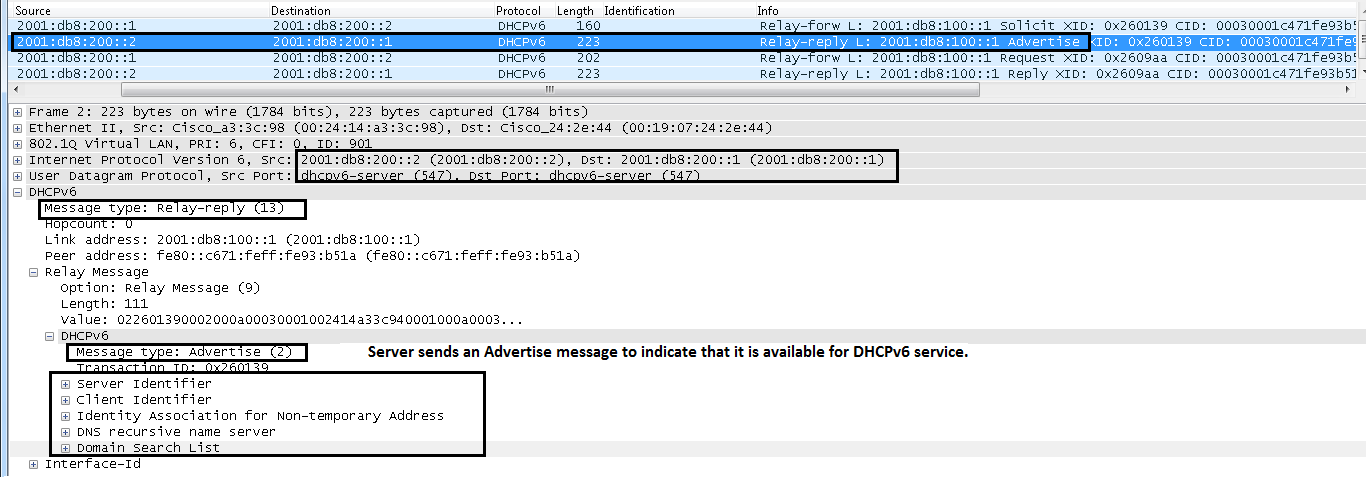

Um servidor envia uma mensagem de anúncio para indicar que está disponível para o serviço DHCP, em resposta a uma mensagem de solicitação recebida de um cliente.
SOLICITAÇÃO (3)
Um cliente envia uma mensagem de solicitação para solicitar parâmetros de configuração, que incluem endereços IP ou prefixos delegados, de um servidor específico.
RESPOSTA (7)
Um servidor envia uma mensagem de resposta que contém endereços atribuídos e parâmetros de configuração em resposta a uma mensagem de solicitação, solicitação, renovação ou reassociação recebida de um cliente. Um servidor envia uma mensagem de resposta que contém parâmetros de configuração em resposta a uma mensagem de solicitação de informações. Um servidor envia uma mensagem de resposta em resposta a uma mensagem de confirmação que confirma ou nega que os endereços atribuídos ao cliente são apropriados ao link ao qual o cliente está conectado. Um servidor envia uma mensagem de resposta para confirmar o recebimento de uma mensagem de liberação ou recusa.
Confirme a conectividade com o servidor DHCPv6.
ciscoasa# show ipv6 neighbor
IPv6 Address Age Link-layer Addr State Interface
2001:db8:200::2 0 0024.14a3.3c98 REACH SERVER
Confirme se você recebe pacotes do cliente quando ele solicita um endereço IPv6. O pacote enviado pelo cliente dependerá das configurações de atribuição de endereço (ou seja, stateful vs stateless).
Quando o cliente inicia o processo DHCPv6, ele envia uma mensagem de solicitação de roteador para descobrir a presença de roteadores IPv6 no link. Ele envia uma mensagem de solicitação de roteador multicast para solicitar que os roteadores IPv6 respondam. No cabeçalho Ethernet da mensagem de solicitação do roteador, estes campos são exibidos:
No cabeçalho IPv6 da mensagem Solicitação do roteador, esses campos são exibidos.
Em Resposta, os roteadores IPv6 enviam mensagens de anúncio de roteador não solicitadas. A mensagem de anúncio de roteador contém as informações exigidas pelos hosts para determinar os prefixos de link, a MTU (Maximum Transmission Unit, Unidade máxima de transmissão) de link e rotas específicas.
ciscoasa(config)# show capture capin detail
fe80::c671:feff:fe93:b51a.546 > ff02::1:2.547: [udp sum ok] udp 42
[hlim 255] (len 100)---->Request from client
fe80::219:7ff:fe24:2e44.547 > fe80::c671:feff:fe93:b51a.546: [udp sum ok]
udp 75 [class 0xe0] (len 133, hlim 255)
ciscoasa(config)# show capture capout detail
2 packets captured
1: 12:06:52.700799 2001:db8:200:1.547 > 2001:db8:200:2.547: udp 88
[class 0xe0]---->ASA forwards request to DHCPv6 router
2: 12:06:53.289047 2001:db8:200:2.547 > 2001:db8:200:1.547: udp 121
[class 0xe0]----> Reply from DHCPV6 server.
ciscoasa# show ipv6 dhcprelay binding
1 in use, 1 most used
Client: fe80::c671:feff:fe93:b51a (CLIENT)
DUID: 00030001c471fe93b516, Timeout in 56 seconds
Note: O enlace é excluído pelo ASA após um curto período. Isso é visto na depuração ipv6 dhcprelay.
IPv6 DHCP_RELAY: Deleting binding for fe80::c671:feff:fe93:b51a at interface CLIENT
ciscoasa# show ipv6 dhcprelay statistics
Relay Messages:
SOLICIT 2
ADVERTISE 2
REQUEST 2
CONFIRM 0
RENEW 0
REBIND 0
REPLY 9
RELEASE 1
DECLINE 0
RECONFIGURE 0
INFORMATION-REQUEST 6
RELAY-FORWARD 11
RELAY-REPLY 11
Relay Errors:
Malformed message: 0
Block allocation/duplication failure: 0
Hop count limit exceeded: 0
Forward binding creation failure: 0
Reply binding lookup failure: 0
No output route: 0
Conflict relay server route: 0
Failed to add server input rule: 0
Unit or context is not active: 0
Total Relay Bindings Created: 8
Os clientes podem liberar o endereço atribuído por DHCPv6 depois de terminarem de usá-lo para a rede. A próxima seção mostra a saída de depuração associada à versão do endereço em DHCPv6 Stateful.
IPv6 DHCP: Received RELEASE from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::c671:feff:fe93:b51a (CLIENT)
dst ff02::1:2
type RELEASE(8), xid 3180815
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option SERVERID(2), len 10
00030001002414a33c94
option IA-NA(3), len 40
IAID 0x00040001, T1 0, T2 0
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
IPv6 DHCP_RELAY: Relaying RELEASE from fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP_RELAY: Creating relay binding for fe80::c671:feff:fe93:b51a at interface CLIENT
IPv6 DHCP_RELAY: to 2001:db8:200::2 via 2001:db8:200::2 using SERVER
IPv6 DHCP: Sending RELAY-FORWARD to 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::1
dst 2001:db8:200::2 (SERVER)
type RELAY-FORWARD(12), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 82
type RELEASE(8), xid 3180815
option ELAPSED-TIME(8), len 2
elapsed-time 0
option CLIENTID(1), len 10
00030001c471fe93b516
option SERVERID(2), len 10
00030001002414a33c94
option IA-NA(3), len 40
IAID 0x00040001, T1 0, T2 0
option IAADDR(5), len 24
IPv6 address 2001:db8:300:0:48ae:5f5d:8290:e926
preferred INFINITY, valid INFINITY
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP: Received RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP: detailed packet contents
src 2001:db8:200::2 (SERVER)
dst 2001:db8:200::1
type RELAY-REPLY(13), hop 0
link 2001:db8:100::1
peer fe80::c671:feff:fe93:b51a
option RELAY-MSG(9), len 45
type REPLY(7), xid 3180815
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option STATUS-CODE(13), len 9
status code SUCCESS(0)
status message: SUCCESS
option INTERFACE-ID(18), len 4
0x00000015
IPv6 DHCP_RELAY: Relaying RELAY-REPLY from 2001:db8:200::2 on SERVER
IPv6 DHCP_RELAY: relayed msg: REPLY
IPv6 DHCP_RELAY: to fe80::c671:feff:fe93:b51a
IPv6 DHCP: Sending REPLY to fe80::c671:feff:fe93:b51a on CLIENT
IPv6 DHCP: detailed packet contents
src fe80::219:7ff:fe24:2e44
dst fe80::c671:feff:fe93:b51a (CLIENT)
type REPLY(7), xid 3180815
option SERVERID(2), len 10
00030001002414a33c94
option CLIENTID(1), len 10
00030001c471fe93b516
option STATUS-CODE(13), len 9
status code SUCCESS(0)
status message: SUCCESS
Entendendo várias opções de DHCP
Exemplo de configuração de relé de DHCP ASA
Configurar o ASA para Passar o Tráfego IPv6
Exemplo de captura de pacote ASA com CLI e configuração ASDM
