Configurar o Guia de implantação do Gateway Celular 522-E do dia zero
Contents
Introdução
Este documento descreve a configuração inicial e o processo de instalação do Gateway Celular 522-E.
Informações de Apoio
Qualquer procedimento de configuração complexo está além do escopo desta publicação. O CG522-E é um dispositivo Plug and Play, mas as informações fornecidas facilitam o uso. Aqui está um hyperlink para toda a documentação publicada do CG522-E.
Pré-requisitos
Requisitos
A Cisco recomenda que você tenha conhecimento básico destes tópicos:
- Conceitos Básicos de Redes Celulares 5G
- Cisco IOS® XE e Cisco IOS® CG
Componentes Utilizados
CG522-E (v.17.04.01a)
Modem CG522-E EM9190 (v.SWIX55C_01.07.13.00)
WS-C3850-12X48U (v.03.07.04E)
As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Informações gerais do CG522-E
O CG522 funciona como um dispositivo NSA (não autônomo). Isso significa que a banda 5G está no plano de dados e o LTE no plano de controle. Como resultado, o tráfego precisa ser empurrado para dentro e para fora do CG522 para que o dispositivo NSA agregue de bandas 4G para bandas 5G.
Procedimento de instalação do hardware:
Painel lateral do gateway celular Cisco 522-E

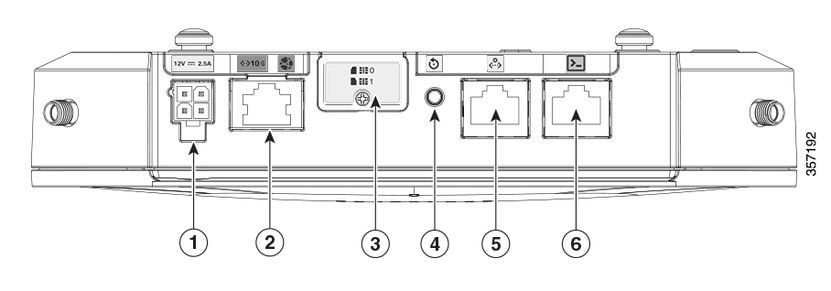

Esta figura mostra o painel lateral I/0 do CG522-E:
| 1 | Soquete PWR |
| 2 | Gigabit Ethernet-WAN |
| 3 | Tampa para slots SIM duplos (SIM 0 | SIM 1 |
| 4 | Botão Redefinir |
| 5 | Porta Aux |
| 6 | Console (RJ-45) |
Indicação de LEDs de status no CG522-E
| ◉ | sólido |
| ✺ | intermitente |
| ○ | desligado |
LEDs de Inicialização Inicial
| 4G | 5 G | Função |
| ◉ | ○ |
|
| ✺ / ○ | ○ |
|
| ◉ | ○ |
|
| ✺ / ○ | ○ |
|
LEDs nominais
| 4G | 5 G | Função |
| ◉ | ○ |
|
| ✺ / ○ | ○ |
|
| ○ | ◉ |
|
| ○ | ✺ / ○ |
|
LEDs de condição marginal
| 4G | 5 G | Função |
| ◉ | ◉ | Modo de baixa potência |
| ✺ / ○ ou ◉ | ✺ / ○ | Modo de mitigação térmica ativado, rádio ligado com sinal 4G |
| ✺ / ○ | ✺ / ○ ou ◉ | Modo de mitigação térmica ativado, rádio ligado com sinal 5G |
| ✺ / ○ | ✺ / ○ | Modo de mitigação térmica ativado, rádio desligado |

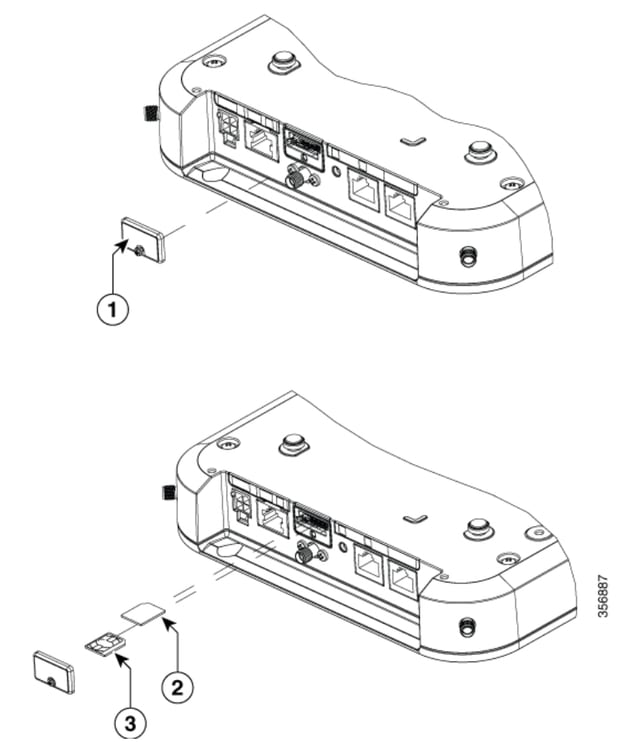

Instalação das placas SIM
Ao lado da porta Ethernet, o CG522-E tem uma tampa para os slots SIM. A tampa é presa por um parafuso Phillips. Remova com cuidado o parafuso para revelar os slots SIM.
O tamanho do SIM só é compatível com o MICRO SIM (Altura: 15 mm, largura: 12 mm, Espessura: 0,76 mm).
| 1 | Tampa SIM |
| 2 | Adaptador MICRO SIM |
| 3 | NANO SIM |
Note: Use um adaptador de cartão MICRO SIM para cartões NANO SIM.

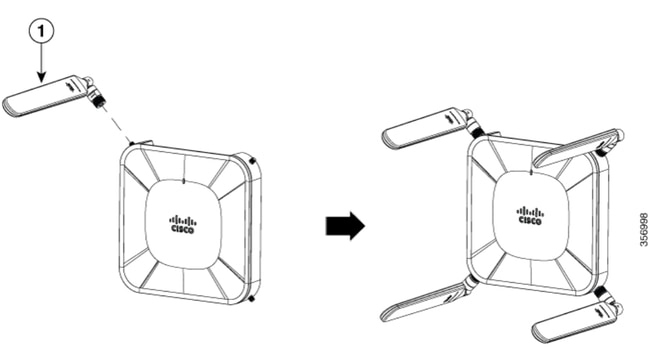

Instalação da antena 5G interna
Ocasionalmente, é necessário instalar uma antena 5G no CG522-E. A única antena 5G interna suportada é a 5G-ANTM-SMA-D (Multi-Band Swivel Mount Dipole antenna, Antena Dipolo de montagem giratória multibanda) (SMA). Para inserir a antena, verifique se não há energia no CG522-E, pegue a extremidade do conector macho SMA da antena e gire o conector no conector fêmea no CG522-E até ficar apertado moderadamente.
Note: O 5G-ANTM-SMA-D é para uso interno. A antena é projetada para se conectar a uma porta de antena dedicada no dispositivo. Não são necessárias ferramentas especiais para instalar a antena.
aviso: Utilize o guia de instalação 5G-ANTM-SMA-D para obter precauções de segurança e protocolos para operar com atividade elétrica.
Ligue o CG522-E
O CG522-E pode ser ligado por vários métodos, que incluem PoE+ e um conector de 4 pinos de bloco de energia de 12V 2,5A.
Para confirmar se o CG522-E é compatível com PoE, procure o símbolo de raio na porta ethernet.
Note: O cabo PoE+ não deve ter mais de 100 m. Se uma unidade CG522-E não PoE for substituída, a mesma será recebida.
Tip: Esta é a instalação de hardware no nível mais básico. Para obter mais informações, utilize este guia de instalação de hardware.
Procedimento de instalação do software:
Acesse o CG522-E através do console
O CG522-E pode ser acessado por sessão de console. Os parâmetros são:
- taxa de baud: 115200 bits/s
- 8 bits de dados
- sem paridade
- 1 bit de parada (8N1)
- nenhum controle de fluxo necessário
- nome de usuário: admin
- senha: número de série do dispositivo
Localize o número de série do dispositivo observando a parte inferior da unidade. Ele também aparece na sequência de inicialização. Esta mensagem é exibida:
Device is using default day0 password: xxxxxxxxxxx Acesse o CG522-E via SSH
O CG522-E pode ser acessado pelo SSH através de uma interface de Camada 2 a partir de um switch/roteador. Certifique-se de que a interface receba um endereço IP dentro da sub-rede 192.168.1.x, pois o endereço IP da interface padrão CG522-E está definido como 192.168.1.1.
No dispositivo de uplink (Switch/Roteador), configure estes comandos:
Switch# configure terminal
Switch(config)# interface
Switch(config-if)# no switchport Switch(config-if)# ip address 192.168.1.2 255.255.255.0 Switch(config-if)# exit Switch(config)# exit Switch# ssh -l admin 192.168.1.1 Password:
No CG522-E, os parâmetros iniciais são:
- Endereço IP: 192.168.1.1
- nome de usuário: admin
- senha: número de série do dispositivo
Localize o número de série do dispositivo observando a parte inferior da unidade. Ele também aparece na sequência de inicialização. Esta mensagem aparece no console:
Device is using default day0 password: xxxxxxxxxxx Tip: Você pode usar o SSH em uma SVI de um switch e depois o SSH no CG522-E com esse método; no entanto, uma SVI não é suficiente para comutar o CG522 e o dispositivo de uplink. Você deve incluir a interface L2 na interface de uplink do CG522-E.
Alterar a senha
Quando houver acesso ao console ou ao SSH, altere o nome de usuário e a senha do CG522-E com esses comandos.
CellularGateway# configure terminal
CellularGateway(config)# aaa authentication users user admin change-password old-password
Após implementar esses comandos, observe os prompts:
Value for 'old-password' (
): ********* Value for 'new-password' (
): ******** Value for 'confirm-password' (
): ********
Como visualizar a configuração atual
Execute este comando para ver a configuração atual do CG522-E:
CellularGateway# show running-configComo atualizar seu software CG522-E
É ideal atualizar seu CG522-E antes de usá-lo.
Use este procedimento para carregar e atualizar a versão do software do CG522-E.
- Tenha um servidor TFTP acessível, copie a imagem do software no servidor e garanta que as permissões no arquivo sejam tais que os usuários TFTP anônimos possam acessar o arquivo.
Para obter um guia de configuração abrangente para baixar e instalar software; clique aqui.
Primeiro, confirme a versão do CG522-E:
CellularGateway# show version
Active image
Product name = Cisco Cellular Gateway
Build version = 17.04.01a.0.211.1608270185..Bengaluru
Software version = 1.0.0
Build date = 2023-08-08_23.41
Build path = /san1/BUILD/workspace/CCO_c174_throttle_EIO/base/build_eio
Built by = aut
Firmware info
Uboot version = 2018.03-7.1.0-cwan-0.0.16
Uboot date = 10/06/2020
Last reboot reason = SoftReset
Em seguida, use este procedimento:
CellularGateway# gw-action:request software upgrade
tftp://192.168.1.2/cg-ipservices-17.09.04.SPA.bin
System is about to download and install the selected software, Continue? [no,yes] yes
Software successfully upgrade
CellularGateway# gw-action:request system reboot
System is about to reload, Continue? [yes,no]Note: Neste cenário, o Switch que está sendo utilizado como um servidor TFTP. O link para a página do software está neste hiperlink.
Como visualizar e alternar entre partições de imagem:
CellularGateway# show gw-system:system partition
Primary Image
Partition = image2
File name = cg-ipservices-17.09.04.SPA.bin
Version = 17.09.04.0.0.1691563291..Bengaluru
Build Date = Wed Aug 9 06:41:31 2023
Install Date = Sun Jun 4 02:03:23 2000
Boot Status = Boot Successful.
Backup Image
Partition = image1
File name = cg-ipservices.17.04.01a.SPA.bin
Version = 17.04.01a.0.211.1608270185..Bengaluru
Build date = Fri Dec 18 05:43:05 2020
Install Date = Fri Jun 22 11:13:59 2018
Boot Status = Boot Successful.
CellularGateway# gw-action:request software activate
System is about to reload, Continue? [yes,no]
Verificar PID, Tempo de atividade, Memória, Tamanho da Flash
Essas informações fornecidas são muito úteis para verificações de compatibilidade e solução de problemas. Para obter um guia de solução de problemas do CG522-E, clique neste hyperlink.
CellularGateway# show gw-system:system status
SYSTEM INFO
Platform PID = CG522-E
Product Serial Number = FGL2504LB7Y
System Up Time = up 15 days
Current Time = Thu Aug 24 22:37:22 UTC 2023
Current CPU Usage = 5%
RAM
Total Memory in KBytes = 993852
Memory Used in KBytes = 557760
Memory Free in KBytes = 436216
STORAGE
Disk type = Bootflash
Disk Size in KBytes = 999320
Disk Used in KBytes = 88944
Disk Available in KBytes = 841564
Disk Used Percentage = 10%
TEMPERATURE
Ambient temperature = 53 deg C
Power source = AC Verificar informações de hardware
As informações fornecidas aqui são muito úteis para verificações de compatibilidade e solução de problemas. Para obter um guia de solução de problemas do CG522-E, clique neste hiperlink.
CellularGateway# show cellular 1 hardware
Modem Firmware Version = SWIX55C_01.07.13.00 000000 jenkins
Device Model ID = EM9190
International Mobile Subscriber Identity (IMSI) = xxxxxxxxxxxxxxx
International Mobile Equipment Identity (IMEI) = yyyyyyyyyyyyyyy
Integrated Circuit Card ID (ICCID) = zzzzzzzzzzzzzzzzzzzz
Mobile Subscriber Integrated Services Digital Network Number (MSISDN) = xxxxxxxxxxx
Factory Serial Number (FSN) = yyyyyyyyyyyyyy
Current Modem Temperature = 43 deg C
PRI SKU ID = zzzzzzz
PRI Version = 016.006_004
Carrier = GENERIC
OEM PRI Version = 001.002
Modem Status = MODEM_STATE_NETWORK_READYVerificar Conexão da Sessão
Essas informações permitem determinar qual APN está conectado, o status da sessão e assim por diante.
Este é um exemplo de um status de sessão desconectada:
CellularGateway# show cellular 1 connection
Profile ID = 1
---------------------------
APN = broadband
Connectivity = Attach and Data
Session Status = Disconnected
Call end mode =
Session disconnect reason type = (0)
Session disconnect reason = (0)
Cellular Interface = 1/1
Backoff timer = NOT Running
Back off error count = 0
Back off timer index = 0
Back off timer array (in minutes) = 0 1 1 1 1 5 10 15 30 60
Period of Backoff = 0 minute(s)
Este é um exemplo de um status de sessão de conexão:
CellularGateway# show cellular 1 connection
Profile ID = 1
---------------------------
APN = broadband
Connectivity = Attach and Data
Session Status = Connected
IPv4 Address = x.x.x.x
IPv4 Gateway Address = y.y.y.y
IPv4 Primary DNS = z.z.z.z
IPv4 Secondary DNS = x.x.x.x
Tx Packets = 6821, Rx Packets = 6
Tx Bytes = 1301756, Rx Bytes = 888
Tx Drops = 0, Rx Drops = 0
Tx Overflow Count = 0, Rx Overflow Count = 0Verificar informações do rádio
Essas informações fornecidas são úteis para verificações de compatibilidade e solução de problemas. Para obter um guia de solução de problemas do CG522-E, clique neste hyperlink.
CellularGateway# show cellular 1 radio
Radio Power Mode = online
Radio Access Technology(RAT) Selected = LTE
LTE Rx Channel Number(PCC) = 0
LTE Tx Channel Number(PCC) = 0
LTE Band = 66
LTE Bandwidth = 20 MHz
Current RSSI = -60 dBm
Current RSRP = -94 dBm
Current RSRQ = -14 dB
Current SNR = 2.8 dB
Physical Cell Id = 119
Network Change Event = activated LTE
CellularGateway# show cellular 1 radio-details
Carrier Aggregation Status = Disabled
LTE RX Channel Number(PCC) = xxx
LTE TX Channel Number(PCC) = yyy
LTE Band = 66
LTE Bandwidth = 20 MHz
PCC CA information:
-------------------
LTE band class = 66
E-UTRA absolute radio frequency channel number of the serving cell = 0
Bandwidth = 20 MHz
Physical Cell Id = 119
Current RSRP in 1/10 dBm as measured by L1 = -94 dBm
Current RSSI in 1/10 dBm as measured by L1 = -63 dBm
Current RSRQ in 1/10 dBm as measured by L1 = -12 dB
Measured SINR in dB = 3.8 dB
Tracking area code information for LTE = 31891
5G CC information:
------------------
Current ENDC RSRP in 1/10 dBm as measured by L1 = -101 dBm
Current ENDC RSRQ in 1/10 dBm as measured by L1 = -14 dB
Measured ENDC SINR in dB = 4 dBAs informações 5G CC são uma indicação do uso de 5G. A banda selecionada atualmente mostra a utilização de LTE, mas como um dispositivo NSA, a banda LTE é selecionada devido a nenhum tráfego nessa simulação em particular.
Verificar e Configurar o Nome do Ponto de Acesso Celular (APN)
O CG522-E normalmente é capaz de configurar o APN automaticamente com base em seu SIM. Este procedimento é como confirmar um perfil APN ativo. Às vezes, é necessário configurar um perfil APN estático.
CellularGateway# show cellular 1 profile
PROFILE ID APN PDP TYPE STATE AUTHENTICATION USERNAME PASSWORD
---------------------------------------------------------------------------------
1 Broadband IPv4 ACTIVE none - -
2 ims IPv4v6 INACTIVE none - - Como configurar um APN personalizado:
CellularGateway# configure terminal
CellularGateway(config)# controller cellular 1
CellularGateway(config-cellular-1)# sim slot <# of sim slot in use>
CellularGateway(config-slot-0)# profile id <#> apn
pdn-type IPv4v6 authentication
username
password
CellularGateway(config-slot-0)# attach profile <#> CellularGateway(config-slot-0)# commit
Tip: Alguns APNs não exigem autenticação; o que significa que não é necessário definir nenhuma autenticação, se não for necessário. EX.: profile id <#> apn pdn-type IPv4v6 <— este é um comando válido.
Como remover um perfil APN:
CellularGateway# config term
Entering configuration mode terminal
CellularGateway(config)# controller cellular 1
CellularGateway(config-cellular-1)# sim slot 1
CellularGateway(config-slot-1)# no attach-profile 1
CellularGateway(config-slot-1)# no profile id 1 apn broadband
CellularGateway(config-slot-1)# commitNote: Nenhuma autenticação é necessária para LTE.
Note: A Verizon exige pelo menos 2 perfis; um perfil de anexo (geralmente vzwims ou ims) e um perfil de dados/padrão. A AT&T exige apenas um perfil, conforme necessário, para dados/padrão e perfis de conexão (banda larga).
Configurar o slot SIM primário e os comandos de failover do SIM
Execute estes comandos para definir o slot SIM primário e para utilizar a função de temporizador de failover SIM. Um failover manual seria definir novamente o slot SIM primário.
CellularGateway# config term
Entering configuration mode terminal
CellularGateway(config)# controller cellular 1
CellularGateway(config-cellular-1)# sim primary-slot <0/1>
CellularGateway(config-cellular-1)# commit
Commit complete.
CellularGateway(config-cellular-1)# endCellularGateway# config term
Entering configuration mode terminal
CellularGateway(config)# controller cellular 1
CellularGateway(config-cellular-1)# sim max-retry 5
CellularGateway(config-cellular-1)# sim failovertimer 7
CellularGateway(config-cellular-1)# commit
Commit complete.
CellularGateway(config-cellular-1)# end
CellularGateway# Verificar e configurar o firmware do modem CG522-E
Use este procedimento para carregar e atualizar a versão do firmware do modem CG522-E.
- Tenha um servidor TFTP acessível, copie a imagem do software no servidor e garanta que as permissões no arquivo sejam tais que os usuários TFTP anônimos possam acessar o arquivo.
- Crie um subdiretório para armazenar o firmware do modem.
- Confirme o firmware correto baseado na portadora SIM (visível na página de software).
- Copie os arquivos de firmware (.cwe e .nvu) nesse diretório.
Para obter um guia de configuração abrangente para baixar e instalar o firmware; clique aqui.
Use o procedimento abaixo:
CellularGateway# gw-action:request file download tftp://192.168.1.2/EM9190_01.07.13.00.cwe create_dir
INFO: Created folder
INFO: Accessing file EM9190_01.07.13.00.cwe from tftp://192.168.1.2/EM9190_01.07.13.00.cwe INFO: Please wait while the file is being downloaded to /flash/
/EM9190_01.07.13.00.cwe file received /flash/
/EM9190_01.07.13.00.cwe size(Bytes): 88960399 CellularGateway# gw-action:request file download tftp://192.168.1.2/EM9190_01.07.13.00_GENERIC_016.006_004.nvu create_dir
INFO:
Directory already exists INFO: Accessing file EM9190_01.07.13.00_GENERIC_016.006_004.nvu from tftp://192.168.1.2/EM9190_01.07.13.00_GENERIC_016.006_004.nvu INFO: Please wait while the file is being downloaded to /flash/
/EM9190_01.07.13.00_GENERIC_016.006_004.nvu file received /flash/
/EM9190_01.07.13.00_GENERIC_016.006_004.nvu size(Bytes): 69051 CellularGateway# cellular 1 upgrade firmware
Comandos para verificar o status do firmware:
CellularGateway# show cellular 1 firmware
Firmware Activation Mode = AUTO
INDEX CARRIER FW VERSION PRI VERSION STATUS
------------------------------------------------------
1 GENERIC 01.07.13.00_GEN 016.006_004 ACTIVE
CellularGateway# show cellular 1 hardware
Modem Firmware Version = SWIX55C_01.07.13.00 000000 jenkins
Device Model ID = EM9190
International Mobile Subscriber Identity (IMSI) = xxxxxxxxxxxxxxx
International Mobile Equipment Identity (IMEI) = yyyyyyyyyyyyyyy
Integrated Circuit Card ID (ICCID) = zzzzzzzzzzzzzzzzzzzz
Mobile Subscriber Integrated Services Digital Network Number (MSISDN) = xxxxxxxxxxx
Factory Serial Number (FSN) = yyyyyyyyyyyyyy
Factory Serial Number (FSN) = 4H0355006001A1
Current Modem Temperature = 43 deg C
PRI SKU ID = 1104703
PRI Version = 016.006_004
Carrier = GENERIC
OEM PRI Version = 001.002
Modem Status = MODEM_STATE_NETWORK_READYNote: Neste cenário, o switch de rede é utilizado como um servidor TFTP. Para a página de firmware, aqui está o hiperlink.
Como reiniciar o modem
A redefinição do modem não apaga nenhum conjunto de configurações. Ele funciona como uma reinicialização.
CellularGateway# cellular 1 modem-reset
cellular_modem_reset : Você também pode utilizar comandos AT para reinicializar o modem.
CellularGateway# cellular 1 modem-at-command
at!resetHistórico de revisões
| Revisão | Data de publicação | Comentários |
|---|---|---|
1.0 |
27-Jan-2025 |
Versão inicial |
FeedbackContate a Cisco
- Abrir um caso de suporte
- (É necessário um Contrato de Serviço da Cisco)
