Implante um CSR1000v/C8000v na plataforma de nuvem do Google

Introdução

Este documento descreve o procedimento para implantar e configurar um Cisco CSR1000v e um Catalyst 8000v (C800v) no Google Cloud Platform (GCP).

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• Tecnologias de virtualização / Máquinas Virtuais (VMs)
• Plataformas em nuvem

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Uma assinatura ativa do Google Cloud Platform com um projeto criado

• console GCP

• mercado de GCP

• Terminal Bash, Putty ou SecureCRT
• Chaves Secure Shell (SSH) públicas e privadas

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

A partir da versão 17.4.1, o CSR1000v se torna o C8000v com a mesma funcionalidade, mas com novos recursos adicionados, como o SD-WAN e o licenciamento do Cisco DNA. Para obter mais informações, verifique a ficha técnica oficial dos produtos:

Data Sheet do Cisco Cloud Services Router 1000v

Dados técnicos do software Cisco Catalyst 8000V Edge

Portanto, este guia é aplicável para a instalação de roteadores CSR1000v e C8000v.

Configuração do projeto

Observação: no momento em que este documento é escrito, os novos usuários têm 300 USD de créditos gratuitos para explorar totalmente o GCP como camada gratuita por um ano. Isso é definido pelo Google e não está sob o controle da Cisco.

Observação: este documento requer a criação de chaves SSH públicas e privadas. Para obter informações adicionais, consulte Gerar uma Chave SSH de Instância para Implantar um CSR1000v no Google Cloud Platform

Etapa 1. Garanta um projeto válido e ativo para a conta.

Verifique se sua conta tem um projeto válido e ativo, que deve estar associado a um grupo com permissões para o Mecanismo de Computação.

Para esta implantação de exemplo, um projeto criado no GCP é usado.

Observação: para criar um novo projeto, consulte Criar e gerenciar projetos.

Etapa 2. Crie um novo VPC e sub-rede.

Crie uma nova Virtual Private Cloud (VPC) e uma sub-rede que deve ser associada à instância CSR1000v.

É possível usar o VPC padrão ou um VPC e uma sub-rede criados anteriormente.

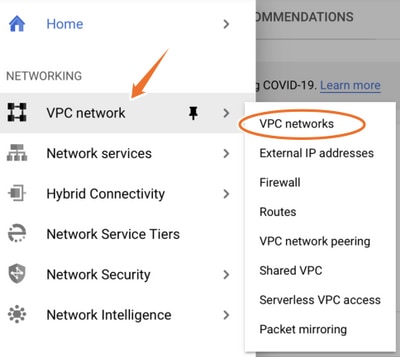

No painel de controle do console, selecione VPC network > VPC networks conforme mostrado na imagem.

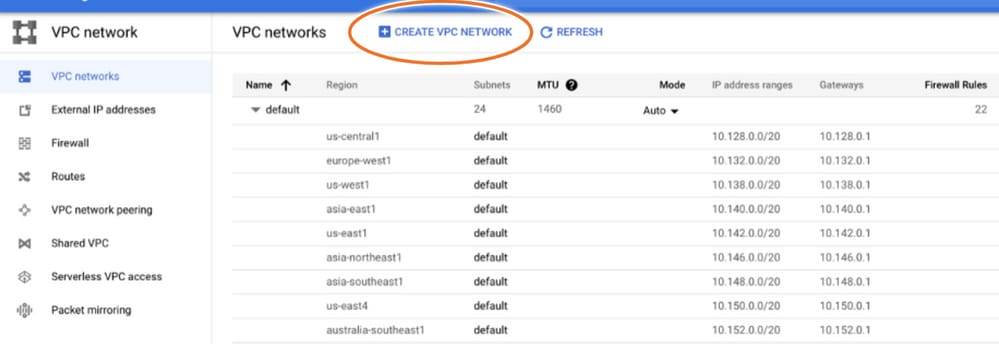

Selecione Create VPC Network como mostrado na imagem.

Observação: atualmente, o CSR1000v é implantado somente na região central dos EUA no GCP.

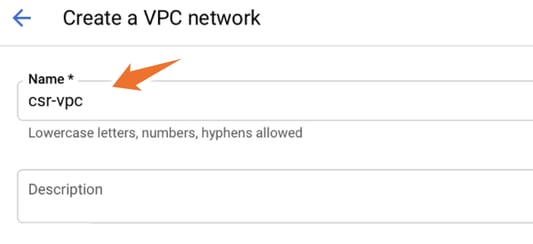

Configure o nome do VPC conforme mostrado na imagem.

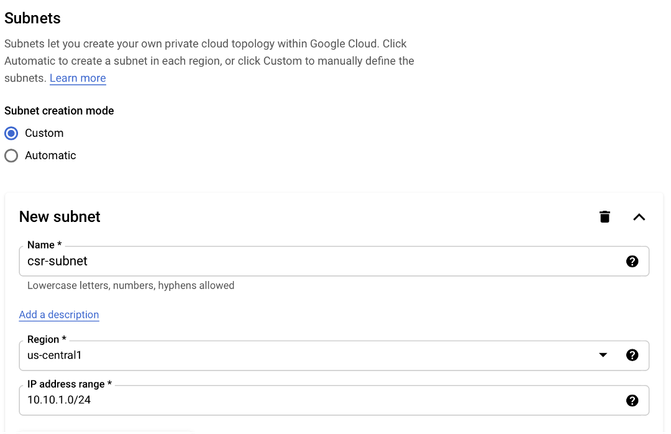

Configure o nome da sub-rede associado ao VPC e selecione a região us-central1.

Atribua um intervalo de endereços IP válido dentro do CIDR us-central1 de 10.128.0.0/20. como mostrado na imagem.

Deixe outras configurações como padrão e selecione o botão criar:

Observação: se "automático" for selecionado, o GCP atribuirá um intervalo válido automático dentro da região CIDR.

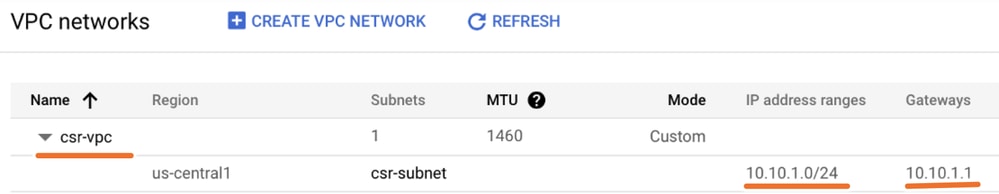

Quando o processo de criação terminar, o novo VPC aparecerá na seção Redes VPC, como mostrado na imagem.

Etapa 3. Implantação de Instância Virtual.

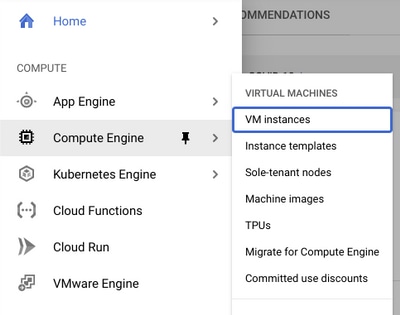

Na seção Mecanismo de computação, selecione Mecanismo de computação > instâncias de VM como mostrado na imagem.

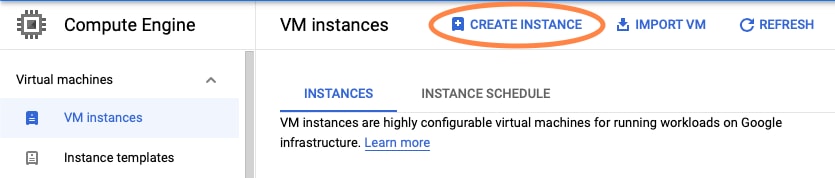

No painel da VM, selecione a guia Criar instância como mostrado na imagem.

 

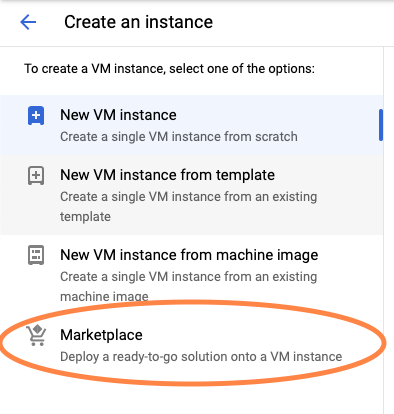

Use o mercado GCP como mostrado na imagem para exibir produtos da Cisco.

 

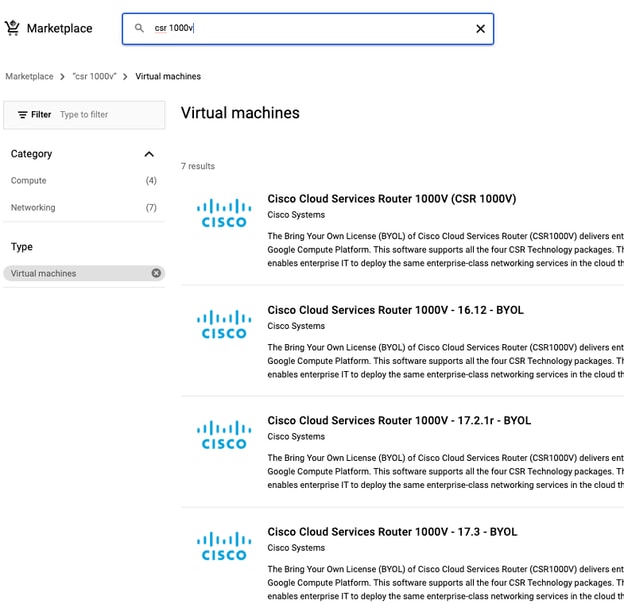

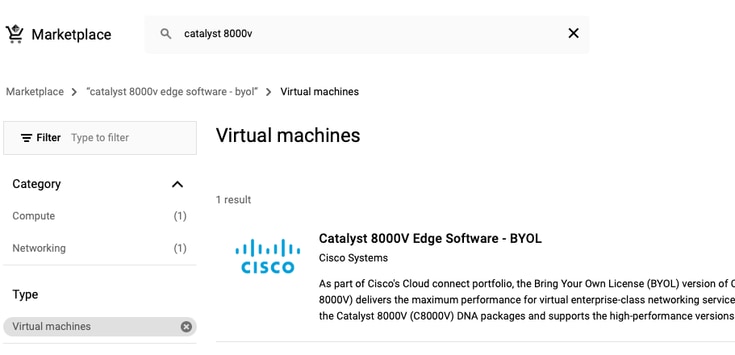

Na barra de pesquisa, digite Cisco CSR ou Catalyst C800v, escolha o modelo e a versão que atenda às suas necessidades e selecione Iniciar.

Para este exemplo de implantação, a primeira opção foi selecionada conforme mostrado na imagem.

 

 

Observação: BYOL significa "Bring Your Own License" (traga sua própria licença).

Observação: atualmente, o GCP não suporta o modelo de pagamento progressivo (PAYG).

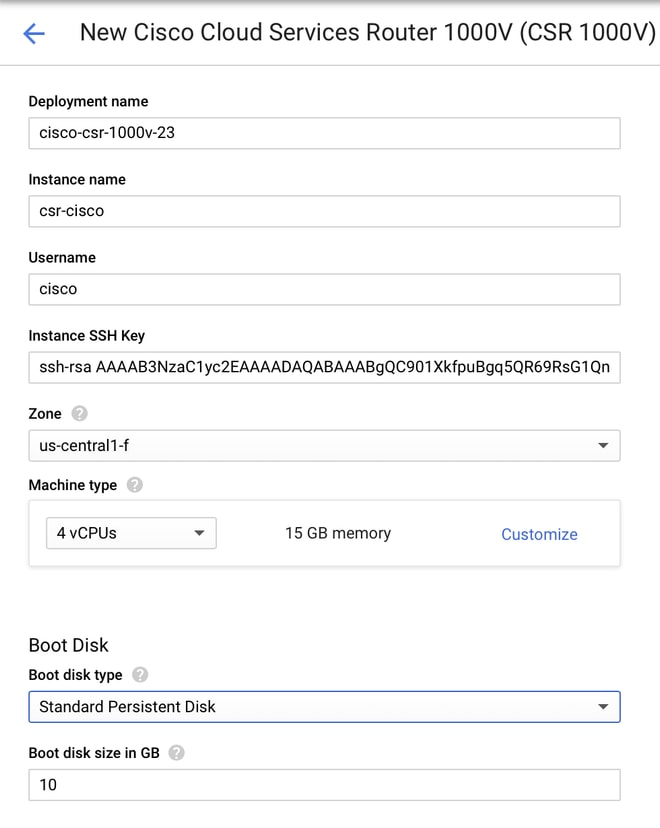

O GCP requer a inserção dos valores de configuração que devem ser associados à VM, como mostrado na imagem:

Um nome de usuário e uma chave pública SSH são necessários para implantar um CSR1000v/C8000v no GCP, como mostrado na imagem. Consulte Generate an Instance SSH Key to Deploy a CSR1000v in Google Cloud Platform se as chaves SSH não tiverem sido criadas.

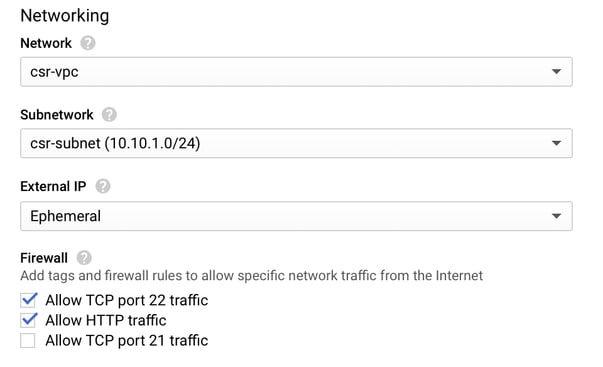

Selecione o VPC e a sub-rede criados antes e escolha Efêmero no IP externo, para ter um IP Público associado à instância, como mostrado na imagem.

Depois disso ser configurado. Selecione o botão de ativação.

Observação: a porta 22 é necessária para se conectar à instância do CSR via SSH. A porta HTTP é opcional.

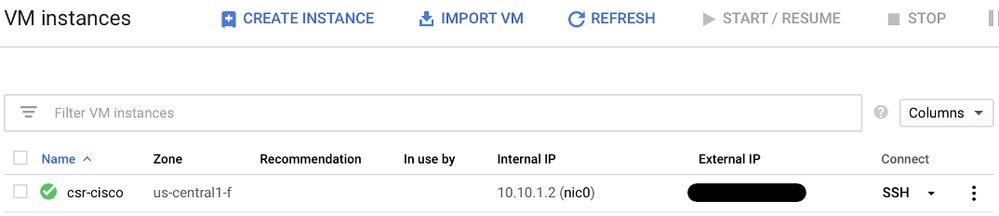

Quando a implantação estiver concluída, selecione Compute Engine > VM instances para verificar se o novo CSR1000v foi implantado com êxito, como mostrado na imagem.

 

Verificar Implantação

Conectar-se remotamente à nova instância

Os métodos mais comuns para fazer login em um CSR1000v/C8000V no GCP são a linha de comando em um terminal Bash, Putty e SecureCRT. Nesta seção, a configuração necessária para se conectar aos métodos anteriores.

Faça login no CSR1000v/C8000v com Bash Terminal

A sintaxe necessária para se conectar remotamente ao novo CSR é:

ssh -i private-key-path username@publicIPaddress

Exemplo:

$ ssh -i CSR-sshkey <snip>@X.X.X.X
The authenticity of host 'X.X.X.X (X.X.X.X)' can't be established.
RSA key fingerprint is SHA256:c3JsVDEt68CeUFGhp9lrYz7tU07htbsPhAwanh3feC4.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added 'X.X.X.X' (RSA) to the list of known hosts.

Se a conexão for bem-sucedida, o prompt CSR1000v será exibido

$ ssh -i CSR-sshkey <snip>@X.X.X.X

csr-cisco# show version
Cisco IOS XE Software, Version 16.09.01
Cisco IOS Software [Fuji], Virtual XE Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 16.9.1, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2018 by Cisco Systems, Inc.
Compiled Tue 17-Jul-18 16:57 by mcpre

Faça login no CSR1000v/C8000v com PuTTY

Para conectar com Putty, use o aplicativo PuTTYgen para converter a chave privada do formato PEM para PPK.

Consulte Convert Pem to Ppk File Using PuTTYgen para obter informações adicionais.

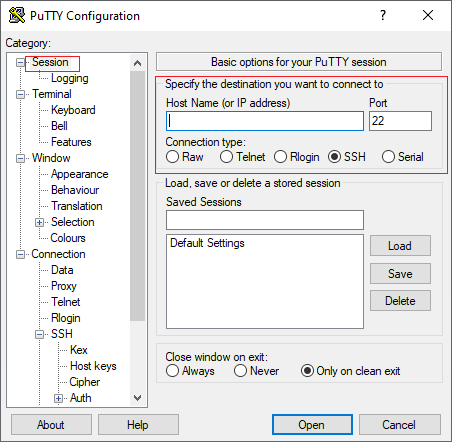

Depois que a chave privada for gerada no formato apropriado, você terá que especificar o caminho em Putty.

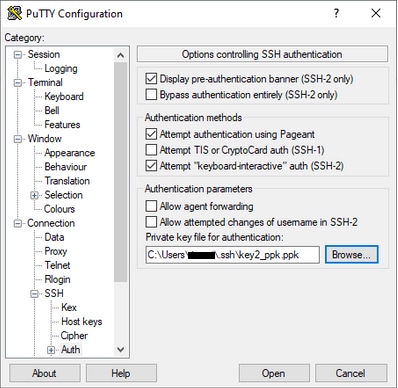

Selecione o arquivo de chave privada para a seção de autenticação na opção auth do menu SSH connection.

Navegue até a pasta onde a chave está armazenada e selecione a chave criada. Neste exemplo, as imagens mostram a visualização gráfica do menu Putty e o estado desejado:

 

 

 

Depois que a chave apropriada for selecionada, retorne ao menu principal e use o endereço IP externo da instância CSR1000v para se conectar via SSH, como mostrado na imagem.

 

Observação: o nome de usuário/senha definidos nas chaves SSH geradas são solicitados para fazer login.

log in as: cisco
Authenticating with public key "imported-openssh-key"
Passphrase for key "imported-openssh-key":

csr-cisco#

Faça login no CSR1000v/C8000V com SecureCRT

O CRT seguro requer a chave privada no formato PEM, que é o formato padrão para as chaves privadas.

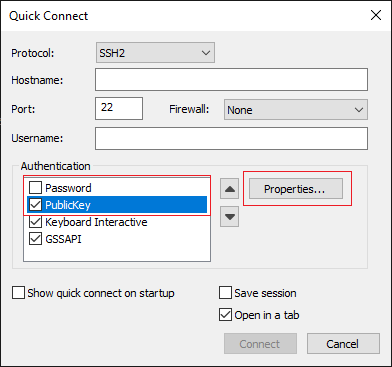

No CRT Seguro, especifique o caminho para a chave privada no menu:

File > Quick Connect > Authentication > Uncheck Password > PublicKey > Properties.

A imagem mostra a janela esperada.

 

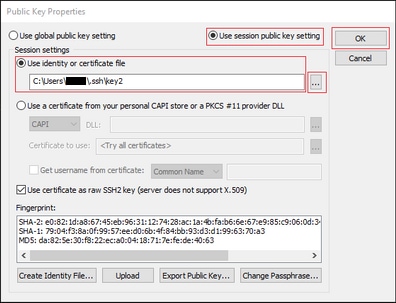

Selecione Use session public key string > Select Use identity or certificate file > Select ... > Navegue até o diretório e selecione a chave desejada > Select OK como mostrado na imagem.

 

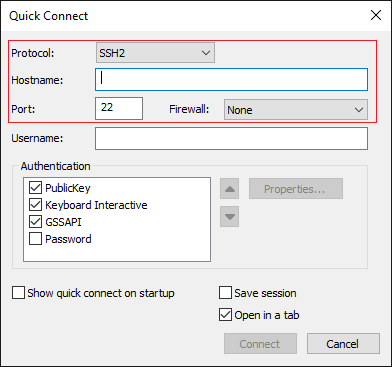

Finalmente, conecte-se ao IP externo do endereço da instância via SSH, como mostrado na imagem.

 

Observação: o nome de usuário/senha definidos nas chaves SSH geradas são solicitados para fazer login.

csr-cisco# show logging
Syslog logging: enabled (0 messages dropped, 3 messages rate-limited, 0 flushes, 0 overruns, xml disabled, filtering disabled)

No Active Message Discriminator.
<snip>
*Jan 7 23:16:13.315: %SEC_log in-5-log in_SUCCESS: log in Success [user: cisco] [Source: X.X.X.X] [localport: 22] at 23:16:13 UTC Thu Jan 7 2021
csr-cisco#

Métodos adicionais de login de VM

Observação: consulte Conectar-se a VMs Linux usando a documentação de métodos avançados.

Autorizar usuários adicionais a fazer login no CSR1000v/C8000v no GCP

Depois que o login na instância do CSR1000v for bem-sucedido, é possível configurar usuários adicionais com esses métodos.

Configurar um novo nome de usuário/senha

Use esses comandos para configurar um novo usuário e uma nova senha.

enable
configure terminal
username <username> privilege <privilege level> secret <password>
end

Exemplo:

csr-cisco# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
csr-cisco(config)#

csr-cisco(config)# username cisco privilege 15 secret cisco
csr-cisco(config)# end
csr-cisco#

Um novo usuário agora pode fazer login na instância do CSR1000v/C8000v.

Configurar um novo usuário com chave SSH

Para obter acesso à instância CSR1000v, configure a chave pública. As chaves SSH nos metadados da instância não fornecem acesso a CSR1000v.

Use estes comandos para configurar um novo usuário com uma chave SSH.

configure terminal
ip ssh pubkey-chain
username <username>
key-string
<public ssh key>
exit
end

Observação: o comprimento máximo da linha na CLI da Cisco é de 254 caracteres, portanto, a sequência de chaves não pode se ajustar a essa limitação. É conveniente envolver a sequência de chaves para se ajustar a uma linha de terminal. Os detalhes sobre como superar essa limitação são explicados em Gerar uma Chave SSH de Instância para Implantar um CSR1000v na Plataforma de Nuvem do Google

$ fold -b -w 72 /mnt/c/Users/ricneri/.ssh/key2.pub
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQDldzZ/iJi3VeHs4qDoxOP67jebaGwC6vkC
n29bwSQ4CPJGVRLcVSNPcPPqVydiXVEOG8e9gFszkpk6c2meO+TRsSLiwHigv28lyw5xhn1U
ck/AYpy9E6TyEEu9w6Fz0xTG2Qhe1n9b5Les6K9PFP/mR6WUMbfmaFredV/sADnODPO+OfTK
/OZPg34DNfcFhglja5GzudRb3S4nBBhDzuVrVC9RbA4PHVMXrLbIfqlks3PCVGOtW1HxxTU4
FCkmEAg4NEqMVLSm26nLvrNK6z7lRMcIKZZcST+SL6lQv33gkUKIoGB9qx/+DlRvurVXfCdq
3Cmxm2swHmb6MlrEtqIv cisco
$

csr-cisco# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
csr-cisco(config)#

csr-cisco(config)# ip ssh pubkey-chain
csr-cisco(conf-ssh-pubkey)# username cisco
csr-cisco(conf-ssh-pubkey-user)# key-string
csr-cisco(conf-ssh-pubkey-data)#ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQDldzZ/iJi3VeHs4qDoxOP67jebaGwC
csr-cisco(conf-ssh-pubkey-data)#6vkCn29bwSQ4CPJGVRLcVSNPcPPqVydiXVEOG8e9gFszkpk6c2meO+TRsSLiwHigv28l
csr-cisco(conf-ssh-pubkey-data)#yw5xhn1Uck/AYpy9E6TyEEu9w6Fz0xTG2Qhe1n9b5Les6K9PFP/mR6WUMbfmaFredV/s
csr-cisco(conf-ssh-pubkey-data)#ADnODPO+OfTK/OZPg34DNfcFhglja5GzudRb3S4nBBhDzuVrVC9RbA4PHVMXrLbIfqlk
csr-cisco(conf-ssh-pubkey-data)#s3PCVGOtW1HxxTU4FCkmEAg4NEqMVLSm26nLvrNK6z7lRMcIKZZcST+SL6lQv33gkUKI
csr-cisco(conf-ssh-pubkey-data)#oGB9qx/+DlRvurVXfCdq3Cmxm2swHmb6MlrEtqIv cisco
csr-cisco(conf-ssh-pubkey-data)# exit
csr-cisco(conf-ssh-pubkey-user)# end
csr-cisco#

Verifique os usuários configurados ao fazer login no CSR1000v/C8000v

Para confirmar se a configuração foi definida corretamente, faça login com as credenciais criadas ou com o par de chaves privadas para a chave pública com as credenciais adicionais.

No lado do roteador, consulte o log de login bem-sucedido com o endereço IP do terminal.

csr-cisco# show clock
*00:21:56.975 UTC Fri Jan 8 2021
csr-cisco#

csr-cisco# show logging
Syslog logging: enabled (0 messages dropped, 3 messages rate-limited, 0 flushes, 0 overruns, xml disabled, filtering disabled)

<snip>
*Jan 8 00:22:24.907: %SEC_log in-5-log in_SUCCESS: log in Success [user: <snip>] [Source: <snip>] [localport: 22] at 00:22:24 UTC Fri Jan 8 2021
csr-cisco#

Troubleshooting

Se a mensagem de erro "Operation Timed Out" for exibida.

$ ssh -i CSR-sshkey <snip>@X.X.X.X
ssh: connect to host <snip> port 22: Operation timed out

 

Possíveis causas

• A instância não concluiu sua implantação.
• O endereço público não é aquele atribuído à nic0 na VM.

Solução

Aguarde a conclusão da implantação da VM. Geralmente, uma implantação do CSR1000v leva até 5 minutos para ser concluída.

Se for necessária uma senha

Se for necessária uma senha:

$ ssh -i CSR-sshkey <snip>@X.X.X.X
Password:
Password:

 

Possível causa

• O nome de usuário ou a chave privada está incorreto.
• Em versões mais recentes de sistemas operacionais como MacOS ou Linux, o utilitário OpenSSH não tem RSA habilitado por padrão.

Solução

• Certifique-se de que o nome de usuário seja o mesmo que foi especificado quando CSR1000v/C8000v foi implantado.
• Certifique-se de que a chave privada seja a mesma que você incluiu no momento da implantação.
• Especifique o tipo de chave aceita no comando ssh.

ssh -o PubkeyAcceptedKeyTypes=ssh-rsa -i <private_key> <user>@<host_ip>
