Introdução
Este documento descreve como fazer uma captura de pacotes em um Cisco SD-WAN vManage.
Pré-requisitos
Requisitos
A Cisco recomenda que você tenha conhecimento destes tópicos:
- Rede de longa distância definida por software da Cisco (SD-WAN)
- Analisador de pacotes
Componentes Utilizados
Este documento é baseado nestas versões de software e hardware:
As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Informações de Apoio
As informações de fundo contêm a explicação do que é o recurso de Captura de Pacotes em um vManage, os benefícios de usar essa ferramenta e o número de protocolos que podem ser usados para filtrar o tráfego interessado.
A Captura de pacotes no vManage permite capturar e analisar o tráfego de pacotes na rede SD-WAN. Aqui estão alguns benefícios importantes para usar esta ferramenta:
Diagnóstico de Problemas: A captura de pacotes é uma ferramenta valiosa para solucionar problemas de rede. Isso pode ser usado para analisar pacotes e determinar a causa de problemas de desempenho, latência ou perda de pacotes.
Filtragem e captura seletiva: o vManage permite configurar filtros para capturar apenas o tráfego relevante, o que reduz a carga na rede e facilita a análise de pacotes específicos.
Segurança: esse recurso pode ser usado para identificar padrões de tráfego mal-intencionado ou atividade suspeita na rede.
Decimal |
Iniciais |
Protocolo |
RFC |
1 |
ICMP |
Internet Control Message Protocol (Protocolo de Mensagem de Controle da Internet) |
RFC 792 |
2 |
IGMP |
Internet Group Management Protocol |
RFC 1112 |
4 |
IP |
IP en IP (encapsulación) |
RFC 2003 |
6 |
TCP |
Protocolo de Controle de Transmissão |
RFC 793 |
8 |
EGP |
Exterior Gateway Protocol (Protocolo de Gateway Externo) |
RFC 888 |
9 |
IGP |
Interior Gateway Protocol |
|
17 |
UDP |
Protocolo de Datagrama do Usuário |
RFC 768 |
41 |
IPv6 |
Encapsulación IPv6 |
RFC 2460 |
47 |
GRE |
Encapsulamento de rota genérica |
|
50 |
ESP |
Encapsulando o payload de segurança |
RFC 2406 |
88 |
EIGRP |
EIGRP |
|
89 |
OSPF |
Abrir caminho mais curto primeiro |
RFC 1583 |
112 |
VRRP |
Virtual Router Redundancy Protocol (Protocolo de redundância de roteador virtual) |
RFC 3768 |
Procedimento
Etapa 1. Navegue até Monitor > Devices.
![Monitor Devices](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-00.png)

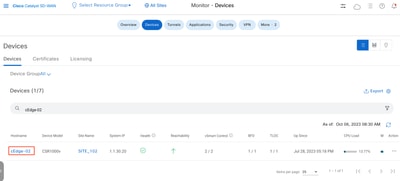

Etapa 2. Filtre o dispositivo e clique nas letras azuis.
Note:
Para versões 20.8.x e anteriores, a opção bidirecional não está presente. Portanto, há dois cenários para usar o recurso de captura de pacotes:
Unidirecional: Se o IP de Origem, o IP de Destino ou ambos forem filtrados, os pacotes serão capturados apenas em uma direção (da origem para o destino).
Bidirecional: se nenhuma das opções de filtro de tráfego for usada, os pacotes serão capturados em ambas as direções.
Para versões 20.9.x e posteriores: a opção Bidirectional está presente nessas versões. Portanto, se IP de origem, IP de destino ou ambos forem filtrados, a direção poderá ser selecionada como Unidirecional ou Bidirecional.
![Filter](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-01.png)

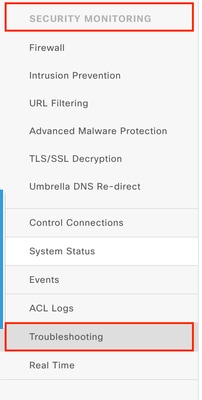

Etapa 3. Navegue até Monitoramento de segurança > Solução de problemas.
![Security Monitoring Troubleshooting](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-02.png)

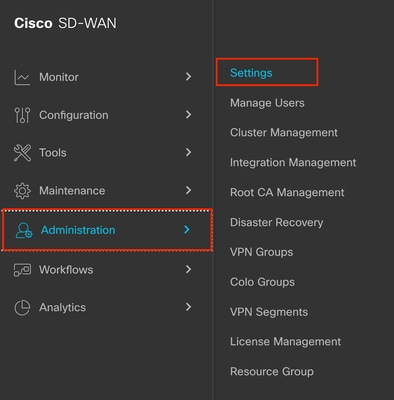

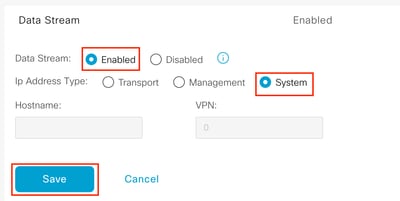

Etapa 4. Se você não vir a opção Captura de pacote, será necessário habilitar o recurso Fluxo de dados em Administração > Configurações > Fluxo de dados > Clique no lápis > Habilitado > Sistema > Salvar.
Observação: em Administration > Settings > Data Stream > as opções Transport, Management and System existem, você também pode habilitá-los, observe que para o Transport VPN você precisa usar um endereço IP VPN 0 e para Management um endereço IP VPN 512.
![Administration Settings](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-03.png)
![Data Stream](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-04.png)
Etapa 5. Agora você pode ver a opção Captura de pacotes na seção Tráfego, clique nela.
![Packet Capture](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-05.png)

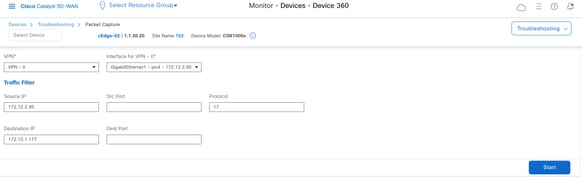

Etapa 6. Selecione os valores que você precisa para fazer a captura conforme mostrado aqui.
VPN: escolha de qual VPN você faz a captura
Interface: Escolha a interface dentro desta VPN
Filtro de tráfego: Aqui você pode escolher diferentes opções para filtrar o tráfego dessa interface e VPN, como:
- IP de origem: endereço IP de origem
- Porta de origem: Porta de origem
- Protocolo: como UDP, TCP, ICMP, etc.
- IP de destino: IP de destino
- Porta de destino: Porta de destino
Observação: para este documento, o protocolo 17 (UDP) foi selecionado, mas você pode usar o protocolo necessário. Para fazer isso, consulte a lista dos protocolos mais importantes neste documento.
![Values](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-06.png)

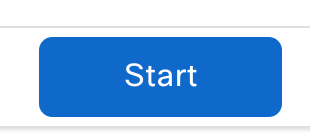

Passo 7. Depois de ter todos os valores necessários para fazer a captura, clique em Start.
![Start](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-07.png)
Etapa 8. Em seguida, o vManage começa a capturar os pacotes com os filtros especificados. Você pode pará-lo assim que receber pacotes suficientes enviados.
![Capture](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-08.png)

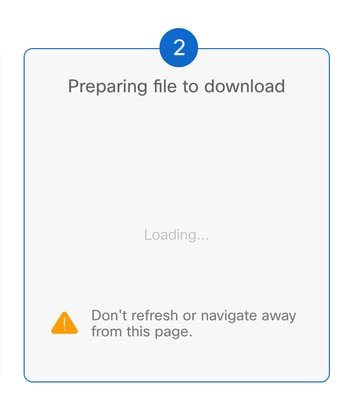

Etapa 9. Aguarde o vManage para preparar o arquivo a ser baixado.
![File](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-09.png)
Etapa 10. Em seguida, faça o download do arquivo de captura de pacote.
![Download](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-10.png)
Etapa 11. A captura está agora em seus arquivos, abra-a com um analisador de Pacotes suck como o Wireshark.
![Capture file](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-11.png)

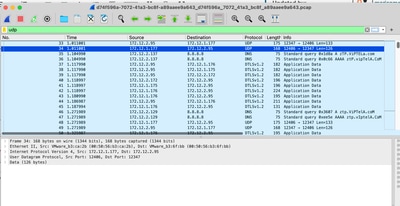

Como você pode ver, há muitas informações úteis que a captura pode fornecer, aqui os pacotes UDP foram capturados como esperado.
![Packets on Wireshark](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-12.png)
Ao abrir o pacote UDP, você verá as informações contidas nele.
![information on the packet](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-13.png)

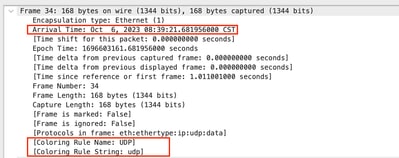

Nas informações do quadro você pode ver informações como Hora de chegada, Nome da regra de coloração, String da regra de coloração.
![Signaled info](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-14.png)

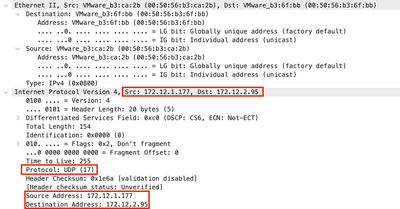

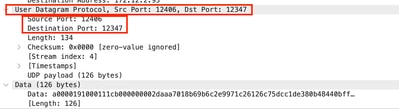

Você também pode ver os endereços IP de origem e destino, como as portas de origem e destino definidas anteriormente.
![Source Destination](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-15.png)
![ports](/c/dam/en/us/support/docs/routers/sd-wan/221085-perform-a-packet-capture-on-sd-wan-vmana-16.png)
