Configurar o PBR com o HTTP Path Monitor no FMC

Introdução

Este documento descreve como configurar o Roteamento Baseado em Políticas (PBR - Policy-Based Routing) com o Monitoramento de Caminho HTTP no Cisco Secure Firewall Management Center (FMC - Cisco Secure Firewall Management Center).

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• conhecimento básico de PBR
• Experiência básica do Cisco Secure Management Center
• Cisco Secure Firewall Threat Defense (FTD) básica

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Cisco Secure Firewall Management Center Virtual (FMCv) VMware executando a versão 7.4
• Dispositivo virtual Cisco Secure Firewall Threat Defense (FTDv) VMware executando a versão 7.4

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

No roteamento tradicional, os pacotes são roteados com base no endereço IP de destino; no entanto, é difícil alterar o roteamento de especificação de tráfego em um sistema de roteamento baseado em destino. O PBR oferece mais controle sobre o roteamento, estendendo e complementando os mecanismos existentes fornecidos pelos protocolos de roteamento.

O PBR permite definir a precedência do IP. Ele também permite a especificação de um caminho para determinado tráfego, como o tráfego prioritário sobre um link de alto custo. Com o PBR, o roteamento é baseado em critérios diferentes da rede de destino, como porta de origem, endereço de destino, porta de destino, aplicativos de protocolo ou uma combinação desses objetos. O PBR pode ser usado para classificar o tráfego de rede com base no aplicativo, nome de usuário, associação de grupo e associação de grupo de segurança. Esse método de roteamento é aplicável em situações em que vários dispositivos acessam aplicativos e dados em uma grande implantação de rede. Tradicionalmente, grandes implantações têm topologias que fazem o backhaul de todo o tráfego de rede para um hub como tráfego criptografado em uma VPN baseada em roteamento. Essas topologias geralmente resultam em problemas como latência de pacote, largura de banda reduzida e queda de pacote.

O PBR é suportado apenas no modo de firewall roteado e não é aplicado para conexões embrionárias. A aplicação baseada em HTTP é suportada em interfaces físicas, de canal de porta, de subinterfaces e de túnel de status. Não há suporte para ele em dispositivos de cluster.

Quando as interfaces configuradas derivam métricas como tempo de ida e volta (RTT), jitter, pontuação média de opinião (MOS) e perda de pacotes por interface, elas são usadas para determinar o melhor caminho para rotear o tráfego PBR. O Path Monitoring calcula métricas flexíveis para vários pontos remotos por interface. Para monitorar e determinar o melhor caminho para vários aplicativos por meio de uma política em um firewall de filial, o HTTP tem preferência sobre o ICMP pelos seguintes motivos:

• O ping HTTP pode derivar as métricas de desempenho do caminho até a camada de aplicação do servidor, onde o aplicativo está hospedado.
• A necessidade de alterar a configuração do firewall sempre que o endereço IP do servidor de aplicativos é alterado é removida, pois o domínio do aplicativo é rastreado em vez do endereço IP.

Configurar

Diagrama de Rede

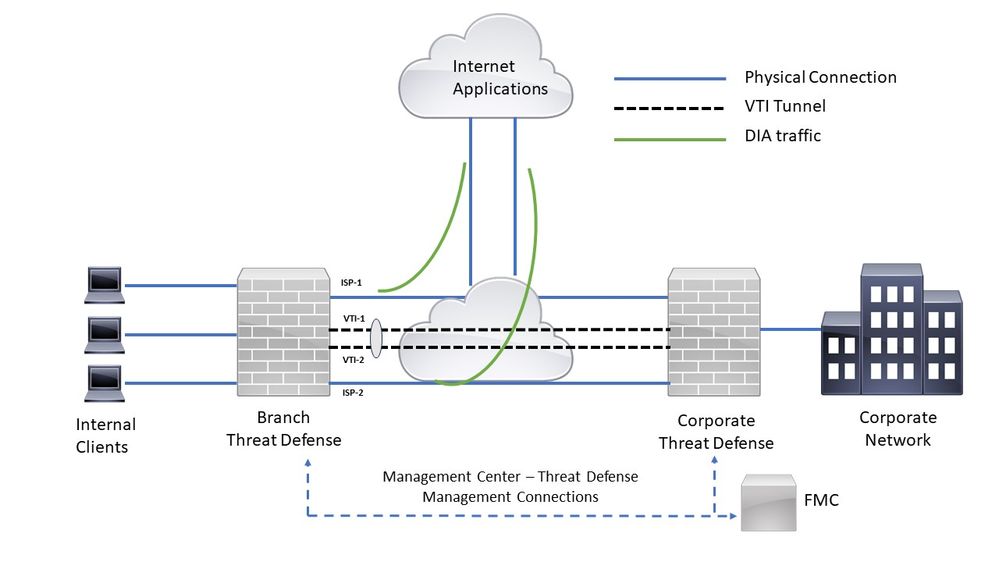

Considere um cenário típico de rede corporativa em que todo o tráfego da rede da filial é enviado através de uma VPN baseada em rota da rede corporativa e diverge para a extranet quando necessário. A próxima topologia mostra uma rede de filial conectada à rede corporativa por meio de uma VPN baseada em rota. Tradicionalmente, a defesa contra ameaças corporativa é configurada para lidar com o tráfego interno e externo da filial. Com a política de PBR, a defesa contra ameaças da filial é configurada com uma política que roteia tráfego específico para a rede WAN, em vez de túneis virtuais. O restante do tráfego flui pela VPN baseada em rota, como de costume.

Topologia de rede

A seção de configuração assume que as interfaces do ISP e VTI já estão configuradas para a defesa contra ameaças da filial no FMC seguro.

Configurar o PBR para o monitoramento de caminho HTTP

Esta seção de configuração mostra a configuração Path Monitoring nas interfaces ISP-1 e ISP-2.

Etapa 1. Criar uma lista de acesso estendida para aplicativos monitorados. Navegue até Objects > Object Management.

Objetos - Gerenciamento de Objetos

Etapa 2. Navegue até Access-list > Extended no menu à esquerda.

Lista de acesso - Estendida

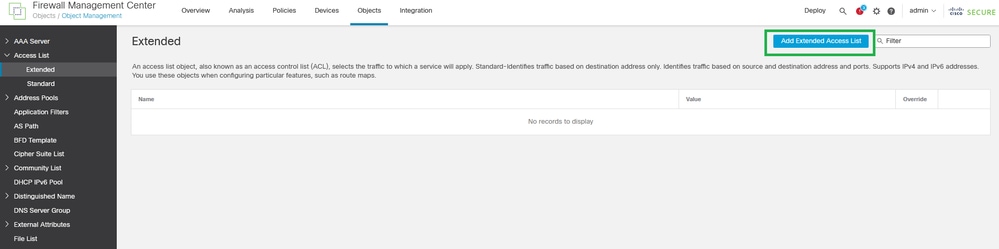

Etapa 3. Clique em Add Extended Access List.

Adicionar Lista de Acesso Estendida

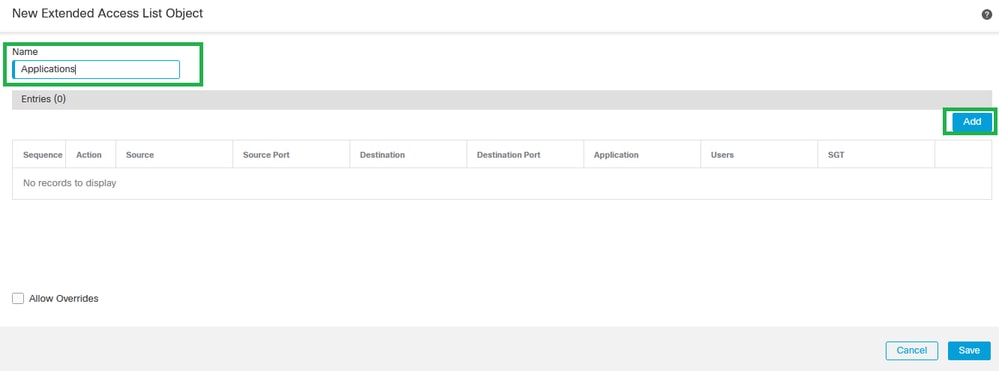

Etapa 4. Configure um nome na Lista de Acesso Estendida e clique em Add.

Novo Objeto da Lista de Acesso Estendida

Etapa 5. Clique em Application e escolha os aplicativos desejados (alguns aplicativos da Cisco foram escolhidos para este exemplo). Em seguida clique em Add.

Adicionar Entrada de Lista de Acesso Estendida

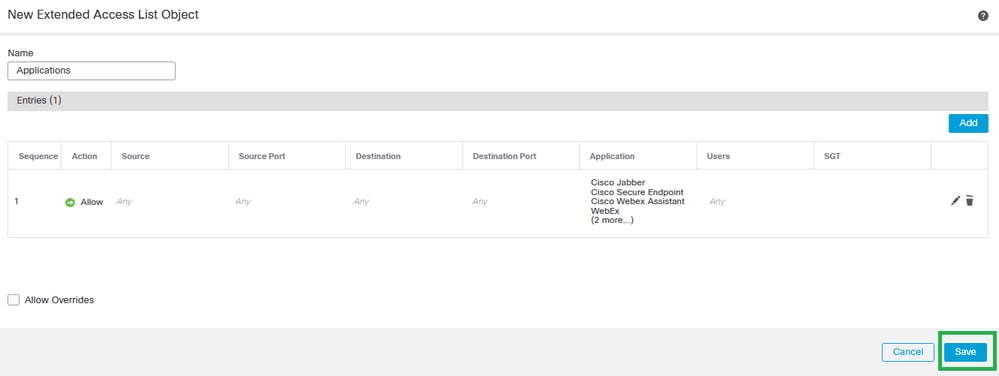

Etapa 6. Valide a configuração da Lista de acesso estendida e clique em Save.

Salvar Objeto da Lista de Acesso Estendida

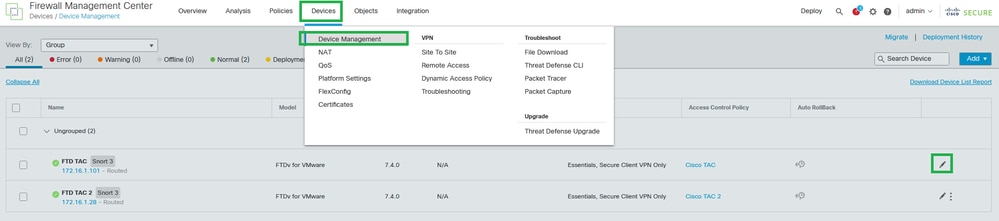

Etapa 7. Navegue até Devices > Device Managemente edite a defesa contra ameaças.

Dispositivo - Gerenciamento de dispositivos

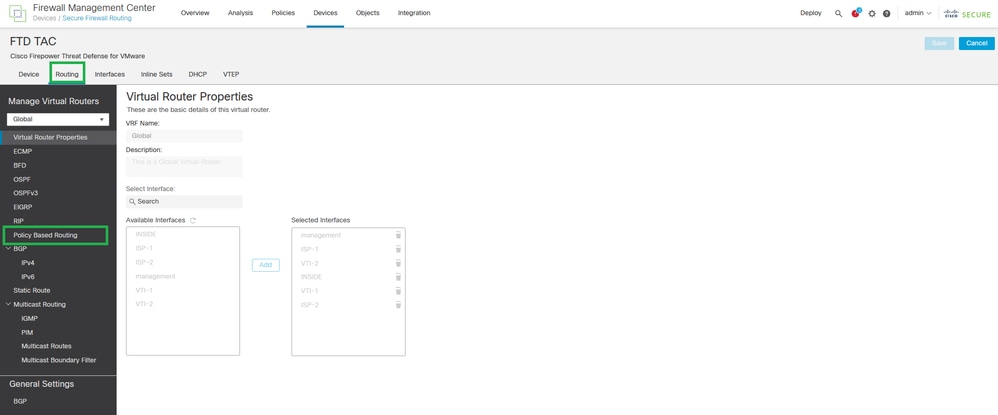

Etapa 8. Navegue até Routing > Policy-Based Routing.

Roteamento - Roteamento baseado em políticas

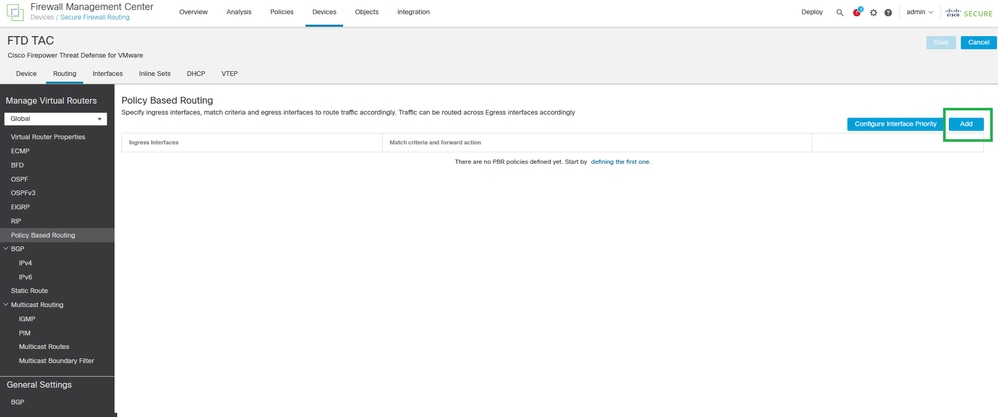

Etapa 9. Clique em Add.

Adicionar Roteamento Baseado em Política

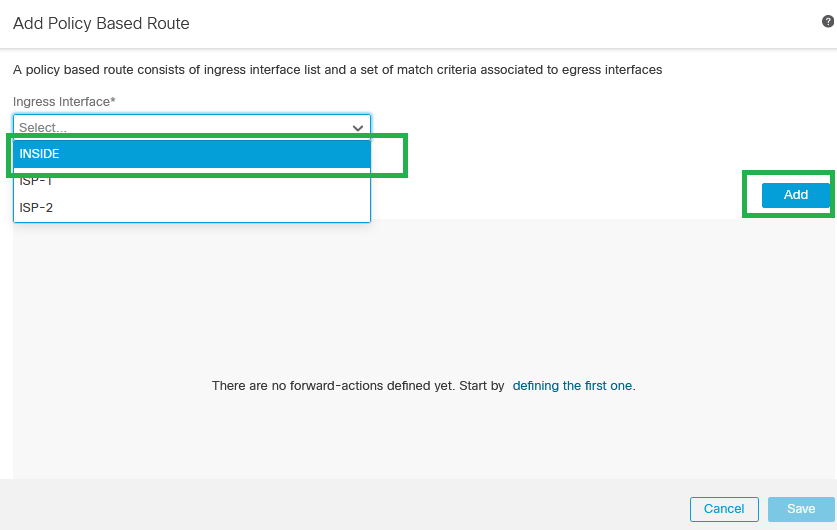

Etapa 10. Adicione a interface de entrada para a configuração de PBR (INSIDE neste exemplo) e clique em Add.

Adicionar Rota Baseada em Política

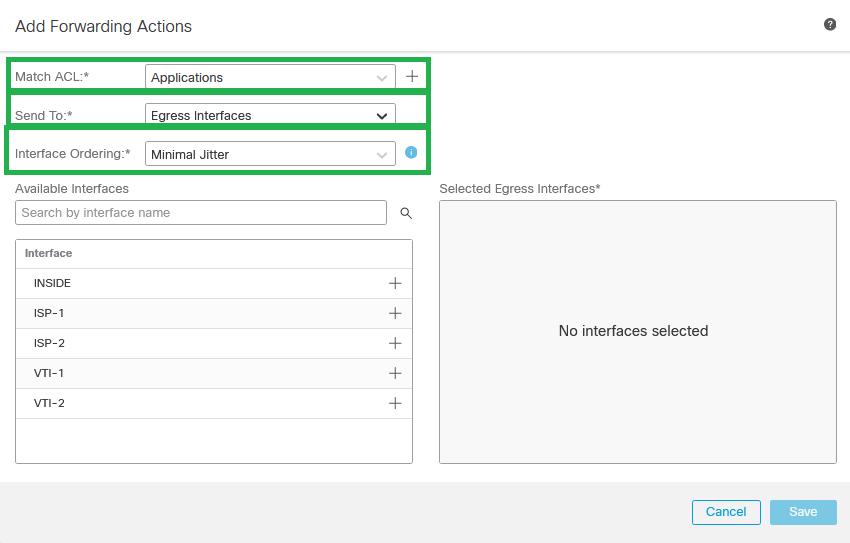

Etapa 11. Defina Critérios de Correspondência (com a Lista de Acesso Estendida Criada nas etapas anteriores), Interfaces de Saída e Ordenação de Interface.

Adicionar ações de encaminhamento

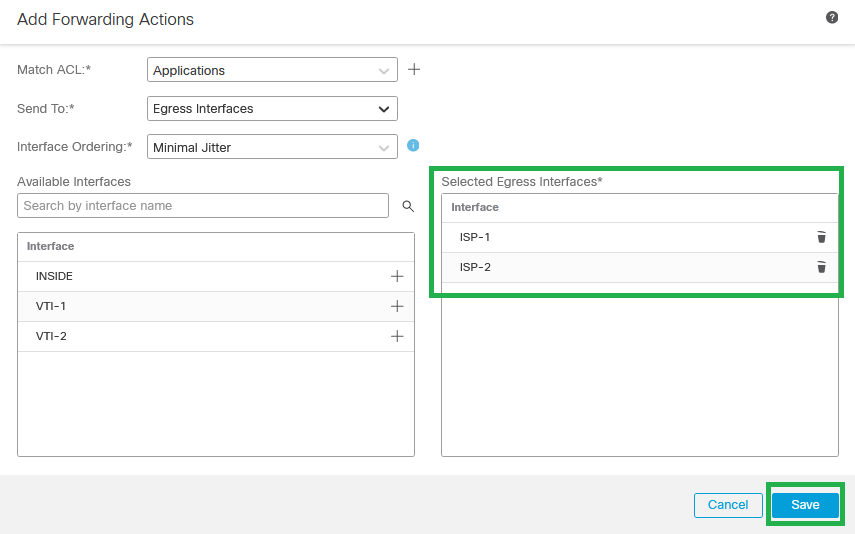

Etapa 12. Escolha as interfaces de saída (ISP-1 e ISP-2 para este exemplo) e clique em Save.

Interfaces de saída selecionadas

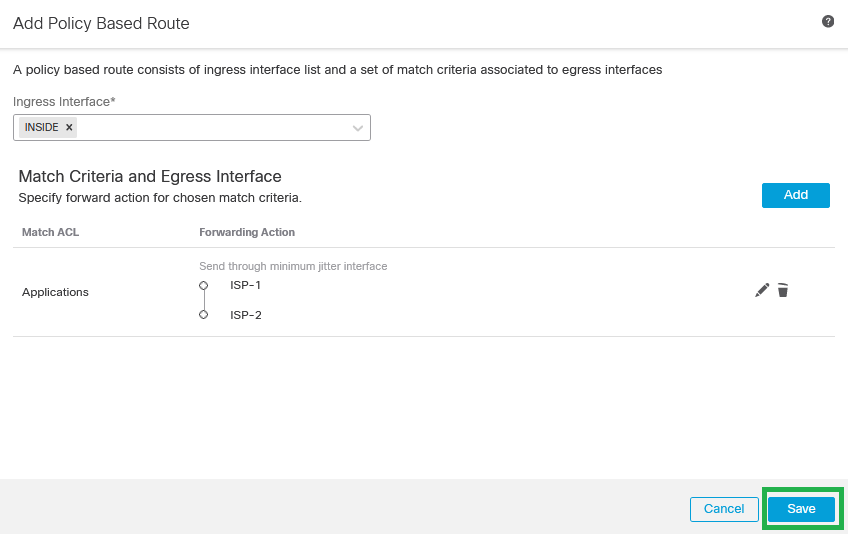

Etapa 13. Valide a configuração do PBR e clique em Save.

Validação de roteamento com base em políticas

Etapa 14. (Opcional) Repita as Etapas 9, 10, 11, 12 e 13 se forem criadas mais Listas de Controle de Acesso Estendidas ou se houver mais interfaces de origem onde a configuração de PBR deva ser aplicada.

Etapa 15. Salvar e implantar alterações do FMC.

Configurar ECMP (Equal-cost-multi-path, vários caminhos de custo igual)

Etapa 1. Navegue até Devices > Device Managemente edite a defesa contra ameaças.

Dispositivo - Gerenciamento de dispositivos

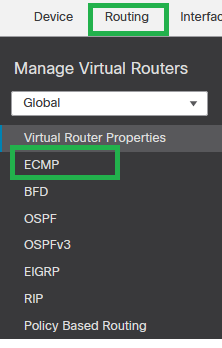

Etapa 2. Navegue até Routing > ECMP.

Roteamento - ECMP

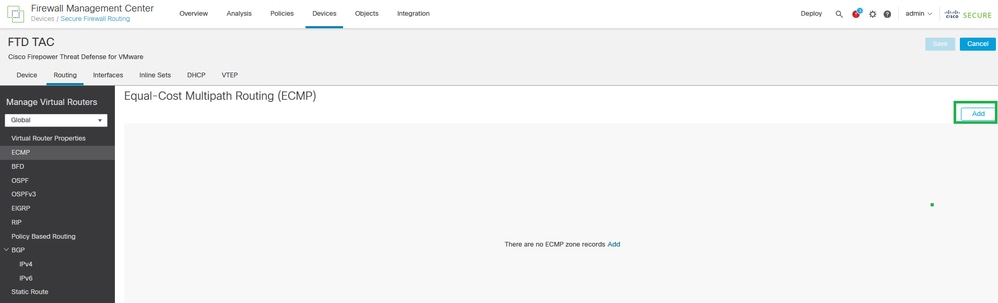

Etapa 3. Clique em Add para criar o ECMP entre os VTIs e as interfaces WAN (ISP-1 e ISP-2 para este guia de configuração).

Roteamento de vários caminhos de custo igual (ECMP)

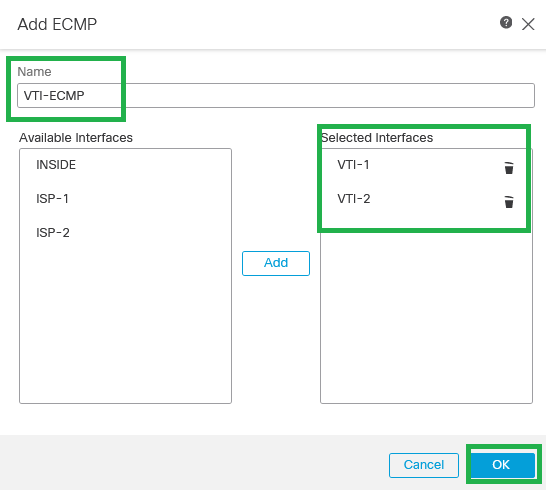

Etapa 4. Configure o nome ECMP, escolha todas as interfaces VTIs e clique em Add.

ECMP para VTIs

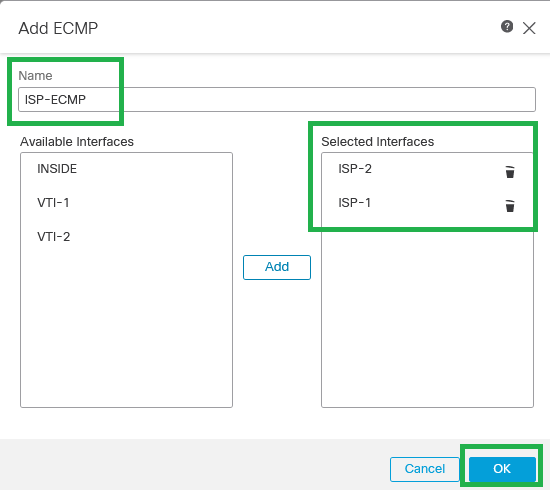

Etapa 5. Repita as etapas 3 e 4 para criar o ECMP entre as interfaces WAN (ISP-1 e ISP-2 para este guia de configuração).

ECMP para interfaces ISP

Etapa 6. Salve a configuração do ECMP.

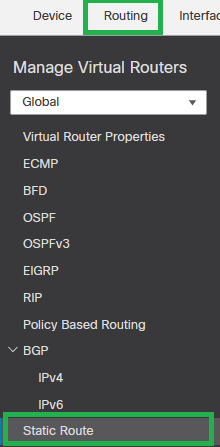

Passo 7. Configure as rotas estáticas para as interfaces de região a fim de balancear a carga. Navegue até Routing > Static Route.

Roteamento - Rota estática

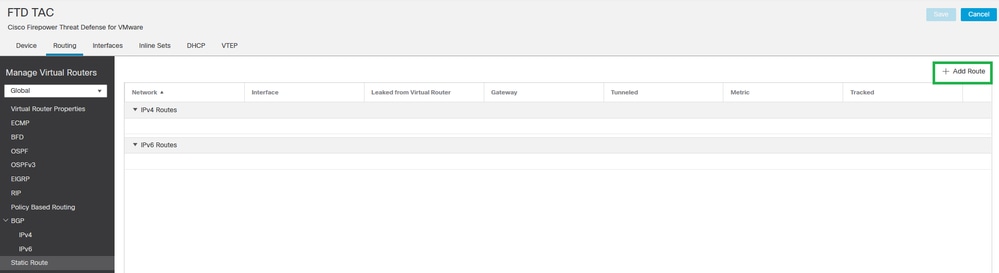

Etapa 8. Clique em + Add Route.

+ Adicionar rota

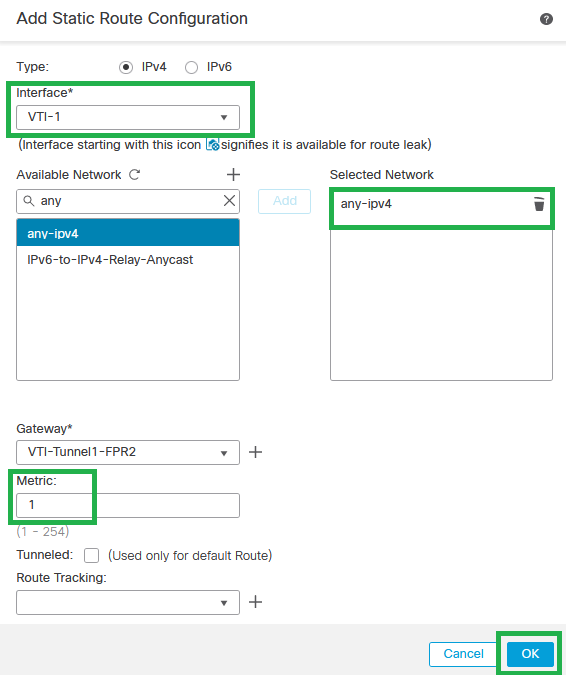

Etapa 9. Crie uma Rota Estática Padrão para a(s) interface(s) VTI (VTI-1 para este guia de configuração) com 1 como valor da métrica e clique em OK.

Rota estática padrão para VTI-1

Etapa 10. Repita a Etapa 8. se houver mais interfaces VTI configuradas.

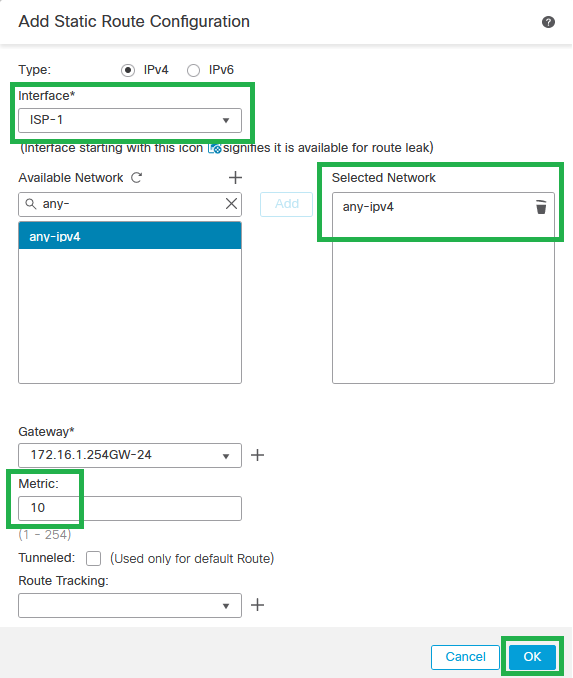

Etapa 11. Crie uma rota estática padrão para as interfaces WAN/ISP (ISP-1 para este guia de configuração) com um valor de métrica maior que o VTI e clique em OK.

Rota estática padrão para ISP-1

Etapa 12. Repita a Etapa 10 se houver mais interfaces WAN/ISP configuradas.

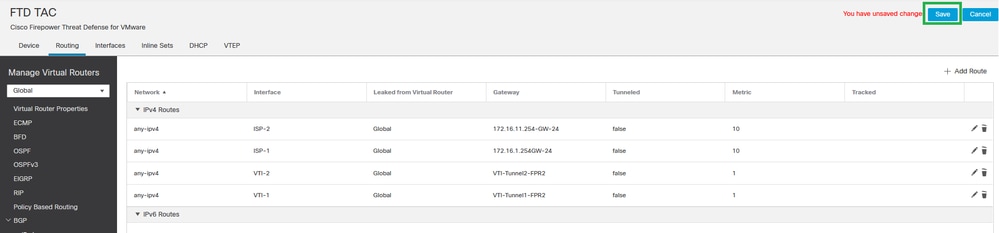

Etapa 13. Valide a configuração de rotas padrão e clique em OK.

Configuração de rota estática

Configurar DNS confiável para FTD seguro

Etapa 1. Navegue até Devices > Platform Settings.

Dispositivos - Configurações da plataforma

Etapa 2. Crie ou edite uma Política de Configurações de Plataforma existente.

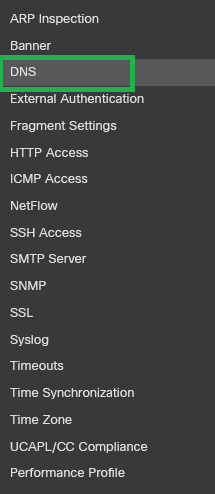

Etapa 3. Clique em DNS.

Configurações da plataforma DNS

Etapa 4. Enable DNS name resolution by devicee clique em Add ou escolha um grupo DNS existente. Escolher Make as defaulte clique em OK.

Adicionar grupo de servidores DNS

Etapa 5. Escolha as interfaces WAN/ISP na guia Interface Objects seção.

Configuração da interface DNS

Etapa 6. Salve as alterações.

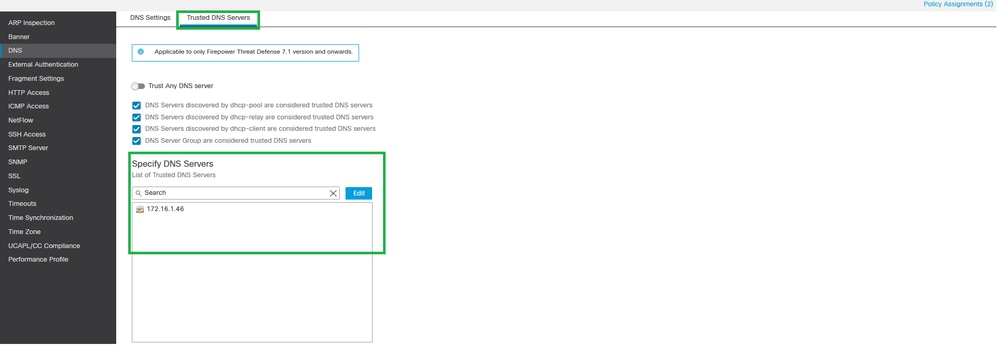

Passo 7. Navegue até a página Trusted DNS Servers e especificar os servidores DNS confiáveis.

Servidores DNS confiáveis

Etapa 8. Clique em Save e implantar as alterações.

Habilitar monitoramento de caminho

Etapa 1. Navegue até Devices > Device Managemente edite a defesa contra ameaças.

Dispositivo - Gerenciamento de dispositivos

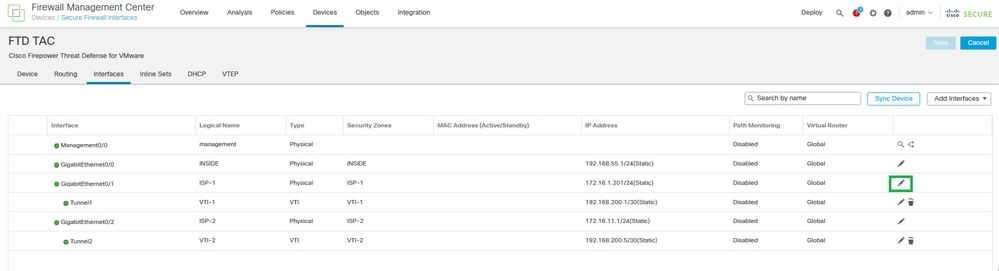

Etapa 2. Sob o comando Interfaces edite as interfaces WAN/ISP (ISP-1 e ISP-2 para este guia de configuração).

Configuração da interface

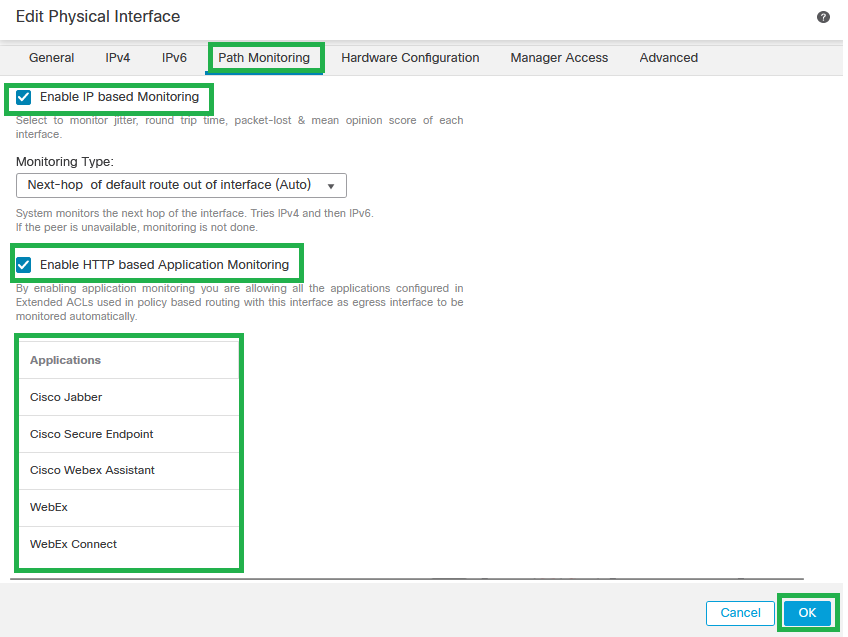

Etapa 3. Clique no botão Path Monitoring , escolha o Enable IP Monitoring e habilitar a HTTP-based Application Monitoring caixa de seleção. Em seguida clique em Save.

Configuração de monitoramento de caminho de interface

Etapa 4. Repita as etapas 2 e 3 para todas as interfaces WAN/ISP configuradas.

Etapa 5. Clique em Save e implantar as alterações.

Adicionar painel de monitoramento

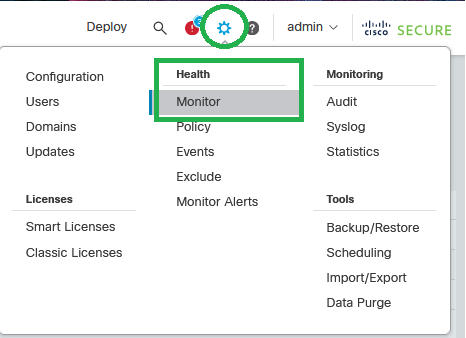

Etapa 1. Navegue até System > Health > Monitor.

Sistema - Integridade - Monitor

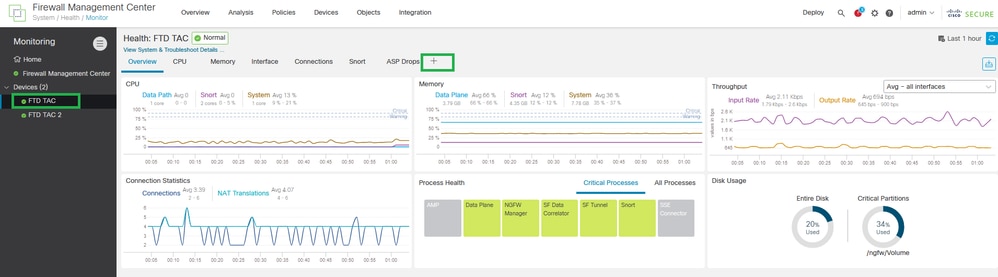

Etapa 2. Escolha o dispositivo FTD seguro e clique em Add New Dashboard.

Adicionar novo painel

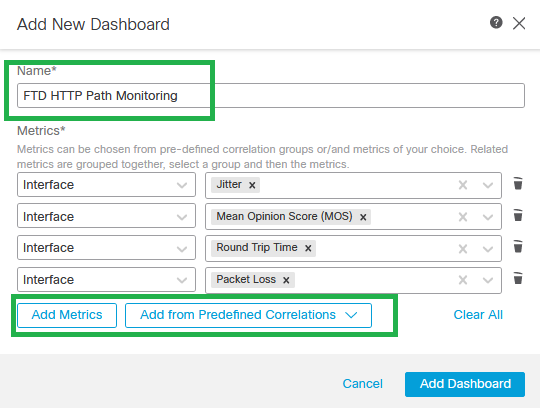

Etapa 3. Configure o Nome do Painel e, no Correlate Metrics , na lista suspensa, escolha Interface - Path Metrics. Em seguida clique em Add Dashboard.

Adicionar novo painel com métricas de caminho

Verificar

Esta seção descreve como verificar as rotas estáticas flutuantes, o ECMP, o grupo de objetos com aplicativos e as configurações de PBR.

Verifique a configuração das rotas padrão e das rotas estáticas flutuantes:

firepower# show run route
route VTI-1 0.0.0.0 0.0.0.0 192.168.200.1 1
route VTI-2 0.0.0.0 0.0.0.0 192.168.200.5 1
route ISP-1 0.0.0.0 0.0.0.0 172.16.1.254 10
route ISP-2 0.0.0.0 0.0.0.0 172.16.11.254 10

Verifique a configuração do ECMP:

firepower# sh run | i ecmp
zone ECMP-VTI ecmp
zone ECMP-ISP ecmp

Verifique se o tráfego está sendo balanceado pelo ECMP, na tabela de roteamento. A tabela de roteamento deve instalar ambas as rotas na tabela de roteamento do FTD seguro.

firepower# show route static

Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
SI - Static InterVRF, BI - BGP InterVRF
Gateway of last resort is 172.16.11.254 to network 0.0.0.0

S* 0.0.0.0 0.0.0.0 [1/0] via 192.168.200.5, VTI-2
[1/0] via 192.168.200.1, VTI-1

Verifique a configuração do mapa de rota PBR:

firepower# show run route-map
!
route-map FMC_GENERATED_PBR_1694885402369 permit 5
match ip address Applications
set adaptive-interface cost ISP-1 ISP-2
!

Verifique a ACL atribuída à configuração de PBR (verifique o nome da ACL na configuração do mapa de rota):

firepower# show run access-list | i Applications
access-list Applications extended permit ip any object-group-network-service FMC_NSG_639950173988

Verifique o grupo de objetos com os aplicativos atribuídos à lista de acesso (verifique o nome do grupo de objetos na configuração da ACL):

firepower# show run object-group
object-group network-service FMC_NSG_639950173988
network-service-member "Cisco Jabber"
network-service-member "Cisco Secure Endpoint"
network-service-member "Cisco Webex Assistant"
network-service-member "WebEx"
network-service-member "WebEx Connect"
network-service-member "Webex Teams"

Verifique a rota de política atribuída às interfaces de dados usadas na configuração de PBR:

interface GigabitEthernet0/0
nameif INSIDE
cts manual
propagate sgt preserve-untag
policy static sgt disabled trusted
security-level 0
ip address 172.16.35.1 255.255.255.0
policy-route route-map FMC_GENERATED_PBR_1694885402369
!
interface GigabitEthernet0/1
nameif ISP-1
cts manual
propagate sgt preserve-untag
policy static sgt disabled trusted
security-level 0
zone-member ECMP-ISP
ip address 172.16.1.202 255.255.255.0
policy-route path-monitoring auto
!
interface GigabitEthernet0/2
nameif ISP-2
security-level 0
zone-member ECMP-ISP
ip address 172.16.11.2 255.255.255.0
policy-route path-monitoring auto
!

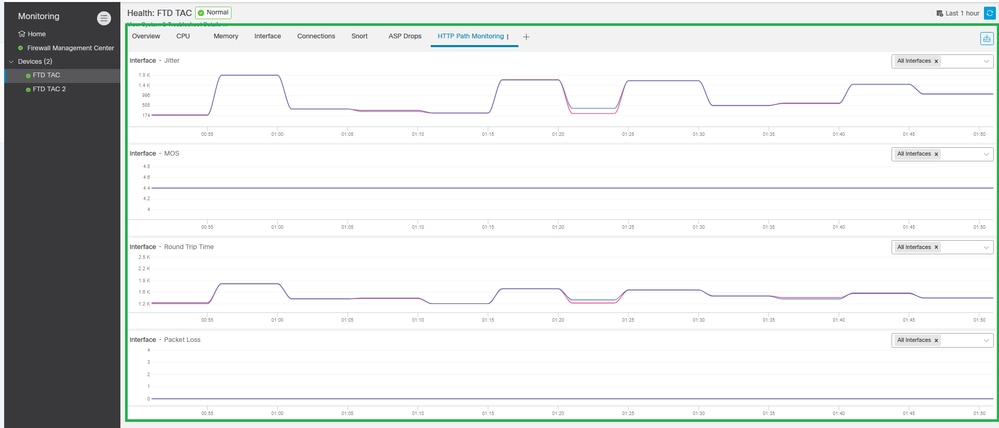

Verifique as estatísticas de Jitter, MOS, Round Trip Time e Packet Loss nas informações do Painel de monitoramento de caminho HTTP.

Verificar Painel de Monitoramento de Caminho HTTP

Troubleshooting

Em caso de falha no Path Monitoring, com o monitoramento baseado em IP habilitado, as interfaces WAN/ISP são configuradas para enviar pacotes de prova ICMP ao gateway configurado em rotas estáticas. Configure as capturas de ingresso/saída nas interfaces WAN/ISP para verificar se o ICMP funciona.

Captura de ingresso e saída:

firepower# cap in interface ISP-1 trace match icmp any any
firepower# cap in2 interface isP-2 trace match icmp any any

Captura de entrada:

firepower# show cap in

12 packets captured
1: 00:08:28.073604 172.16.1.202 > 172.16.1.254 icmp: echo request
2: 00:08:28.074672 172.16.1.254 > 172.16.1.202 icmp: echo reply
3: 00:08:29.150871 172.16.1.202 > 172.16.1.254 icmp: echo request
4: 00:08:29.151832 172.16.1.254 > 172.16.1.202 icmp: echo reply
5: 00:08:30.217701 172.16.1.202 > 172.16.1.254 icmp: echo request
6: 00:08:30.218876 172.16.1.254 > 172.16.1.202 icmp: echo reply
7: 00:08:31.247728 172.16.1.202 > 172.16.1.254 icmp: echo request
8: 00:08:31.248980 172.16.1.254 > 172.16.1.202 icmp: echo reply
9: 00:08:32.309005 172.16.1.202 > 172.16.1.254 icmp: echo request
10: 00:08:32.310317 172.16.1.254 > 172.16.1.202 icmp: echo reply
11: 00:08:33.386622 172.16.1.202 > 172.16.1.254 icmp: echo request
12: 00:08:33.387751 172.16.1.254 > 172.16.1.202 icmp: echo reply
12 packets shown
1: 00:08:28.073604 172.16.1.202 > 172.16.1.254 icmp: echo request
2: 00:08:28.074672 172.16.1.254 > 172.16.1.202 icmp: echo reply
3: 00:08:29.150871 172.16.1.202 > 172.16.1.254 icmp: echo request
4: 00:08:29.151832 172.16.1.254 > 172.16.1.202 icmp: echo reply
5: 00:08:30.217701 172.16.1.202 > 172.16.1.254 icmp: echo request
6: 00:08:30.218876 172.16.1.254 > 172.16.1.202 icmp: echo reply
7: 00:08:31.247728 172.16.1.202 > 172.16.1.254 icmp: echo request
8: 00:08:31.248980 172.16.1.254 > 172.16.1.202 icmp: echo reply
9: 00:08:32.309005 172.16.1.202 > 172.16.1.254 icmp: echo request
10: 00:08:32.310317 172.16.1.254 > 172.16.1.202 icmp: echo reply
11: 00:08:33.386622 172.16.1.202 > 172.16.1.254 icmp: echo request
12: 00:08:33.387751 172.16.1.254 > 172.16.1.202 icmp: echo reply
12 packets shown

Captura de saída:

firepower# show cap in2

12 packets captured

1: 00:08:28.073543 172.16.11.2 > 172.16.11.254 icmp: echo request
2: 00:08:28.074764 172.16.11.254 > 172.16.11.2 icmp: echo reply
3: 00:08:29.150810 172.16.11.2 > 172.16.11.254 icmp: echo request
4: 00:08:29.151954 172.16.11.254 > 172.16.11.2 icmp: echo reply
5: 00:08:30.217640 172.16.11.2 > 172.16.11.254 icmp: echo request
6: 00:08:30.218799 172.16.11.254 > 172.16.11.2 icmp: echo reply
7: 00:08:31.247667 172.16.11.2 > 172.16.11.254 icmp: echo request
8: 00:08:31.248888 172.16.11.254 > 172.16.11.2 icmp: echo reply
9: 00:08:32.308913 172.16.11.2 > 172.16.11.254 icmp: echo request
10: 00:08:32.310012 172.16.11.254 > 172.16.11.2 icmp: echo reply
11: 00:08:33.386576 172.16.11.2 > 172.16.11.254 icmp: echo request
12: 00:08:33.387888 172.16.11.254 > 172.16.11.2 icmp: echo reply
12 packets captured

Para verificar se o PBR funciona, você pode usar a ferramenta packet tracer para garantir que o tráfego do aplicativo seja roteado com o PBR.

firepower# packet-tracer input insIDE tcp 172.16.35.2 54352 'PUBLIC-IP-ADDRESS-FOR-WEBEX' $
---
[Output omitted]
---
Phase: 3
Type: PBR-LOOKUP
Subtype: policy-route
Result: ALLOW
Config:
route-map FMC_GENERATED_PBR_1694885402369 permit 5
match ip address Applications
set ip next-hop 172.16.1.254
Additional Information:
Matched route-map FMC_GENERATED_PBR_1694885402369, sequence 5, permit
Found next-hop 172.16.1.254 using egress ifc ISP-1
---
[Output omitted]
---
Result:
input-interface: INSIDE
input-status: up
input-line-status: up
output-interface: ISP-1
output-status: up
output-line-status: up
Action: allow

Informações Relacionadas

Documentos adicionais relacionados ao PBR com monitoração de caminho HTTP podem ser encontrados aqui:

• Configuração de roteamento com base em políticas no Guia de configuração de dispositivos do Secure Firewall Management Center
• Path Monitoring on Policy-Based Routing Configuration on Secure Firewall Management Center Device Configuration Guide (Monitoramento de caminho em configuração de roteamento baseada em política no Guia de configuração de dispositivo do Secure Firewall Management Center)
• Configurar Política de Roteamento Baseada em Política
• Exemplo de configuração para roteamento baseado em política
• Configurar exemplo para monitoramento de caminho PBR
• Adicionar Painel de Monitoramento de Caminho
• Configuração de Configurações de Plataforma DNS no Guia de Configuração de Dispositivo do Secure Firewall Management Center
• Suporte técnico e downloads da Cisco
