Configurar e examinar o proxy SOCKS no dispositivo da Web seguro

Introdução

Este documento descreve como o proxy SOCKS funciona no Cisco SWA e fornece uma visão geral de como ele roteia o tráfego entre um cliente e o servidor final

Como o proxy SOCKS funciona em um alto nível

Soquete Seguro (SOCKS) é um protocolo de rede que facilita a comunicação com servidores através de um proxy SOCKS (aqui, é SWA/WSA) roteando o tráfego de rede para o servidor real em nome de um cliente. O SOCKS foi projetado para rotear qualquer tipo de tráfego da camada de aplicação gerado por qualquer programa.
O SWA, por padrão, usa a porta TCP 1080 para escutar o tráfego SOCKS do cliente. Os clientes podem configurar o envio do tráfego socks para o WSA na porta TCP 1080. Você pode adicionar números de porta adicionais, se necessário.

O SOCKS versão 5 também suporta o tunelamento UDP para que o cliente possa usar a porta UDP também para enviar o tráfego para o proxy. Por padrão, é 16000-16100.

Quando você deseja retransmitir um tráfego UDP sobre o proxy SOCKS5, o cliente faz uma solicitação de associação UDP sobre a porta de controle TCP 1080. O servidor SOCKS5 (SWG/WSA) retorna uma porta UDP disponível para o cliente para onde enviar os pacotes UDP. Por padrão, é 16000-16100. Você pode modificar os números de porta.

O cliente então começa a enviar os pacotes UDP que precisam ser retransmitidos para a nova porta UDP que está disponível no servidor SOCKS5. O servidor SOCKS5 redireciona esses pacotes UDP para o servidor remoto e redireciona os pacotes UDP vindos do servidor remoto de volta para o PC.

Quando você deseja encerrar a conexão, o PC envia um pacote FIN pelo TCP. O servidor SOCKS5 termina a conexão UDP criada para o cliente e, em seguida, termina a conexão TCP.

Cuidado: as informações neste documento foram criadas a partir dos dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Configuração do proxy SOCKS em SWA/WSA

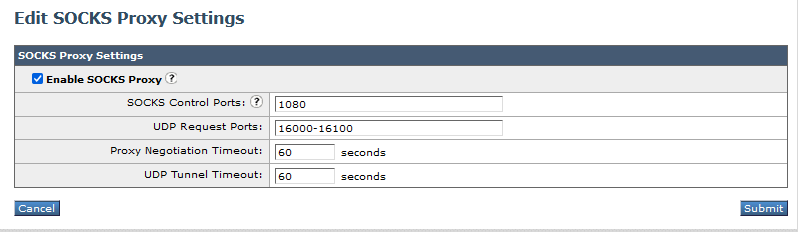

Você pode navegar para Serviços de segurança > proxy SOCKS para configurar a porta de controle SOCKS e as portas de solicitação UDP. Isso também permite configurar os tempos limite.

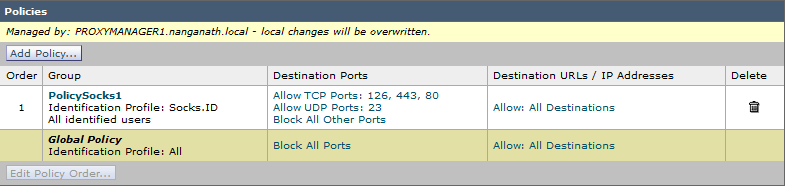

As políticas SOCKS podem ser configuradas navegando até Web Security Manager > SOCKS Proxy.

Você pode configurar as políticas conforme necessário e pode permitir portas TCP/UDP específicas conforme necessário

Solucionar problemas relacionados ao proxy SOCKS

Você pode exibir os logs por meio do rastreamento da Web na seção SOCKS do módulo de relatórios do WSA ou por meio dos logs de acesso.

1652931442.472 0 10.106.37.183 SOCKS_TCP_MISS/200 0 SOCKS_HELLO/ - NONE/- - ALLOW_ADMIN_SOCKS_ALL_CONNECTIONS_11-PolicySocks1-Socks.ID-NONE-NONE-NONE-NONE-NONE <"-",-,-,-,-,-,-,-,-,-",-",-,-,-,-,-,-,-"-" ,-,-,"-","-",-,-,"-,-,"-,"-","-","-","-","-","-","-",0.00,0,-,"-,"-,-,-,"-,-,-,-,"-,"-","-,-,-,-,-,-"-,-,-> - [ Detalhes da solicitação: ID = 2428020, Agente de usuário = -, Associações de grupo AD = ( NENHUM ) - ] ; "19/maio/202 02:09:07:22 +0530"

1652931442.488 16 10.106.37.183 SOCKS_TCP_MISS/200 338 SOCKS_CONNECT tunnel://151.101.130.219:80/ - DIRETO/151.101.130.219 - ALLOW_ADMIN_SOCKS_ALL_CONNECTIONS_11-PolicySocks1-Socks.ID-NONE-NONE-NONE-NONE-NONE <"-", -,-,"-,-,-,-,-,"-,-,-,-,-,"-,-,-,"-,"-",-,-,-,"-,-,"-,"-,"-","-","-","-,"-","-","-",-",169.00,0,-,"-,"-,-,-,-,-,"-,"-,-,-,-,-,"-,-,-,-,-> - [ Detalhes da solicitação: ID: 2428030, Agente de Usuário = -, Associações a Grupo AD = ( NENHUM ) - ]; "19/maio/2022:09:07:22 +0530", IP do Servidor = 151.101.130.219

Não suportado na implementação SWA SOCKS

1. O SOCKS versão 5 é suportado. Não há suporte para a versão 4.
2. O protocolo SOCKS só suporta conexões diretas de encaminhamento, portanto ele não suporta redirecionamentos.
3. O proxy SOCKS não oferece suporte a proxies de upstream, portanto, você não pode enviar o tráfego de socks do WSA para outro proxy de upstream. Você deve sempre usar a política de roteamento de conexão direta.
4. Você não pode utilizar as funcionalidades do WSA, como varredura, AVC, DLP e detecção de malware.
5. O rastreamento de política não pode funcionar com proxy socks.
6. Não há suporte à descriptografia SSL disponível como túneis de tráfego do cliente para o servidor.
7. Proxy Socks suporta apenas autenticação básica.

Informações adicionais

Por padrão, ao tentar enviar tráfego SOCKS via Firefox, a resolução DNS é feita localmente, portanto, o WSA não vê nenhum nome de host nos relatórios ou logs de acesso. Se habilitarmos o DNS Remoto no Firefox, o WSA poderá fazer a resolução DNS e poderemos exibir o nome do host nos logs de relatório/acesso. A opção de DNS remoto está disponível nas versões mais recentes do Firefox. Se não estiver disponível, tente estas etapas.

sobre:config
Nome de preferência de pesquisa: proxy, localize network.proxy.socks_remote_dns e defina-o como True.

O navegador Google Chrome, por padrão, executa a resolução DNS no proxy SOCKS para que nenhuma alteração seja necessária.

De acordo com o documento de suporte do Google Chrome Proxy, o SOCKSv5 é usado somente para solicitações de URL baseadas em TCP de proxy. Ele não pode ser usado para retransmitir o tráfego UDP.

Referência

https://www.rfc-editor.org/rfc/rfc1928#section-4

https://chromium.googlesource.com/chromium/src/+/HEAD/net/docs/proxy.md#SOCKSv5-proxy-scheme
