Entender e solucionar problemas de intervalos de dados de 3 minutos ausentes no rastreamento de mensagens do SMA

Introdução

Este documento descreve o motivo e como solucionar problemas de dados de rastreamento de mensagem ausentes com intervalos de dados de intervalo de 3 minutos no SMA.

Requisitos

Conhecimento destes tópicos:

• Cisco Security Management Appliance (SMA)
• Dispositivo de segurança de e-mail (ESA) da Cisco
• Rastreamento de mensagem centralizado

Componentes Utilizados

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Problema

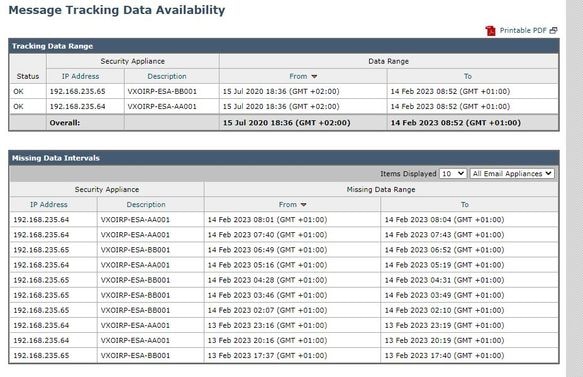

O SMA encontra intervalos de dados ausentes de 3 minutos nos dispositivos ESA.

Solução

Fluxo de trabalho do resumo de rastreamento de mensagem local e centralizado

O rastreamento funciona em dois modos:
I. Rastreio local da ESA.
  1. Trackerd analisa dados de informações de rastreamento arquivos de log binários processados por qlogd (tracking.@*.s)

  2. Trackerd salva-o sob o palheiro.

II. Rastreamento centralizado ESA.
  1. qlogd grava as informações de rastreamento nos arquivos de log binários (tracking.@*.s.gz) no diretório /data/pub/export/tracking
  2. O processo smad do SMA verifica, obtém e exclui os dados brutos de rastreamento (tracking.@*.s.gz) do diretório /data/pub/export/tracking do ESA.
  3. Os arquivos de rastreamento extraídos dos ESAs são salvos no diretório /data/log/tracking/<ESA_IP>/ do SMA.
  4. Trackerd move arquivos para o diretório /data/tracking/incoming_queue/0/<ESA_IP>, processa arquivos.
  5. Arquivos processados armazenados no banco de dados MT e arquivos de rastreamento são removidos.

Etapas da investigação

Etapa 1. Análise de registros rastreados ESA

Depois de observar a pasta trackerd_logs in /data/pub/trackerd_logs/, identificou que geralmente qlogd no ESA grava arquivos de dados de rastreamento de intervalo de 3 minutos.

Neste exemplo, os arquivos de dados na pasta /data/pub/export/tracking/ T* parte do nome do arquivo representa o tempo gerado pelo arquivo. A diferença entre os valores T é de 3 minutos.

grep "172.16.200.12" trackerd.current | tail
Wed Mar  8 22:07:36 2023 Info: Tracking parser moved /data/log/tracking/172.16.200.12/tracking.@20230308T205758Z_20230308T210058Z.s.gz to /data/tracking/incoming_queue/0/172.16.200.12/tracking.@20230308T205758Z_20230308T210058Z.s.gz.
Wed Mar  8 22:12:03 2023 Info: Tracking parser moved /data/log/tracking/172.16.200.12/tracking.@20230308T210058Z_20230308T210358Z.s.gz to /data/tracking/incoming_queue/0/172.16.200.12/tracking.@20230308T210058Z_20230308T210358Z.s.gz.
Wed Mar  8 22:14:28 2023 Info: Tracking parser moved /data/log/tracking/172.16.200.12/tracking.@20230308T210358Z_20230308T210658Z.s.gz to /data/tracking/incoming_queue/0/172.16.200.12/tracking.@20230308T210358Z_20230308T210658Z.s.gz.
Wed Mar  8 22:16:53 2023 Info: Tracking parser moved /data/log/tracking/172.16.200.12/tracking.@20230308T210658Z_20230308T210958Z.s.gz to /data/tracking/incoming_queue/0/172.16.200.12/tracking.@20230308T210658Z_20230308T210958Z.s.gz.
Wed Mar  8 22:19:19 2023 Info: Tracking parser moved /data/log/tracking/172.16.200.12/tracking.@20230308T210958Z_20230308T211258Z.s.gz to /data/tracking/incoming_queue/0/172.16.200.12/tracking.@20230308T210958Z_20230308T211258Z.s.gz.
Wed Mar  8 22:23:48 2023 Info: Tracking parser moved /data/log/tracking/172.16.200.12/tracking.@20230308T211258Z_20230308T211558Z.s.gz to /data/tracking/incoming_queue/0/172.16.200.12/tracking.@20230308T211258Z_20230308T211558Z.s.gz.

Etapa 2. Análise de trackerd_logs do SMA

Com base nas informações obtidas na etapa 1, verifique /data/pub/trackerd_logs no SMA para descobrir e confirmar arquivos de dados perdidos na seção Problema.

As amostras de log relevantes com resultados são descritas neste quadro. Logs rastreados filtrados no SMA somente para o primeiro ESA (192.168.235.64):

/data/pub/trackerd_log on SMA - filtered only for ESA 192.168.235.64 Mon Feb 13 20:11:06 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T190731Z_20230213T191031Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T190731Z_20230213T191031Z.s.gz. Mon Feb 13 20:15:18 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T191031Z_20230213T191331Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T191031Z_20230213T191331Z.s.gz. Mon Feb 13 20:17:26 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T191331Z_20230213T191631Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T191331Z_20230213T191631Z.s.gz. tracking.@20230213T191631Z_20230213T191931Z.s.gz - the file is missing -- this line is manually added by owner. Mon Feb 13 20:23:40 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T191931Z_20230213T192231Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T191931Z_20230213T192231Z.s.gz. Mon Feb 13 20:25:51 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T192231Z_20230213T192531Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T192231Z_20230213T192531Z.s.gz. Mon Feb 13 23:15:20 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T221032Z_20230213T221332Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T221032Z_20230213T221332Z.s.gz. Mon Feb 13 23:17:27 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T221332Z_20230213T221632Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T221332Z_20230213T221632Z.s.gz. tracking.@20230213T221632Z_20230213T221932Z.s.gz - the file is missing -- this line is manually added by owner. Mon Feb 13 23:23:42 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T221932Z_20230213T222232Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T221932Z_20230213T222232Z.s.gz. Mon Feb 13 23:25:52 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T222232Z_20230213T222532Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T222232Z_20230213T222532Z.s.gz. Mon Feb 13 23:30:04 2023 Info: Tracking parser moved /data/log/tracking/192.168.235.64/tracking.@20230213T222532Z_20230213T222832Z.s.gz to /data/tracking/incoming_queue/0/192.168.235.64/tracking.@20230213T222532Z_20230213T222832Z.s.gz. ...... Log examples for two missed files can be considered satisfactory. Omitted logs for other files to avoid complexity. In Summary, Missing file examples on SMA from ESA 192.168.235.64: tracking.@20230213T191631Z_20230213T191931Z.s.gz tracking.@20230213T221632Z_20230213T221932Z.s.gz tracking.@20230214T041633Z_20230214T041933Z.s.gz tracking.@20230214T064034Z_20230214T064334Z.s.gz tracking.@20230214T070134Z_20230214T070434Z.s.gz

Etapa 3. Análise de ações smaduser

A próxima etapa é verificar o comportamento do smad do SMA em /data/pub/cli_logs/ do ESA.

Como mencionado, o smad verifica os arquivos do ESA em /data/pub/export/tracking (ls -AF), copia o arquivo (scp -f /../tracking.*.s.gz) e depois o remove (rm /../tracking.*.s.gz) pelo smaduser através do acesso SSH.

Nesta etapa, foi identificado que há outro SMA (IP: 192.168.251.92) que o SMA principal (IP: 172.24.81.94) se conecta aos downloads do ESA e remove o arquivo antes do SMA principal.

Quando o SMA principal verifica se há arquivos no diretório (ls -AF), ele não pode ver o arquivo, pois ele já foi removido por 192.168.251.92 smaduser.
A amostra de registro relevante é a seguinte:

for file tracking.@20230213T191631Z_20230213T191931Z.s.gz grep -i "tracking.@20230213T191631Z_20230213T191931Z.s.gz" cli.current (missing file on SMA) Mon Feb 13 20:19:29 2023 Info: PID 51423: User smaduser login from 172.24.81.94 on 192.168.235.64 Mon Feb 13 20:19:29 2023 Info: PID 51423: User smaduser executed batch command: 'ls -AF /export/tracking/' Mon Feb 13 20:19:29 2023 Info: PID 51423: User smaduser logged out of Command Line Interface using SSH connection. Mon Feb 13 20:19:32 2023 Info: PID 51485: User smaduser login from 192.168.251.92 on 192.168.235.64 Mon Feb 13 20:19:32 2023 Info: PID 51485: User smaduser executed batch command: 'ls -AF /export/tracking/' Mon Feb 13 20:19:32 2023 Info: PID 51485: User smaduser logged out of Command Line Interface using SSH connection. Mon Feb 13 20:19:35 2023 Info: PID 51541: User smaduser login from 192.168.251.92 on 192.168.235.64 Mon Feb 13 20:19:35 2023 Info: PID 51541: User smaduser executed batch command: 'scp -f /export/tracking/tracking.@20230213T191631Z_20230213T191931Z.s.gz' Mon Feb 13 20:19:38 2023 Info: PID 51599: User smaduser login from 192.168.251.92 on 192.168.235.64 Mon Feb 13 20:19:38 2023 Info: PID 51599: User smaduser executed batch command: 'rm /export/tracking/tracking.@20230213T191631Z_20230213T191931Z.s.gz' Mon Feb 13 20:19:39 2023 Info: PID 51599: User smaduser logged out of Command Line Interface using SSH connection. for file tracking.@20230213T221632Z_20230213T221932Z.s.gz grep -i "tracking.@20230213T221632Z_20230213T221932Z.s.gz" cli.current Mon Feb 13 23:19:33 2023 Info: PID 19143: User smaduser login from 192.168.251.92 on 192.168.235.64 Mon Feb 13 23:19:33 2023 Info: PID 19143: User smaduser executed batch command: 'ls -AF /export/tracking/' Mon Feb 13 23:19:33 2023 Info: PID 19143: User smaduser logged out of Command Line Interface using SSH connection. Mon Feb 13 23:19:37 2023 Info: PID 19231: User smaduser login from 192.168.251.92 on 192.168.235.64 Mon Feb 13 23:19:37 2023 Info: PID 19231: User smaduser executed batch command: 'scp -f /export/tracking/tracking.@20230213T221632Z_20230213T221932Z.s.gz' Mon Feb 13 23:19:40 2023 Info: PID 19339: User smaduser login from 192.168.251.92 on 192.168.235.64 Mon Feb 13 23:19:40 2023 Info: PID 19339: User smaduser executed batch command: 'rm /export/tracking/tracking.@20230213T221632Z_20230213T221932Z.s.gz' Mon Feb 13 23:19:40 2023 Info: PID 19339: User smaduser logged out of Command Line Interface using SSH connection. ...... Log examples for two missed files can be considered satisfactory. Omitted logs for other files to avoid complexity.

Resumo da solução

O rastreamento do próprio processo de Rastreamento de Mensagens ajudou a superar o problema com êxito.
Por meio de cli_logs no ESA, outro SMA foi identificado. Ele se conecta ao ESA, obtém e remove o arquivo antes do SMA principal. O arquivo fica indisponível para o SMA principal.

Remova ESAs/desative os serviços ESA em "dispositivos de segurança" SMA redundantes ou desative o SMA redundante completamente da produção.
