Introduction

Este documento descreve como configurar o IP Security (IPSec) sobre o Transmission Control Protocol (TCP). Isso permite que um cliente VPN opere em um ambiente no qual o protocolo de segurança de encapsulamento (ESP, protocolo 50) ou o Internet Key Exchange (IKE, User Datagram Protocol (UDP) 500) não podem funcionar ou podem funcionar somente com a modificação das regras de firewall existentes. O IPSec sobre TCP encapsula os protocolos IKE e IPSec em um pacote TCP e permite o encapsulamento seguro através dos dispositivos e firewalls Network Address Translation (NAT) e Port Address Translation (PAT).

Observação: o IPSec sobre TCP não funciona com firewalls baseados em proxy.

O IPSec sobre TCP funciona com o VPN Software Client e o VPN 3002 Hardware Client. É apenas um recurso cliente para concentrador. Ele não funciona para conexões LAN a LAN.

O VPN 3000 Concentrator pode suportar simultaneamente IPSec padrão, IPSec sobre TCP e IPSec sobre UDP, com base no cliente com o qual ele troca dados.

O VPN 3002 Hardware Client, que suporta um túnel por vez, pode se conectar usando IPSec padrão, IPSec sobre TCP ou IPSec sobre UDP.

Prerequisites

Requirements

A interface pública do VPN 3000 concentrator deve ser configurada. IPSec sobre TCP é suportado somente na interface pública na Ethernet 2. Consulte as Notas de versão do Cisco VPN Client para obter mais informações.

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

  • VPN 3000 Concentrator versão 3.5 ou posterior

  • VPN Client versão 3.5 ou posterior

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Conventions

For more information on document conventions, refer to the Cisco Technical Tips Conventions.

Configurar o VPN 3000 Concentrator

Step-by-Step Instructions

Conclua estes passos para configurar o VPN 3000 Concentrator.

  1. Vá para Configuration > User Management > Groups > Add Group e crie um nome de grupo e uma senha no VPN Concentrator. Clique em Adicionar ao concluir.


  2. Se o mesmo grupo estiver sendo usado por usuários em versões do VPN Client anteriores à 3.5, ou se você estiver usando IPSec sobre UDP no VPN Client, selecione IPSec sobre UDP na guia Client Config.

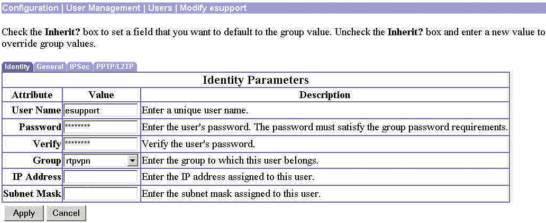

  3. Vá para Configuration > User Management > Users > Modify essupport. Se estiver usando a autenticação interna, crie um usuário para autenticar o grupo. Em seguida, atribua o usuário a esse grupo.


  4. Vá para Configuration > Tunneling and Security > NAT Transparency e selecione a opção IPsec over TCP

    Insira até 10 portas, usando uma vírgula para separar as portas. Você não precisa usar espaços. A porta padrão é 10,000. O intervalo é 1 a 65,635.

    Se você inserir uma porta conhecida (como porta 80 (HTTP) ou porta 443 (HTTPS), o sistema exibirá um aviso de que o protocolo associado a essa porta não funciona mais na interface pública. A consequência é que você não pode mais usar um navegador para gerenciar o VPN 3000 Concentrator através da interface pública. Para resolver esse problema, reconfigure o gerenciamento HTTP/HTTPS para portas diferentes.

    Você deve configurar as portas TCP no VPN Client e no VPN Concentrator. A configuração do cliente deve incluir pelo menos uma das portas definidas para o VPN Concentrator aqui.


Configurar o VPN Client

Conclua estes passos para configurar o VPN Client.

  1. Vá para Options > Properties. Na guia Geral, marque Habilitar tunelamento transparente e escolha Usar IPSec sobre TCP (NAT/PAT/Firewall).


  2. Na guia Autenticação, configure um nome de grupo e uma senha no cliente.


Verifique as conexões no VPN 3000 Concentrator

A área Monitoring > Sessions no VPN 3000 Concentrator verifica a conexão de usuários com o mesmo grupo para IPSec sobre TCP e IPSec sobre UDP.


Troubleshoot

Esta seção fornece informações que podem ser usadas para o troubleshooting da sua configuração.

Comandos para Troubleshooting

A Output Interpreter Tool (somente clientes registrados) oferece suporte a determinados comandos show, o que permite exibir uma análise da saída do comando show.

Observação: antes de emitir comandos debug, consulte Informações importantes sobre comandos debug.

Ative depurações para AUTH, AUTHDBG, AUTHDECODE, IKE, IKEDBG, IKEDECODE, IPSEC, IPSECDBG, IPSECDECODE para níveis de 1 a 13 em Configuration > System > Events > Classes.

1203 12/05/2001 11:40:54.220 SEV=9 IKEDBG/0 RPT=5347 172.18.124.241
Group [rtpvpn] User [esupporttcp]
processing SA payload

1204 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5035 172.18.124.241
SA Payload Decode :
DOI : IPSEC (1)
Situation : Identity Only (1)
Length : 696

1207 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5036 172.18.124.241
Proposal Decode:
Proposal # : 1
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1211 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5037 172.18.124.241
Transform # 1 Decode for Proposal # 1:
Transform # : 1
Transform ID : Triple-DES (3)
Length : 28

1213 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5038 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: MD5 (1)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1216 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5039 172.18.124.241
Proposal Decode:
Proposal # : 1
Protocol ID : IPCOMP (4)
#of Transforms: 1
Spi : 5D 82
Length : 34

1220 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5040 172.18.124.241
Transform # 1 Decode for Proposal # 1:
Transform # : 1
Transform ID : LZS (3)
Length : 24

1222 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5041 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1224 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5042 172.18.124.241
Proposal Decode:
Proposal # : 2
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1228 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5043 172.18.124.241
Transform # 1 Decode for Proposal # 2:
Transform # : 1
Transform ID : Triple-DES (3)
Length : 28

1230 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5044 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: SHA (2)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1233 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5045 172.18.124.241
Proposal Decode:
Proposal # : 2
Protocol ID : IPCOMP (4)
#of Transforms: 1
Spi : D8 44
Length : 34

1237 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5046 172.18.124.241
Transform # 1 Decode for Proposal # 2:
Transform # : 1
Transform ID : LZS (3)
Length : 24

1239 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5047 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1241 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5048 172.18.124.241
Proposal Decode:
Proposal # : 3
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1245 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5049 172.18.124.241
Transform # 1 Decode for Proposal # 3:
Transform # : 1
Transform ID : Triple-DES (3)
Length : 28

1247 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5050 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: MD5 (1)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1250 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5051 172.18.124.241
Proposal Decode:
Proposal # : 4
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1254 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5052 172.18.124.241
Transform # 1 Decode for Proposal # 4:
Transform # : 1
Transform ID : Triple-DES (3)
Length : 28

1256 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5053 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: SHA (2)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1259 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5054 172.18.124.241
Proposal Decode:
Proposal # : 5
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1263 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5055 172.18.124.241
Transform # 1 Decode for Proposal # 5:
Transform # : 1
Transform ID : DES-CBC (2)
Length : 28

1265 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5056 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: MD5 (1)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1268 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5057 172.18.124.241
Proposal Decode:
Proposal # : 5
Protocol ID : IPCOMP (4)
#of Transforms: 1
Spi : 80 07
Length : 34

1272 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5058 172.18.124.241
Transform # 1 Decode for Proposal # 5:
Transform # : 1
Transform ID : LZS (3)
Length : 24

1274 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5059 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1276 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5060 172.18.124.241
Proposal Decode:
Proposal # : 6
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1280 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5061 172.18.124.241
Transform # 1 Decode for Proposal # 6:
Transform # : 1
Transform ID : DES-CBC (2)
Length : 28

1282 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5062 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: SHA (2)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1285 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5063 172.18.124.241
Proposal Decode:
Proposal # : 6
Protocol ID : IPCOMP (4)
#of Transforms: 1
Spi : 1A D4
Length : 34

1289 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5064 172.18.124.241
Transform # 1 Decode for Proposal # 6:
Transform # : 1
Transform ID : LZS (3)
Length : 24

1291 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5065 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1293 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5066 172.18.124.241
Proposal Decode:
Proposal # : 7
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1297 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5067 172.18.124.241
Transform # 1 Decode for Proposal # 7:
Transform # : 1
Transform ID : DES-CBC (2)
Length : 28

1299 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5068 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: MD5 (1)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1302 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5069 172.18.124.241
Proposal Decode:
Proposal # : 8
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1306 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5070 172.18.124.241
Transform # 1 Decode for Proposal # 8:
Transform # : 1
Transform ID : DES-CBC (2)
Length : 28

1308 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5071 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: SHA (2)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1311 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5072 172.18.124.241
Proposal Decode:
Proposal # : 9
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1315 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5073 172.18.124.241
Transform # 1 Decode for Proposal # 9:
Transform # : 1
Transform ID : NULL (11)
Length : 28

1317 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5074 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: MD5 (1)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1320 12/05/2001 11:40:54.220 SEV=8 IKEDECODE/0 RPT=5075 172.18.124.241
Proposal Decode:
Proposal # : 9
Protocol ID : IPCOMP (4)
#of Transforms: 1
Spi : 7B 9B
Length : 34

1324 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5076 172.18.124.241
Transform # 1 Decode for Proposal # 9:
Transform # : 1
Transform ID : LZS (3)
Length : 24

1326 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5077 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1328 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5078 172.18.124.241
Proposal Decode:
Proposal # : 10
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1332 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5079 172.18.124.241
Transform # 1 Decode for Proposal # 10:
Transform # : 1
Transform ID : NULL (11)
Length : 28

1334 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5080 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: SHA (2)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1337 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5081 172.18.124.241
Proposal Decode:
Proposal # : 10
Protocol ID : IPCOMP (4)
#of Transforms: 1
Spi : 79 45
Length : 34

1341 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5082 172.18.124.241
Transform # 1 Decode for Proposal # 10:
Transform # : 1
Transform ID : LZS (3)
Length : 24

1343 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5083 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1345 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5084 172.18.124.241
Proposal Decode:
Proposal # : 11
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1349 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5085 172.18.124.241
Transform # 1 Decode for Proposal # 11:
Transform # : 1
Transform ID : NULL (11)
Length : 28

1351 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5086 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: MD5 (1)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1354 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5087 172.18.124.241
Proposal Decode:
Proposal # : 12
Protocol ID : ESP (3)
#of Transforms: 1
Spi : 98 79 D2 38
Length : 40

1358 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5088 172.18.124.241
Transform # 1 Decode for Proposal # 12:
Transform # : 1
Transform ID : NULL (11)
Length : 28

1360 12/05/2001 11:40:54.230 SEV=8 IKEDECODE/0 RPT=5089 172.18.124.241
Phase 2 SA Attribute Decode for Transform # 1:
HMAC Algorithm: SHA (2)
Encapsulation : Tunnel (1)
Life Time : 2147483 seconds

1363 12/05/2001 11:40:54.230 SEV=9 IKEDBG/1 RPT=666 172.18.124.241
Group [rtpvpn] User [esupporttcp]
processing nonce payload

1364 12/05/2001 11:40:54.230 SEV=9 IKEDBG/1 RPT=667 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Processing ID

1365 12/05/2001 11:40:54.230 SEV=12 IKEDECODE/11 RPT=115
ID_IPV4_ADDR ID received
172.18.124.217

1366 12/05/2001 11:40:54.230 SEV=5 IKE/25 RPT=58 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Received remote Proxy Host data in ID Payload:
Address 172.18.124.217, Protocol 0, Port 0

1369 12/05/2001 11:40:54.230 SEV=9 IKEDBG/1 RPT=668 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Processing ID

1370 12/05/2001 11:40:54.230 SEV=12 IKEDECODE/11 RPT=116
ID_IPV4_ADDR_SUBNET ID received
0.0.0.0
0.0.0.0

1371 12/05/2001 11:40:54.230 SEV=5 IKE/34 RPT=36 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Received local IP Proxy Subnet data in ID Payload:
Address 0.0.0.0, Mask 0.0.0.0, Protocol 0, Port 0

1374 12/05/2001 11:40:54.230 SEV=5 IKE/66 RPT=58 172.18.124.241
Group [rtpvpn] User [esupporttcp]
IKE Remote Peer configured for SA: ESP-3DES-MD5

1376 12/05/2001 11:40:54.230 SEV=9 IKEDBG/0 RPT=5348 172.18.124.241
Group [rtpvpn] User [esupporttcp]
processing IPSEC SA

1377 12/05/2001 11:40:54.230 SEV=12 IKEDECODE/0 RPT=5090
IKE Decode of received SA attributes follows:
0000: 80050001 80040001 80010001 00020004 ................
0010: 0020C49B . ..

1380 12/05/2001 11:40:54.230 SEV=12 IKEDECODE/0 RPT=5091
IKE Decode of received SA attributes follows:
0000: 80050002 80040001 80010001 00020004 ................
0010: 0020C49B . ..

1383 12/05/2001 11:40:54.230 SEV=8 IKEDBG/0 RPT=5349
Proposal # 2, Transform # 1, Type ESP, Id Triple-DES
Parsing received transform:
Phase 2 failure:
Mismatched attr types for class HMAC Algorithm:
Rcv'd: SHA
Cfg'd: MD5

1387 12/05/2001 11:40:54.230 SEV=12 IKEDECODE/0 RPT=5092
IKE Decode of received SA attributes follows:
0000: 80050001 80040001 80010001 00020004 ................
0010: 0020C49B . ..

1390 12/05/2001 11:40:54.230 SEV=7 IKEDBG/27 RPT=58 172.18.124.241
Group [rtpvpn] User [esupporttcp]
IPSec SA Proposal # 3, Transform # 1 acceptable

1392 12/05/2001 11:40:54.230 SEV=7 IKEDBG/0 RPT=5350 172.18.124.241
Group [rtpvpn] User [esupporttcp]
IKE: requesting SPI!

1393 12/05/2001 11:40:54.230 SEV=9 IPSECDBG/6 RPT=282
IPSEC key message parse - msgtype 6, len 200, vers 1, pid 00000000,
seq 58, err 0, type 2, mode 0, state 32, label 0, pad 0,
spi 00000000, encrKeyLen 0, hashKeyLen 0, ivlen 0, alg 0,
hmacAlg 0, lifetype 0, lifetime1 707832, lifetime2 0, dsId 300

1397 12/05/2001 11:40:54.230 SEV=9 IPSECDBG/1 RPT=1062
Processing KEY_GETSPI msg!

1398 12/05/2001 11:40:54.230 SEV=7 IPSECDBG/13 RPT=58
Reserved SPI 1889854019

1399 12/05/2001 11:40:54.230 SEV=8 IKEDBG/6 RPT=58
IKE got SPI from key engine: SPI = 0x70a4e243

1400 12/05/2001 11:40:54.230 SEV=9 IKEDBG/0 RPT=5351 172.18.124.241
Group [rtpvpn] User [esupporttcp]
oakley constucting quick mode

1401 12/05/2001 11:40:54.230 SEV=9 IKEDBG/0 RPT=5352 172.18.124.241
Group [rtpvpn] User [esupporttcp]
constructing blank hash

1402 12/05/2001 11:40:54.230 SEV=9 IKEDBG/0 RPT=5353 172.18.124.241
Group [rtpvpn] User [esupporttcp]
constructing ISA_SA for ipsec

1403 12/05/2001 11:40:54.230 SEV=9 IKEDBG/1 RPT=669 172.18.124.241
Group [rtpvpn] User [esupporttcp]
constructing ipsec nonce payload

1404 12/05/2001 11:40:54.230 SEV=9 IKEDBG/1 RPT=670 172.18.124.241
Group [rtpvpn] User [esupporttcp]
constructing proxy ID

1405 12/05/2001 11:40:54.230 SEV=7 IKEDBG/0 RPT=5354 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Transmitting Proxy Id:
Remote host: 172.18.124.217 Protocol 0 Port 0
Local subnet: 0.0.0.0 mask 0.0.0.0 Protocol 0 Port 0

1409 12/05/2001 11:40:54.230 SEV=9 IKEDBG/0 RPT=5355 172.18.124.241
Group [rtpvpn] User [esupporttcp]
constructing qm hash

1410 12/05/2001 11:40:54.240 SEV=12 IKEDECODE/5 RPT=58
IKE Responder sending 2nd QM pkt: msg id = f2a6ce35

1411 12/05/2001 11:40:54.240 SEV=8 IKEDBG/0 RPT=5356 172.18.124.241
SENDING Message (msgid=f2a6ce35) with payloads :
HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) + NONE (0)
... total length : 152

1414 12/05/2001 11:40:54.250 SEV=8 IKEDECODE/0 RPT=5093 172.18.124.241
ISAKMP HEADER : ( Version 1.0 )
Initiator Cookie(8): E7 AC CD 06 A6 74 A7 1A
Responder Cookie(8): 98 3B 37 97 CA 06 BC 18
Next Payload : HASH (8)
Exchange Type : Oakley Quick Mode
Flags : 1 (ENCRYPT )
Message ID : f2a6ce35
Length : 52

1421 12/05/2001 11:40:54.250 SEV=8 IKEDBG/0 RPT=5357 172.18.124.241
RECEIVED Message (msgid=f2a6ce35) with payloads :
HDR + HASH (8) + NONE (0) ... total length : 48

1423 12/05/2001 11:40:54.250 SEV=9 IKEDBG/0 RPT=5358 172.18.124.241
Group [rtpvpn] User [esupporttcp]
processing hash

1424 12/05/2001 11:40:54.250 SEV=9 IKEDBG/0 RPT=5359 172.18.124.241
Group [rtpvpn] User [esupporttcp]
loading all IPSEC SAs

1425 12/05/2001 11:40:54.250 SEV=9 IKEDBG/1 RPT=671 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Generating Quick Mode Key!

1426 12/05/2001 11:40:54.260 SEV=9 IKEDBG/1 RPT=672 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Generating Quick Mode Key!

1427 12/05/2001 11:40:54.260 SEV=7 IKEDBG/0 RPT=5360 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Loading subnet:
Dst: 0.0.0.0 mask: 0.0.0.0
Src: 172.18.124.217

1429 12/05/2001 11:40:54.260 SEV=4 IKE/49 RPT=58 172.18.124.241
Group [rtpvpn] User [esupporttcp]
Security negotiation complete for User (esupporttcp)
Responder, Inbound SPI = 0x70a4e243, Outbound SPI = 0x9879d238

1432 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/6 RPT=283
IPSEC key message parse - msgtype 1, len 620, vers 1, pid 00000000,
seq 0, err 0, type 2, mode 1, state 64, label 0, pad 0,
spi 9879d238, encrKeyLen 24, hashKeyLen 16, ivlen 8, alg 2,
hmacAlg 3, lifetype 0, lifetime1 707832, lifetime2 0, dsId 0

1436 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1063
Processing KEY_ADD msg!

1437 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1064
key_msghdr2secassoc(): Enter

1438 12/05/2001 11:40:54.260 SEV=7 IPSECDBG/1 RPT=1065
No USER filter configured

1439 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1066
KeyProcessAdd: Enter

1440 12/05/2001 11:40:54.260 SEV=8 IPSECDBG/1 RPT=1067
KeyProcessAdd: Adding outbound SA

1441 12/05/2001 11:40:54.260 SEV=8 IPSECDBG/1 RPT=1068
KeyProcessAdd: src 0.0.0.0 mask 255.255.255.255, dst
172.18.124.217 mask 0.0.0.0

1442 12/05/2001 11:40:54.260 SEV=8 IPSECDBG/1 RPT=1069
KeyProcessAdd: FilterIpsecAddIkeSa success

1443 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/6 RPT=284
IPSEC key message parse - msgtype 3, len 334, vers 1, pid 00000000,
seq 0, err 0, type 2, mode 1, state 32, label 0, pad 0,
spi 70a4e243, encrKeyLen 24, hashKeyLen 16, ivlen 8, alg 2,
hmacAlg 3, lifetype 0, lifetime1 707832, lifetime2 0, dsId 0

1447 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1070
Processing KEY_UPDATE msg!

1448 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1071
Update inbound SA addresses

1449 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1072
key_msghdr2secassoc(): Enter

1450 12/05/2001 11:40:54.260 SEV=7 IPSECDBG/1 RPT=1073
No USER filter configured

1451 12/05/2001 11:40:54.260 SEV=9 IPSECDBG/1 RPT=1074
KeyProcessUpdate: Enter

1452 12/05/2001 11:40:54.260 SEV=8 IPSECDBG/1 RPT=1075
KeyProcessUpdate: success

1453 12/05/2001 11:40:54.260 SEV=8 IKEDBG/7 RPT=58
IKE got a KEY_ADD msg for SA: SPI = 0x9879d238

1454 12/05/2001 11:40:54.260 SEV=8 IKEDBG/0 RPT=5361
pitcher: rcv KEY_UPDATE, spi 0x70a4e243

1455 12/05/2001 11:40:54.260 SEV=4 IKE/120 RPT=58
172.18.124.241
Group [rtpvpn] User [esupporttcp]
PHASE 2 COMPLETED (msgid=f2a6ce35)

1456 12/05/2001 11:40:55.120 SEV=7 IPSECDBG/1 RPT=1076
IPSec Inbound SA has received data!

1457 12/05/2001 11:40:55.120 SEV=8 IKEDBG/0 RPT=5362
pitcher: recv KEY_SA_ACTIVE spi 0x709e5f39

1458 12/05/2001 11:40:55.120 SEV=8 IKEDBG/0 RPT=5363
KEY_SA_ACTIVE no old rekey centry found with new spi
0x709e5f39, mess_id 0x0

Informações Relacionadas

Este documento lhe foi útil?

FeedbackFeedback

Contate a Cisco

Este documento se refere a estes produtos
