Introduction
Este documento descreve o processo para instalar o Elastic Sky X Integrated (ESXi) e configurar o Cisco Integrated Management Controller (CIMC) no servidor BE6/7K em caso de falha total de hardware ou substituição total do servidor. Este documento ajuda a configurar o servidor do zero.
Prerequisites
Requirements
A Cisco recomenda que você tenha conhecimento destes tópicos:
- Acesso físico ao servidor para conectar teclado e monitor
- Precisa de acesso ao teclado e ao monitor
- Dongle CIMC para conectar monitor e teclado
- Conta gratuita no VMware para baixar a imagem do cliente da Cisco
Componentes Utilizados
Este documento não se restringe a versões de software e hardware específicas.
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Informações de Apoio
BE6K/7K são soluções em pacote, ou seja, o ESXi é pré-instalado no servidor. Às vezes, você pode se deparar com problemas com o BE6k/7K, em que precisa substituir toda a unidade de disco rígido (HDD) ou não consegue recuperar os dados ou a unidade virtual (VD) falhou ou a substituição completa do servidor, então você precisa instalar o ESXi no novo hardware. Este documento descreve o processo a ser seguido para instalar o ESXi e configurar o CIMC em tal evento
Processo a ser seguido
O procedimento pode ser dividido em duas partes:
Parte 1. Configure o CIMC e crie o VD.
- Conecte o teclado e o monitor ao console do servidor do Unified Computing System (UCS) com o dongle Keyboard/Video/Mouse (KVM)
- Ligue o servidor
- Configurar o CIMC IP
- Verifique se todas as unidades físicas estão em um bom estado
- Crie um VD no RAID 5
Parte 2. Instale o ESXi no VD criado.
- Faça o download do Cisco Custom ISO® da VMware
- Faça login no CIMC e inicie o console KVM. (Verifique se o JRE está instalado no PC)
- Montar ISO virtual com o uso do console KVM
- Reinicialize o servidor UCS do KVM, pressione F6 na inicialização
- Escolha CD/DVD virtual, pressione Enter
- Prossiga com a instalação do ESXi
- Na Direct Console User Interface (DCUI), pressione F2, configure o IP ESXi, sub-rede, VLAN (Opcional)
- Acesse o ESXi IP do Vsphere Client
Parte 1. Configuração do CIMC
Procedimento com capturas de tela.
Etapa 1. Conecte o teclado e o monitor ao console do servidor UCS com o uso do dongle KVM como mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-00.png)
Etapa 2. Ligue o servidor.
Etapa 3. Na tela inicial Ligar, pressione F8 conforme mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-01.png)
Etapa 4. Configure o CIMC para conectividade conforme mostrado na imagem.
Uma vez dentro do utilitário CIMC, você precisa configurar:
- endereço IP CIMC
- Gateway padrão
- Defina a senha para o CIMC
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-02.png)
Etapa 5. Criar VD.
Para criar o VD, você deve fazer o seguinte:
- Iniciar o CIMC
- Navegue até Armazenamento
- Navegue até Armazenamento > Informações do controlador
- Navegue até Controller Info > Create Virtual Drive from Unused Physical Drives (Informações do controlador > Criar unidade virtual a partir de unidades físicas não usadas)
- Selecione RAID como 5
- Selecionar disco rígido
Note: Você precisa de pelo menos 3 HDD para Raid 5.
- Definir nome e propriedades
- Clique em Create Virtual Drive (Criar unidade virtual)

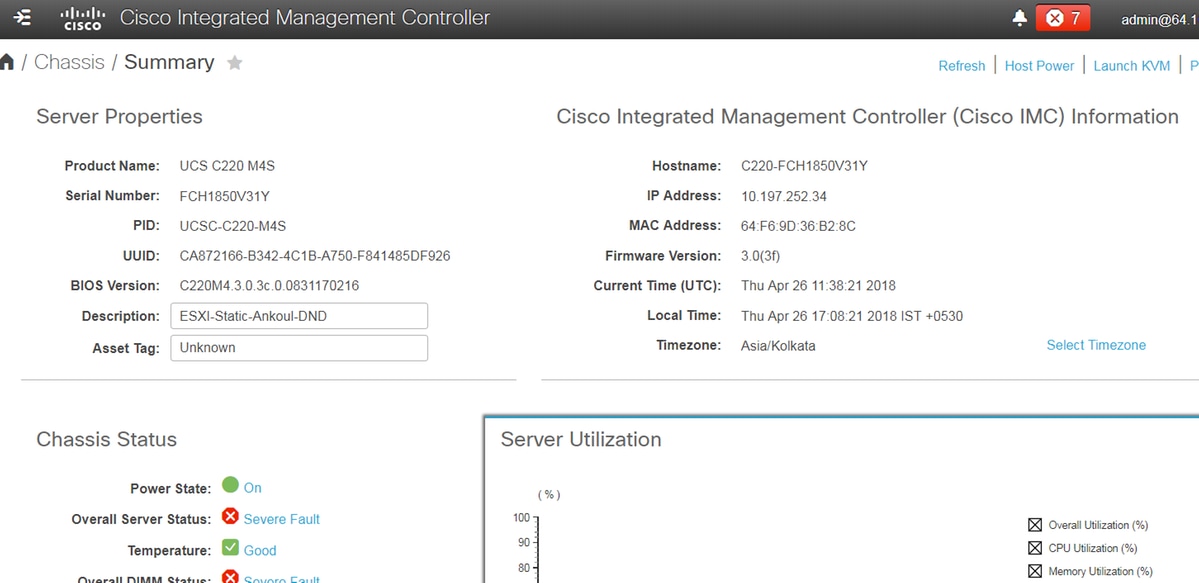

1. Inicie o CICM a partir de um navegador da Web. Aceite todos os alertas de certificado que você recebe, como mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-03.png)
2. Navegue até Armazenamento conforme mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-04.png)
3. Navegue até Storage > Controller Info (Armazenamento > Informações do controlador) conforme mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-05.png)
4. Navegue até Controller Info > Create Virtual Drive from Unused Physical Drives conforme mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-06.png)
5. Selecione RAID Level (Nível de RAID) como 5 na opção suspensa, como mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-07.png)
6. Selecione HDDs como mostrado na imagem.
Note: Você precisa de pelo menos 3 HDD para Raid 5.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-08.png)
7. Defina o nome e as propriedades conforme mostrado na imagem.
8. Clique em Create Virtual Drive (Criar unidade virtual) conforme mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-09.png)
9. Verifique se a unidade foi criada conforme mostrado nas imagens.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-10.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-11.png)
Parte 2. Instalação do ESXi
Etapa 1. Faça o download do Cisco Custom ISO® da VMware, conforme mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-12.png)
Etapa 2. Faça login no CIMC e inicie o console KVM. (Certifique-se de que JRE 1.7 ou superior esteja instalado no PC se você usar Java). Nesse caso, você usa o KVM baseado em HTML como mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-13.png)
Etapa 3. Montar o ISO virtual com o console KVM, como mostrado nas imagens.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-14.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-15.png)
Etapa 4. Reinicie o servidor UCS do KVM, pressione F6 na inicialização, como mostrado nas imagens.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-16.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-17.png)
Etapa 5. Escolha Virtual CD/DVD Option e pressione Enter como mostrado na imagem.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-18.png)
Etapa 6. Prossiga com a instalação do ESXi conforme mostrado nas imagens.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-19.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-20.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-21.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-22.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-23.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-24.png)
Note: Selecione a unidade que você criou no CIMC.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-25.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-26.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-27.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-28.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-29.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-30.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-31.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-32.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-33.png)
Etapa 6. No DCUI, pressione F2, configure o IP ESXi, sub-rede, VLAN (Opcional) como mostrado nas imagens.
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-34.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-35.png)
![](/c/dam/en/us/support/docs/servers-unified-computing/integrated-management-controller/213343-configure-cimc-and-install-esxi-on-be6k-36.png)
A partir de agora, acesse o IP ESXi do Vsphere Client ou de um navegador da Web e faça upload do ISO UC para o armazenamento de dados para implantar a VM.
Verificar
Use esta seção para confirmar se a sua configuração funciona corretamente.
A verificação é abrangida pela parte 1. Configuração do CIMC > Etapa 9. do artigo.
Troubleshoot
Atualmente, não existem informações disponíveis específicas sobre Troubleshooting para esta configuração.
