Exibir as informações locais do protocolo LLDP em um switch
Objetivo
O protocolo LLDP (Link Layer Discovery Protocol) Media Endpoint Discovery (MED) fornece recursos adicionais para suportar dispositivos de ponto de extremidade de mídia, como permitir o anúncio de políticas de rede para aplicativos como voz ou vídeo, descoberta de localização de dispositivo e informações de solução de problemas. O LLDP e o Cisco Discovery Protocol (CDP) são protocolos semelhantes, e a diferença é que o LLDP facilita a interoperabilidade do fornecedor e o CDP é proprietário da Cisco. O LLDP pode ser usado em cenários em que o usuário precisa trabalhar entre dispositivos que não são proprietários da Cisco e dispositivos que são proprietários da Cisco.
O protocolo LLDP é útil para administradores de rede para fins de solução de problemas. O switch fornece todas as informações sobre o status atual do LLDP das portas. O administrador de rede pode usar essas informações para corrigir problemas de conectividade na rede.
Nota: Para saber como configurar propriedades LLDP em um switch, clique aqui para obter instruções.
Este artigo fornece instruções sobre como visualizar as informações locais do LLDP em seu switch.
Observação: as opções de menu disponíveis podem variar dependendo do modelo do dispositivo. Neste exemplo, foi usado o switch SG350X-48MP.
Etapa 2. Escolha o tipo de interface desejado nas listas suspensas Interface.
Observação: neste exemplo, a porta GE10 da unidade 1 é escolhida.
Global
Subtipo de ID do Chassi — Tipo de ID do chassi. (Por exemplo, o endereço MAC.)
ID do chassi — Identificador do chassi. Onde o subtipo de ID do chassi for um endereço MAC, o endereço MAC do dispositivo será exibido.
Nome do sistema — Nome do dispositivo.
Descrição do sistema — Descrição do dispositivo (em formato alfanumérico).
Capacidades do sistema suportadas — Funções principais do dispositivo, como bridge, WLAN AP ou roteador.
Enabled System Capabilities (Recursos do sistema ativados) — Função(ões) principal(is) ativada(is) do dispositivo.
Subtipo de ID da porta — Tipo do identificador de porta mostrado.
ID da porta — Identificador da porta.
Descrição da porta — Informações sobre a porta, incluindo fabricante, nome do produto e versão de hardware/software.
Endereço de gerenciamento
Exibe a tabela de endereços do agente LLDP local. Outros gerentes remotos podem usar esse endereço para obter informações relacionadas ao dispositivo local. O endereço consiste nos seguintes elementos:
Nos switches das séries Sx250, Sx350, SG350X e Sx550X:
Endereço IPv4 — O endereço IPv4 do switch.
Endereço global IPv6 — O endereço global IPv6 do switch.
Endereço de link local IPv6 — O endereço de link local IPv6 do switch.
Nos switches das séries Sx200, Sx300 e Sx500:
Subtipo de Endereço — Tipo de endereço IP de gerenciamento listado no campo Endereço de Gerenciamento; por exemplo, IPv4.
Endereço — Endereço retornado mais apropriado para uso de gerenciamento.
Subtipo de Interface — Método de numeração usado para definir o número da interface.
Número da interface — Interface específica associada a esse endereço de gerenciamento.
Detalhes MAC/PHY
Observação: essa área está disponível apenas nos switches das séries Sx250, Sx350, SG350X e Sx550X.
Autonegociação suportada — Status do suporte de autonegociação da velocidade da porta.
Autonegociação Habilitada — Status ativo de autonegociação da velocidade da porta.
Recursos anunciados de autonegociação — Recursos de autonegociação de velocidade de porta; por exemplo, modo half duplex 1000BASE-T, modo full duplex 100BASE-TX.
Tipo de MAU operacional — tipo de unidade de acoplamento médio (MAU). A MAU executa funções de camada física, incluindo conversão de dados digitais da detecção de colisão das interfaces Ethernet e injeção de bits na rede; por exemplo, modo full-duplex 100BASE-TX.
Detalhes do 802.3
802.3 Tamanho máximo do quadro — O tamanho máximo suportado do quadro IEEE 802.3.
Agregação de link 802.3
Capacidade de agregação — Indica se a interface pode ser agregada.
Status da agregação — Indica se a interface é agregada.
ID da porta de agregação — ID da interface agregada anunciada.
802.3 Ethernet com eficiência energética (EEE)
Classe de porta de suporte de energia MDI — Classe de porta de suporte de energia anunciada.
PSE MDI Power Support — Indica se a alimentação MDI é suportada na porta.
Estado de energia MDI PSE — Indica se a energia MDI está ativada na porta.
Capacidade de controle de par de alimentação PSE — Indica se o controle de par de alimentação é suportado na porta.
Par de alimentação PSE — tipo de controle de par de alimentação suportado na porta.
Classe de potência PSE — Classe de potência anunciada da porta.
Tipo de alimentação — Tipo de dispositivo pod conectado à porta.
Fonte de alimentação — Fonte de alimentação da porta.
Power Priority (Prioridade de energia) — Prioridade de energia da porta.
PD Valor da potência solicitada — Quantidade de potência atribuída pela PSE à PD.
Valor de energia alocado da PSE — Quantidade de energia alocada para o equipamento de origem (PSE).
Alimentação 802.3 via MDI
Observação: essa área está disponível apenas nos switches das séries Sx250, Sx350, SG350X e Sx550X.
Tx local — Indica o tempo (em microssegundos) que o parceiro de enlace de transmissão aguarda antes de começar a transmitir dados após deixar o modo Low Power Idle (LPI).
Local Rx — Indica o tempo (em microssegundos) que o parceiro de link receptor solicita que o parceiro de link transmissor aguarde antes da transmissão de dados seguindo o modo LPI:
Eco de Tx remoto — Indica o reflexo do parceiro de link local do valor de Tx remoto do parceiro de link.
Eco Rx Remoto — Indica a reflexão do parceiro de link local do valor Rx remoto do parceiro de link.
Alimentação de 4 fios via MDI
Observação: essa área está disponível apenas nos switches das séries Sx250, Sx350, SG350X e Sx550X.
PoE de 4 pares suportado — Indica o suporte ao sistema e à porta ativando o fio de 4 pares (verdadeiro somente para portas específicas que tenham essa capacidade de HW).
Detecção/Classificação de Par Sobressalente Necessária — Indica que o fio de 4 pares é necessário.
PD Spare Pair Desired State — Indica um dispositivo pod solicitando habilitar a capacidade de 4 pares.
PD Spare Pair Operational State — Indica se a habilidade de 4 pares está habilitada ou desabilitada.
Detalhes do MED
Capacidades suportadas — capacidades MED suportadas na porta.
Recursos atuais — Recursos MED ativados na porta.
Classe de dispositivo — classe de dispositivo de ponto final LLDP-MED. As classes de dispositivos possíveis são:
- Classe de endpoint 1 — classe de endpoint genérico, oferecendo serviços LLDP básicos.
- Endpoint Class 2 — Classe de endpoint de mídia que oferece recursos de streaming de mídia, bem como todos os recursos de Classe 1.
- Classe 3 de endpoint — classe de dispositivos de comunicação, que oferece todos os recursos de Classe 1 e Classe 2, além de localização, suporte a dispositivos da Camada 2 e 911, e recursos de gerenciamento de informações de dispositivos.
Tipo de dispositivo PoE — Tipo de porta PoE; por exemplo, PD.
Fonte de alimentação PoE — Fonte de alimentação da porta.
PoE Power Priority (Prioridade de energia PoE) — Port power priority (Prioridade de energia da porta).
Valor de potência PoE — Valor de potência da porta.
Revisão do hardware — Versão do hardware.
Revisão do firmware — Versão do firmware.
Revisão do software — Versão do software.
Número de série — Número de série do dispositivo.
Nome do fabricante — Nome do fabricante do dispositivo.
Nome do modelo — Nome do modelo do dispositivo.
ID do ativo — ID do ativo.
Informações locais
Civic — Endereço.
Coordenadas — Coordenadas do mapa: latitude, longitude e altitude.
ECS ELIN — Emergency Call Service (ECS) Emergency Location Identification Number (ELIN).
Tabela de Políticas de Rede
Tipo de aplicativo — Tipo de aplicativo de política de rede; por exemplo, Voz.
ID da VLAN — ID da VLAN para a qual a política de rede é definida.
Tipo de VLAN — Tipo de VLAN para o qual a política de rede é definida. Os valores de campo possíveis são:
- Marcado — Indica que a política de rede está definida para VLANs marcadas.
- Não marcado — Indica que a política de rede está definida para VLANs não marcadas.
User Priority (Prioridade do usuário) — Prioridade do usuário da política de rede.
DSCP — DSCP de política de rede.

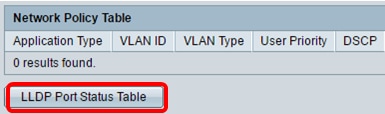

Etapa 3. (Opcional) Clique no botão LLDP Port Status Table para exibir as Informações globais do status da porta LLDP. Para saber mais sobre este recurso, clique aqui e obtenha as instruções.
Agora você deve ter visualizado as informações locais de uma porta em seu switch.
