Configurar um mapa de política no ponto de acesso WAP571 ou WAP571E

Objetivo

Um Mapa de Políticas executa a ação quando uma condição é correspondida no Mapa de Classes. Os mapas de classe contêm condições que o tráfego precisa corresponder para ser encaminhado ou descartado. Pode haver muitos mapas de classe em um mapa de política em que um mapa de classe pode ser correspondido, ou todos os mapas de classe devem ser correspondidos para que a ação especificada no mapa de política ocorra. Um mapa de classe e um mapa de política são criados para concluir a configuração de Qualidade de Serviço (QoS) em um ponto de acesso. Para obter instruções sobre como configurar a QoS, clique aqui. Para obter instruções sobre como criar um mapa de classes, clique aqui.

O objetivo deste artigo é mostrar a você como criar um Mapa de políticas em um ponto de acesso sem fio.

Note: Não é possível criar um Mapa de Política se não houver Mapa de Classe.

Dispositivos aplicáveis

• WAP571
• WAP571E

Versão de software

• 1.0.0.17

Adicionar e configurar um mapa de política

Etapa 1. Efetue login no utilitário baseado na Web do ponto de acesso e escolha Client QoS > Policy Map.

Note: Se ainda não houver mapas de política configurados, somente a área Configuração do mapa de política será exibida.

Etapa 2. No campo Nome do Mapa de Política, digite o nome do Mapa de Política que você precisa criar. O nome pode ter de 1 a 31 caracteres alfanuméricos e caracteres especiais, sem espaços.

Note: Neste exemplo, o nome é Policy_Map_1.

Etapa 3. Clique em Adicionar Mapa de Política.

Etapa 4. Na área Definição de classe de política, escolha o Mapa de política que você precisa configurar no menu suspenso Nome do mapa de política.

Note: Neste exemplo, Policy_Map_1 é escolhido.

Etapa 5. Escolha o mapa de classe a ser aplicado ao mapa de política no menu suspenso Nome do mapa de classe.

Note: Neste exemplo, Class_Map_1 é escolhido.

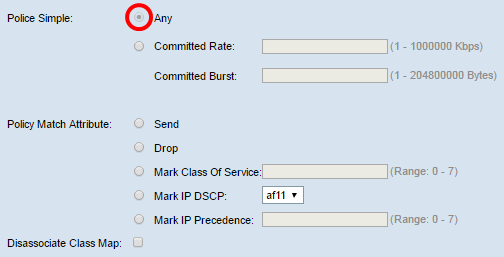

Etapa 6. Clique em um botão de opção Polícia simples. Esse recurso estabelece o estilo de policiamento de tráfego para a classe. A forma simples do estilo de vigilância usa uma única taxa de dados e tamanho de intermitência, resultando em dois resultados: não conformidade. As opções são:

• Any — Essa opção não define nenhum parâmetro ao qual o tráfego deve estar em conformidade. Essa é a configuração padrão.
• Committed Rate — Essa opção permite especificar uma taxa comprometida em Kbps e uma intermitência comprometida, em bytes, conforme o tráfego. A taxa comprometida pode ser de 1 a 1000000 Kbps. O burst comprometido é de 1 a 204800000 bytes.

Note: Neste exemplo, Qualquer é escolhido.

Passo 7. Com base na configuração Simples de Polícia, escolha as configurações para o Atributo de Correspondência de Política. As opções são:

• Enviar — Esta opção especifica que todos os pacotes para o fluxo de tráfego associado devem ser encaminhados se os critérios do mapa de classe forem atendidos.
• Drop — Essa opção especifica que todos os pacotes para o fluxo de tráfego associado devem ser descartados se os critérios do mapa de classe forem atendidos.
• Mark Class Of Service — Esta opção marca todos os pacotes para o fluxo de tráfego associado com o valor de Class of Service (CoS) especificado no campo de prioridade do cabeçalho 802.1p. Se o pacote ainda não contiver esse cabeçalho, um será inserido. O valor de CoS deve ser um inteiro de 0 a 7.
• Mark IP DSCP — Essa opção marca todos os pacotes para o fluxo de tráfego associado com o valor IP DSCP selecionado na lista.
• Mark IP Precedence — Essa opção marca todos os pacotes para o fluxo de tráfego associado com o valor de precedência IP especificado. O valor de precedência de IP é um inteiro de 0 a 7.

Note: Neste exemplo, Drop é escolhido. Ou seja, os pacotes que correspondem à condição especificada em Class_Map_1 serão descartados, como sugerido por esta configuração.

Etapa 8. (Opcional) Marque a caixa de seleção Desassociar Mapa de Classe para remover a classe escolhida na lista Nome do Mapa de Classe da política escolhida na lista Nome do Mapa de Política.

Note: A Área de classe do membro exibe todas as classes de DiffServ associadas atualmente à política selecionada. Se nenhuma classe estiver associada no momento, a área ficará em branco.

Etapa 9. (Opcional) Para excluir a diretiva atual, marque a caixa de seleção Excluir Mapa de Política.

Etapa 10. Clique em Salvar para salvar as alterações na configuração de inicialização.

Agora você deve ter configurado com êxito um Mapa de políticas em seu Ponto de acesso sem fio (WAP).
