    Introdução

    Este documento descreve como solucionar problemas de DHCP nos switches Catalyst 9000.

    Pré-requisitos

    Requisitos

    A Cisco recomenda que você tenha conhecimento destes tópicos:

    • Arquitetura dos switches Catalyst 9000 Series.
    • DHCP (Dynamic Host Configuration Protocol).

    Componente usado

    As informações neste documento são baseadas nestas versões de software e hardware:

    • C9200
    • C9300
    • C9500
    • C9400
    • C9600

    As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

    Produtos Relacionados

    Este documento também pode ser usado com as seguintes versões de hardware e software:

    • Catalyst 3650/3850 Series Switches com Cisco IOS® XE 16.x.

    Troubleshooting

    Ao solucionar problemas de DHCP, há informações críticas que devem ser confirmadas para isolar a origem do problema. É muito importante desenhar uma topologia da rede da origem ao destino e identificar os dispositivos intermediários e suas funções.

    Com base nessas funções, há ações que podem ser tomadas para iniciar a solução de problemas.

    Switch configurado como bridge de camada 2

    Neste cenário, espera-se que o switch receba e encaminhe o pacote DHCP sem qualquer modificação.

    Etapa 1. Confirme o caminho do pacote.

    • Identifique as interfaces onde o cliente e o dispositivo do próximo salto em direção ao servidor DHCP estão conectados.
    • Identifique a VLAN ou as VLANs afetadas.

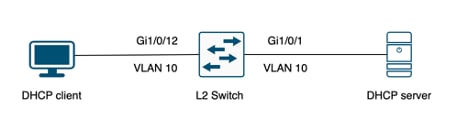

    Exemplo: Considere a topologia abaixo, onde o cliente conectado à interface Gigabitethernet1/0/12 na VLAN 10 em um switch C9300 não pode obter um endereço IP via DHCP. O servidor DHCP está conectado à interface Gigabit Ethernet1/0/1 também na VLAN 10.

    Cliente conectado a um switch de Camada 2.Cliente conectado a um switch de Camada 2.

    ícone de dica

    Dica: se o problema estiver afetando vários dispositivos e VLANs, escolha um cliente para executar a solução de problemas.

    Etapa 2. Verificar o caminho da camada 2

    • A VLAN precisa ser criada e estar ativa no switch.
    c9300#show vlan brief

    VLAN Name                             Status    Ports

    ---- -------------------------------- --------- -------------------------------
    1    default                          active    Gi1/0/2, Gi1/0/3, Gi1/0/4, Gi1/0/5, Gi1/0/6, Gi1/0/7
                                                    Gi1/0/8, Gi1/0/9, Gi1/0/10, Gi1/0/11, Gi1/0/13
                                                    Gi1/0/14, Gi1/0/15, Gi1/0/16, Gi1/0/17, Gi1/0/18
                                                    Gi1/0/19, Gi1/0/20, Gi1/0/21, Gi1/0/22, Gi1/0/23
                                                    Gi1/0/24
    10   users                            active    Gi1/0/12
    1002 fddi-default                     act/unsup
    1003 token-ring-default               act/unsup
    1004 fddinet-default                  act/unsup
    1005 trnet-default                    act/unsup
    • A VLAN deve ser permitida nas interfaces de entrada e saída.
    interface GigabitEthernet1/0/12
     description Client Port
     switchport access vlan 10
     switchport mode access

    interface GigabitEthernet1/0/1
     description DHCP SERVER
     switchport mode trunk
    c9300#show interfaces trunk

    Port           Mode             Encapsulation  Status        Native vlan
    Gi1/0/1        on               802.1q         trunking      1

    Port           Vlans allowed on trunk
    Gi1/0/1        1-4094

    Port           Vlans allowed and active in management domain
    Gi1/0/1        1,10

    Port           Vlans in spanning tree forwarding state and not pruned
    Gi1/0/1        1,10
    • O switch deve aprender o endereço mac do cliente na VLAN correta.
    c9300-01#show mac address interface gi1/0/12
              Mac Address Table
    -------------------------------------------
    Vlan    Mac Address       Type        Ports
    ----    -----------       --------    -----
      10    7018.a7e8.4f46    DYNAMIC     Gi1/0/12
    • Se o rastreamento de DHCP estiver configurado, verifique se a interface de confiança está definida corretamente.

    Etapa 3. Verifique se o switch está recebendo os pacotes de descoberta DHCP na porta do cliente.

    • Você pode usar a ferramenta EPC (Embedded Packet Capture).
    • Para filtrar apenas os pacotes DHCP, configure uma ACL.
    c9300(config)#ip access-list extended DHCP
    c9300(config-ext-nacl)#permit udp any any eq 68
    c9300(config-ext-nacl)#permit udp any any eq 67
    c9300(config-ext-nacl)#end

    c9300#show access-lists DHCP
    Extended IP access list DHCP
        10 permit udp any any eq bootpc
        20 permit udp any any eq bootps
    • Configure e inicie a captura de pacotes na direção de entrada na porta do cliente.
    c9300#monitor capture cap interface GigabitEthernet1/0/12 in access-list DHCP
    c9300#monitor capture cap start
    Started capture point : cap

    c9300#monitor capture cap stop
    Capture statistics collected at software:
            Capture duration - 66 seconds
            Packets received - 5
            Packets dropped - 0
            Packets oversized - 0

    Bytes dropped in asic - 0

    Stopped capture point : cap
    • Verifique o conteúdo da captura.
    c9300#show monitor capture cap buffer brief
    Starting the packet display ........ Press Ctrl + Shift + 6 to exit
    1   0.000000      0.0.0.0 -> 255.255.255.255 DHCP 342 DHCP Discover - Transaction ID 0x9358003
    2   3.653608      0.0.0.0 -> 255.255.255.255 DHCP 342 DHCP Discover - Transaction ID 0x935800
    note-icon

    Observação: em circunstâncias normais, se você pegar um EPC em AMBAS as direções na porta do cliente, poderá ver o processo DORA concluído.

    Etapa 4. Verifique se o switch está encaminhando a descoberta de DHCP.

    • Você pode fazer uma captura na porta de saída na direção de saída.
    c9300#monitor capture cap interface GigabitEthernet1/0/1 out access-list DHCP
    c9300#show monitor capture cap buffer brief
    Starting the packet display ........ Press Ctrl + Shift + 6 to exit

    1   0.000000      0.0.0.0 -> 255.255.255.255 DHCP 342 DHCP Discover - Transaction ID 0x4bf2a30e
    2   0.020893      0.0.0.0 -> 255.255.255.255 DHCP 342 DHCP Discover - Transaction ID 0xe4331741
    ícone de dica

    Dica: para confirmar se a descoberta de DHCP coletada na captura pertence ao cliente que está sendo solucionado, você pode aplicar o filtro dhcp.hw.mac_addr ao EPC usando a opção display-filter.

    Neste ponto, confirmamos que o switch está encaminhando os pacotes DHCP e a solução de problemas pode ser movida para o servidor DHCP.

    Switch configurado como agente de retransmissão

    O Agente de Retransmissão é usado quando os clientes e os servidores DHCP não pertencem ao mesmo domínio de broadcast.

    Quando o switch é configurado como Agente de Retransmissão, os pacotes DHCP são modificados no switch; para pacotes enviados do cliente, o switch adiciona suas próprias informações (endereço IP e endereço MAC) ao pacote e as envia para o próximo salto em direção ao Servidor DHCP. Os pacotes recebidos do servidor DHCP são apontados para o agente de retransmissão e, em seguida, o switch os encaminha de volta para o cliente.

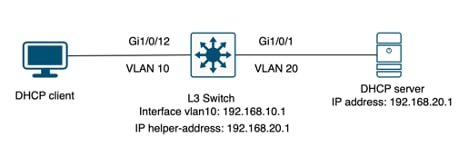

    Continue com o exemplo no cenário anterior, temos um cliente conectado à interface Gigabitethernet1/0/12 na VLAN 10 incapaz de obter um endereço IP através de DHCP, agora o switch C9000 é o gateway padrão para a VLAN 10 e é configurado como Agente de Retransmissão, o servidor DHCP é conectado à interface Gigabitethernet1/0/1 na VLAN 20.

    Cliente conectado a um switch de Camada 3 configurado como Agente de Retransmissão.Cliente conectado a um switch de Camada 3 configurado como Agente de Retransmissão.

    Etapa 1. Confirme se o switch está recebendo a descoberta DHCP.

    • Execute uma captura de pacote na interface voltada para o cliente. Consulte a etapa 3 no cenário anterior.

    Etapa 2. Verifique a configuração do auxiliar de IP.

    • O serviço DHCP deve estar habilitado.
    show run all | in dhcp
    service dhcp
    • Comando IP helper na VLAN 10 SVI.
    interface vlan10
     ip address 192.168.10.1 255.255.255.0
    ip helper-address 192.168.20.1

    Etapa 3. Verifique a conectividade com os servidores DHCP.

    • O switch deve ter conectividade unicast com o servidor DHCP a partir da VLAN cliente. Você pode testar com um ping.
    c9300-01#ping 192.168.20.1 source vlan 10
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.168.20.1, timeout is 2 seconds:
    Packet sent with a source address of 192.168.10.1
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

    Etapa 4. Confirme se o switch está encaminhando os pacotes DHCP para o próximo salto.

    • Você pode executar um debug ip dhcp server packet detail.
    *Feb  2 23:14:20.435: DHCPD: tableid for 192.168.10.1 on Vlan10 is 0
    *Feb  2 23:14:20.435: DHCPD: client's VPN is .
    *Feb  2 23:14:20.435: DHCPD: No option 125
    *Feb  2 23:14:20.435: DHCPD: No option 124
    *Feb  2 23:14:20.435: DHCPD: Option 125 not present in the msg.
    *Feb  2 23:14:20.435: DHCPD: using received relay info.
    *Feb  2 23:14:20.435: DHCPD: Looking up binding using address 192.168.10.1
    *Feb  2 23:14:20.435: DHCPD: setting giaddr to 192.168.10.1.
    *Feb  2 23:14:20.435: DHCPD: BOOTREQUEST from 0170.18a7.e84f.46 forwarded to 192.168.20.1.
    • Faça capturas de pacotes. Você pode usar EPC no plano de controle.
    monitor capture cap control-plane both access-list DHCP
    monitor capture cap [start | stop]
    • Você também pode obter um SPAN na porta de saída.
    Monitor session 1 source interface Gi1/0/1 tx
    Monitor session 1 destination interface [interface ID] encapsulation replicate
    note-icon

    Observação: você deve configurar apenas um agente de retransmissão no caminho.

    Switch configurado como servidor DHCP

    Neste cenário, o switch tem o escopo DHCP configurado localmente.

    Etapa 1. Verifique a configuração básica.

    • O pool deve ser criado e ter a rede, a máscara de sub-rede e o roteador padrão configurados.
    ip dhcp pool VLAN10
     network 192.168.10.0 255.255.255.0
     default-router 192.168.10.1
    • Os serviços DHCP devem ser ativados.
    show run all | in dhcp
    service dhcp
    • O switch deve ter conectividade unicast com as redes configuradas nos pools.
    ping 192.168.10.1
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.168.10.1, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
    • Todos os endereços IP configurados estaticamente devem ser excluídos do intervalo do pool.
    ip dhcp excluded-address 192.168.10.1
    note-icon

    Observação: o serviço DHCP deverá ser habilitado se o switch estiver configurado como servidor DHCP ou agente de retransmissão.

    Etapa 2. Verifique se o switch aluga endereços IP.

    • Você pode usar debug ip dhcp server packet detail.

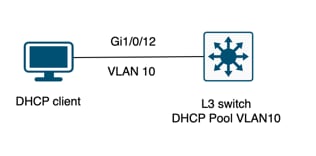

    Exemplo 1: O cliente é conectado diretamente ao switch Catalyst 9000 configurado como servidor DHCP na VLAN 10.

    Cliente conectado a um switch de Camada 3 configurado como servidor DHCP.Cliente conectado a um switch de Camada 3 configurado como servidor DHCP.

    Feb 16 19:03:33.828: DHCPD: DHCPDISCOVER received from client 0063.6973.636f.2d39.6335.342e.3136.6237.2e37.6436.342d.5477.6531.2f30.2f31 on interface Vlan10.DHCPD: Setting only requested parameters
    *Feb 16 19:03:33.828: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:03:33.828: DHCPD: egress Interfce Vlan10
    *Feb 16 19:03:33.828: DHCPD: broadcasting BOOTREPLY to client 9c54.16b7.7d64.
    *Feb 16 19:03:33.828: Option 82 not present
    *Feb 16 19:03:33.828: DHCPD: tableid for 192.168.10.1 on Vlan10 is 0
    *Feb 16 19:03:33.828: DHCPD: client's VPN is .
    *Feb 16 19:03:33.828: DHCPD: No option 125
    *Feb 16 19:03:33.828: DHCPD: Option 124: Vendor Class Information
    *Feb 16 19:03:33.828:   DHCPD: Enterprise ID: 9
    *Feb 16 19:03:33.829:   DHCPD: Vendor-class-data-len: 10
    *Feb 16 19:03:33.829:   DHCPD: Data: 4339333030582D313259
    *Feb 16 19:03:33.829: DHCPD: DHCPREQUEST received from client 0063.6973.636f.2d39.6335.342e.3136.6237.2e37.6436.342d.5477.6531.2f30.2f31 on interface Vlan10
    *Feb 16 19:03:33.829: DHCPD: Client is Selecting (DHCP Request with Requested IP = 192.168.10.2, Server ID = 192.168.10.1)
    *Feb 16 19:03:33.829: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:03:33.829: DHCPD: No default domain to append - abort updateDHCPD: Setting only requested parameters
    *Feb 16 19:03:33.829: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:03:33.829: DHCPD: egress Interfce Vlan10
    *Feb 16 19:03:33.829: DHCPD: broadcasting BOOTREPLY to client 9c54.16b7.7d64

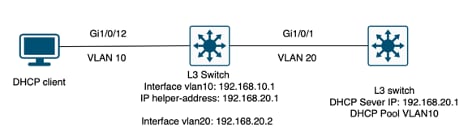

    Exemplo 2: O cliente não está diretamente conectado ao switch Catalyst 9000 configurado como servidor DHCP.

    Neste cenário, o cliente é conectado a um switch L3 que é definido como gateway padrão e agente de retransmissão, e o servidor DHCP é hospedado em um switch Catalyst 9000 vizinho na VLAN 20.

    Cliente não conectado diretamente ao switch de Camada 3 que funciona como servidor DHCP.Cliente não conectado diretamente ao switch de Camada 3 que funciona como servidor DHCP.

    *Feb 16 19:56:35.783: DHCPD: DHCPDISCOVER received from client 0063.6973.636f.2d39.6335.342e.3136.6237.2e37.6436.342d.5477.6531.2f30.2f31 through relay 192.168.10.1.
    *Feb 16 19:56:35.783: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:56:35.783: Option 82 not present
    *Feb 16 19:56:35.783: Option 82 not present
    *Feb 16 19:56:35.783: DHCPD: Option 125 not present in the msg.DHCPD: Setting only requested parameters
    *Feb 16 19:56:35.783: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:56:35.783: DHCPD: egress Interfce Vlan20
    *Feb 16 19:56:35.783: DHCPD: unicasting BOOTREPLY for client 9c54.16b7.7d64 to relay 192.168.10.1.
    *Feb 16 19:56:35.785: Option 82 not present
    *Feb 16 19:56:35.785: DHCPD: tableid for 192.168.20.1 on Vlan20 is 0
    *Feb 16 19:56:35.785: DHCPD: client's VPN is .
    *Feb 16 19:56:35.785: DHCPD: No option 125
    *Feb 16 19:56:35.785: DHCPD: Option 124: Vendor Class Information
    *Feb 16 19:56:35.785:   DHCPD: Enterprise ID: 9
    *Feb 16 19:56:35.785:   DHCPD: Vendor-class-data-len: 10
    *Feb 16 19:56:35.785:   DHCPD: Data: 4339333030582D313259
    *Feb 16 19:56:35.785: DHCPD: DHCPREQUEST received from client 0063.6973.636f.2d39.6335.342e.3136.6237.2e37.6436.342d.5477.6531.2f30.2f31 on interface Vlan20
    *Feb 16 19:56:35.785: DHCPD: Client is Selecting (DHCP Request with Requested IP = 192.168.10.2, Server ID = 192.168.20.1)
    *Feb 16 19:56:35.785: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:56:35.785: DHCPD: No default domain to append - abort updateDHCPD: Setting only requested parameters
    *Feb 16 19:56:35.785: DHCPD: Option 125 not present in the msg.
    *Feb 16 19:56:35.785: DHCPD: egress Interfce Vlan20
    *Feb 16 19:56:35.785: DHCPD: unicasting BOOTREPLY for client 9c54.16b7.7d64 to relay 192.168.10.1.
    note-icon

    Observação: se o switch for configurado como servidor DHCP e agente de retransmissão para a mesma VLAN, o servidor DHCP terá precedência.

    Informações Relacionadas

    Histórico de revisões

    Revisão Data de publicação Comentários
    1.0
    20-Feb-2024
    Versão inicial
    TAC Authored

    Colaborado por engenheiros da Cisco

    • Olga Martínez Angarita

    Este documento lhe foi útil?

    FeedbackFeedback

    Contate a Cisco
