Introduction

Este documento descreve como configurar o Wireless Domain Services (WDS) em uma configuração de ponto de acesso autônomo (AP) com um servidor RADIUS local. O documento se concentra em configurações através da nova GUI, mas também fornece configurações de interface de linha de comando (CLI).

Prerequisites

Requirements

A Cisco recomenda que você tenha conhecimento da configuração básica de GUI e CLI em APs autônomos.

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

  • Access Point Cisco 3602e Series em Software autônomo AP IOS®, versão 15.2(4)JA1; este dispositivo atuará como um AP WDS e servidor RADIUS local.
  • Access Point Cisco 2602i Series em Software IOS AP autônomo, versão 15.2(4)JA1; este dispositivo atuará como um AP cliente WDS.

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Configurar

Note: Use a Command Lookup Tool ( somente clientes registrados) para obter mais informações sobre os comandos usados nesta seção.

Configurações GUI

Crie o SSID

Este procedimento descreve como criar um novo SSID (Service Set Identifier).

  1. Navegue até Security > SSID Manager e clique em NEW para criar um novo SSID.

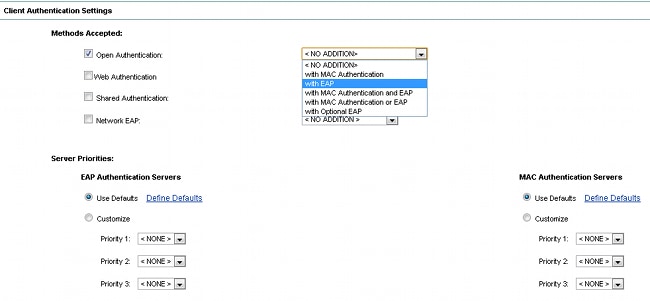

  2. Configure o SSID para autenticação EAP (Extensible Authentication Protocol).


  3. Defina o nível de criptografia desejado. Neste exemplo, use o WPA2 (Wi-Fi Protected Access 2).


  4. Clique em Aplicar para salvar as configurações.

  5. Navegue até Security > Encryption Manager e escolha o método de criptografia necessário.


Configuração de servidor RADIUS local no AP WDS

Este procedimento descreve como configurar o servidor RADIUS local no AP WDS:

  1. Navegue até Security > Server Manager, adicione o IP da WDS AP Bridge Virtual Interface (BVI) como o RADIUS local e adicione um segredo compartilhado.


  2. Navegue até Security > Local Radius Server > General Set-Up tab. Defina os protocolos EAP que deseja usar. Neste exemplo, ative a autenticação LEAP (Light Extensible Authentication Protocol).

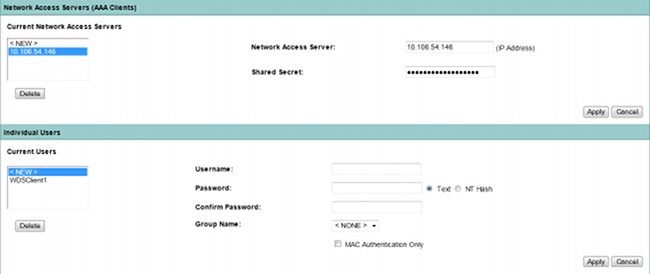

  3. Você também pode adicionar IPs do Network Access Server (NAS) e credenciais de nome de usuário/senha do cliente na mesma página. A configuração de um RADIUS local em um AP WDS foi concluída.


Configuração de servidor RADIUS local no AP cliente WDS

Esta figura mostra como configurar o endereço IP do AP WDS como o servidor RADIUS:


Ambos os APs agora estão configurados com SSIDs para autenticação LEAP, e o servidor WDS atua como o RADIUS local. Use as mesmas etapas para um RADIUS externo; somente o IP do servidor RADIUS será alterado.

Ativar WDS no WDS AP

Este procedimento descreve como ativar o WDS no AP WDS:

  1. Navegue até a guia Wireless > WDS > General Set-Up e ative a caixa de seleção Use this AP as Wireless Domain Services. Isso ativa o serviço WDS no AP.

  2. Em uma rede com vários APs WDS, use a opção Wireless Domain Services Priority para definir o WDS principal e o WDS de backup. O valor varia de 1 a 255, onde 255 é a prioridade mais alta.


  3. Navegue até a guia Server Groups na mesma página. Crie uma lista de grupos de servidores de infraestrutura, para a qual todos os APs de clientes WDS serão autenticados. Você pode usar o servidor RADIUS local no AP WDS para essa finalidade. Como já foi adicionado, ele aparece na lista suspensa.


  4. Ative o botão de opção Usar grupo para: Infrastructure Authentication e clique em Apply para salvar as configurações.

  5. O nome de usuário e as senhas do AP WDS podem ser adicionados à lista de servidores RADIUS local.

Ativar WDS no AP do cliente WDS

Este procedimento descreve como ativar o WDS no AP do cliente WDS:

  1. Navegue até Wireless > AP e marque a caixa de seleção para Participar da Infraestrutura SWAN. SWAN significa Structured Wireless-Aware Network.


  2. Os APs de cliente WDS podem descobrir automaticamente os APs WDS. Ou você pode inserir manualmente o endereço IP do AP WDS para registro do cliente na caixa de texto Especificada de descoberta.

    Você também pode adicionar o nome de usuário e a senha do cliente WDS para autenticação no servidor RADIUS local configurado no AP WDS.

Configurações de CLI

AP WDS

Esta é uma configuração de exemplo para o AP WDS:

Current configuration : 2832 bytes
!
! Last configuration change at 05:54:08 UTC Fri Apr 26 2013
version 15.2
no service pad
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
!
hostname MAIB-WDS-AP
!
!
logging rate-limit console 9
enable secret 5 $1$EdDD$dG47yIKn86GCqmKjFf1Sy0
!
aaa new-model
!
!
aaa group server radius rad_eap
server name Local-Radius
!
aaa group server radius Infrastructure
server name Local-Radius
!
aaa authentication login eap_methods group rad_eap
aaa authentication login method_Infrastructure group Infrastructure
aaa authorization exec default local
!
!
!
!
!
aaa session-id common
no ip routing
no ip cef
!
!
!
!
dot11 syslog
!
dot11 ssid WDS-EAP
authentication open eap eap_methods
authentication network-eap eap_methods
authentication key-management wpa version 2
guest-mode
!
!
dot11 guest
!
!
!
username Cisco password 7 13261E010803
username My3602 privilege 15 password 7 10430810111F00025D56797F65
!
!
bridge irb
!
!
!
interface Dot11Radio0
no ip address
no ip route-cache
!
encryption mode ciphers aes-ccm
!
ssid WDS-EAP
!
antenna gain 0
stbc
station-role root
bridge-group 1
bridge-group 1 subscriber-loop-control
bridge-group 1 spanning-disabled
bridge-group 1 block-unknown-source
no bridge-group 1 source-learning
no bridge-group 1 unicast-flooding
!
interface Dot11Radio1
no ip address
no ip route-cache
!
encryption mode ciphers aes-ccm
!
ssid WDS-EAP
!
antenna gain 0
peakdetect
dfs band 3 block
stbc
channel dfs
station-role root
bridge-group 1
bridge-group 1 subscriber-loop-control
bridge-group 1 spanning-disabled
bridge-group 1 block-unknown-source
no bridge-group 1 source-learning
no bridge-group 1 unicast-flooding
!
interface GigabitEthernet0
no ip address
no ip route-cache
duplex auto
speed auto
bridge-group 1
bridge-group 1 spanning-disabled
no bridge-group 1 source-learning
!
interface BVI1
ip address 10.106.54.146 255.255.255.192
no ip route-cache
ipv6 address dhcp
ipv6 address autoconfig
ipv6 enable
!
ip forward-protocol nd
ip http server
no ip http secure-server
ip http help-path http://www.cisco.com/warp/public/779/smbiz/prodconfig/help/eag
ip radius source-interface BVI1
!
!
radius-server local
no authentication eapfast
no authentication mac
nas 10.106.54.146 key 7 045802150C2E1D1C5A
user WDSClient1 nthash 7
   072E776E682F4D5D35345B5A227E78050D6413004A57452024017B0803712B224A
!
radius-server attribute 32 include-in-access-req format %h
radius-server vsa send accounting
!
radius server Local-Radius
address ipv4 10.106.54.146 auth-port 1812 acct-port 1813
key 7 060506324F41584B56
!
bridge 1 route ip
!
!
wlccp authentication-server infrastructure method_Infrastructure
wlccp wds priority 254 interface BVI1
!
line con 0
line vty 0 4
transport input all
!
end

AP de cliente WDS

Esta é uma configuração de exemplo para o AP cliente WDS:

Current configuration : 2512 bytes
!
! Last configuration change at 00:33:17 UTC Wed May 22 2013
version 15.2
no service pad
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
!
hostname MAIB-WDS-Client
!
!
logging rate-limit console 9
enable secret 5 $1$vx/M$qP6DY30TGiXmjvUDvKKjk/
!
aaa new-model
!
!
aaa group server radius rad_eap
server name WDS-Radius
!
aaa authentication login eap_methods group rad_eap
aaa authorization exec default local
!
!
!
!
!
aaa session-id common
no ip routing
no ip cef
!
!
!
!
dot11 syslog
!
dot11 ssid WDS-EAP
authentication open eap eap_methods
authentication network-eap eap_methods
authentication key-management wpa version 2
guest-mode
!
!
dot11 guest
!
eap profile WDS-AP
method leap
!
!
!
username Cisco password 7 062506324F41
username My2602 privilege 15 password 7 09414F000D0D051B5A5E577E6A
!
!
bridge irb
!
!
!
interface Dot11Radio0
no ip address
no ip route-cache
!
encryption mode ciphers aes-ccm
!
ssid WDS-EAP
!
antenna gain 0
stbc
station-role root
bridge-group 1
bridge-group 1 subscriber-loop-control
bridge-group 1 spanning-disabled
bridge-group 1 block-unknown-source
no bridge-group 1 source-learning
no bridge-group 1 unicast-flooding
!
interface Dot11Radio1
no ip address
no ip route-cache
!
encryption mode ciphers aes-ccm
!
ssid WDS-EAP
!
antenna gain 0
peakdetect
dfs band 3 block
stbc
channel dfs
station-role root
bridge-group 1
bridge-group 1 subscriber-loop-control
bridge-group 1 spanning-disabled
bridge-group 1 block-unknown-source
no bridge-group 1 source-learning
no bridge-group 1 unicast-flooding
!
interface GigabitEthernet0
no ip address
no ip route-cache
duplex auto
speed auto
bridge-group 1
bridge-group 1 spanning-disabled
no bridge-group 1 source-learning
!
interface BVI1
ip address 10.106.54.136 255.255.255.192
no ip route-cache
ipv6 address dhcp
ipv6 address autoconfig
ipv6 enable
!
ip forward-protocol nd
ip http server
no ip http secure-server
ip http help-path http://www.cisco.com/warp/public/779/smbiz/prodconfig/help/eag
ip radius source-interface BVI1
!
!
radius-server attribute 32 include-in-access-req format %h
radius-server vsa send accounting
!
radius server WDS-Radius
address ipv4 10.106.54.146 auth-port 1812 acct-port 1813
key 7 110A1016141D5A5E57
!
bridge 1 route ip
!
!
wlccp ap username WDSClient1 password 7 070C285F4D06485744
wlccp ap wds ip address 10.106.54.146
!
line con 0
line vty 0 4
transport input all
!
end

Verificar

Use esta seção para confirmar se a sua configuração funciona corretamente. Quando a configuração estiver concluída, o AP do cliente WDS deve ser capaz de se registrar no AP WDS.

No AP WDS, o status do WDS é mostrado como Registrado.


No AP do cliente WDS, o status do WDS é Infraestrutura.


Note: A ferramenta Output Interpreter (exclusiva para clientes registrados) é compatível com alguns comandos de exibição.. Use a ferramenta Output Interpreter para visualizar uma análise do resultado gerado pelo comando show..

Saída de verificação CLI no AP WDS

Este procedimento mostra como verificar a configuração do AP WDS:

MAIB-WDS-AP#sh wlccp wds ap

HOSTNAME MAC-ADDR IP-ADDR IPV6-ADDR STATE
MAIB-WDS-Client f872.ea24.40e6 10.106.54.136 :: REGISTERED

MAIB-WDS-AP#sh wlccp wds statistics

WDS Statistics for last 10:34:13:
Current AP count: 1
Current MN count: 0
AAA Auth Attempt count: 2
AAA Auth Success count: 2
AAA Auth Failure count: 0
MAC Spoofing Block count: 0
Roaming without AAA Auth count: 0
Roaming with full AAA Auth count:0
Fast Secured Roaming count: 0
MSC Failure count: 0
KSC Failure count: 0
MIC Failure count: 0
RN Mismatch count: 0

Saída de verificação CLI no AP cliente WDS

Este procedimento mostra como verificar a configuração do AP do cliente WDS:

MAIB-WDS-Client#sh wlccp ap

WDS = bc16.6516.62c4, IP: 10.106.54.146 , IPV6: ::
state = wlccp_ap_st_registered
IN Authenticator = IP: 10.106.54.146 IPV6: ::
MN Authenticator = IP: 10.106.54.146 IPv6::

Troubleshoot

Atualmente, não existem informações disponíveis específicas sobre Troubleshooting para esta configuração.
