Configurar, verificar e solucionar problemas de convidado com fio no controlador de LAN sem fio
Contents
Introdução
Este documento descreve como configurar, verificar e solucionar problemas de acesso de convidado com fio no 9800 e no IRCM com autenticação da Web externa.
Pré-requisitos
Requisitos
A Cisco recomenda que você tenha conhecimento destes tópicos:
WLC 9800
WLC AireOS
Túnel de mobilidade
ISE
Supõe-se que um túnel de mobilidade entre as duas WLCs tenha sido estabelecido antes da configuração do acesso de convidado com fio.
Este aspecto está fora do escopo deste exemplo de configuração. Para obter instruções detalhadas, consulte o documento anexo intitulado Configurando topologias de mobilidade no 9800
Componentes Utilizados
9800 WLC versão 17.12.1
5520 WLC versão 8.10.185.0
ISE versão 3.1.0.518
As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Configurar convidado com fio no Catalyst 9800 ancorado em outro Catalyst 9800
Diagrama de Rede
Topologia de rede
Configuração em WLC 9800 externa
Configurar mapa de parâmetros da Web
Etapa 1: Navegue até Configuration > Security > Web Auth, selecione Global, verifique o endereço IP virtual do controlador e o mapeamento de pontos confiáveis e verifique se o tipo está definido como webauth.
Mapa de parâmetros globais
Observação: a interceptação de Web Auth HTTPs é uma configuração opcional. Se o redirecionamento de HTTPS for necessário, a opção HTTPS de interceptação de Autenticação da Web deverá ser habilitada. No entanto, essa configuração não é recomendada, pois aumenta o uso da CPU.
Etapa 2: Na guia Avançado, configure o URL da página da Web externa para o redirecionamento do cliente. Defina "Redirect URL for Login" e "Redirect On-Failure"; "Redirect On-Success" é opcional. Depois de configurada, uma visualização da URL de redirecionamento é exibida no perfil Web Auth.
Guia Avançado
Configuração de CLI
parameter-map type webauth global
type webauth
virtual-ip ipv4 192.0.2.1
redirect for-login http://10.127.196.171/webauth/login.html
redirect on-success http://10.127.196.171/webauth/logout.html
redirect on-failure http://10.127.196.171/webauth/failed.html
redirect portal ipv4 10.127.196.171
intercept-https-enable
trustpoint TP-self-signed-3915430211
webauth-http-enable
Observação: neste cenário, o mapa de parâmetros globais é usado. De acordo com o requisito, configure um mapa de parâmetros da Web personalizado selecionando Adicionar e, defina o URL de redirecionamento na guia Avançado. As configurações de Ponto de Confiança e IP Virtual são herdadas do perfil global.
Configurações de AAA:
Etapa 1: Crie um servidor Radius:

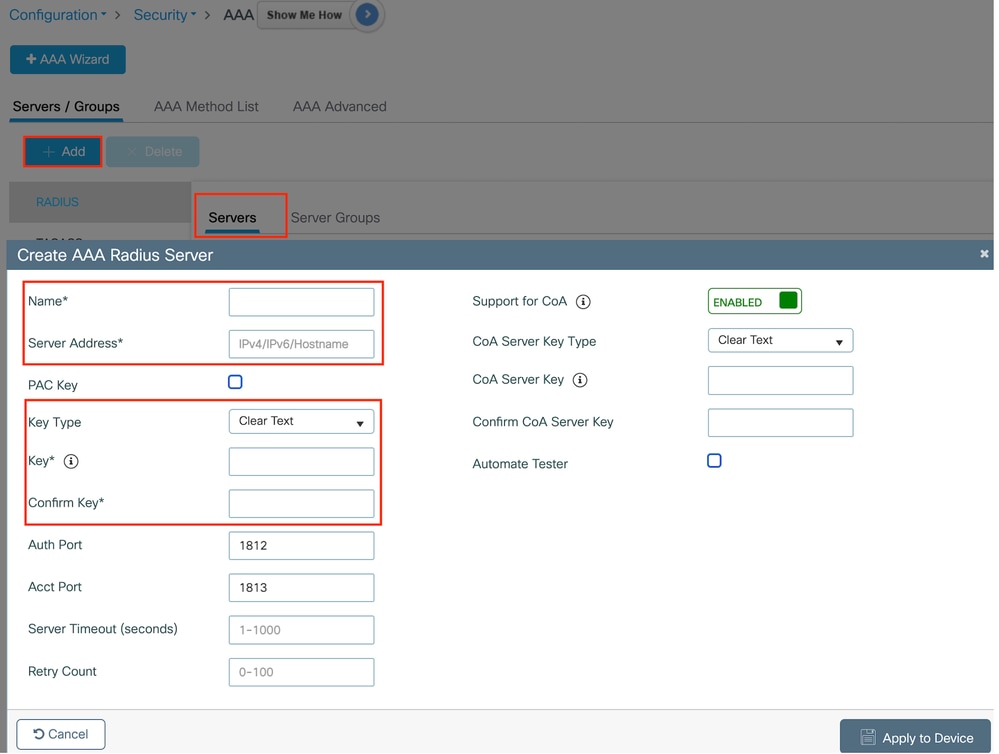

Navegue para Configuration > Security > AAA, clique em "Add" na seção Server/Group e, na página "Create AAA Radius Server", insira o nome do servidor, o endereço IP e o segredo compartilhado.
Configuração de servidor RADIUS
Configuração de CLI
radius server ISE-Auth
address ipv4 10.197.224.122 auth-port 1812 acct-port 1813
key *****
server name ISE-Auth
Etapa 2: Crie um grupo de servidores RADIUS:

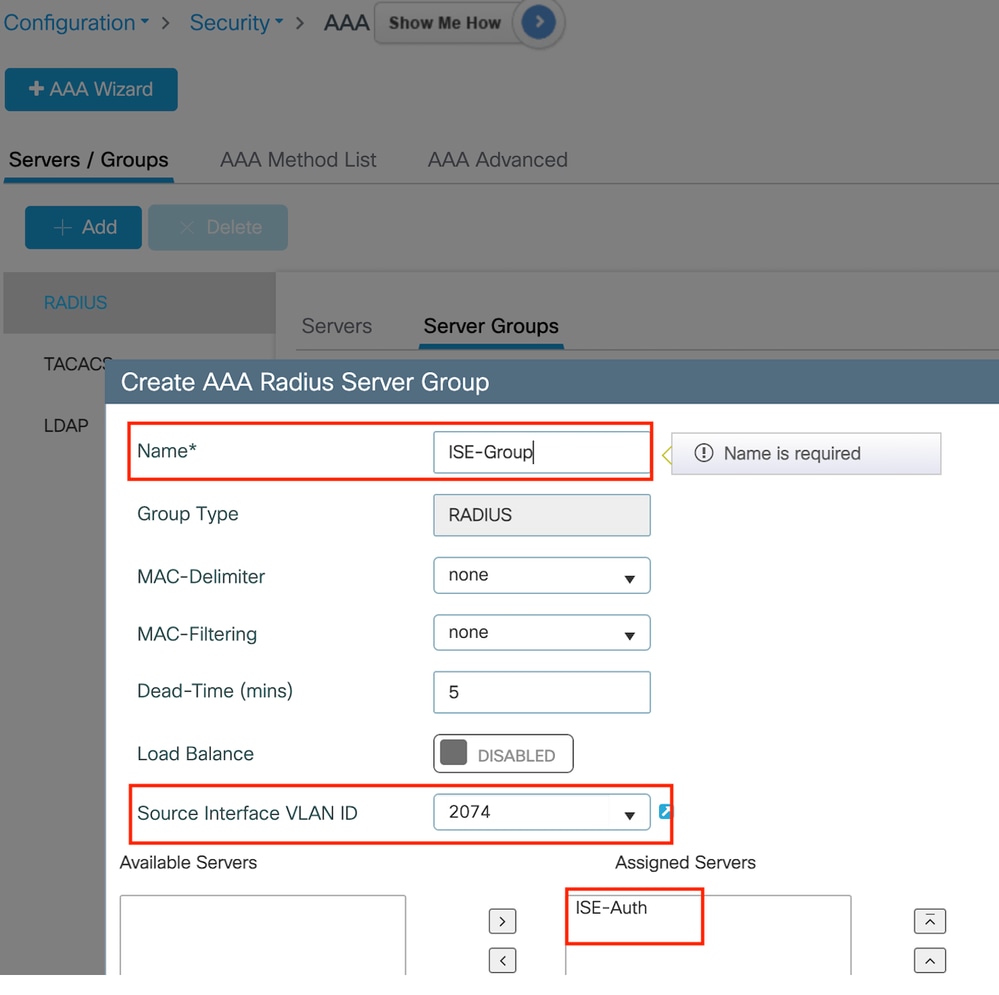

Selecione "Adicionar" na seção Grupos de servidores para definir um grupo de servidores e alternar os servidores a serem incluídos na configuração do grupo.
Grupo de servidores Radius
Configuração de CLI
aaa group server radius ISE-Group
server name ISE-Auth
ip radius source-interface Vlan2074
deadtime 5
Etapa 3: Configure a lista de métodos AAA:

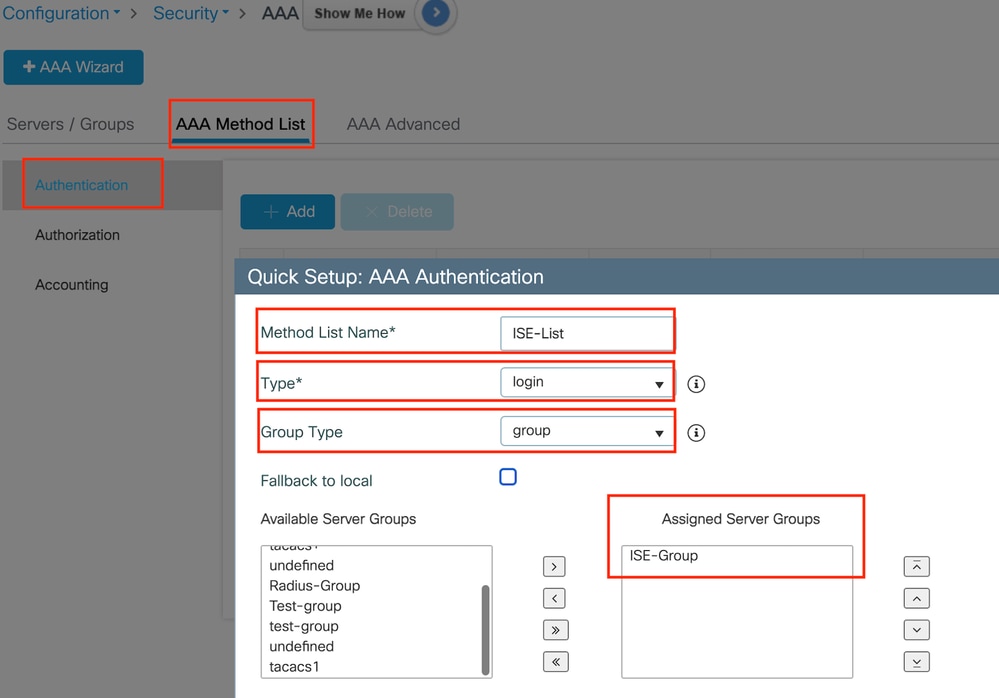

Navegue até a guia AAA Method List (Lista de métodos AAA), selecione Add (Adicionar) em Authentication (Autenticação), defina um nome de lista de métodos com Type (Tipo) como "login" (login) e Group type (Tipo de grupo) como "Group" (Grupo) e mapeie o grupo de servidores de autenticação configurado na seção Assigned Server Group (Grupo de servidores atribuídos).
Lista de métodos de autenticação
Configuração de CLI
aaa authentication login ISE-List group ISE-Group
Configurar perfil de Diretiva

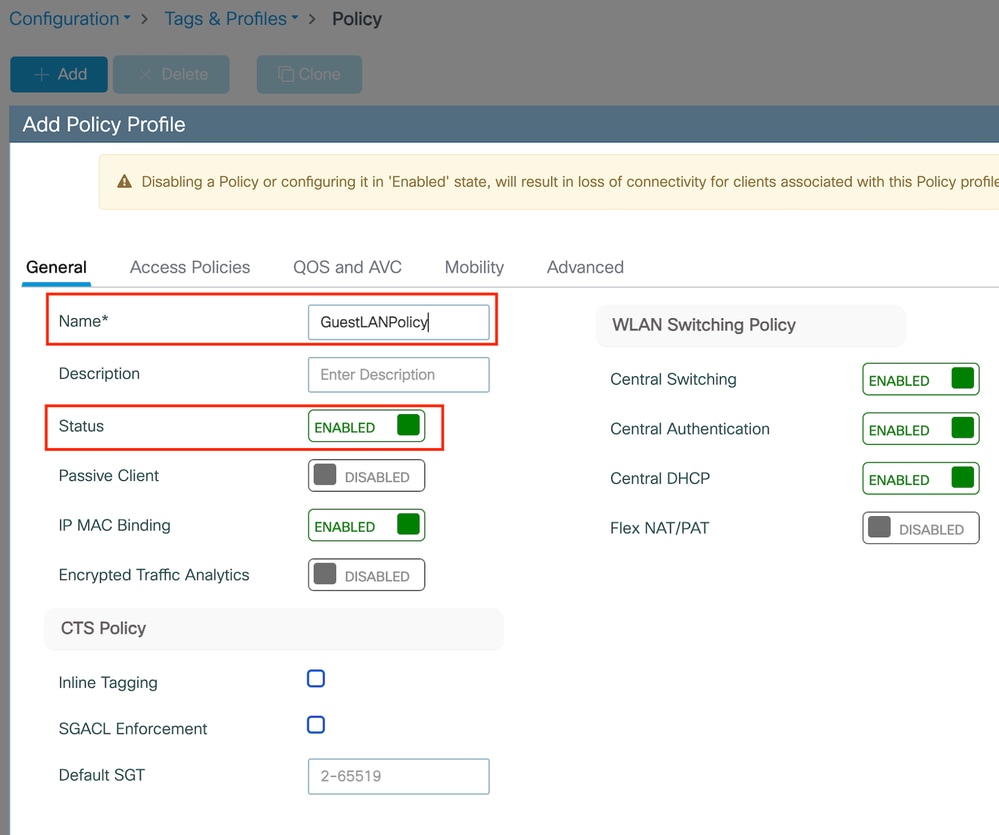

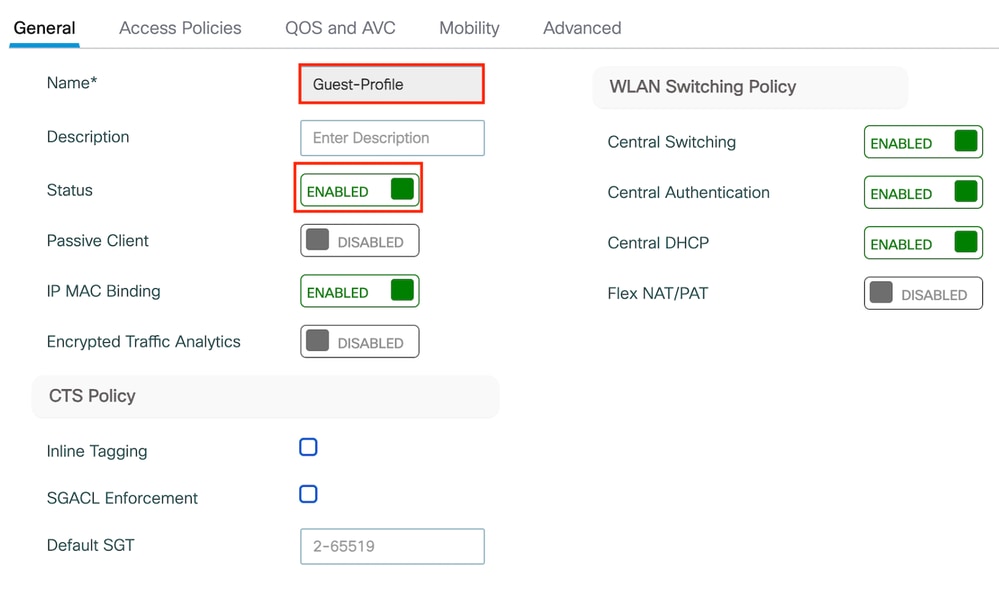

Etapa 1: Navegue até Configuration > Tags & Profiles > Policy, nomeie seu novo perfil na guia General e ative-o usando a alternância de status.
Perfil da política

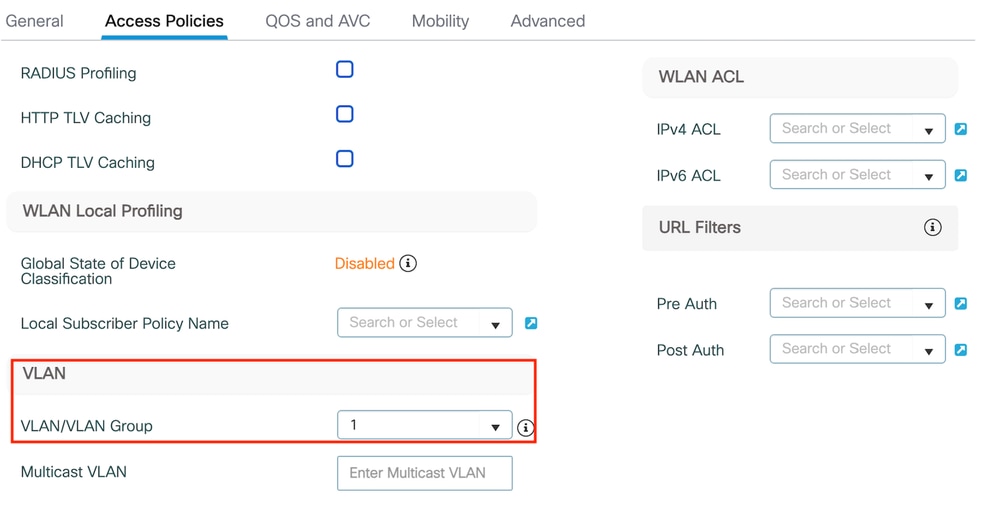

Etapa 2: na guia Access Policies, atribua uma vlan aleatória quando o mapeamento da vlan for concluído no controlador âncora. Neste exemplo, a vlan 1 está configurada
Guia Política de acesso

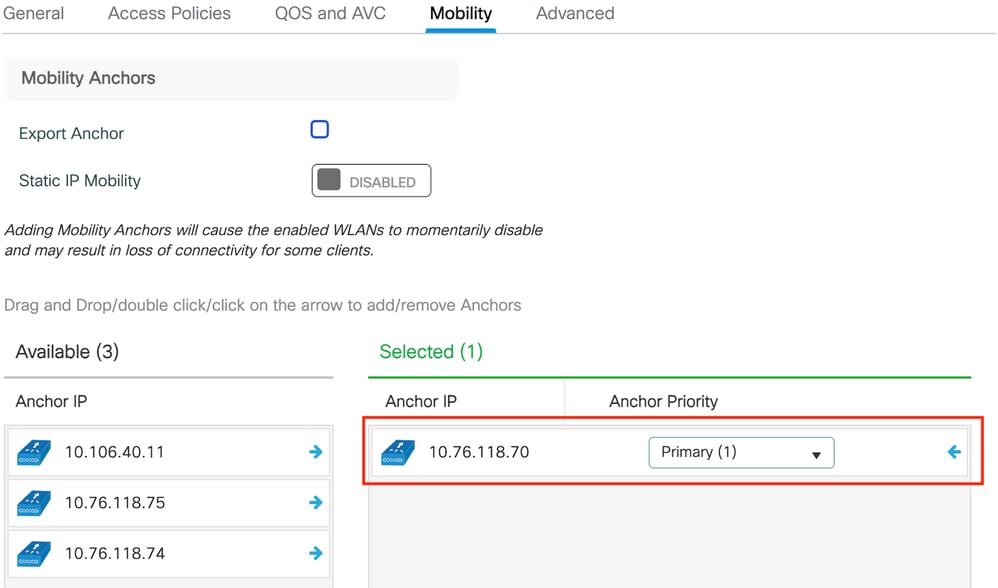

Etapa 3:Na guia Mobility, alterne o controlador Anchor para Primary (1) e, opcionalmente, configure os túneis de mobilidade Secondary (Secundária) e Tertiary (Terciária) para requisitos de redundância
Mapa de mobilidade
Configuração de CLI
wireless profile policy GuestLANPolicy
mobility anchor 10.76.118.70 priority 1
no shutdown
Configurar perfil de LAN de convidado

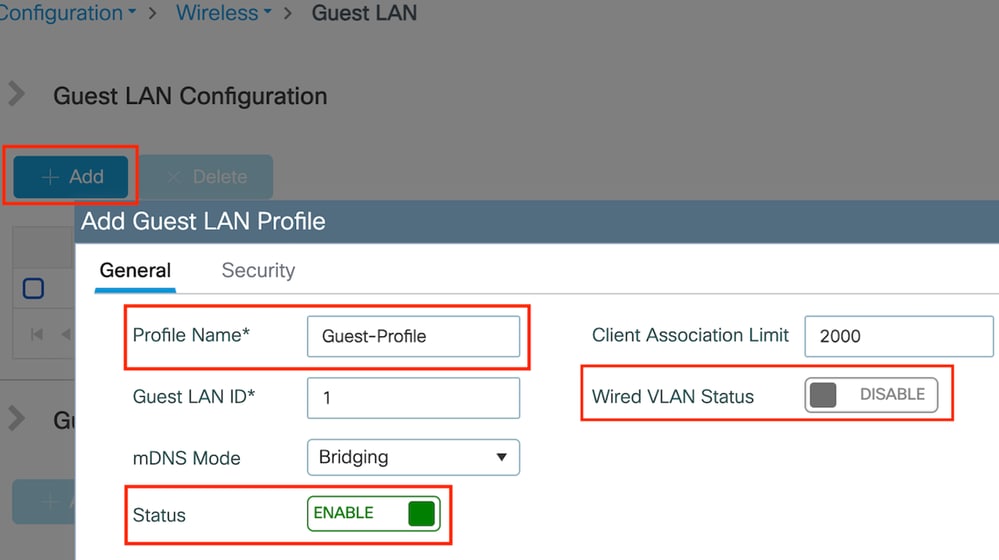

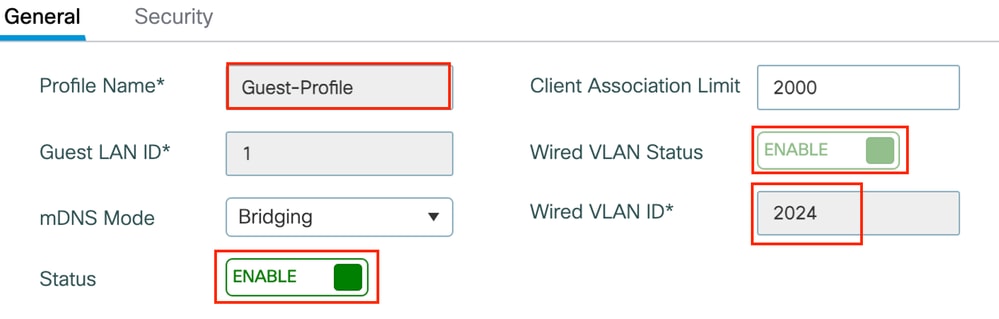

Etapa 1: Navegue até Configuration > Wireless > Guest LAN, selecione Add, configure um nome de perfil exclusivo, habilite a VLAN com fio, insira o ID da VLAN para usuários convidados com fio e alterne o status do perfil para Enabled.
Perfil de LAN de convidado

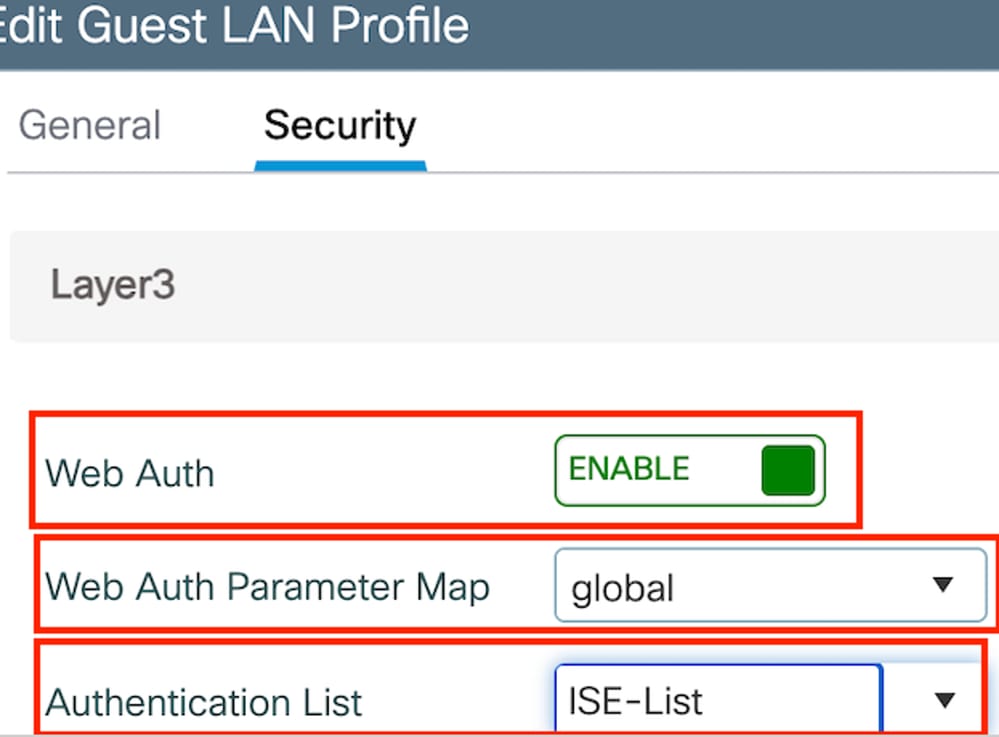

Guia Segurança de LAN de convidado
Configuração de CLI
guest-lan profile-name Guest-Profile 1 wired-vlan 2024
security web-auth authentication-list ISE-List
security web-auth parameter-map globalMAP de LAN de convidado

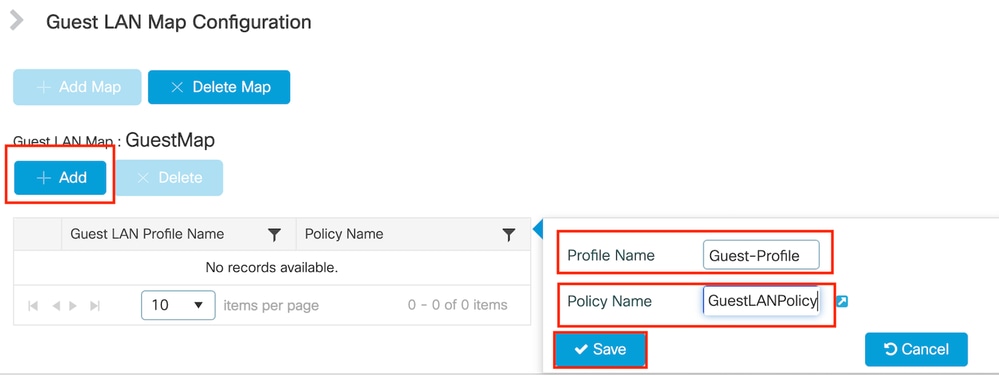

Navegue até Configuration > Wireless > Guest LAN.

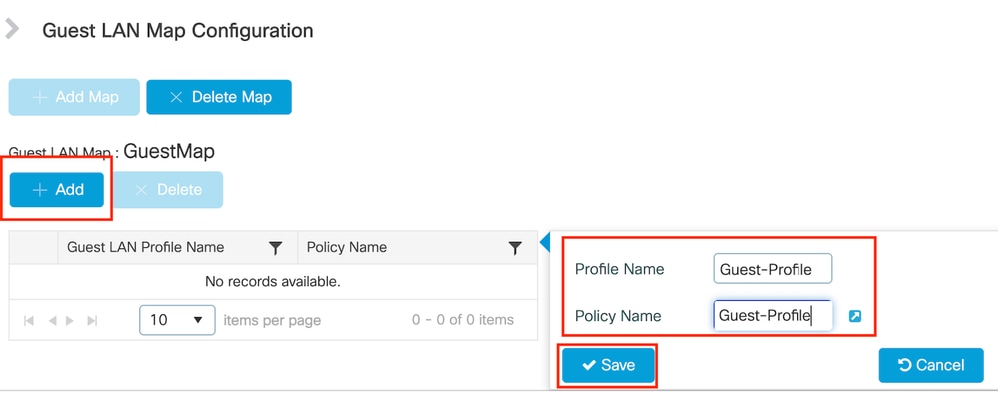

Na seção de configuração Guest LAN MAP, selecione Add e mapeie o perfil Policy e o perfil Guest LAN
MAP de LAN de convidado
Configuração de CLI
wireless guest-lan map GuestMap
guest-lan Guest-Profile policy GuestLANPolicy
Configuração na WLC Anchor 9800
Configurar mapa de parâmetros da Web
Etapa 1: Navegue até Configuration > Security > Web Auth, selecione Global, verifique o endereço IP virtual do controlador e o mapeamento de pontos confiáveis e verifique se o tipo está definido como webauth.
Mapa de parâmetros globais

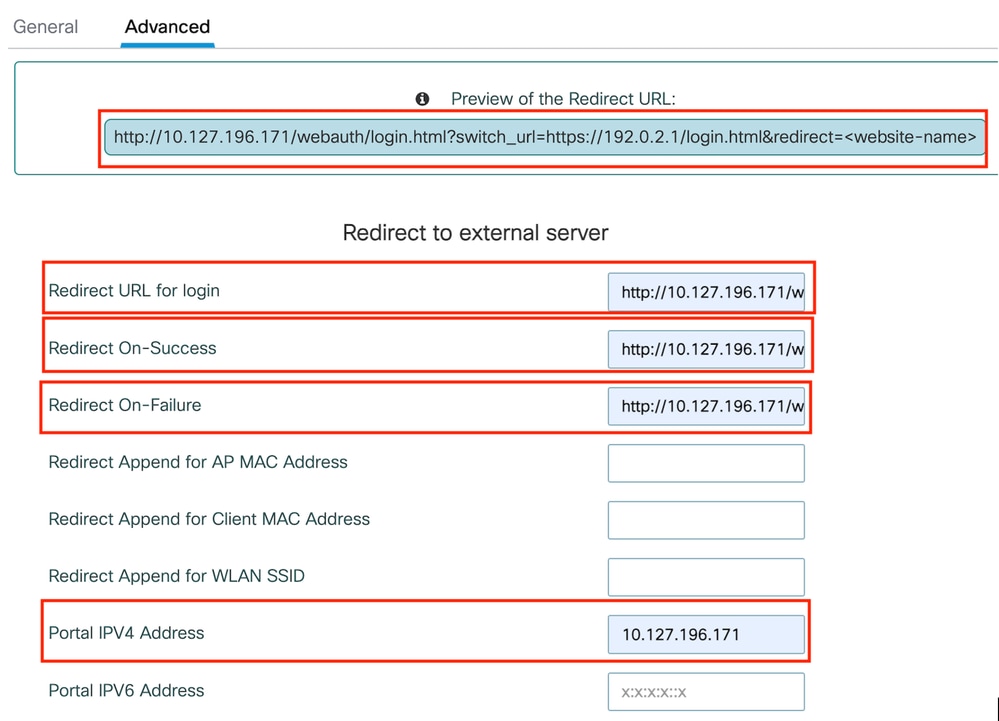

Etapa 2: Na guia Avançado, configure o URL da página da Web externa para o redirecionamento do cliente. Defina "Redirect URL for Login" e "Redirect On-Failure"; "Redirect On-Success" é opcional.
Depois de configurada, uma visualização da URL de redirecionamento é exibida no perfil Web Auth.
Guia Avançado
Configuração de CLI
parameter-map type webauth global
type webauth
virtual-ip ipv4 192.0.2.1
redirect for-login http://10.127.196.171/webauth/login.html
redirect on-success http://10.127.196.171/webauth/logout.html
redirect on-failure http://10.127.196.171/webauth/failed.html
redirect portal ipv4 10.127.196.171
intercept-https-enable.
trustpoint TP-self-signed-3915430211
webauth-http-enable
Configurações de AAA:
Etapa 1: Crie um servidor Radius:
Navegue para Configuration > Security > AAA, clique em Add na seção Server/Group e, na página "Create AAA Radius Server", insira o nome do servidor, o endereço IP e o segredo compartilhado.
Configuração de servidor RADIUS
Configuração de CLI
radius server ISE-Auth
address ipv4 10.197.224.122 auth-port 1812 acct-port 1813
key *****
server name ISE-Auth
Etapa 2: Crie um grupo de servidores RADIUS:
Selecione Add na seção Server Groups para definir um grupo de servidores e alternar os servidores a serem incluídos na configuração do grupo.
Grupo de raio de âncora
Configuração de CLI
aaa group server radius ISE-Group
server name ISE-Auth
ip radius source-interface Vlan2081
deadtime 5
Etapa 3: Configure a lista de métodos AAA:
Navegue até a guia AAA Method List, selecione Add em Authentication, defina um nome de lista de métodos com Type como "login" e Group type como "Group" e mapeie o grupo de servidores de autenticação configurado na seção Assigned Server Group.
Lista de métodos de autenticação
Configuração de CLI
aaa authentication login ISE-List group ISE-GroupConfigurar perfil de Diretiva
Etapa 1: Navegue até Configuration > Tag & Profiles > Policy, configure o perfil de política com o mesmo nome do controlador externo e habilite o perfil.
Perfil de política de âncora

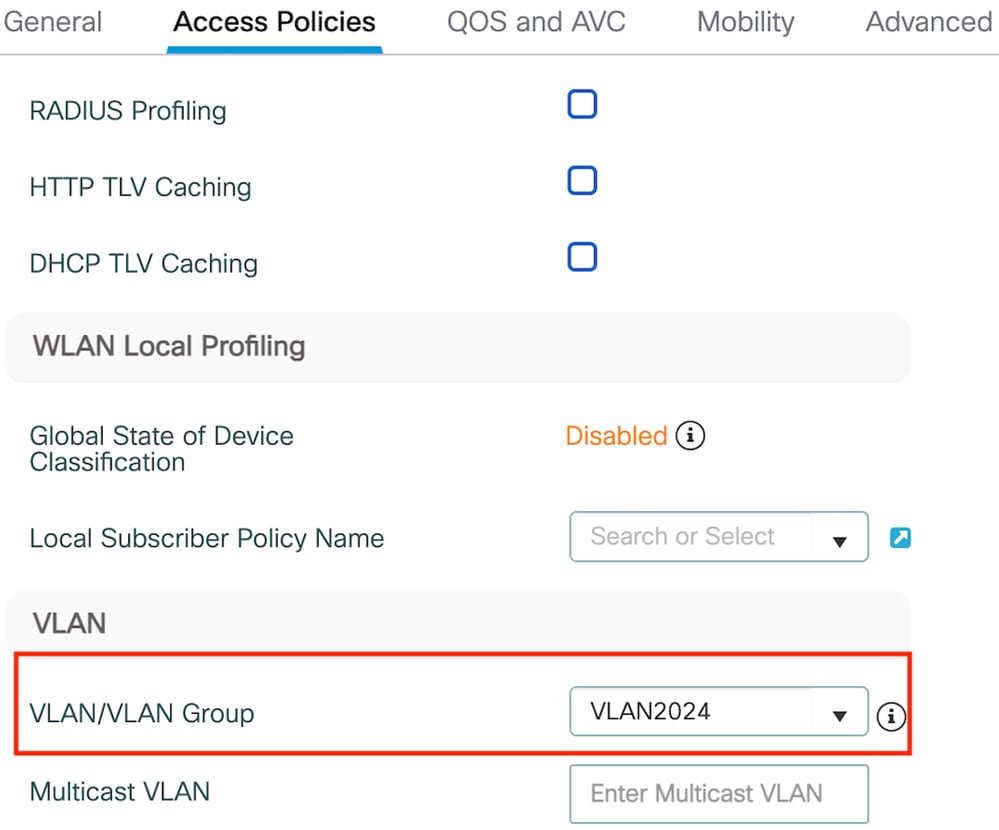

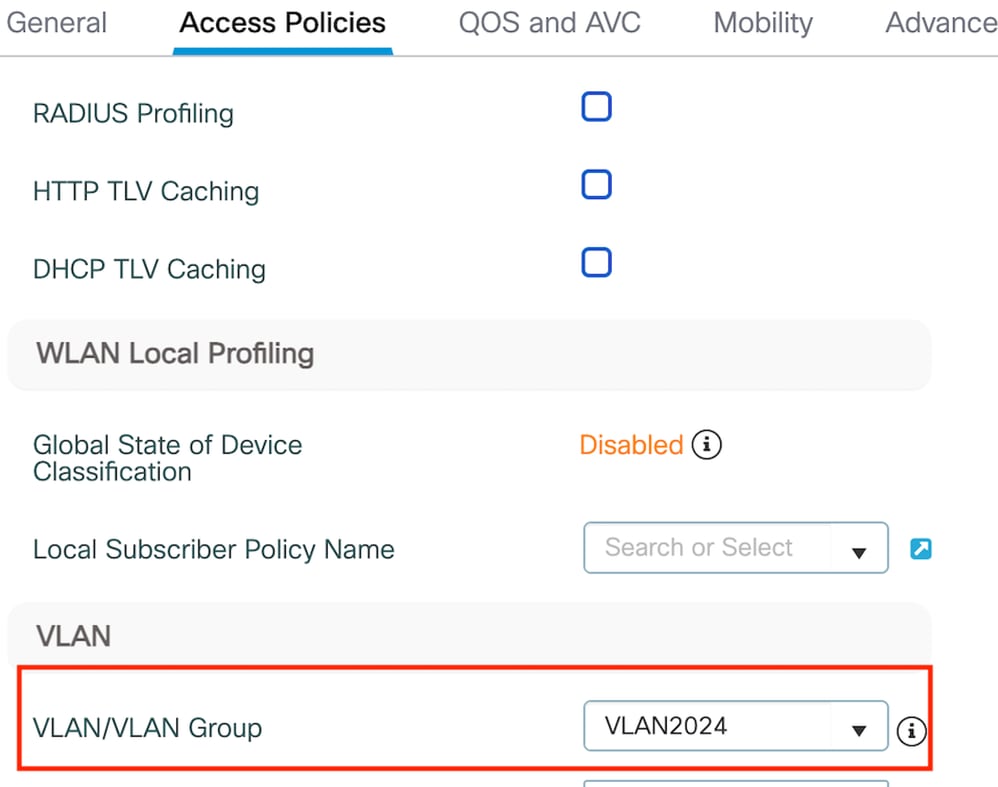

Etapa 2: nas Políticas de acesso, mapeie a vlan do cliente com fio na lista suspensa
Guia Access Policies (Políticas de acesso)
Observação: a configuração do perfil de política deve corresponder nos controladores Externo e Âncora, exceto na VLAN.

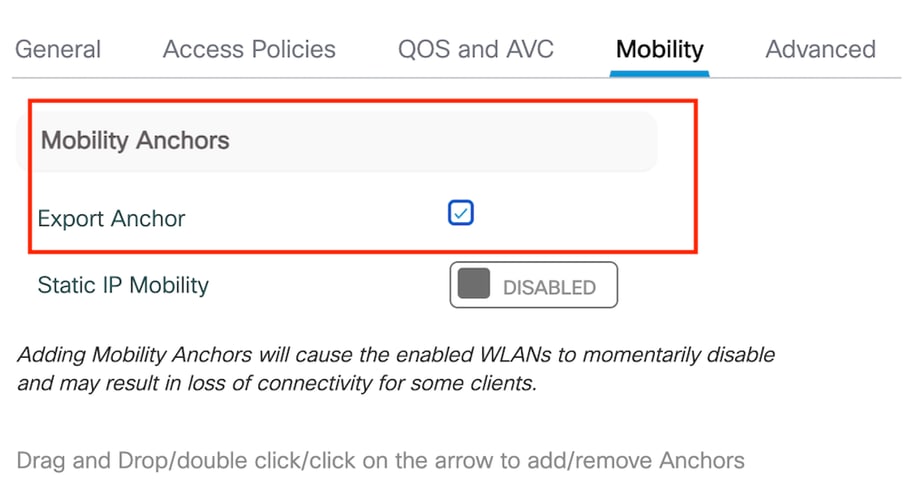

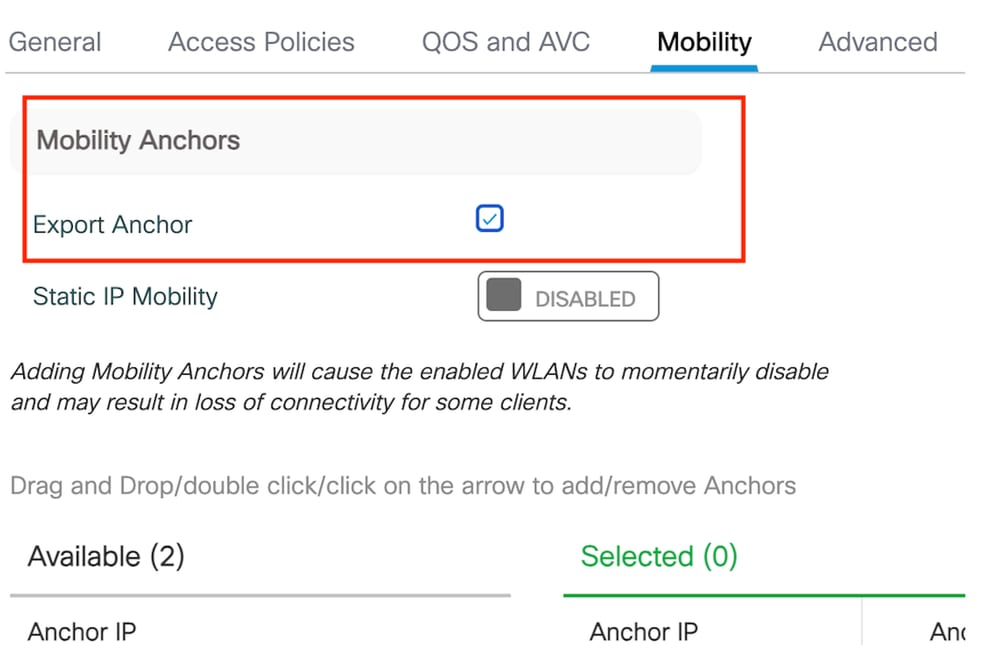

Etapa 3: Na guia Mobility, marque a caixa Export Anchor.
Exportar Âncora
Observação: essa configuração designa a controladora Wireless LAN (WLC) 9800 como a WLC âncora para qualquer WLAN associada ao perfil de política especificado. Quando uma WLC 9800 externa redireciona clientes para a WLC âncora, ela fornece detalhes sobre a WLAN e o Perfil de política atribuído ao cliente. Isso permite que a WLC âncora aplique o perfil de política local apropriado com base nas informações recebidas.
Configuração de CLI
wireless profile policy GuestLANPolicy
mobility anchor
vlan VLAN2024
no shutdown
Configurar perfil de LAN de convidado
Etapa 1: Navegue até Configuration > Wireless > Guest LAN e selecione Add para criar e configurar o perfil de LAN de convidado. Verifique se o nome do perfil corresponde ao do controlador externo. Observe que a VLAN com fio deve ser desativada no controlador Anchor.

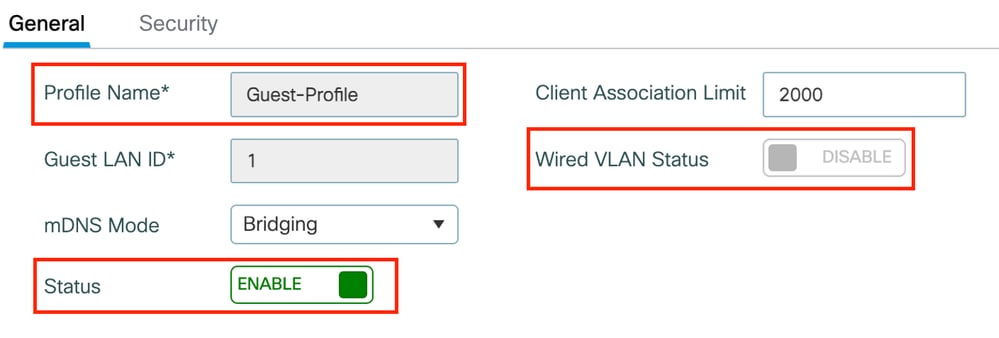

Perfil de LAN de convidado
Etapa 2: nas configurações de segurança, habilite Web Auth e configure o mapa do parâmetro Web Auth e a Lista de autenticação.
Observação: a configuração do perfil de LAN de convidado deve ser idêntica entre os controladores Foreign e Anchor, exceto para o status da VLAN com fio
Configuração de CLI
guest-lan profile-name Guest-Profile 1
security web-auth authentication-list ISE-List
security web-auth parameter-map global
MAP de LAN de convidado
Etapa 1: Navegue até Configuration > Wireless > Guest LAN. Na seção de configuração Guest LAN MAP, selecione Add e mapeie o perfil de política para o perfil de Guest LAN.
MAP de LAN de convidado
wireless guest-lan map GuestMap
guest-lan Guest-Profile policy GuestLANPolicy

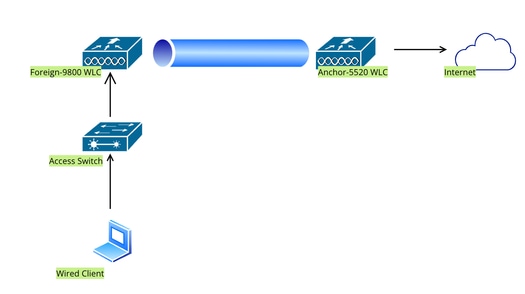

Configurar convidado com fio no Catalyst 9800 ancorado no controlador AireOS 5520
Topologia de rede
Configuração em WLC 9800 externa
Configurar mapa de parâmetros da Web

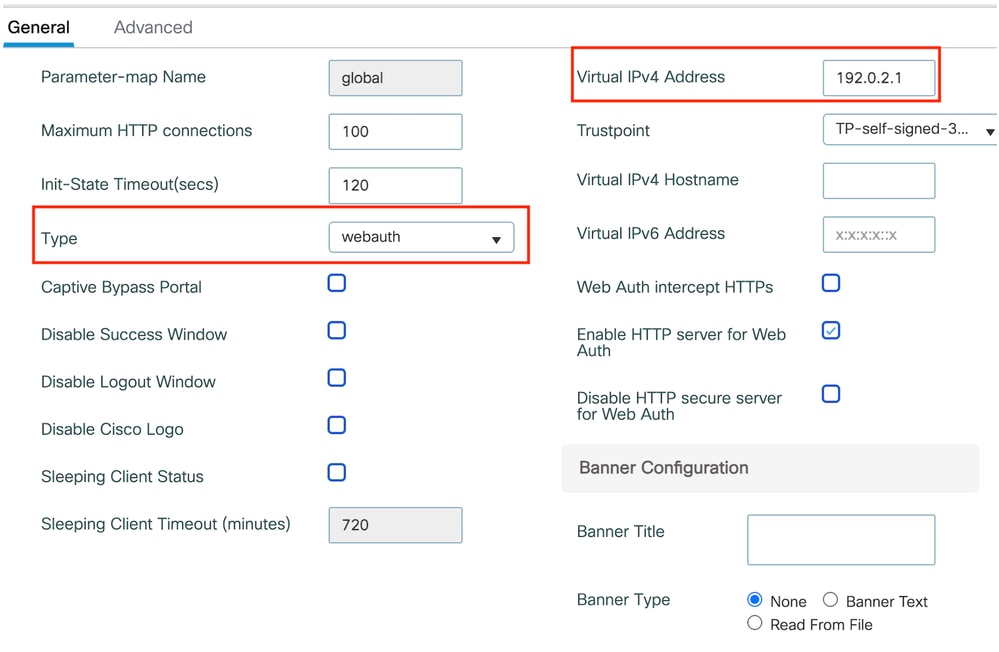

Etapa 1: Navegue até Configuration > Security > Web Auth e selecione Global. Verifique se o endereço IP virtual do controlador e do ponto de confiança estão mapeados corretamente no perfil, com o tipo definido como webauth.
Mapa de Parâmetros da Web

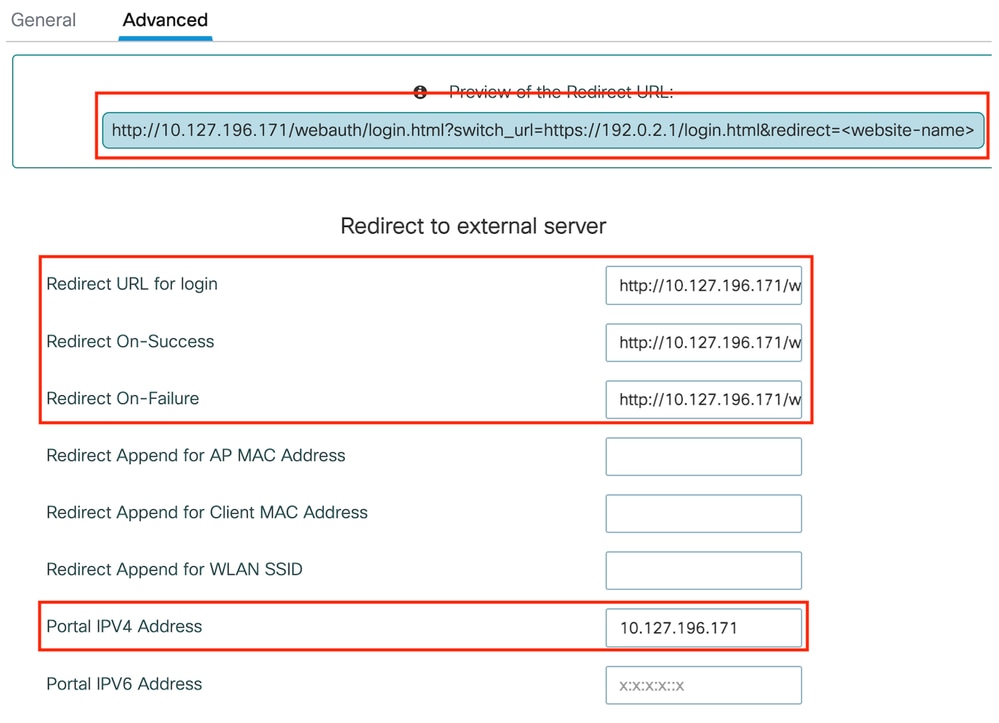

Etapa 2: Na guia Avançado, especifique o URL da página da Web externa para o qual os clientes devem ser redirecionados. Configure a URL de redirecionamento para login e Redirecionar em caso de falha. A configuração Redirect On-Success é opcional.
Guia Avançado
Configuração de CLI
parameter-map type webauth global
type webauth
virtual-ip ipv4 192.0.2.1
redirect for-login http://10.127.196.171/webauth/login.html
redirect on-success http://10.127.196.171/webauth/logout.html
redirect on-failure http://10.127.196.171/webauth/failed.html
redirect portal ipv4 10.127.196.171
trustpoint TP-self-signed-3010594951
webauth-http-enable
Observação: para a configuração AAA, consulte os detalhes de configuração fornecidos na seção "" para o WLC 9800 externo.
Configurar perfil de Diretiva

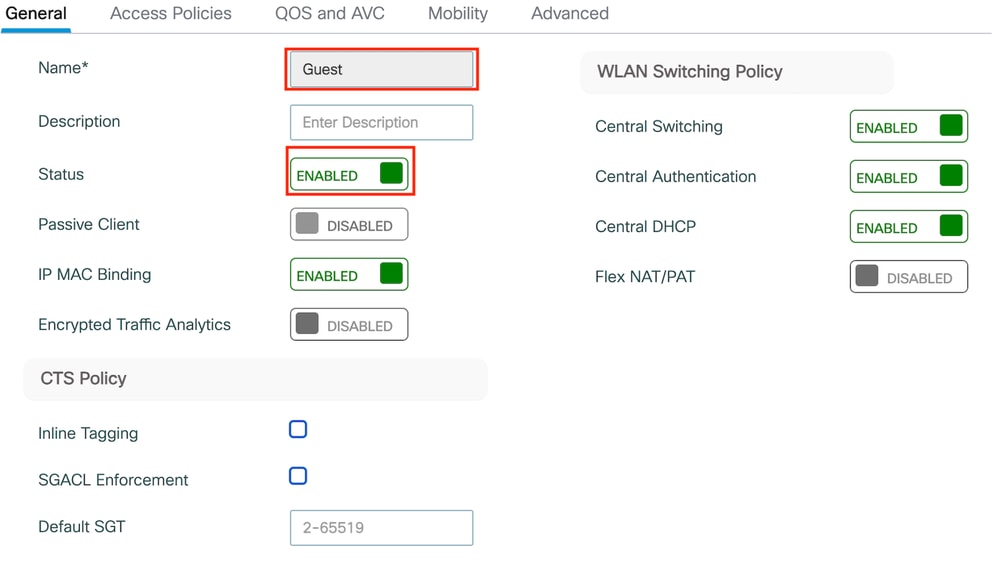

Etapa 1: Navegue até Configuration > Tags & Profiles > Policy. Selecione Add e, na guia General, forneça um nome para o perfil e ative a alternância de status.
Perfil de política
Etapa 2: Na guia Access Policies (Políticas de acesso), atribua uma VLAN aleatória.
Políticas de acesso

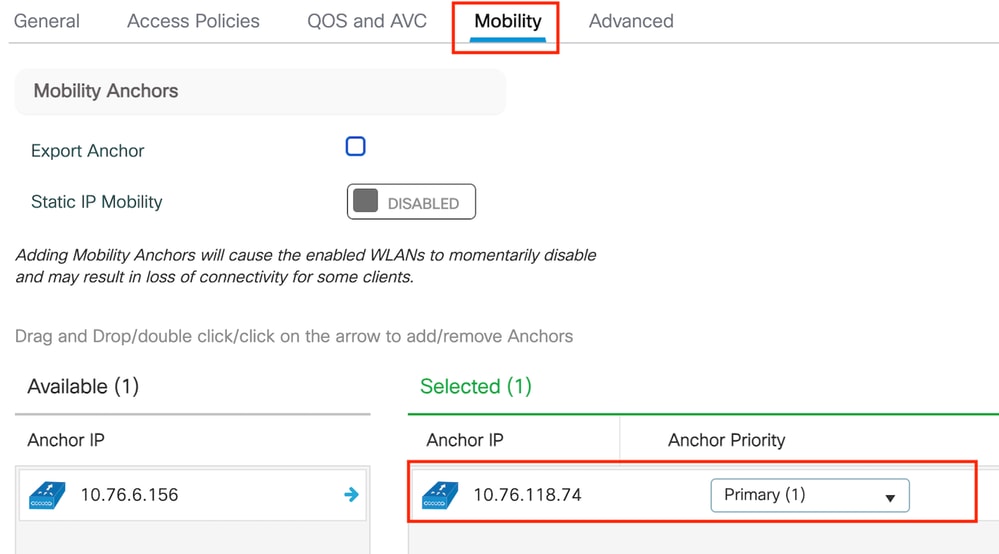

Etapa 3: Na guia Mobility, alterne o controlador Anchor e defina sua prioridade como Primary (Primário) (1)
Guia Mobilidade
Observação: o perfil de política da 9800 Foreign WLC deve corresponder ao perfil de LAN de convidado da 5520 Anchor WLC, exceto para a configuração de vlan
Configuração de CLI
wireless profile policy Guest
no accounting-interim
exclusionlist timeout 180
no flex umbrella dhcp-dns-option
mobility anchor 10.76.118.74 priority 1
no shutdown
Configurar perfil de LAN de convidado

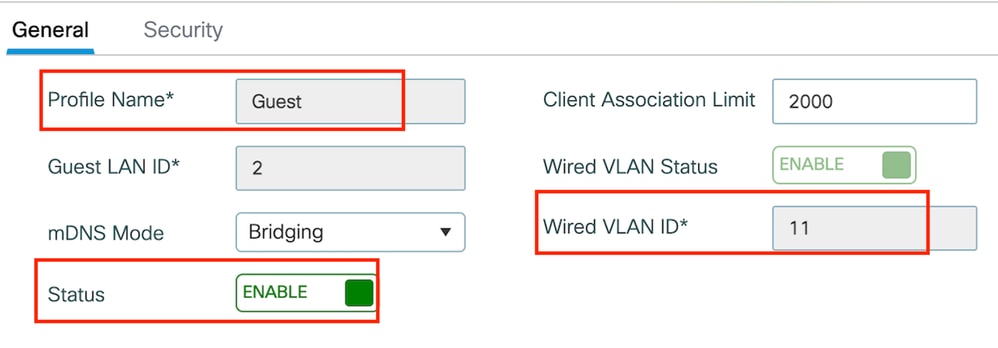

Etapa 1: Navegue até Configuration > Wireless > Guest LAN e selecione Add. Configure um nome de perfil exclusivo e habilite a VLAN com fio, especificando a ID da VLAN dedicada para usuários convidados com fio. Por fim, alterne o status do perfil para Enabled.
Política de LAN de convidado

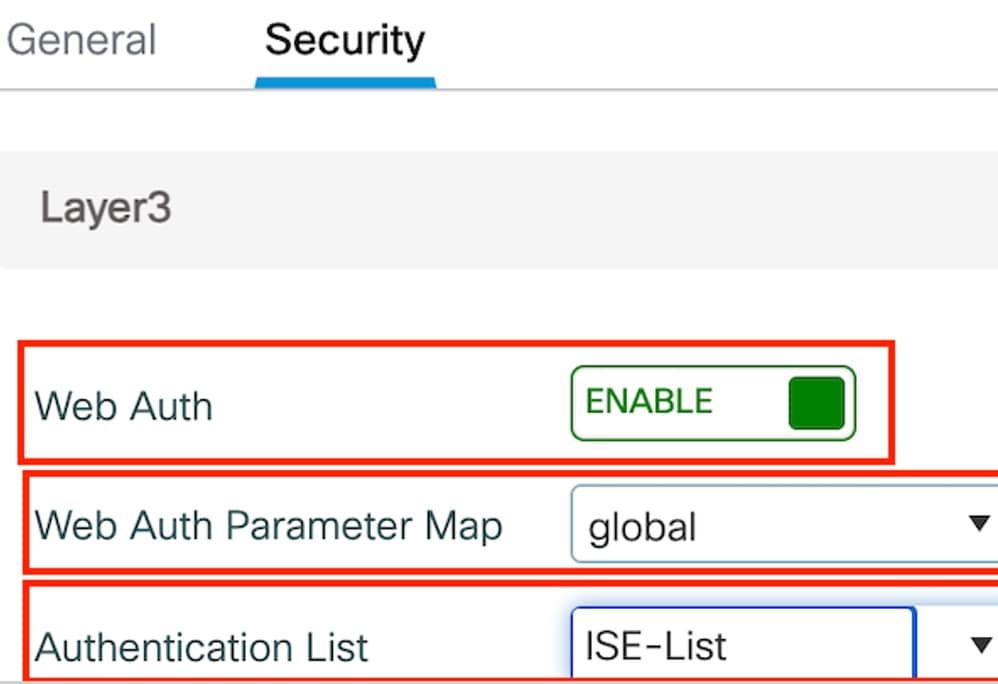

Etapa 2: Na guia Security, ative Web Auth, mapeie o mapa do parâmetro Web Auth e selecione o servidor RADIUS na lista suspensa Authentication.
Guia Segurança
Observação: o nome do perfil de LAN de convidado deve ser o mesmo para a controladora 9800 Foreign e 5520 Anchor
Configuração de CLI
guest-lan profile-name Guest 2 wired-vlan 11
security web-auth authentication-list ISE-List
security web-auth parameter-map global
MAP de LAN de convidado

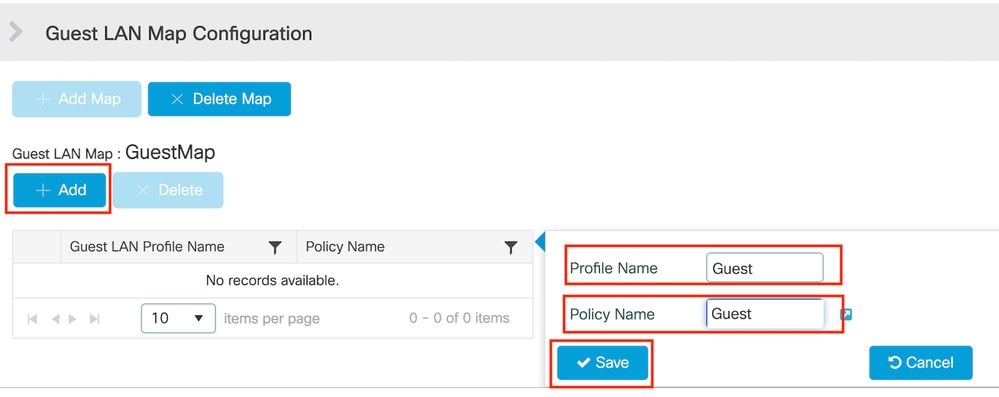

Etapa 1: Navegue até Configuration > Wireless > Guest LAN. Na seção de configuração Guest LAN MAP, selecione Add e mapeie o perfil de política para o perfil de LAN de convidado.
MAP de LAN de convidado
Configuração de CLI
wireless guest-lan map GuestMap
guest-lan Guest policy Guest
Configuração em Anchor 5520 WLC
Configurar Autenticação da Web

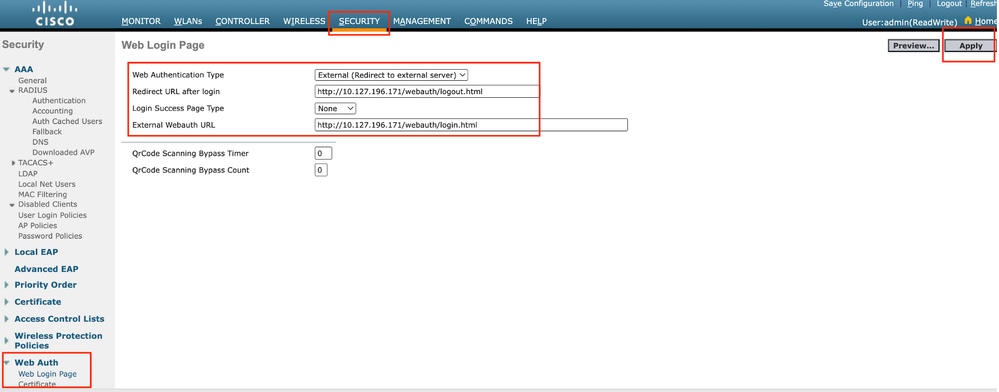

Etapa 1: Navegue até Segurança > Autenticação da Web > Página de logon na Web. Defina o tipo de Autenticação da Web como Externa (Redirecionar para servidor externo) e configure a URL de Autenticação da Web externa. A opção Redirect URL after login é opcional e pode ser configurada se os clientes precisarem ser redirecionados para uma página dedicada após a autenticação bem-sucedida.
Configurações de Web Auth
Configurações de AAA:
Etapa 1: Configure o servidor radius
Navegue até Security > Radius > Authentication > New.
Servidor Radius

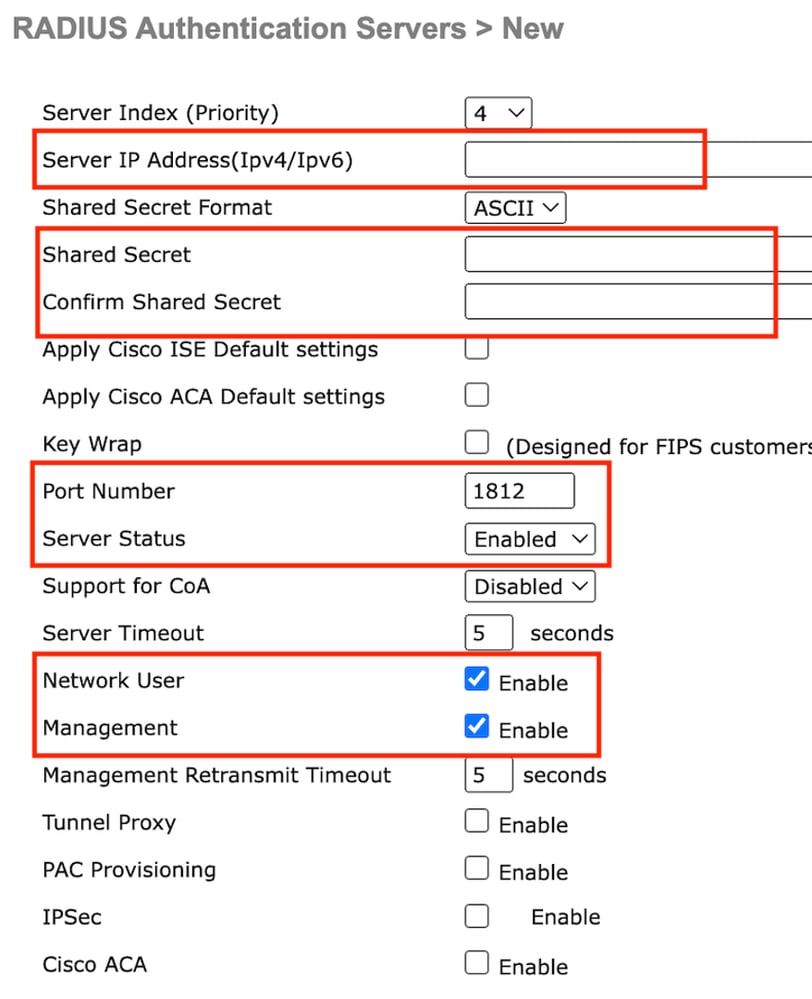

Etapa 2: Configure o IP do servidor RADIUS e o segredo compartilhado no controlador. Alterne o status do servidor para Enabled e marque a caixa de seleção Network User.
Configuração do servidor
Configurar Lista de Controle de Acesso

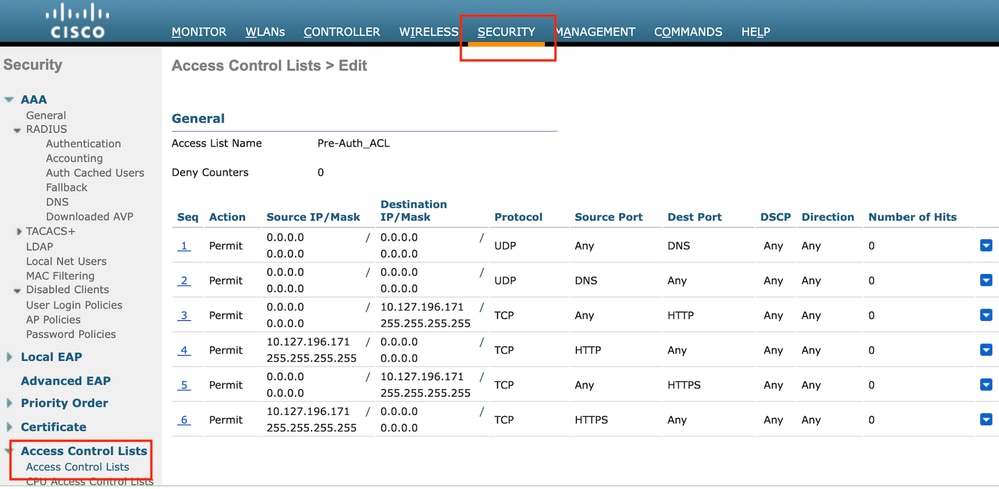

Etapa 1: Navegue até Segurança > Lista de controle de acesso e selecione Novo. Crie uma ACL de pré-autenticação que permita o tráfego para o DNS e o servidor Web externo.
Lista de acesso para permitir o tráfego para o servidor Web
Configurar perfil de LAN de convidado

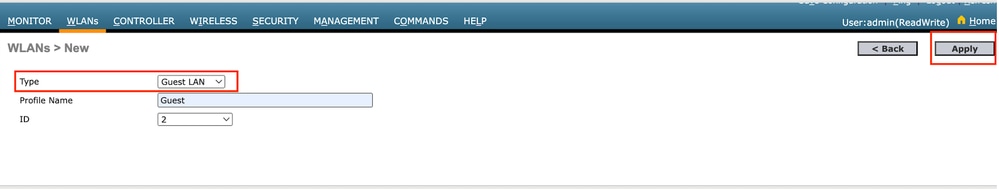

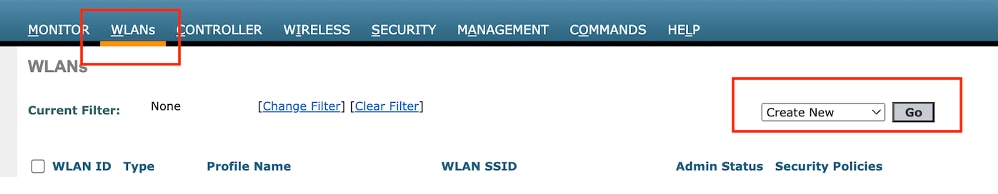

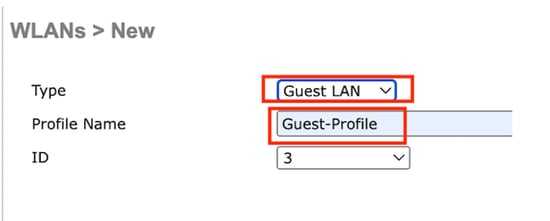

Etapa 1: Navegue até WLANs > selecione Create New .
Selecione Type como Guest LAN e configure o mesmo nome do perfil de política do controlador 9800 Foreign.
Criar LAN de Convidado
Perfil de LAN de convidado

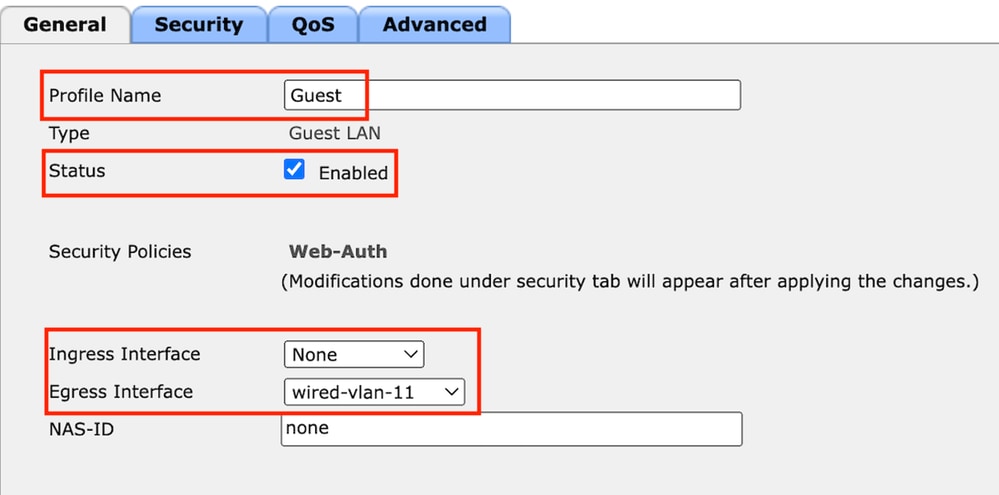

Etapa 2: Mapeie as interfaces de entrada e saída no perfil da LAN de convidado.
Neste caso, a interface de entrada não é nenhuma porque a interface de entrada é o túnel EoIP do controlador externo.
A interface de saída é a VLAN à qual o cliente com fio se conecta fisicamente .
Perfil de LAN de convidado

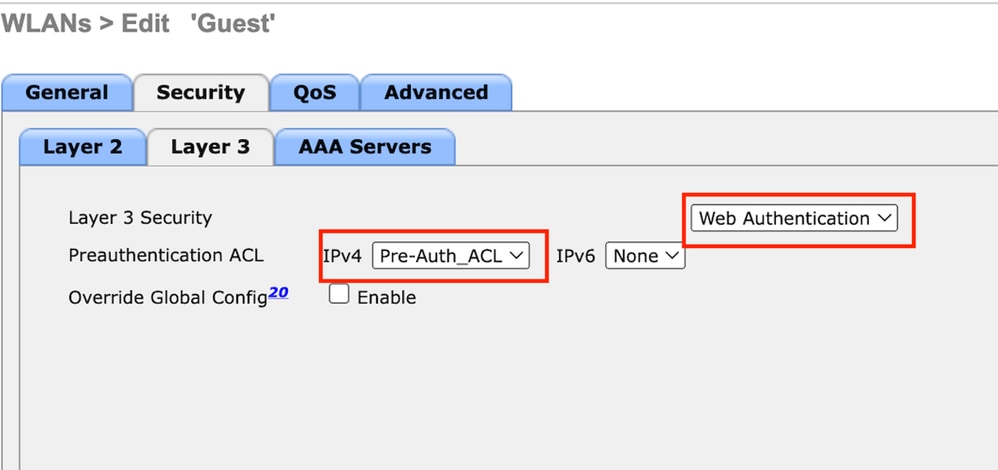

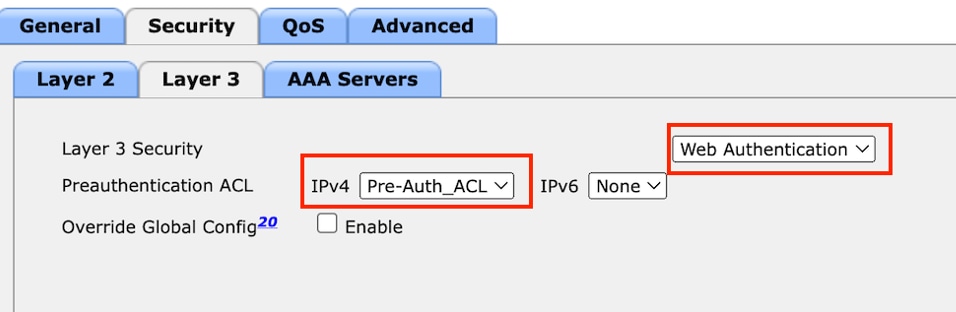

Etapa 3: Na guia Segurança, selecione a segurança da camada 3 como Autenticação da Web e mapeie a ACL de pré-autenticação.
Guia Segurança de LAN de convidado

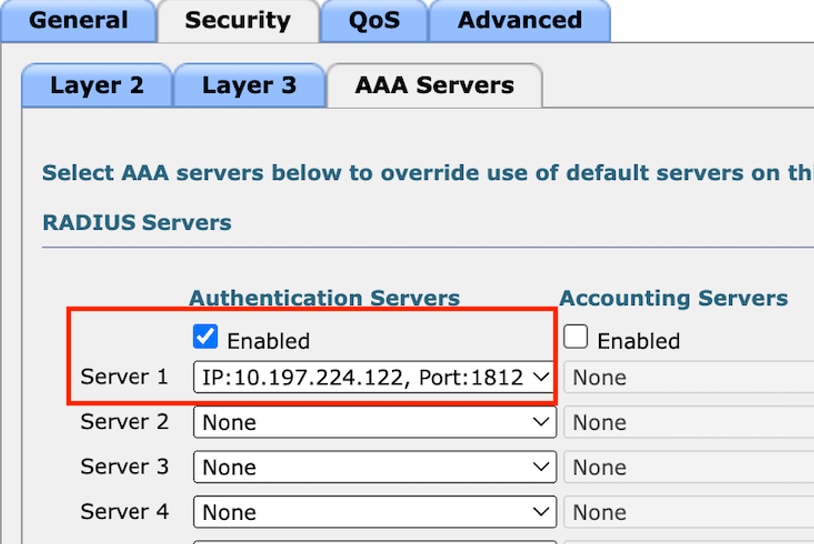

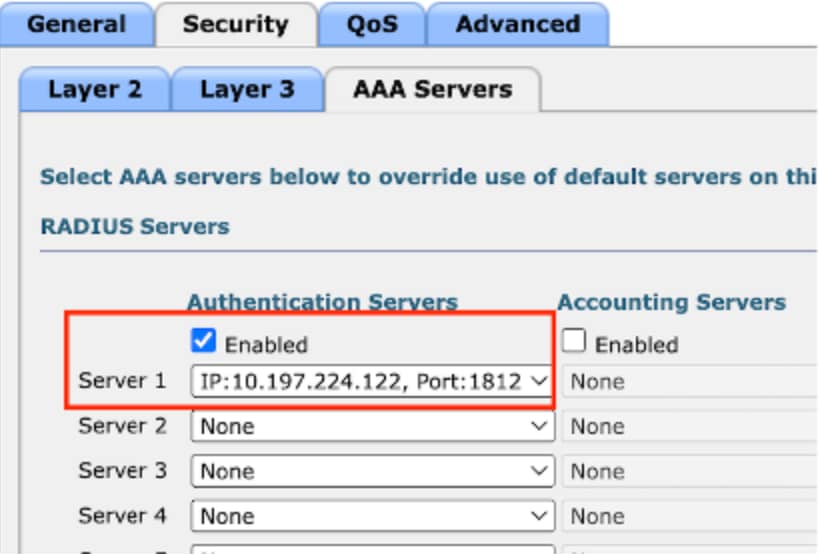

Etapa 4: Navegue até Security > AAA Server.
Selecione a lista suspensa e mapeie o servidor radius para o perfil de LAN de convidado.
Mapear o servidor radius para o perfil de LAN do convidado

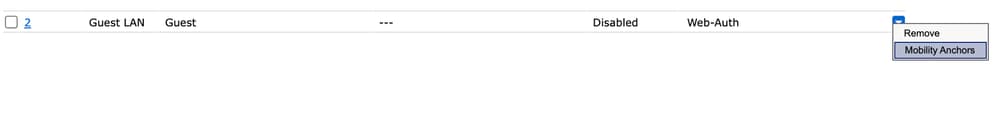

Etapa 5: Navegue até WLAN. Passe o mouse sobre o ícone suspenso do perfil de LAN de convidado e selecione Âncoras de mobilidade.
Etapa 6: Selecione Mobility Anchor Create para configurar o controlador como âncora de exportação para este perfil de LAN de convidado.
Criação de âncora de mobilidade
Configurar convidado com fio no AireOS 5520 ancorado no Catalyst 9800

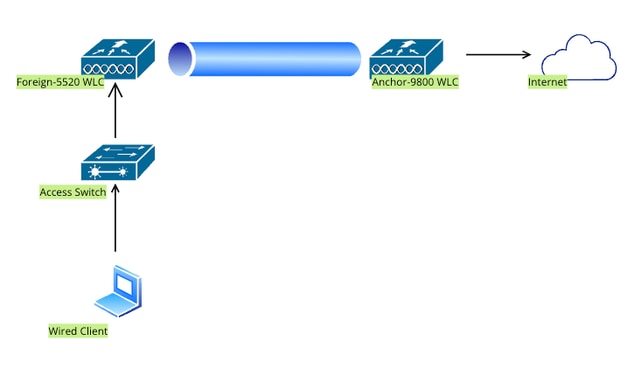

Topologia de rede
Configuração em WLC 5520 Externo
Configuração da interface do controlador

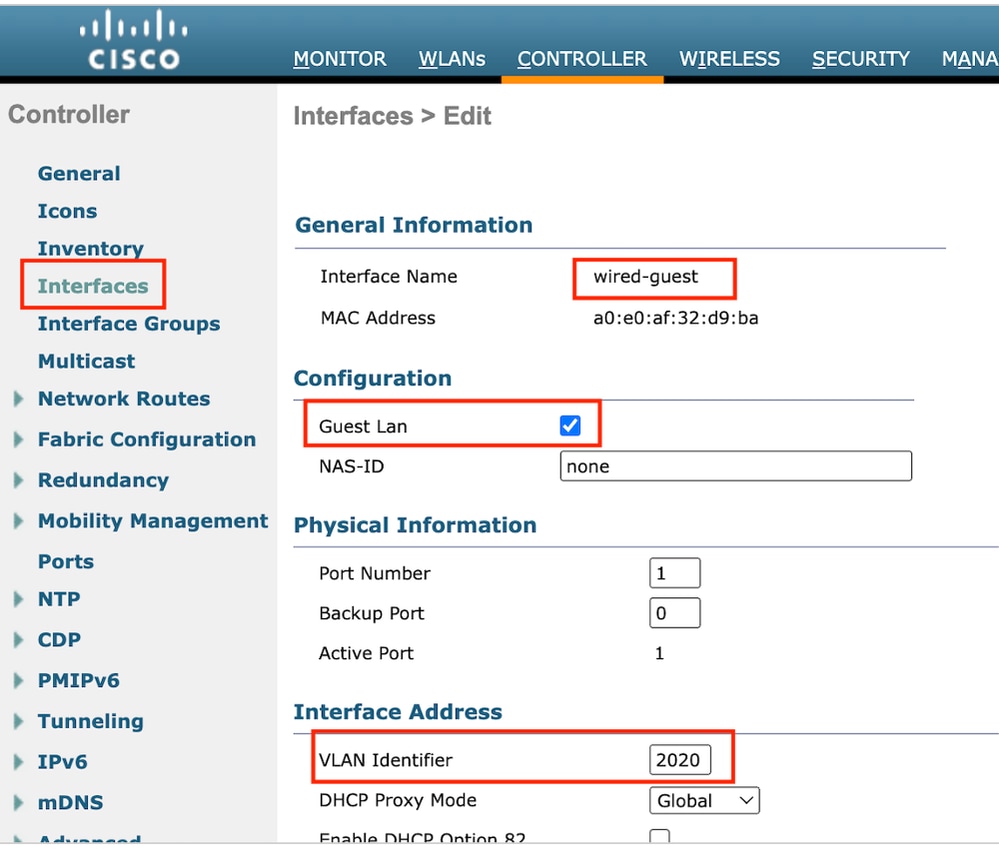

Etapa 1: Navegue até Controller > Interfaces > New. Configure um nome de interface, ID de VLAN e ative a LAN de convidado.
O convidado com fio exige duas interfaces dinâmicas.
Interface de entrada
Etapa 2: Navegue até Controller > Interfaces > New. Configure um nome de interface, ID de VLAN.
A segunda interface dinâmica deve ser uma interface de Camada 3 no controlador; os clientes com fio recebem o endereço IP dessa sub-rede vlan. Essa interface serve como interface de saída para o perfil de LAN de convidado.
Interface de saída
Configuração da porta do switch
Os usuários convidados com fio conectam-se ao switch da camada de acesso, essas portas designadas devem ser configuradas com uma VLAN na qual a LAN de convidado esteja habilitada no controlador
Configuração da porta do switch da camada de acesso
interface gigabitEthernet <x/x/x>
description Acesso para Convidado com Fio
switchport access vlan 2020
switchport mode access
fim
Configuração de porta de uplink de controlador externo
interface TenGigabitEthernet<x/x/x>
description Porta de tronco para a WLC externa
tronco de modo de porta de comutação
switchport trunk native vlan 2081
switchport trunk allowed vlan 2081,2020
fim
Configuração de porta de uplink do controlador de âncora
interface TenGigabitEthernet<x/x/x>
description Porta de tronco para a WLC âncora
tronco de modo de porta de comutação
switchport trunk native vlan 2081
switchport trunk allowed vlan 2081,2024
fim
Configurar Autenticação da Web
Etapa 1: Navegue até Segurança > Autenticação da Web > Página de logon na Web. Defina o tipo de Autenticação da Web como Externa (Redirecionar para servidor externo) e configure a URL de Autenticação da Web externa. A opção Redirect URL after login é opcional e pode ser configurada se os clientes precisarem ser redirecionados para uma página dedicada após a autenticação bem-sucedida.
Configurações de Web Auth
Configurações de AAA:
Etapa 1: Configure o servidor radius

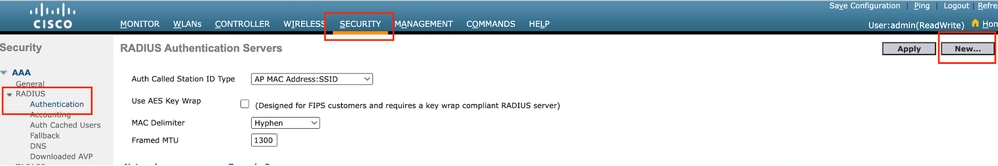

Navegue até Security > Radius > Authentication > New.
Servidor Radius
Etapa 2: Configure o IP do servidor RADIUS e o segredo compartilhado no controlador. Alterne o status do servidor para Enabled e marque a caixa de seleção Network User.
Configuração do servidor
Configurar Lista de Controle de Acesso
Etapa 1: Navegue até Segurança > Lista de controle de acesso e selecione Novo. Crie uma ACL de pré-autenticação que permita o tráfego para o DNS e o servidor Web externo.
Lista de acesso para permitir o tráfego para o servidor Web
Configurar perfil de LAN de convidado
Etapa 1: Navegue até WLAN > Criar novo > Ir.
Perfil de LAN de convidado
Selecione Type (Tipo) como Guest LAN (LAN de convidado) e configure um nome de perfil. O mesmo nome deve ser configurado no perfil de política e no perfil de LAN de convidado do controlador Âncora 9800.
Perfil de LAN de convidado
Etapa 2: na guia Geral, mapeie a interface de entrada e saída no perfil de LAN de convidado.
A interface de entrada é a vlan à qual os clientes com fio se conectam fisicamente.
A interface de saída é a sub-rede vlan que os clientes solicitam para o endereço IP.
Perfil de LAN de convidado
Etapa 3: Navegue até Segurança > Camada 3.
Selecione Layer 3 Security como Web Authentication e mapeie a ACL de pré-autenticação.
Guia de segurança da camada 3
Etapa 4:
Na guia AAA servers, mapeie o servidor Radius e marque a caixa de seleção Enabled.
Mapeando servidores radius para o perfil de LAN de convidado
Etapa 5: navegue até a página WLAN e passe o mouse sobre o ícone de downdown do perfil de LAN de convidado e selecione Âncoras de mobilidade.
Âncoras de mobilidade
Etapa 6: mapeie a âncora de mobilidade na lista suspensa para o perfil de LAN de convidado.
Mapeando âncora de mobilidade para LAN de convidado
Configuração na WLC Anchor 9800
Configurar mapa de parâmetros da Web
Etapa 1: Navegue até Configuration > Security > Web Auth e selecione Global. Verifique se o endereço IP virtual do controlador e do ponto de confiança estão mapeados corretamente no perfil, com o tipo definido como webauth.
Mapa de Parâmetros da Web
Etapa 2: Na guia Avançado, especifique o URL da página da Web externa para o qual os clientes devem ser redirecionados. Configure a URL de redirecionamento para login e Redirecionar em caso de falha. A configuração Redirect On-Success é opcional.
Guia Avançado
Configuração de CLI
parameter-map type webauth global
type webauth
virtual-ip ipv4 192.0.2.1
redirect for-login http://10.127.196.171/webauth/login.html
redirect on-success http://10.127.196.171/webauth/logout.html
redirect on-failure http://10.127.196.171/webauth/failed.html
redirect portal ipv4 10.127.196.171
trustpoint TP-self-signed-3010594951
webauth-http-enableObservação: para a configuração AAA, consulte os detalhes de configuração fornecidos na seção "Configurar convidado com fio no Catalyst 9800 ancorado em outro Catalyst 9800" para o Foreign 9800 WLC.
Configurar perfil de Diretiva
Etapa 1:Navegue até Configuration > Tags & Profiles > Policy. Configure o perfil de política com o mesmo nome usado para o perfil de LAN de Convidado do controlador Externo.
Perfil da política
Etapa 2: na guia Access Policies (Políticas de acesso), mapeie a vlan do cliente com fio na lista suspensa
Políticas de acesso
Etapa 3: Na guia Mobility, marque a caixa de seleção Export Anchor.
Guia Mobilidade
Configuração de CLI
wireless profile policy Guest-Profile
no accounting-interim
exclusionlist timeout 180
no flex umbrella dhcp-dns-option
mobility anchor
vlan VLAN2024
no shutdown
Configurar perfil de LAN de convidado
Etapa 1: Navegue até Configuration > Wireless > Guest LAN e selecione Add para configurar o perfil de LAN de convidado e desabilitar o status de VLAN com fio.
O nome do perfil de LAN de convidado em Âncora deve ser igual ao perfil de LAN de convidado em WLC externa.
Perfil de LAN de convidado
Etapa 2: Na guia Security, habilite Web Auth. Selecione o mapa de parâmetros de Autenticação da Web e a Lista de autenticação na lista suspensa
Guia Segurança de LAN de convidado
Configuração de CLI
guest-lan profile-name Guest-Profile 1
security web-auth authentication-list ISE-List
security web-auth parameter-map global
MAP de LAN de convidado
Etapa 1: Navegue até Configuration > Wireless > Guest LAN. Na seção de configuração Guest LAN MAP, selecione Add e mapeie o perfil de política para o perfil de LAN de convidado.
MAP de LAN de convidado
Verificar
Validar configuração do controlador
#show resumo de LAN de convidado
GLAN GLAN Profile Name Status
------------------------------------------------
1 Guest-Profile UP
2 Guest UP
ID de LAN de convidado #show 1
Guest-LAN Profile Name : Guest
================================================
Guest-LAN ID : 2
Wired-Vlan : 11
Status : Enabled
Number of Active Clients : 0
Max Associated Clients : 2000
Security
WebAuth : Enabled
Webauth Parameter Map : global
Webauth Authentication List : ISE-List
Webauth Authorization List : Not configured
mDNS Gateway Status : Bridge
#show global de webauth do tipo de mapa de parâmetros
Parameter Map Name : global
Type : webauth
Redirect:
For Login : http://10.127.196.171/webauth/login.html
On Success : http://10.127.196.171/webauth/logout.html
On Failure : http://10.127.196.171/webauth/failed.html
Portal ipv4 : 10.127.196.171
Virtual-ipv4 : 192.0.2.1 #show parameter-map type webauth name <nome do perfil> (Se o perfil de parâmetro da Web personalizado for usado)
#show resumo do mapa de LAN de convidado sem fio
GLAN Profile Name Policy Name
------------------------------------------------------------------------------
Guest Guest
#show resumo da mobilidade sem fio
IP Public Ip MAC Address Group Name Multicast IPv4 Multicast IPv6 Status PMTU
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.76.118.70 10.76.118.70 f4bd.9e59.314b cisco1 0.0.0.0 :: Up 1385
#show ip http server status
HTTP server status: Enabled
HTTP server port: 80
HTTP server active supplementary listener ports: 21111
HTTP server authentication method: local
HTTP secure server capability: Present
HTTP secure server status: Enabled
HTTP secure server port: 443
HTTP secure server trustpoint: TP-self-signed-3010594951
>show guest-lan summary
Number of Guest LANs............................. 1
GLAN ID GLAN Profile Name Status Interface Name
------- ------------------------------------- -------- --------------------
2 Guest Enabled wired-vlan-11
>show guest-lan 2
Guest LAN Identifier............................. 2
Profile Name..................................... Guest
Status........................................... Enabled
Interface........................................ wired-vlan-11
Radius Servers
Authentication................................ 10.197.224.122 1812 *
Web Based Authentication...................... Enabled
Web Authentication Timeout.................... 300
IPv4 ACL........................................ Pre-Auth_ACL
Mobility Anchor List
GLAN ID IP Address Status
------- --------------- ------
2 10.76.118.74 Up
>show custom-web all
Radius Authentication Method..................... PAP
Cisco Logo....................................... Enabled
CustomLogo....................................... None
Custom Title..................................... None
Custom Message................................... None
Custom Redirect URL.............................. http://10.127.196.171/webauth/logout.html
Web Authentication Login Success Page Mode....... None
Web Authentication Type.......................... External
Logout-popup..................................... Enabled
External Web Authentication URL.................. http://10.127.196.171/webauth/login.html
QR Code Scanning Bypass Timer.................... 0
QR Code Scanning Bypass Count.................... 0
>show custom-web guest-lan 2
Guest LAN Status.............................. Enabled
Web Security Policy........................... Web Based Authentication
WebAuth Type.................................. External
Global Status................................. EnabledValidar estado da Política do cliente
No Estrangeiro,
#show resumo de cliente sem fio
O estado do gerenciador de políticas do cliente no controlador Externo é EXECUTADO depois que o cliente se associa com êxito.
MAC Address AP Name Type ID State Protocol Method Role
-------------------------------------------------------------------------------------------------------------------------
a0ce.c8c3.a9b5 N/A GLAN 1 Run 802.3 Web Auth Export Foreign >show client detail a0ce.c8c3.a9b5
Client MAC Address............................... a0:ce:c8:c3:a9:b5
Client Username ................................. N/A
Client Webauth Username ......................... N/A
Client State..................................... Associated
User Authenticated by ........................... None
Client User Group................................
Client NAC OOB State............................. Access
guest-lan........................................ 1
Wireless LAN Profile Name........................ Guest-Profile
Mobility State................................... Export Foreign
Mobility Anchor IP Address....................... 10.76.118.70
Security Policy Completed........................ Yes
Policy Manager State............................. RUN
Pre-auth IPv4 ACL Name........................... Pre-Auth_ACL
EAP Type......................................... Unknown
Interface........................................ wired-guest-egress
VLAN............................................. 2024
Quarantine VLAN.................................. 0
Em Âncora,
A transição de estado do cliente deve ser monitorada no controlador de Âncora.
O estado do gerenciador de políticas do cliente está em Web Auth pendente.
MAC Address AP Name Type ID State Protocol Method Role
-------------------------------------------------------------------------------------------------------------------------
a0ce.c8c3.a9b5 10.76.6.156 GLAN 1 Webauth Pending 802.3 Web Auth Export Anchor Depois que o cliente é autenticado, o estado do gerenciador de políticas passa para o estado RUN.
MAC Address AP Name Type ID State Protocol Method Role
-------------------------------------------------------------------------------------------------------------------------
a0ce.c8c3.a9b5 10.76.6.156 GLAN 1 Run 802.3 Web Auth Export Anchor
#show detalhes do endereço mac do cliente sem fio a0ce.c8c3.a9b5
Client MAC Address : a0ce.c8c3.a9b5
Client MAC Type : Universally Administered Address
Client DUID: NA
Client IPv4 Address : 10.105.211.69
Client State : Associated
Policy Profile : Guest-Profile
Flex Profile : N/A
Guest Lan:
GLAN Id: 1
GLAN Name: Guest-Profile
Mobility:
Foreign IP Address : 10.76.118.74
Point of Attachment : 0xA0000003
Point of Presence : 0
Move Count : 1
Mobility Role : Export Anchor
Mobility Roam Type : L3 Requested
Policy Manager State: Webauth Pending
Last Policy Manager State : IP Learn Complete
Client Entry Create Time : 35 seconds
VLAN : VLAN2024
Session Manager:
Point of Attachment : mobility_a0000003
IIF ID : 0xA0000003
Authorized : FALSE
Session timeout : 28800
Common Session ID: 4a764c0a0000008ea0285466
Acct Session ID : 0x00000000
Auth Method Status List
Method : Web Auth
Webauth State : Login
Webauth Method : Webauth
Server Policies:
Resultant Policies:
URL Redirect ACL : WA-v4-int-10.127.196.171
Preauth ACL : WA-sec-10.127.196.171
VLAN Name : VLAN2024
VLAN : 2024
Absolute-Timer : 28800
O cliente passa para o estado EXECUTAR após a autenticação bem-sucedida da Web.
show wireless client mac-address a0ce.c8c3.a9b5 detail
Client MAC Address : a0ce.c8c3.a9b5
Client MAC Type : Universally Administered Address
Client DUID: NA
Client IPv4 Address : 10.105.211.69
Client Username : testuser
Client State : Associated
Policy Profile : Guest-Profile
Flex Profile : N/A
Guest Lan:
GLAN Id: 1
GLAN Name: Guest-Profile
Wireless LAN Network Name (SSID) : N/A
BSSID : N/A
Connected For : 81 seconds
Protocol : 802.3
Policy Manager State: Run
Last Policy Manager State : Webauth Pending
Client Entry Create Time : 81 seconds
VLAN : VLAN2024
Last Tried Aaa Server Details:
Server IP : 10.197.224.122
Auth Method Status List
Method : Web Auth
Webauth State : Authz
Webauth Method : Webauth
Resultant Policies:
URL Redirect ACL : IP-Adm-V4-LOGOUT-ACL
VLAN Name : VLAN2024
VLAN : 2024
Absolute-Timer : 28800
>show client detail a0:ce:c8:c3:a9:b5
Client MAC Address............................... a0:ce:c8:c3:a9:b5
Client Username ................................. N/A
Client Webauth Username ......................... N/A
Client State..................................... Associated
Wireless LAN Profile Name........................ Guest
WLAN Profile check for roaming................... Disabled
Hotspot (802.11u)................................ Not Supported
Connected For ................................... 90 secs
IP Address....................................... 10.105.211.75
Gateway Address.................................. 10.105.211.1
Netmask.......................................... 255.255.255.128
Mobility State................................... Export Anchor
Mobility Foreign IP Address...................... 10.76.118.70
Security Policy Completed........................ No
Policy Manager State............................. WEBAUTH_REQD
Pre-auth IPv4 ACL Name........................... Pre-Auth_ACLPre-auth
IPv4 ACL Applied Status................. Yes
Pre-auth IPv4 ACL Applied Status................. Yes Após as transições do cliente de autenticação para o estado RUN.
show client detail a0:ce:c8:c3:a9:b5
Client MAC Address............................... a0:ce:c8:c3:a9:b5
Client Username ................................. testuser
Client Webauth Username ......................... testuser
Client State..................................... Associated
User Authenticated by ........................... RADIUS Server
Client User Group................................ testuser
Client NAC OOB State............................. Access
Connected For ................................... 37 secs
IP Address....................................... 10.105.211.75
Gateway Address.................................. 10.105.211.1
Netmask.......................................... 255.255.255.128
Mobility State................................... Export Anchor
Mobility Foreign IP Address...................... 10.76.118.70
Security Policy Completed........................ Yes
Policy Manager State............................. RUN
Pre-auth IPv4 ACL Name........................... Pre-Auth_ACL
Pre-auth IPv4 ACL Applied Status................. Yes
EAP Type......................................... Unknown
Interface........................................ wired-vlan-11
VLAN............................................. 11
Quarantine VLAN.................................. 0
Troubleshooting
Depuração do controlador AireOS
Habilitar depuração de cliente
>debug client <H.H.H>
Para verificar se a depuração está habilitada
>show debugging
Para desativar a depuração
debug disable-all
9800 Traço radioativo
Ative o Radio Ative Tracing para gerar rastreamentos de depuração de cliente para o endereço MAC especificado na CLI.
Etapas para ativar o rastreamento radioativo:
Verifique se todas as depurações condicionais estão desabilitadas.
clear platform condition allHabilite a depuração para o endereço MAC especificado.
debug wireless mac <H.H.H> monitor-time <Time is seconds>Após reproduzir o problema, desative a depuração para interromper a coleta de rastreamento do RA.
no debug wireless mac <H.H.H>
Quando o rastreamento do RA é interrompido, o arquivo de depuração é gerado no bootflash do controlador.
show bootflash: | include ra_trace
2728 179 Jul 17 2024 15:13:54.0000000000 +00:00 ra_trace_MAC_aaaabbbbcccc_HHMMSS.XXX_timezone_DayWeek_Month_Day_year.log
Copie o arquivo para um servidor externo.
copy bootflash:ra_trace_MAC_aaaabbbbcccc_HHMMSS.XXX_timezone_DayWeek_Month_Day_year.log tftp://<IP address>/ra-FILENAME.txt
Exibir o log de depuração:
more bootflash:ra_trace_MAC_aaaabbbbcccc_HHMMSS.XXX_timezone_DayWeek_Month_Day_year.log

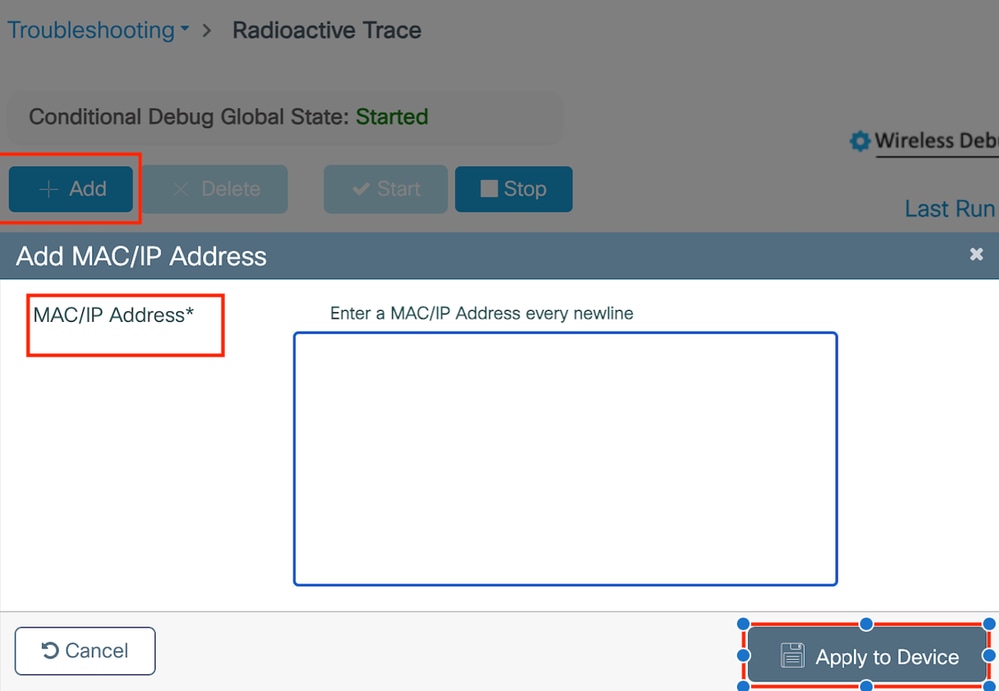

Ativar rastreamento de RA na GUI,
Habilitar rastreamento de RA na WebUI
Captura de pacotes incorporada
Navegue até Troubleshooting > Captura de Pacotes. Insira o nome da captura e especifique o endereço MAC do cliente como o MAC do filtro interno. Defina o tamanho do buffer como 100 e escolha a interface de uplink para monitorar os pacotes de entrada e saída.
Captura de pacotes incorporada
Observação: selecione a opção "Monitorar tráfego de controle" para visualizar o tráfego redirecionado para a CPU do sistema e injetado novamente no plano de dados.
Navegue até Troubleshooting > Packet Capture e selecione Start para capturar pacotes.
Iniciar captura de pacote
Configuração de CLI
monitor capture TestPCap inner mac <H.H.H>
monitor capture TestPCap buffer size 100
monitor capture TestPCap interface twoGigabitEthernet 0/0/0 both
monitor capture TestPCap start
<Reporduce the issue>
monitor capture TestPCap stopshow monitor capture TestPCap
Status Information for Capture TestPCap
Target Type:
Interface: TwoGigabitEthernet0/0/0, Direction: BOTH
Status : Inactive
Filter Details:
Capture all packets
Inner Filter Details:
Mac: 6c7e.67e3.6db9
Continuous capture: disabled
Buffer Details:
Buffer Type: LINEAR (default)
Buffer Size (in MB): 100
Limit Details:
Number of Packets to capture: 0 (no limit)
Packet Capture duration: 3600
Packet Size to capture: 0 (no limit)
Maximum number of packets to capture per second: 1000
Packet sampling rate: 0 (no sampling)
Exportar captura de pacotes para um servidor TFTP externo.
monitor capture TestPCap export tftp://<IP address>/ TestPCap.pcap

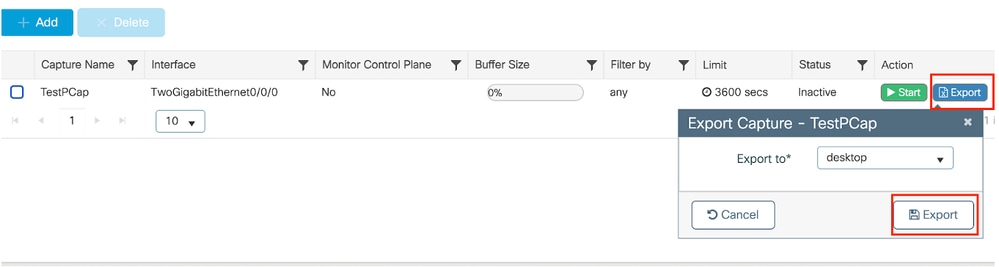

Navegue até Troubleshooting > Packet Capture e selecione Export para fazer download do arquivo de captura na máquina local.
Faça o download do EPC
Trechos de log de trabalho
Log de depuração do cliente do AireOS Foreign Controller
Pacote com fio recebido do cliente com fio
*apfReceiveTask: May 27 12:00:55.127: a0:ce:c8:c3:a9:b5 Wired Guest packet from 10.105.211.69 on mobile
Solicitação de âncora de exportação de construção de controlador externo
*apfReceiveTask: May 27 12:00:56.083: a0:ce:c8:c3:a9:b5 Attempting anchor export for mobile a0:ce:c8:c3:a9:b5
*apfReceiveTask: May 27 12:00:56.083: a0:ce:c8:c3:a9:b5 mmAnchorExportSend: Building ExportForeignLradMac Payload Lrad Mac: 00:00:00:00:00:00
*apfReceiveTask: May 27 12:00:56.083: a0:ce:c8:c3:a9:b5 SGT Payload built in Export Anchor Req 0
O controlador externo envia a solicitação de âncora Export ao controlador de âncora.
*apfReceiveTask: May 27 12:00:56.083: a0:ce:c8:c3:a9:b5 Export Anchor request sent to 10.76.118.70
O controlador de âncora envia confirmação para a solicitação de âncora do cliente
*Dot1x_NW_MsgTask_5: May 27 12:00:56.091: a0:ce:c8:c3:a9:b5 Recvd Exp Anchor Ack for mobile a0:ce:c8:c3:a9:b5 from 10.76.118.70
A função de mobilidade dos clientes no controlador Externo é atualizada para exportar Externo.
*apfReceiveTask: May 27 12:00:56.091: a0:ce:c8:c3:a9:b5 0.0.0.0 DHCP_REQD (7) mobility role update request from Unassociated to Export Foreign
Peer = 10.76.118.70, Old Anchor = 10.76.118.70, New Anchor = 10.76.118.70
O cliente fez a transição para o estado RUN.
*apfReceiveTask: May 27 12:00:56.091: a0:ce:c8:c3:a9:b5 0.0.0.0 DHCP_REQD (7) State Update from Mobility-Incomplete to Mobility-Complete, mobility role=ExpForeign, client state=APF_MS_STATE_ASSOCIATED
*apfReceiveTask: May 27 12:00:56.091: a0:ce:c8:c3:a9:b5 Stopping deletion of Mobile Station: (callerId: 75)
*apfReceiveTask: May 27 12:00:56.091: a0:ce:c8:c3:a9:b5 Moving client to run state
9800 Rastreio radioativo de controlador estrangeiro
O cliente se associa ao controlador.
2024/07/15 04:10:29.087608331 {wncd_x_R0-0}{1}: [client-orch-state] [17765]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_INIT -> S_CO_ASSOCIATING
A descoberta de mobilidade está em andamento após a associação.
2024/07/15 04:10:29.091585813 {wncd_x_R0-0}{1}: [client-orch-state] [17765]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_L2_AUTH_IN_PROGRESS -> S_CO_MOBILITY_DISCOVERY_IN_PROGRESS
2024/07/15 04:10:29.091605761 {wncd_x_R0-0}{1}: [client-orch-state] [17765]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_MOBILITY_DISCOVERY_IN_PROGRESS -> S_CO_MOBILITY_DISCOVERY_IN_PROGRESS
Uma vez processada a descoberta de mobilidade, o tipo de roam do cliente é atualizado para L3 solicitado.
2024/07/15 04:10:29.091664605 {wncd_x_R0-0}{1}: [mm-transition] [17765]: (info): MAC: a0ce.c8c3.a9b5 MMIF FSM transition: S_MA_INIT -> S_MA_MOBILITY_DISCOVERY_PROCESSED_TR on E_MA_MOBILITY_DISCOVERY
2024/07/15 04:10:29.091693445 {wncd_x_R0-0}{1}: [mm-client] [17765]: (info): MAC: a0ce.c8c3.a9b5 Roam type changed - None -> L3 Requested
O controlador externo está enviando a solicitação de âncora de exportação para a WLC Âncora.
2024/07/15 04:10:32.093245394 {mobilityd_R0-0}{1}: [mm-client] [18316]: (debug): MAC: a0ce.c8c3.a9b5 Export Anchor Request successfully processed.
2024/07/15 04:10:32.093253788 {mobilityd_R0-0}{1}: [mm-client] [18316]: (debug): MAC: a0ce.c8c3.a9b5 Forwarding Export Anchor Request to Anchor.
2024/07/15 04:10:32.093274405 {mobilityd_R0-0}{1}: [mm-client] [18316]: (info): MAC: a0ce.c8c3.a9b5 Forwarding export_anchor_req, sub type: 0 of XID (6396) from (WNCD[0]) to (ipv4: 10.76.118.70 )
A resposta Export Anchor é recebida do controlador Anchor e a vlan é aplicada do perfil do usuário.
2024/07/15 04:10:32.106775213 {mobilityd_R0-0}{1}: [mm-transition] [18316]: (info): MAC: a0ce.c8c3.a9b5 MMFSM transition: S_MC_WAIT_EXP_ANC_RSP -> S_MC_EXP_ANC_RSP_RCVD_TR on E_MC_EXP_ANC_RSP_RCVD from ipv4: 10.76.118.70
2024/07/15 04:10:32.106811183 {mobilityd_R0-0}{1}: [mm-client] [18316]: (debug): MAC: a0ce.c8c3.a9b5 Export Anchor Response successfully processed.
2024/07/15 04:10:32.107183692 {wncd_x_R0-0}{1}: [epm-misc] [17765]: (info): [a0ce.c8c3.a9b5:Tw0/0/0] Anchor Vlan-id 2024 processed
2024/07/15 04:10:32.107247304 {wncd_x_R0-0}{1}: [svm] [17765]: (info): [a0ce.c8c3.a9b5] Applied User Profile: :
2024/07/15 04:10:32.107250258 {wncd_x_R0-0}{1}: [aaa-attr-inf] [17765]: (info): Applied User Profile: anchor-vlan 0 2024 (0x7e8)
Depois que a solicitação de Âncora de Exportação for processada, a função de mobilidade do cliente será atualizada para Exportar para o Exterior.
2024/07/15 04:10:32.107490972 {wncd_x_R0-0}{1}: [mm-client] [17765]: (debug): MAC: a0ce.c8c3.a9b5 Processed Export Anchor Response.
2024/07/15 04:10:32.107502336 {wncd_x_R0-0}{1}: [mm-client] [17765]: (info): MAC: a0ce.c8c3.a9b5 Mobility role changed - Unassoc -> Export Foreign
2024/07/15 04:10:32.107533732 {wncd_x_R0-0}{1}: [sanet-shim-translate] [17765]: (info): Anchor Vlan: 2024
2024/07/15 04:10:32.107592251 {wncd_x_R0-0}{1}: [mm-client] [17765]: (note): MAC: a0ce.c8c3.a9b5 Mobility Successful Guest Lan Client. Roam Type L3 Requested, Client IFID: 0xa0000007, Client Role: Export Foreign PoA: phy IfId PoP: 0xa0000005
O cliente faz a transição para o estado de aprendizagem IP.
2024/07/15 04:10:32.108210365 {wncd_x_R0-0}{1}: [client-orch-state] [17765]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_DPATH_PLUMB_IN_PROGRESS -> S_CO_IP_LEARN_IN_PROGRESS
2024/07/15 04:10:32.108293096 {wncd_x_R0-0}{1}: [client-orch-sm] [17765]: (debug): MAC: a0ce.c8c3.a9b5 Received ip learn response. method: IPLEARN_METHOD_ROAMING
Após o aprendizado do IP, o cliente passa para o estado RUN na WLC externa.
2024/07/15 04:10:32.108521618 {wncd_x_R0-0}{1}: [client-orch-state] [17765]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_IP_LEARN_IN_PROGRESS -> S_CO_RUN
Log de depuração do cliente do controlador AireOS Anchor
Solicitação de âncora de exportação recebida do controlador externo.
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 Anchor Export Request Recvd for mobile a0:ce:c8:c3:a9:b5 from 10.76.118.70 type : 16 subtype : 0 seq no : 0 xid : 1292566528
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 mmAnchorExportRcv: Extracting mmPayloadExportForeignLradMac
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 mmAnchorExportRcv Ssid=Guest useProfileName=0 profileNameToUse=0Security Policy=0x2010
A vlan de bridging local é aplicada ao cliente.
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 Updated local bridging VLAN to 11 while applying WLAN policy
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 Applying Interface(wired-vlan-11) policy on Mobile, role Unassociated. Ms NAC State 2 Quarantine Vlan 0 Access Vlan 0
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 After applying Interface(wired-vlan-11) policy on Mobile, role Unassociated. Ms NAC State 2 Quarantine Vlan 0 Access Vlan 11
A função de mobilidade é atualizada para Exportar Âncora e Estado do cliente transistenciado Associado.
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5 0.0.0.0 START (0) mobility role update request from Unassociated to Export Anchor
Peer = 10.76.118.70, Old Anchor = 0.0.0.0, New Anchor = 10.76.118.74
Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5
add client MAC a0:ce:c8:c3:a9:b5 IP 10.76.118.70
*Dot1x_NW_MsgTask_5: May 28 10:46:27.831: a0:ce:c8:c3:a9:b5
Sent message to add a0:ce:c8:c3:a9:b5 on member IP 10.76.118.70
*Dot1x_NW_MsgTask_5: May 28 10:46:27.832: a0:ce:c8:c3:a9:b5 mmAnchorExportRcv (mm_listen.c:7933) Changing state for mobile a0:ce:c8:c3:a9:b5 on AP 00:00:00:00:00:00 from Idle to Associated
A mobilidade está concluída, o estado do cliente está associado e a função de mobilidade é Âncora de exportação.
*Dot1x_NW_MsgTask_5: May 28 10:46:27.832: a0:ce:c8:c3:a9:b5 0.0.0.0 DHCP_REQD (7) State Update from Mobility-Incomplete to Mobility-Complete, mobility role=ExpAnchor, client state=APF_MS_STATE_ASSOCIATED
O endereço IP do cliente é aprendido no controlador e o estado é transferido do DHCP necessário para a autenticação da Web necessária.
*dtlArpTask: May 28 10:46:58.356: a0:ce:c8:c3:a9:b5 Static IP client associated to interface wired-vlan-11 which can support client subnet.
*dtlArpTask: May 28 10:46:58.356: a0:ce:c8:c3:a9:b5 dtlArpSetType: Changing ARP Type from 0 ---> 1 for station a0:ce:c8:c3:a9:b5
*dtlArpTask: May 28 10:46:58.356: a0:ce:c8:c3:a9:b5 10.105.211.75 DHCP_REQD (7) Change state to WEBAUTH_REQD (8) last state DHCP_REQD (7)

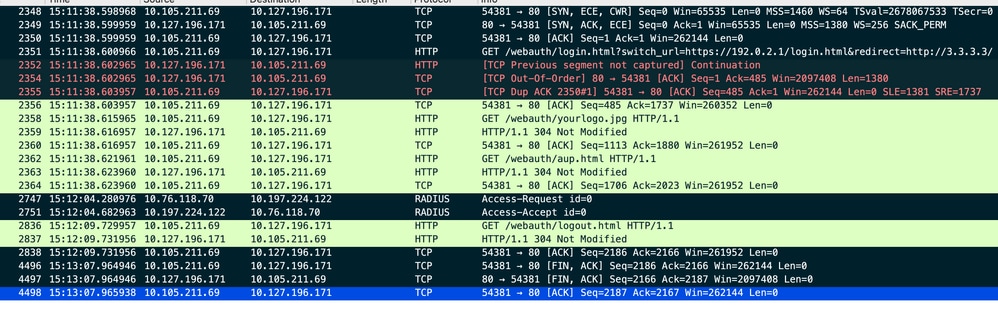

A URL de Webauth está sendo formulada adicionando a URL de redirecionamento externa e o endereço IP virtual do controlador.
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- Preparing redirect URL according to configured Web-Auth type
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- Web-auth type External, using URL:http://10.127.196.171/webauth/login.html
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- Added switch_url, redirect URL is now http://10.127.196.171/webauth/login.html?switch_url=https://192.0.2.1/login.html
Adicionado o endereço MAC do cliente e a WLAN ao URL.
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- Added client_mac , redirect URL is now http://10.127.196.171/webauth/login.html?switch_url= https://192.0.2.1/login.html&client_mac=a0:ce:c8:c3:a9:b5
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- Added wlan, redirect URL is now
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- Added wlan, redirect URL is now http://10.127.196.171/webauth/login.html?switch_url= https://192.0.2.1/login.html&client_mac=a0:ce:c8:c3:a9:b5&wlan=Guest

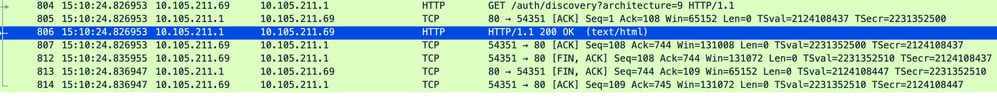

URL final depois de empacotar o HTTP GET para o host 10.105.211.1
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- parser host is 10.105.211.1
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- parser path is /auth/discovery
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5-added redirect=, URL is now http://10.127.196.171/webauth/login.html?switch_url=https://192.0.2.1/login.html&client_mac=a0:ce:c8:c3:a9:b5&wlan=Guest&redirect=10.105.211.1/auth/discovery?architecture=9

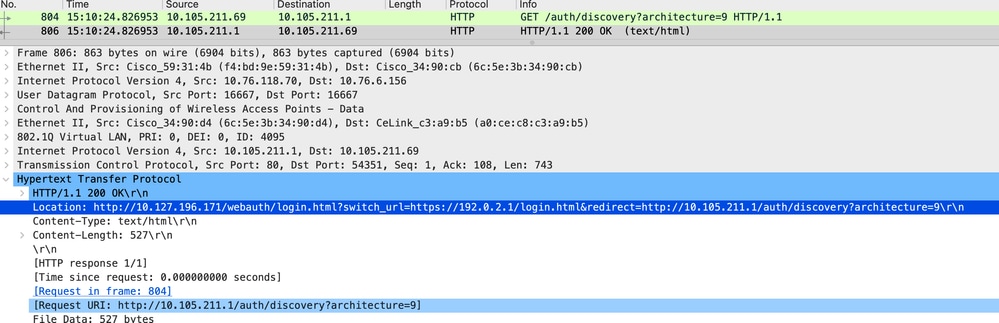

A URL de redirecionamento é enviada ao cliente no pacote de resposta 200 OK.
*webauthRedirect: May 28 10:46:58.500: a0:ce:c8:c3:a9:b5- 200 send_data =HTTP/1.1 200 OK
Location:http://10.127.196.171/webauth/login.html?switch_url=https://192.0.2.1/login.html&client_mac=a0:ce:c8:c3:a9:b5&wlan=Guest&redirect=10.105.211.1/auth/discovery?architecture=9 O cliente estabelece uma conexão TCP com o host de url de redirecionamento. Depois que os clientes enviam o nome de usuário e a senha de login no portal, uma solicitação radius é enviada pelo controlador ao servidor radius

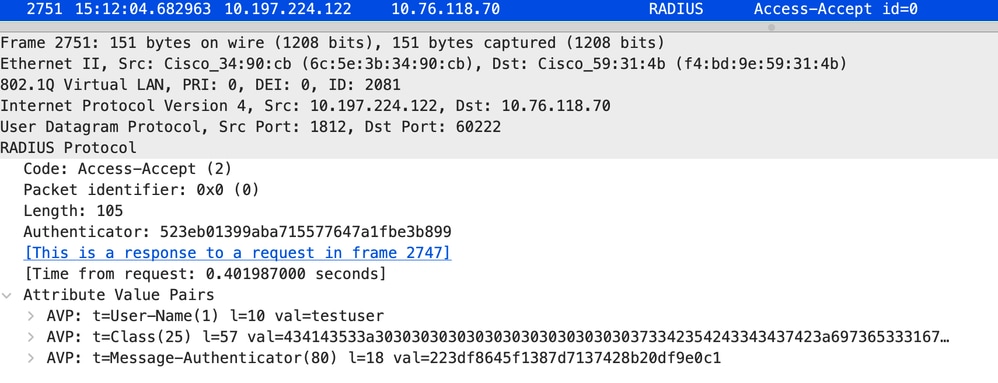

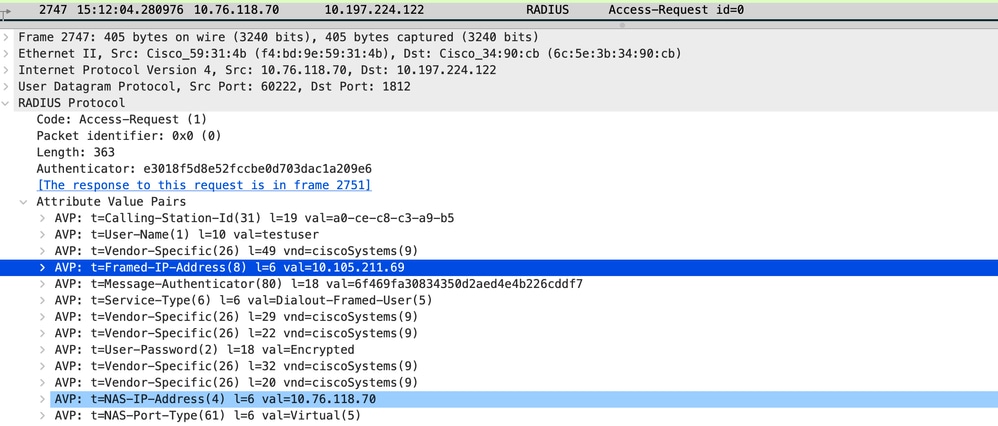

Quando a controladora recebe um Access-Accept, o cliente fecha a sessão TCP e passa para o estado RUN.
*aaaQueueReader: May 28 10:46:59:077: a0:ce:c8:c3:a9:b5 Sending the packet to v4 host 10.197.224.122:1812
*aaaQueueReader: May 28 10:46:59:077: a0:ce:c8:c3:a9:b5 Successful transmission of Authentication Packet (pktId 127) to 10.197.224.122:1812
*aaaQueueReader: May 28 10:46:59:077: AVP[01] User-Name................................testuser (17 bytes)
*aaaQueueReader: May 28 10:46:59:077: AVP[03] Calling-Station-Id.......................a0-ce-c8-c3-a9-b5 (17 bytes)
*aaaQueueReader: May 28 10:46:59:077: AVP[04] Nas-Port.................................0x00000008 (8) (4 bytes)
*aaaQueueReader: May 28 10:46:59:077: AVP[05] Nas-Ip-Address...........................0x0a4c7646 (184548604) (4 bytes)
*aaaQueueReader: May 28 10:46:59:077: AVP[06] NAS-Identifier...........................POD1586-CT5520 (14 bytes)
*aaaQueueReader: May 28 10:46:59:500: a0:ce:c8:c3:a9:b5 radiusServerFallbackPassiveStateUpdate: RADIUS server is ready 10.197.224.122 port 1812 index 0 active 1
*radiusTransportThread: May 28 10:46:59:500: a0:ce:c8:c3:a9:b5 Access-Accept received from RADIUS server 10.197.224.122 (qid:5) with port:1812, pktId:127
*Dot1x_NW_MsgTask_5: May 28 10:46:59:500: a0:ce:c8:c3:a9:b5 Processing Access-Accept for mobile a0:ce:c8:c3:a9:b5
*apfReceiveTask: May 28 10:46:59:500: a0:ce:c8:c3:a9:b5 Moving client to run state
9800 Rastreamento radioativo do controlador de âncora
Mensagem de anúncio de mobilidade para o cliente do controlador externo.
2024/07/15 15:10:20.614677358 {mobilityd_R0-0}{1}: [mm-client] [15259]: (debug): MAC: a0ce.c8c3.a9b5 Received mobile_announce, sub type: 0 of XID (6394) from (ipv4: 10.76.6.156 )
Solicitação de âncora de exportação recebida do controlador externo quando o cliente está se associando, para a qual a resposta de âncora de exportação é enviada pelo controlador de âncora, que pode ser verificada no rastreamento RA do controlador externo.
2024/07/15 15:10:22.615246594 {mobilityd_R0-0}{1}: [mm-transition] [15259]: (info): MAC: a0ce.c8c3.a9b5 MMFSM transition: S_MC_INIT -> S_MC_ANCHOR_EXP_ANC_REQ_RCVD_TR on E_MC_EXP_ANC_REQ_RCVD from ipv4: 10.76.6.156
O cliente é movido para o estado de associação e a função de mobilidade é transicionada para Âncora de Exportação.
2024/07/15 15:10:22.616156811 {wncd_x_R0-0}{1}: [client-orch-state] [14709]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_INIT -> S_CO_ASSOCIATING
2024/07/15 15:10:22.627358367 {wncd_x_R0-0}{1}: [mm-client] [14709]: (note): MAC: a0ce.c8c3.a9b5 Mobility Successful. Roam Type L3 Requested, Sub Roam Type MM_SUB_ROAM_TYPE_NONE, Client IFID: 0xa0000005, Client Role: Export Anchor PoA: 0xa0000001 PoP: 0x0
2024/07/15 15:10:22.627462963 {wncd_x_R0-0}{1}: [dot11] [14709]: (note): MAC: a0ce.c8c3.a9b5 Client datapath entry params - ssid:Guest-Profile,slot_id:0 bssid ifid: 0x0, radio_ifid: 0x0, wlan_ifid: 0xf0408001
2024/07/15 15:10:22.627490485 {mobilityd_R0-0}{1}: [mm-client] [15259]: (debug): MAC: a0ce.c8c3.a9b5 Export Anchor Response successfully processed.
2024/07/15 15:10:22.627494963 {mobilityd_R0-0}{1}: [mm-client] [15259]: (debug): MAC: a0ce.c8c3.a9b5 Forwarding Anchor Response to Foreign.
O aprendizado de IP é concluído, o IP do cliente aprendido através do ARP .
2024/07/15 15:10:22.628124206 {wncd_x_R0-0}{1}: [client-iplearn] [14709]: (info): MAC: a0ce.c8c3.a9b5 IP-learn state transition: S_IPLEARN_INIT -> S_IPLEARN_IN_PROGRESS
2024/07/15 15:10:23.627064171 {wncd_x_R0-0}{1}: [sisf-packet] [14709]: (info): RX: ARP from interface mobility_a0000001 on vlan 2024 Source MAC: a0ce.c8c3.a9b5 Dest MAC: ffff.ffff.ffff ARP REQUEST, ARP sender MAC: a0ce.c8c3.a9b5 ARP target MAC: 0000.0000.0000 ARP sender IP: 10.105.211.69, ARP target IP: 10.105.211.1,
2024/07/15 15:10:24.469704913 {wncd_x_R0-0}{1}: [client-iplearn] [14709]: (note): MAC: a0ce.c8c3.a9b5 Client IP learn successful. Method: ARP IP: 10.105.211.69
2024/07/15 15:10:24.470527056 {wncd_x_R0-0}{1}: [client-iplearn] [14709]: (info): MAC: a0ce.c8c3.a9b5 IP-learn state transition: S_IPLEARN_IN_PROGRESS -> S_IPLEARN_COMPLETE
2024/07/15 15:10:24.470587596 {wncd_x_R0-0}{1}: [client-orch-sm] [14709]: (debug): MAC: a0ce.c8c3.a9b5 Received ip learn response. method: IPLEARN_METHOD_ARP
2024/07/15 15:10:24.470613094 {wncd_x_R0-0}{1}: [client-orch-sm] [14709]: (debug): MAC: a0ce.c8c3.a9b5 Triggered L3 authentication. status = 0x0, Success
O estado da política do cliente está em autenticação da Web pendente.
2024/07/15 15:10:24.470748350 {wncd_x_R0-0}{1}: [client-auth] [14709]: (info): MAC: a0ce.c8c3.a9b5 Client auth-interface state transition: S_AUTHIF_L2_WEBAUTH_DONE -> S_AUTHIF_WEBAUTH_PENDING
O handshake TCP é falsificado pelo controlador. Quando o cliente envia um HTTP GET, um quadro de resposta 200 OK é enviado, contendo o URL de redirecionamento.
O cliente deve estabelecer um handshake TCP com o URL de redirecionamento e carregar a página.
2024/07/15 15:11:37.579177010 {wncd_x_R0-0}{1}: [webauth-httpd] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]HTTP GET request
2024/07/15 15:11:37.579190912 {wncd_x_R0-0}{1}: [webauth-httpd] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]Parse GET, src [10.105.211.69] dst [10.3.3.3] url [http://10.3.3.3/favicon.ico]
2024/07/15 15:11:37.579226658 {wncd_x_R0-0}{1}: [webauth-state] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]Param-map used: global
2024/07/15 15:11:37.579230650 {wncd_x_R0-0}{1}: [webauth-state] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]State LOGIN -> LOGIN
2024/07/15 15:11:47.123072893 {wncd_x_R0-0}{1}: [webauth-httpd] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]GET rcvd when in LOGIN state
2024/07/15 15:11:47.123082753 {wnc2024/07/15 15:12:04.280574375 {wncd_x_R0-0}{1}: [webauth-httpd] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]POST rcvd when in LOGIN state
Quando o cliente envia as credenciais de login na página do portal da Web, um pacote de solicitação de acesso é enviado ao servidor radius para autenticação.
2024/07/15 15:12:04.281076844 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: Send Access-Request to 10.197.224.122:1812 id 0/0, len 363
2024/07/15 15:12:04.281087672 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: authenticator e3 01 8f 5d 8e 52 fc cb - e0 d7 03 da c1 a2 09 e6
2024/07/15 15:12:04.281093278 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: Calling-Station-Id [31] 19 "a0-ce-c8-c3-a9-b5"
2024/07/15 15:12:04.281097034 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: User-Name [1] 10 "testuser"
2024/07/15 15:12:04.281148298 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: Cisco AVpair [1] 16 "method=webauth"
Access-Accept é recebido do servidor radius, webauth é bem-sucedido.
2024/07/15 15:12:04.683597101 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: Received from id 1812/0 10.197.224.122:0, Access-Accept, len 105
2024/07/15 15:12:04.683607762 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: authenticator 52 3e b0 13 99 ab a7 15 - 57 76 47 a1 fb e3 b8 99
2024/07/15 15:12:04.683614780 {wncd_x_R0-0}{1}: [radius] [14709]: (info): RADIUS: User-Name [1] 10 "testuser"
A autenticação foi bem-sucedida e o estado da política do cliente é em EXECUÇÃO.
2024/07/15 15:12:04.683901842 {wncd_x_R0-0}{1}: [webauth-state] [14709]: (info): mobility_a0000001[a0ce.c8c3.a9b5][ 10.105.211.69]State AUTHENTICATING -> AUTHC_SUCCESS
2024/07/15 15:12:04.690643388 {wncd_x_R0-0}{1}: [errmsg] [14709]: (info): %CLIENT_ORCH_LOG-6-CLIENT_ADDED_TO_RUN_STATE: R0/0: wncd: Username entry (testuser) joined with ssid (Guest-Profile) for device with MAC: a0ce.c8c3.a9b5 on channel (0)
2024/07/15 15:12:04.690726966 {wncd_x_R0-0}{1}: [aaa-attr-inf] [14709]: (info): [ Applied attribute :bsn-vlan-interface-name 0 "VLAN2024" ]
2024/07/15 15:12:04.691064276 {wncd_x_R0-0}{1}: [client-orch-state] [14709]: (note): MAC: a0ce.c8c3.a9b5 Client state transition: S_CO_L3_AUTH_IN_PROGRESS -> S_CO_RUN
Análise de captura de pacotes incorporada
O cliente é redirecionado para a página do portal
A sessão é fechada após o recebimento da URL de redirecionamento.
A sessão TCP é fechada após o recebimento da URL de redirecionamento
O cliente inicia o handshake triplo TCP para o host da URL de redirecionamento e envia uma solicitação HTTP GET.
Quando a página é carregada, as credenciais de login são enviadas no portal, o controlador envia uma solicitação de acesso ao servidor radius para autenticar o cliente.
Após a autenticação bem-sucedida, a sessão TCP para o servidor Web é fechada e, no controlador, o estado do gerenciador de políticas do cliente é transicionado para EXECUTAR.
O cliente envia uma solicitação HTTP GET à página do portal e conclui a autenticação com êxito
pacote de Solicitação de Acesso Radius
Pacote de solicitação de acesso
Pacote de Aceitação de Acesso Radius
Pacote de Aceitação de Acesso
Artigo relacionado
Configurar o recurso de mobilidade de âncora de WLAN no Catalyst 9800
Exemplo de configuração de acesso de convidado com fio usando controladores AireOS
Histórico de revisões
| Revisão | Data de publicação | Comentários |
|---|---|---|
1.0 |
29-Jul-2024 |
Versão inicial |
FeedbackContate a Cisco
- Abrir um caso de suporte
- (É necessário um Contrato de Serviço da Cisco)
