Introdução
Este documento descreve a atribuição de porta de antena em pontos de acesso sem fio industriais, especificamente para os modelos IW9165 e IW9167.
Informações de Apoio
Esses APs podem operar como Wi-Fi 6 ou Cisco Ultra-Reliable Wireless Backhaul (Cisco URWB). A tecnologia Wi-Fi 6 oferece maior densidade, throughput mais alta, mais canais, eficiência energética e segurança aprimorada em locais industriais ou externos. O Cisco URWB fornece conectividade sem fio ultra confiável para mover ativos ou estender a rede onde a fibra não é viável ou é muito cara.
Atribuição de porta de antena IW9165E
Os pontos de acesso IW9165E Series vêm com dois rádios 2x2.
- Rádio 2×2 de 5 GHz: Canais de 20, 40 e 80 MHz
- Rádio 2×2 de 5/6 GHz: Canais de 20, 40, 80 e 160 MHz

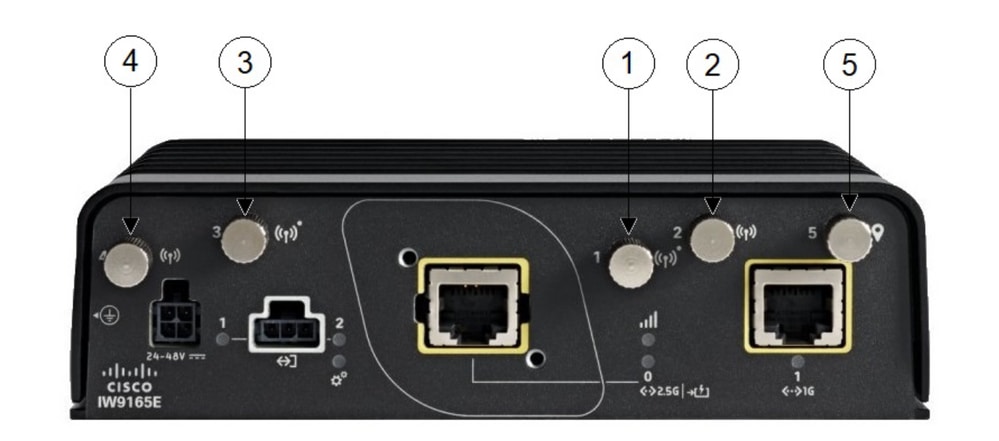

Há 4 portas RP-SMA para as antenas. Com base nos requisitos, é possível instalar antenas onidirecionais, antenas direcionais ou uma combinação de ambas no IW9165E.
Se estiver usando apenas um rádio 2x2, você poderá usar o par de portas 1,2 ou 3,4. Se estiver usando ambos os rádios 2x2, você poderá usar todas as 4 portas com o mesmo emparelhamento, ou seja, as portas 1,2 e 3,4. As portas 1,2 podem usar apenas 5 Ghz e as portas 3,4 podem usar tanto 5Ghz quanto 6Ghz quando disponíveis.
Notas de instalação da antena
- Se as antenas onidirecionais estiverem conectadas a qualquer rádio, as antenas de cada rádio deverão estar espaçadas em pelo menos 3 pés. (1 m) afastados verticalmente para evitar interferências entre os dois rádios.
- Se as antenas direcionais estiverem conectadas a ambos os rádios, deixe-os no mínimo 3 metros. (3 m) afastados verticalmente, ou pelo menos 5 pés. (1,5 m) afastados horizontalmente com os seus feixes principais orientados a pelo menos 90 graus de distância.
- Se duas antenas onidirecionais independentes estiverem conectadas a ambas as portas de rádio (ambas as portas 1 e 2 ou portas 3 e 4), ocupe um espaço de pelo menos 2,5 pol. (6 cm) para melhor desempenho.
Antenas com suporte para configuração de URWB:
- IW-ANT-OMM-53-N= (antena multipolarizada onidirecional de 5 GHz)
- IW-ANT-PNL-59-N= (Antena Polarizada de Painel Direcional de 5 GHz Dual-Port +/-45 Graus)
- IW-ANT-SKS-514-Q= (Antena direcional de tubarão de 5 GHz, polarizada em ângulo duplo +/-45 graus)
- IW-ANT-SKD-513-Q= (Antena bidirecional de tubarão de 5 GHz, polarizada em ângulo duplo +/-45 graus)
Atribuição de portas de antena IW9167
O ponto de acesso IW9167E tem três rádios 4x4 e é um AP de banda tripla.
- Rádio 4x4 de 2,4 GHz: Canais de 20 MHz
- Rádio 4x4 de 5 GHz: Canais de 20, 40, 80 MHz
- Rádio 4x4 de 5/6 GHz: Canais de 20, 40, 80 e 160 MHz
Há portas de antena tipo N 8x no AP.

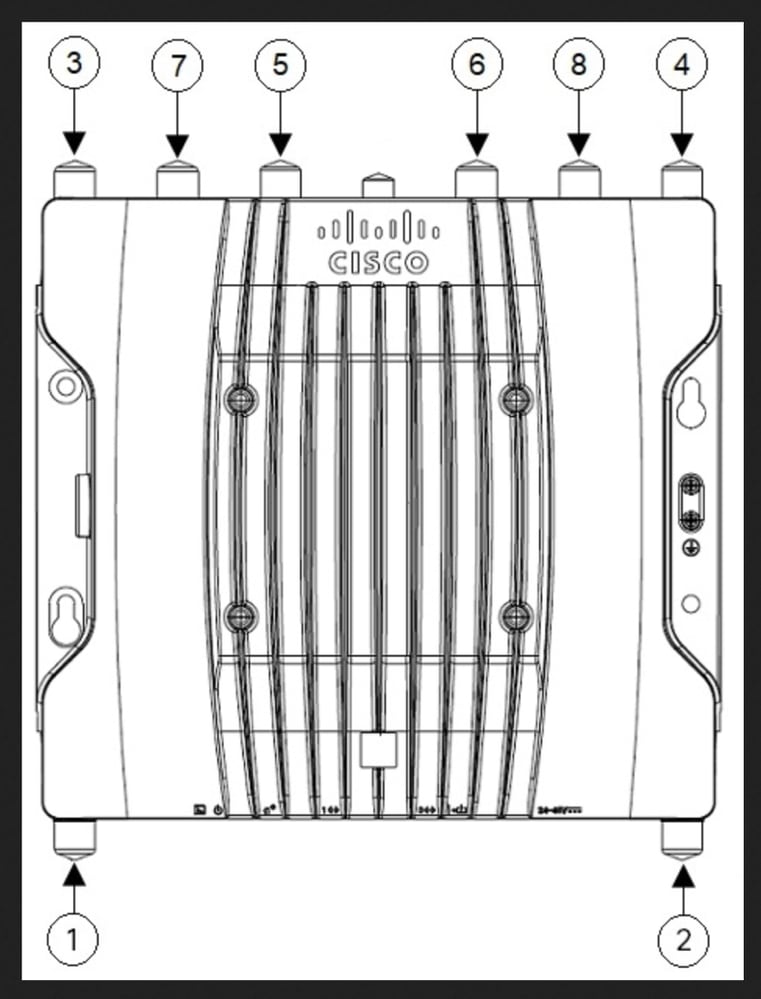

Todas as 8 portas de antena do tipo N são marcadas na ordem mostrada aqui.
As portas 1,2,3 e 4 suportam operação de 2,4 GHz e 5 Ghz e as portas 5,6,7 e 8 suportam 5 Ghz. Diferentes configurações de 4x4, 2x2 e 1x1 podem ser suportadas aproveitando uma combinação das 8 portas.

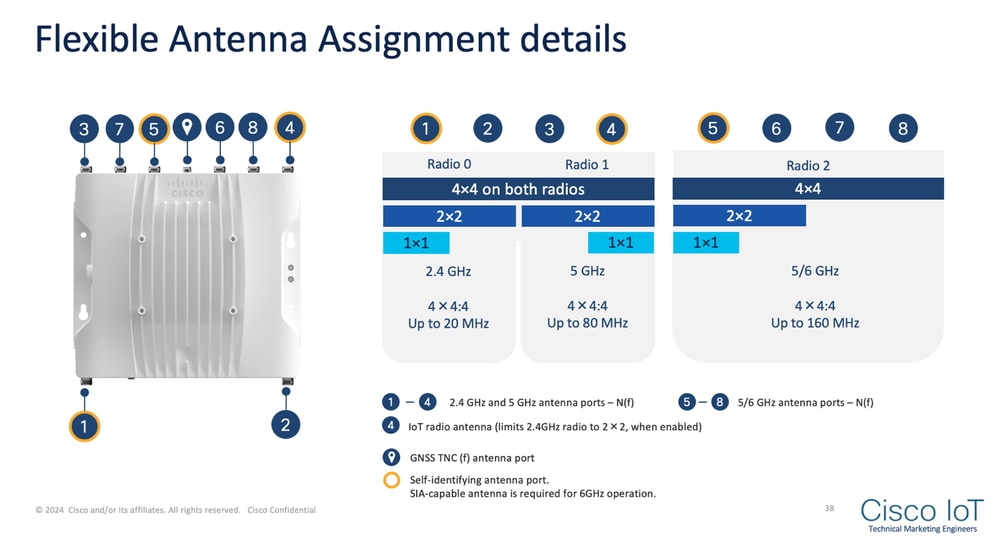

Esta imagem ajuda a visualizar como as 8 portas são usadas em diferentes configurações.
- Se estiver usando 4x4 em ambos os rádios, use as portas 1 2 3 4 para rádio 1 e as portas 5 6 7 8 para rádio 2.
- Se estiver usando 2x2, use as portas 1 2 para 2,4 Ghz, 3 4 para 5 Ghz e 5 6 para 5/6 Ghz.
- Se estiver usando 1x1, use a porta 1 para 2,4 Ghz, a porta 4 para 5 Ghz e a porta 5 para 5/6 Ghz.

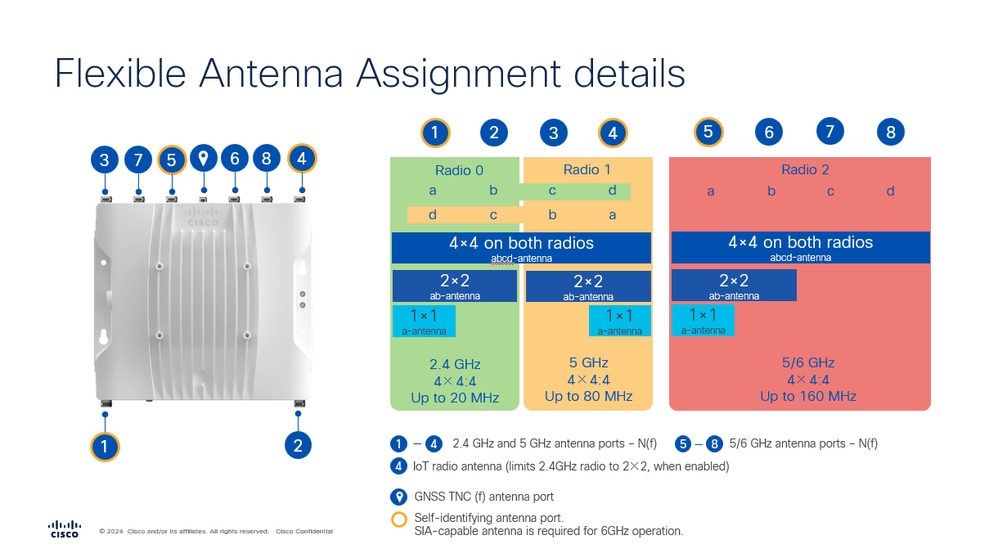

Nesta imagem, todas as três configurações de rádio disponíveis no IW9167E são visualizadas.
- Se uma configuração 1x1 for necessária, essa configuração poderá ser usada
Rádio |
Porta |
Frequência |
Rádio 0 |
1 |
2,4 GHz |
Rádio 1 |
4 |
5 GHz |
Rádio 2 |
5 |
5/6 GHz |
- Se uma configuração 2x2 for necessária, essa configuração poderá ser usada
Rádio |
Porta |
Frequência |
Rádio 0 |
1, 2 |
2,4 GHz |
Rádio 1 |
3, 4 |
5 GHz |
Rádio 2 |
5, 6 |
5/6 GHz |
- Se uma configuração 4x4 for necessária, essa configuração poderá ser usada
Rádio |
Porta |
Frequência |
Rádio 1 |
1, 2, 3, 4 |
2,4/ 5 GHz |
Rádio 2 |
5, 6, 7, 8 |
5/6 GHz |
Notas de instalação da antena
- Não conecte antenas onidirecionais diretamente às portas 1 - 4 e 5 - 8.
- Para evitar a interferência entre os rádios de 5 GHz, use cabos coaxiais e monte um conjunto de antenas a pelo menos 3 pés. (1 m) verticalmente longe das antenas conectadas diretamente ao chassi.
- As antenas onidirecionais podem ser conectadas às portas 1 - 4 ou 5 - 8, mas não a qualquer combinação das portas de antena dos rádios de 5 GHz simultaneamente.
- Se você conectar antenas direcionais a ambos os rádios de 5 GHz, deixe um espaço de pelo menos 10 pés. (3 m) afastados verticalmente, ou pelo menos 5 pés. (1,5 m) afastados horizontalmente com os seus feixes principais orientados a pelo menos 90 graus de distância.
Antenas suportadas para URWB
- IW-ANT-OMM-53-N= (antena multipolarizada onidirecional de 5 GHz)
- IW-ANT-PNL-59-N= (Antena Polarizada de Painel Direcional de 5 GHz Dual-Port +/-45 Graus)
- IW-ANT-SKS-514-Q= (Antena direcional de tubarão de 5 GHz, polarizada em ângulo duplo +/-45 graus)
- IW-ANT-SKD-513-Q= (Antena bidirecional de tubarão de 5 GHz, polarizada em ângulo duplo +/-45 graus)
- IW-ANT-H90-510-N= (antena de haste polarizada dupla de 5 GHz)
- FLMESH-HW-ANT-28 (antena de painel direcional polarizada de porta dupla de 5 GHz)
