思科网络融合系统 2000 (NCS 2000)
产品概述思科®网络融合系统 2000 (NCS 2000) 通过提供今后网络架构所必需的非接触式可编程性、大规模、多层融合，以及超长距离性能，为密集波分复用 (DWDM) 解决方案建立了行业基准。

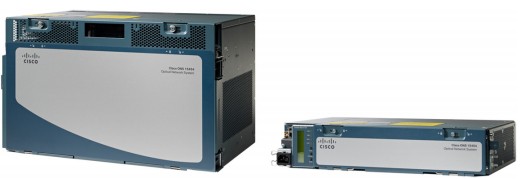

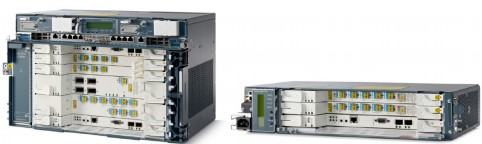

ROADM 领导者 十年前，ONS 15454 MSTP 使可重构光分/插复用器 (ROADM) 技术成为了主流，让服务提供商、政府和企业能够部署简单而智能的 DWDM 网络，并可通过简单操作，进行扩展。现在，NCS 2000 通过推出 nLight ROADM 技术，不断发展着思科的 ROADM 产品组合。借助无色、全方向和无争用分/插支持非接触式重构，构建于 nLight ROADM 上的网络能够迅速响应新的带宽请求，绕过网络故障点，并动态调整器拓扑，所有这一切都不需要人工干预。系统支持每板卡 16 度，整机 32 度，从实现高度互联的网状网络、而弹性频谱容量将通过优化系统容量与覆盖范围比，显著提高网络效率。最终，每秒最高 26 TB 的每光纤对等容量得以实现。 下一代放大器 NCS 2000 将拉曼和掺铒光纤放大器 (EDFA) 技术进行优化组合，进而推出了混合放大器。也就是我们所熟悉的掺铒光纤拉曼放大器，简称 EDRA。EDRA 外形小巧，易于部署，并可支持对长距离、高比特率传输至关重要的超低噪声数据。该平台可支持大量光放大器，以满足不同的网络需求，包括相干优化 EDFA 的需求，以及高功率计数器和同向传播的拉曼放大器的需求。 优化的 100G nLight Silicon 延续了思科在 100G 技术中的创新，现已通过 CPAKTM 可插拔收发器扩展到面向客户端的接口。CPAK 极为小巧的尺寸和低功耗特性使得单槽 100G 相干 DWDM板卡上可以支持基于标准的 100GBASE-LR4客户端口，从而实现每个机架单元中 100G 转发器的极高系统密度。最先进的相干数字信号处理技术有助于在仅采用 EDFA 的网络中形成最远 3000 千米的未再生的覆盖距离，或在采用拉曼放大的网络中形成最远 4800 千米的覆盖 距离。 多层网络智能： NCS 2000 的波长交换光网络 (WSON) 控制平面架构可感知波长属性和光损耗，并可通过非接触式 DWDM 网络调配和还原动态服务，进而增强 GMPLS 功能。NCS 2000 利用思科的 nLight 控制平面，与数据包层设备智能交互，进而自动化服务调配，消除人为错误，并实现高级故障恢复。 无缝平台集成和互通性 作为思科网络融合系统中的一个关键组件，NCS 2000 在网络元素、网络管理和控制平面级别实现了与 NCS 4000 和 NCS 6000 的无缝集成。NCS 2000 还可全面支持 ONS 15454 MSTP 线路卡，以及网络级别互通性和统一管理，确保现有 ONS 15454 MSTP 网络的用户能够轻松迁移。 机箱 思科 NCS 2000 提供了两种机箱款式。思科 NCS 2006 机箱采用 6RU 高度，具有 6 个用于服务卡的插槽（图 1），而 NCS 2002 采用 2RU 的高度，拥有 2 个用于服务卡的插槽。表 1 对二者的特性进行了比较。 图1思科 NCS 2006 和 NCS 2002
表1特性比较

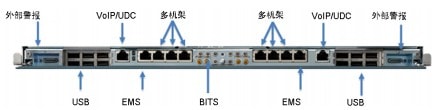

您可使用直流或交流电源输入来配置思科 NCS 2000 系列机箱。直流电源模块具有针对 ANSI 和 ETSI 样式电池连接的连接器，因而较为通用。交流电源模块采用单输入，并可接受 110 至 240 VAC，50 至 60 Hz 的电源输入，因而较为通用。 思科 NCS 2000 系列机箱具有内置的内存模块来备份软件数据包、IP 地址和电路数据库，使单工模式在成本敏感的应用中变得更为引人关注。内置备份内存的改进意味着平均修复时间 (MTTR) 大幅缩短，而运营也得以简化。思科 NCS 2000 系列机箱还可连接到最多 12 个无源器件，以使用 USB 电缆进行库存管理。某些思科 ONS 15216 和 NCS 2000 系列无源器件包含 ROM，该 ROM 中包含可通过 USB 端口访问的器件信息。当与机箱 ECU 连接时（图 2），这些器件将出现于思科传输控制器库存管理中。 多机架管理可让用户利用一个简单的目标识别符 (TID) 和 IP 地址将多个（最多 50 个）NCS 2006 机架作为一个单一网络元素管理，这有助于构建包含大量 ROADM 度和/或服务卡的节点。 图2电气连接单元

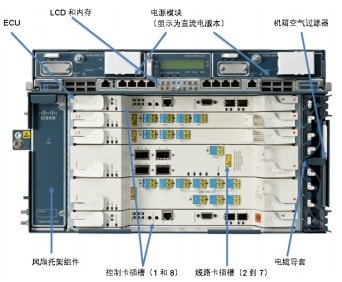

您可将思科 NCS 2006 和 NCS 2002 安装到 19 英寸、21 英寸或 23 英寸的机架或机柜中。支架将包含于机架组件中，也可作为备件另行订购。您可在 21 英寸和 23 英寸机箱中使用可选的导流板。气流将从一侧向另一侧流动，但您可添加导流板来形成从前向后和从前向前的气流。在 21 英寸的配置中，气流也可从前向上流动（图 3 和图 4）。 图3思科 NCS 2006 模块

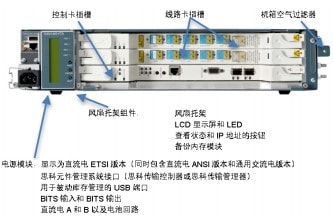

图4思科 NCS 2002 模块
传输机架控制器和传输节点控制器 NCS 2000 利用了 ONS 15454 MSTP 的增强型传输机架控制器 (TSCE) 和增强型传输节点控制器 (TNCE)。TSC 提供了定时、通信、多机架管理和接口，支持警报和连接到选定无源器件进行库存管理和节点控制。除了 OC-3/STM-1 以外，TNC 将有选择性地提供 OSC 终止，并支持快速以太网和千兆以太网连接。 管理 思科 NCS 2000 由思科传输控制器管理，并继承了其现有功能，其中包括：
除了集成的软件功能以外，思科 NCS 2000 还支持易于使用，但功能强大的网络设计工具，Cisco Transport Planner。该工具是一款用户友好、基于 Java 的应用，思科充分开发并测试了该工具，以基于您的网络参数，建模和优化 DWDN 网络。 产品规格 表2到表7提供了思科 NCS 2006 和 2002 模块的规格和其他信息。 表2思科 NCS 2006 模块的规格
表3思科 NCS2002 模块的规格
表4NCS 2006 和 NCS 2002 的通用设备
表5思科 NCS 2000 电缆
表6思科 NCS 2006 产品规格
1指不超过连续 96 个小时，且一年中总共不超过 15 天的时间段。 2指任意给定年份中总共 360 小时，但 1 年中出现不超过 15 次。 表7思科 NCS 2002 产品规格
监管标准合规性 表8 监管标准合规性与审批机构 表8监管标准合规性与审批机构
订购信息 要下订单，请访问思科订购主页，并参阅表 9 和表 10。要下载软件，请访问思科软件中心：：http://www.cisco.com/cisco/software/type.html?mdfid=278281788&i=rm 。 表9思科 NCS 2006 订购信息
表10思科 NCS 2002 订购信息
表11思科 NCS 2000 线路卡和组件
保修 以下保修条款适用于思科 NCS 2006 以及您在保修期间可能使用的服务。思科产品中随附的思科信息包中所列的正
思科服务 思科服务与首席营销官 (CMO) 团队紧密合作，并将作为任何技术解决方案中的一个基本元素。如果您尚未收到目标服务内容块进行集成，请联系思科服务公关部经理。如果您无法确定应联系谁，请发送电子邮件至ca-marcom@cisco.com。 思科服务能使网络、应用及其使用者更好地协同工作。 如今，在要求人员、信息和创意更好结合的环境中，网络是一个战略性平台。当服务与产品共同形成符合业务需求和商机的解决方案时，网络将更好地发挥作用。 为帮助确保提供卓越的服务，思科独创生命周期服务方法，为网络生命周期的各个阶段都设定不可或缺的服务活动。通过协作交付方式，我们将思科、强大的合作伙伴网络以及客户的力量凝聚起来，实现最佳成果。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
