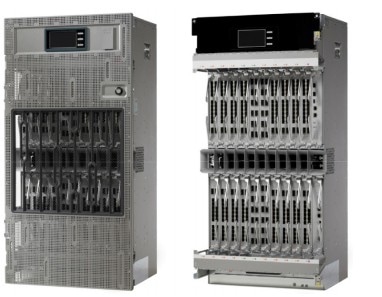

产品概述思科®网络融合系统 4000 (NCS 4000) 是一个融合的光服务平台,其具有密集波分复用 (DWDM)、光传输网 (OTN)、多协议标签交换传输参数 (MPLS-TP)、运营商级以太网,以及标签交换路由器 (LSR) 或 IP 多服务等功能(图 1)。其采用最先进的芯片与系统设置,具有大规模扩展能力,同时在可用性、自动化、服务管理、频率调制和监控方面进行了大量创新,可显著提高网络效率和实现简化。图 1.思科 NCS 4016 机箱;机箱门关闭状态(左),机箱门打开状态(右) 为了促进数据包和光的集成,思科 NCS 4000 的外形符合典型运营商环境的要求,占地面积小,可满足 ANSI 和 ETSI 传输设备的需求。您可在宽度为 19 到 23 英寸 的 ANSI 区域和宽度为 300 毫米的 ETSI 区域中部署该系统。 思科 NCS 4016 机架高度为 24RU,具有 16 个服务线路卡插槽,每个插槽都拥有 200 Gbps 全双工带宽,并具有进行数据包转发、OTN 交换和相干 DWDM 转发器或中继功能的不同卡。NCS 4016 将根据特定卡的配置支持多项功能,其中包括:
您可同时组合所有这些功能,将思科 NCS 4016 作为一个融合的数据包和光传输平台。 功能和优势 思科 NCS 4000 平台的主要功能如下:
思科 NCS 4000 实施了多项创新,其中包括:
思科 NCS 4000 可与 NCS 6000无缝集成,提供了众多可大规模扩展的 IP 服务,并可无缝集成 NCS 2000,挺贵可完整编程的可重构光分插复用器 (ROADM) 的功能。集成可发生于网络元素、控制平面和/或网络管理级别,因而可满足差异较大的操作模型所提出的不同需求。 平台架构 机箱 思科 NCS 4016 机箱的设计目的在于提供:

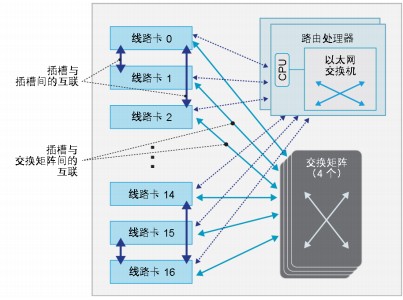

思科 NCS 4016 系统支持 4 个交换矩阵卡,这些交换矩阵卡基于一个灵活的信元交换架构而复杂地互联,并应用于 Clos 配置中。路由处理器将处理所有控制功能,包括高级别的第 1 层、第 2 层和第 3 层服务所必要的路由处理功能和线路卡处理功能(图 2)。 图 2.思科 NCS 4016 机架架构 每一个线路卡都将通过背板连接到四个交换矩阵,而这四个交换矩阵将作为一个 3 + 1 的冗余配置(图 3)。思科 NCS 4016 机箱每个象限内的配对插槽中都具有额外的背板连接,因而无需交换矩阵接入即可实现线路卡的直接背板互连。 图 3.思科 NCS 4016 背板架构 OTN 功能 思科 NCS 4016 符合 ITU G.709/G.798 要求,可级联至少 20 个 OTN 交叉连接,并保持抖动和漂移规范。其还符合 ITU G.709 操作、管理和维护的要求,可全面支持六级串联连接监视 (TCM)。 OTN 配置、调配和保护由基于通用 MPLS (GMPLS) 的 OTN 控制平面管理,可支持将嵌入式用户网络接口 (UNI) 作为管理同一系统内不同传输层级的控制平面间的通信接口。控制平面实例将在光域内运行(覆盖网络场景),并为客户端节点提供一个外部 UNI 接口,以调用按需服务。 作为 Cisco nLight 控制平面协议的扩展,入口节点和出口节点间的 OTN 电路可通过使用资源预留协议 (RSVP) 信令得以静态或动态建立。可建立和维持 OTN 电路,并将其作为入口 LSR 和出口 LSR 之间通过中转 LSR 切换的一个标签交换路径 (LSP)。当请求来自用户界面 (UI) 时,可建立 LSP 作为软永久连接。 保护机制 思科 NCS 4016 平台提供了在不同层级操作的大量不同保护机制。尽管已经定义了第 3 层、第 2 层、第 1 层和第 0 层保护机制,但在同时操作多个层级时,采用着眼于整体的方法进行保护将至关重要。 支持的保护机制为:
管理解决方案 思科 NCS 4016 解决方案集成了最先进的本地操作员接口,该接口可同时在节点级别和网络级别安装、配置、监控 NCS 4016 应用,并为其排除故障。 Cisco Prime™运营商管理为思科 NCS 4016、思科 NCS 2000 和 Cisco ONS 提供了端到端的管理,以及完整的故障、配置、结算、性能和安全 (FCAPS) 功能。其还提供了 OTN 和 IP + 光融合服务的端到端管理,实现以更少的步骤管理传输和 IP 网络,进而提高运营效率。 思科 NCS 4016 线路卡 思科 NCS 4016 5.2 版中提供了以下线路卡: 通用板卡:
OTN 线路卡:
DWDM 线路卡:

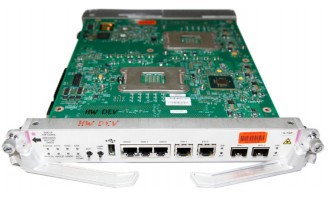

路由处理器 思科 NCS 4016 路由处理器基于英特尔 IvyBridge 10 核 CPU,拥有 32 Gb RAM,搭载 50 Gb 固态硬盘 (SSD)。用户可通过外部连接单元 (ECU) 上的面板来访问第二个 SSD,进而访问日志记录数据和其他存储空间。此外,该处理器还提供了一个用于调试功能的 USB 闪存设备。 图 4.路由处理器线路卡 路由处理器将进行思科 NCS 4016 机箱的控制、定时、监控和管理功能。面板中有多个 LED 显示系统状态,并提供了诸如缺乏线路卡、线路卡加载电源故障,以及软件启动等信息显示。RP 将通过 ECU 提供外部接口,并在前平面中支持以下接入:

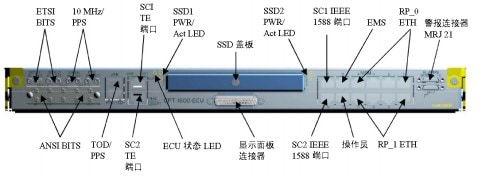

外部连接单元 ECU 对活动和备用路由处理器线路卡提供了所有机架电气 I/O 连接(图 5)。此外,ECU 内含两个 1.8 英寸的 SSD,以及用于触摸屏的串行接口连接器。ECU 板和载体中均有开口,可让空气从风扇排出,并穿过 ECU 和电源过滤器进行冷却。ECU 可用的接口列于表 1 中。 图 5.外部连接单元 表 1.外部连接单元接口
多机箱交换矩阵线路卡 思科 NCS 4016 系统支持四个在 3 + 1 冗余配置中运行的交换矩阵线路卡(图 6)。每个交换矩阵卡支持跨所有 16 个线路卡的均衡分布式连接。交换矩阵卡由集中 RP 直接管理。 图 6.多机箱交换矩阵线路卡 由于交换矩阵无需了解传输的协议是 OTN 还是以太网,即可切换不同大小的信元,因此交换矩阵被视为是不可知的。思科 NCS 4016 各个线路卡将连接到所有四个交换矩阵卡中,其中有一个交换矩阵卡是冗余的,因而利用三个功能平面即可实现全面运行。十二个 CXP 前面板连接可让单机箱系统迁移到一个背靠背或多机箱配置。 思科 NCS 4016 表2 列出了思科 NCS 4016 的规格。 表2 思科 NCS 4016 产品规格
*不支持交流和直流电源混合。 **短期是指不超过连续 96 个小时,且一年中总共不超过 15 天的时间段。(这一数字指任意给定年份中总共 360 小时,但 1 年中出现不超过 15 次。) 表3 列出了思科 NCS 4016 单机箱系统的标准与审批机构。 表3思科 NCS 4016 的标准与审批机构
保修信息 您可访问 Cisco.com 上的产品保修页面查找保修信息。 订购信息 要下单,请访问思科订购主页。并参见表 4。要下载软件,请访问思科软件中心。 表4订购信息
针对迁移融合 IP + 光解决方案的思科服务 思科及我们合作伙伴所提供的服务有助于您从对思科融合 IP + 光解决方案的投资中迅速高效地获得最大价值。我们可帮助您设计、实施和验证解决方案,以加速您的迁移和转型。协调每一个步骤,实现彼此互通。增强您的团队。充分把握今后的机会。了解更多信息,请访问:http://www.cisco.com/go/spservices。 更多详情 有关思科网络融合系统 4000 的详细信息,请访问http://www.cisco.com/en/US/products/ps13300/index.html,或联 系您当地的思科客户代表。 |
