Cisco® MDS 9124 24端口多层光纤阵列交换机拥有24个端口，支持4、2和1 Gbps速率，在紧凑的1机架单元(1RU)机型中，以廉宜价格提供了灵活性、高可用性、安全性和易用性，实现了出色的价值。Cisco MDS 9124能以8端口的增量，灵活地从8端口扩展到24端口，可满足部门存储局域网(SAN)交换机和企业SAN中边缘交换机的密度需求。Cisco MDS 9124支持快速配置和任务向导，能够快速、简便地部署在任何规模的网络中。它采用了Cisco MDS 9000 SAN-OS软件，包括先进的存储网络特性和功能，与Cisco MDS 9500系列多层导向器和Cisco MDS 9200系列多层光纤阵列交换机兼容，在核心-边缘部署中提供了透明的端到端服务交付能力。

产品特色

• 出色的灵活性和可扩展性-Cisco MDS 9124在紧凑的1RU机箱中，提供了多达24个自适应光纤通道端口，支持4、2和1 Gbps速率，为每个端口提供了4 Gbps专用带宽，总带宽达192 Gbps。其基本配置有8个有效端口，凭借Cisco MDS 9124按需端口激活许可证，能以8端口的增量，灵活地现场升级到16端口和24端口。Cisco MDS 9124非常适于作为独立部门SAN交换机和企业核心-边缘SAN中的边缘交换机。1RU紧凑设计使其能部署在空间有限但必须实现每机架最高端口密度的环境。
• 以廉宜价格提供智能存储网络服务-Cisco MDS 9124采用了Cisco MDS 9000 SAN-OS软件，提供多种智能存储网络功能，如虚拟SAN(VSAN)、PortChannels、服务质量(QoS)和安全性，能够经济有效地设计、部署和管理部门及企业SAN。
• 支持关键部署的高可用性平台-Cisco MDS 9124适用于不能出现停机的环境。它提供不间断软件升级、双热插拔电源（配有集成风扇，提供可选冗余性）、用以隔离故障的VSAN和提供交换机间链路(ISL)永续性的PortChannels。
• 全面的安全框架-Cisco MDS 9124支持RADIUS和TACACS+、端口安全、阵列绑定、光纤通道安全协议(FC-SP)主机到交换机和交换机到交换机验证、安全FTP (SFTP)、SSHv2和SNMPv3，实施了高级加密协议(AES)、VSAN、硬件分区、广播区和基于角色的每VSAN访问控制(RBAC)。
• 简化了存储管理-Cisco MDS 9124内置了存储网络管理功能，通过命令行界面(CLI)或思科光纤阵列管理器提供所有特性，思科光纤阵列管理器是一款集中管理工具，配备了基于任务的向导，能简化一个独立交换机或多个交换机和阵列的管理。
• 先进的诊断功能-光纤通道Ping、光纤通道路由跟踪、SPAN端口镜像、思科光纤阵列分析器和集成Call Home 功能等业界领先的智能诊断特性，增强了可靠性，能更快解决问题，降低服务成本。
• 降低总拥有成本(TCO)-因为所有Cisco MDS 9000系列交换机都采用了通用平台架构，使用Cisco MDS 9000 SAN-OS软件智能存储网络服务，所以它们提供一致的配置、管理和诊断功能集，从而减少了后续运营开支。

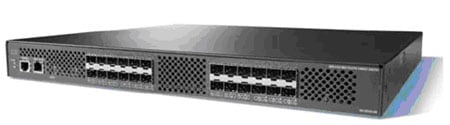

图1. Cisco MDS 9124

主要特性和优势

出色的灵活性和可扩展性
Cisco MDS 9124在紧凑的1RU机箱中，提供了多达24个自适应光纤通道端口，支持4、2和1 Gbps速率，它为每个端口提供了4 Gbps专用带宽，能满足要求最严格的环境的性能和可扩展性需求。

Cisco MDS 9124按需端口激活许可证为Cisco MDS 9124提供了灵活性，允许用户以8端口的增量扩展。客户可从8端口基本配置开始部署，并利用这些许可证，现场升级到16端口和24端口。该平台内置了先进的存储网络功能，能够作为理想的独立部门SAN交换机和企业核心-边缘SAN中的边缘交换机。

Cisco MDS 9124包括可热插拔的SFP LC接口。所有SFP接口均为4、2和1 Gbps，具有自适应功能。各端口能配置短波长或长波长SFP光接口，分别提供500米(m)和10公里(km)的连接。

VSAN提供分区和隔离功能
VSAN是光纤阵列虚拟化功能的业界标准，通过在单一物理SAN阵列或交换机中创建基于硬件的独立环境，更为高效地利用存储网络。每交换机支持多达16个VSAN。每个VSAN可通过分区作为一个典型的SAN，保持自己的阵列服务和管理域，以提高可扩展性和永续性。VSAN允许更多用户来分担SAN基础设施的成本，同时确保流量的完全隔离，并在逐个VSAN的基础上对配置进行独立控制。

为高性能永续SAN提供先进的流量管理
集成到Cisco MDS 9124系列中的先进流量管理简化了核心边缘阵列的部署和优化。

• 虚拟输出队列通过消除头端堵塞，确保无论采用何种流量模式，在每个端口上都能实现线速性能。
• 每个端口组由四个端口组成，拥有一个包含64个缓冲信用点的池，在默认状态下每端口有16个缓冲信用点。需超长距离时，在端口组中，可向单一端口分配61个缓冲信用点。此可扩展性无需其他许可证即能实现。
• PortChannel使用户能将多达16个物理ISL汇聚成单一逻辑捆绑，在所有链路上实现最优带宽利用率。此捆绑可由交换机的任意端口组成，确保即使某一端口发生故障，该捆绑仍能保持有效。
• 基于FSPF的多路径最多能在16条等价的路径上提供负载均衡智能，且在发生交换机故障时，动态重路由流量。
• QoS可用于管理带宽和控制延迟，以便优先处理关键流量。
• 全面的端口和流统计有助于进行高级的性能分析和服务水平协议(SLA)记帐。

先进的诊断和排障工具
存储网络的管理需要能够主动诊断、检验连接和路由延迟的工具，以及用于获取和分析流量的机制。Cisco MDS 9124集成了业界最先进的分析和纠错工具。加电自测试（POST）和在线诊断提供了主动状态监控。Cisco MDS 9124具有必要的集成硬件功能，能实施多种诊断，诸如能具体定位确切路径和流量计时的光纤通道路由跟踪，以及能够智能获取网络流量的SPAN端口镜像。一旦获取了流量，即可用思科光纤阵列分析器（一种内嵌光纤通道分析器）来对其进行分析。通过Cisco MDS 9124，思科为存储网络的排障和分析提供了最全面的工具集。

全面的安全特性
针对存储网络中对严格安全性的需要，Cisco MDS 9124系列提供了一个扩展安全框架，能保护当今企业网络中高度敏感的数据。

• VSAN在与同一物理SAN相连的设备间实现了完全隔离，能获得更高安全性和稳定性。
• 在端口级提供了智能分组检测，包括用于分区、VSAN和高级端口安全特性的硬件实施的ACL应用。
• 扩展分区功能可确保仅向选定分区进行广播（广播分区）。
• FC-SP提供了支持RADIUS或TACACS+的交换机到交换机和主机到交换机DH-CHAP验证，以确保只有授权设备才能访问受保护的存储网络。

这一功能与管理访问和控制层面安全性相结合，使Cisco MDS 9000系列成为同类产品中最安全的平台。

支持关键任务环境的高可用性平台
Cisco MDS 9124的设计能提供关键任务可用性。不间断软件升级；能热插拔的冗余风扇和电源；以及自动重启故障流程的独特能力，上述特性的结合为光纤阵列交换机可用性定义了新标准。

通过业界最强大、性能最强的ISL，能在阵列级实现高可用性。 PortChannel功能使用户能将多达16个物理端口汇聚为一个逻辑捆绑。该捆绑能防范任何物理链路故障，且无需重启。此外，FSPF多路径功能具出色智能性，能在多达16条等价路径间均衡负载，并当一个交换机发生故障时，动态重路由流量。Cisco MDS 9124使光纤阵列交换机可用性达到了新水平，最大限度地降低了TCO。

简化管理
Cisco MDS 9124提供了三种主要管理模式：Cisco MDS 9000系列CLI命令行、思科光纤阵列管理器，以及与第三方存储管理工具的集成。

• 一致的逻辑CLI-Cisco MDS 9000系列CLI的语法结构与广为部署的Cisco IOS® CLI相同，易于学习，并提供了广泛的管理功能。Cisco MDS 9000系列CLI是一个极为高效、直观的界面，能为企业环境中的管理员提供最优功能。
• 快速配置向导-快速配置向导有助于降低管理复杂度，为中小企业应用创建一个随时可用的SAN环境。该向导采用直观GUI，能快速、方便地一步完成服务器对存储的访问设置。
• 思科光纤阵列管理器（Fabric Manager）-Cisco MDS 9124中包括思科光纤阵列管理器，用于对较大的SAN环境进行集成、全面的管理。思科光纤阵列管理器是一个响应迅速、易于使用的Java应用，使管理员能够执行拓扑结构搜索、阵列配置和验证、供应、监控和故障修复等重要任务。
• Cisco MDS 9124提供了一个扩展API，用于与第三方管理工具和用户开发的管理工具集成。API以业界标准协议为基础，包括SNMP和存储网络工业协会(SNIA)的SMI-S等。

产品规格

最低软件要求

• Cisco MDS 9000 SAN-OS 3.1(1)

性能和端口配置

• 端口速率-4、2和1-Gbps自适应端口，每端口4 Gbps专用带宽
• 缓冲信用点-一个4端口组共64个缓冲信用点，每端口默认16个缓冲信用点
• 每机箱端口数-最多24个端口
• 基本配置为8个端口
• 采用端口激活许可证，能以8端口为增量添加更多端口
• PortChannel-一个PortChannel 中包括多达16个端口

所支持的光接口、介质和传输距离
表1总结了Cisco MDS 9124支持的接口和传输距离。

安全

• VSAN
• 分区
• 硬件分区
• 逻辑单元号(LUN)分区和只读分区
• 用于主机到交换机和交换机到交换机验证的FC-SP
• 端口安全
• 管理接入
• SSHv2
• SNMPv3
• IP ACLs5

兼容性

• 光纤通道协议
• FC-PH，修订版4.3
• FC-PH-2，修订版7.4
• FC-PH-3，修订版9.4
• FC-GS-2，修订版5.3
• FC-GS-3，修订版7.01
• FC-FLA，修订版2.7
• FC-FG，修订版3.5
• FC-SW-2，修订版5.3
• FC-AL，修订版4.5
• FC-AL-2，修订版7.0
• FC-PLDA，修订版2.1
• FC-VI，修订版1.61
• FCP，修订版12
• FCP-2，修订版7
• FC-SB-2，修订版2.1
• FC-BB，修订版4.7
• FC-FS，修订版1.9
• FC-PI，修订版13
• FC-MI，修订版1.99
• FC-Tape，修订版1.17
• IP over Fibre Channel (RFC 2625)
• 基于IETF标准的扩展TCP/IP, SNMPv3和远程监控(RMON) MIBs
• 服务级别：Class 2, Class 3, Class F
• 光纤通道标准端口类型：E, F, FL
• 光纤通道增强端口类型：SD, TE

光纤阵列服务

• 名称服务器
• 注册状态变更通知(RSCN)
• 登录服务
• 公共环路
• 广播
• 按序传送
• 名称服务器分区

诊断和排障工具

• 加电自测试(POST)诊断
• 在线诊断
• 内部环回
• SPAN
• 光纤通道路由跟踪功能
• 光纤通道Ping
• 光纤通道调试
• 思科光纤阵列分析器
• 系统日志
• 端口级统计数据

管理

• 接入方式
• 带外10/100以太网端口
• EIA/TIA-232串行控制台端口
• 带内IP over Fiber Channel
• 接入协议
• CLI
• SNMP
• SMI-S
• 安全
• 采用RADIUS或TACACS+验证、授权和记帐(AAA)功能的RBACL
• 基于VSAN的角色
• SSHv2
• SNMPv3
• 管理应用
• Cisco MDS 9000系列CLI
• 思科光纤阵列管理器和设备管理器
• 思科光纤阵列管理器服务器（可选；需思科光纤阵列管理器服务器许可证）

可用性

• 不间断软件升级
• 基于状态的进程重启
• 每VSAN阵列服务
• 可热插拔的冗余电源和风扇（可选）
• 可热插拔的SFP光接口
• 能汇聚多达16个端口的PortChannels
• 在线诊断

可维护性

• 配置文件管理
• Call Home
• 端口信标
• 系统LED
• 用于报警的SNMP trap

环境参数

• 周围工作环境：32到104°F (0到40°C)
• 周围非工作环境：-40到158°F (-40到70°C)
• 1 RU物理尺寸(宽 x 长 x 高)
• 1.75 x 17.5 x 16英寸(4.5 x 44.5 x 40.6厘米)
• 重量
• 配备双电源的交换机：18.5磅[8.4公斤]

电源和冷却

• 电源(300W AC) (每交换机最多2个)
• 输入：额定100到240 VAC(完整范围+/-10%) 最高12A
  额定50到60 Hz (完整范围+/-3 Hz)
• 输出：300W (100 VAC@12A)
  300W (200 VAC@12A)
• 空气流通
• 前后通风

安全

• UL 60950 -1
• CAN/CSA-C22.2 No. 60950 -1
• EN 60950 -1
• IEC 60950 -1
• AS/NZS 60950
• IEC 60825
• EN 60825
• 21 CFR 1040

EMC

• FCC Part 15 (CFR 47) Class A
• ICES-003 Class A
• EN55022 Class A
• CISPR22 Class A
• AS/NZS CISPR22 Class A
• VCCI Class A
• EN55024
• ETS300 386
• EN50082-1
• EN61000-3-2
• EN61000-3-3
• EN61000-6-1
• CISPR24
• NEBS
• GR-63-Core NEBS Level 3
• GR-1089-Core NEBS Level 3
• ETSI
• ETS 300 019 Storage Class 1.1
• ETS 300 019 Transportation Class 2.3
• ETSI 300 019 Stationary Use Class 3.1
