思科 Nexus 1000V虚拟交换机
产品概述思科 Nexus™ 1000V虚拟接入交换机是一款智能软件交换机，适用于VMware ESX环境。思科 Nexus 1000V在VMware ESX管理程序中运行，支持思科® VN-Link服务器虚拟化技术，提供：

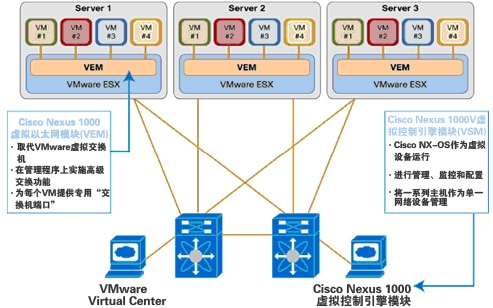

在数据中心部署服务器虚拟化时，虚拟服务器的管理方式一般与物理服务器不同。服务器虚拟化作为特殊部署对待，从而延长了部署所需时间，增加了服务器、网络、存储和安全管理员之间需要进行的协调工作。而采用思科 Nexus 1000V，您就能拥有一个从VM到接入层、汇聚层和核心层交换机的统一网络特性集和调配流程。您的虚拟服务器能与物理服务器使用相同的网络配置、安全策略、工具和运行模式。虚拟化管理员能充分利用预先定义的、跟随VM移动的网络策略，重点进行虚拟机管理。这一全面的功能集能帮助您更快地部署服务器虚拟化并从中受益。 思科 Nexus 1000V是与VMware密切合作的结晶，它与VMware虚拟基础设施完全集成，其中包括VMware Virtual Center、VMware ESX和ESXi。您能使用思科 Nexus 1000V来管理您的VM连接，确信能保持服务器虚拟化基础设施的完整性。 产品架构思科 Nexus 1000V交换机有两个主要组件，即在管理程序内部运行的虚拟以太网模块(VEM)和管理VEM的外部虚拟控制引擎模块(VSM)(参见图1)。 图1. 思科 Nexus 1000V架构
虚拟以太网模块思科 Nexus 1000V虚拟以太网模块是VMware ESX或ESXi内核的一部分，能够取代VMware虚拟交换机的功能。VEM充分利用了思科和VMware共同开发的VMware 分布式虚拟交换机(DVS) API，为虚拟机提供高级网络功能。这一集成确保思科 Nexus 1000V完全了解所有服务器虚拟化活动，如VMware VMotion和Distributed Resource Scheduler (DRS)。VEM从虚拟控制引擎模块获取配置信息，执行以下高级交换功能：
思科 Nexus 1000V交换机采用思科 NX-OS软件，其设计旨在取代配备VMware ESX的基本交换机。思科 Nexus 1000V提供了一个与VMware ESX内核紧密耦合的、丰富的VM管理特性集。思科 Nexus 1000V适用于1-Gbps和10-Gbps架构，并且需与现有网络基础设施集成。 如果丢失了与虚拟控制引擎模块的连接，VEM具有不间断转发功能，能根据最近了解的配置来继续交换流量。简言之，VEM为服务器虚拟化环境提供了高级交换功能和数据中心可靠性。 虚拟控制引擎模块思科 Nexus 1000V虚拟控制引擎模块将多个VEM作为单一逻辑模块化交换机管理。用户不必再部署物理线卡模块，虚拟控制引擎模块支持服务器软件内部运行的VEM。配置可通过虚拟控制引擎模块进行并自动传播到VEM。管理员无需每次在一台主机上的管理程序内部配置软交换机，而是能够在所有由虚拟控制引擎模块管理的VEM上定义配置并立即使用。 思科 VN-Link的核心是一个称为端口简况的思科 NX-OS特性。端口简况是一系列网络属性，如VLAN分配、服务质量(QoS)参数、访问控制列表(ACL)配置和其他过去应用于特定网络接口的网络特性。与需要分别配置各端口的传统网络调配不同，端口简况能够在一组端口上同时部署。 通过思科 NX-OS的功能，思科 Nexus 1000V提供以下优势：

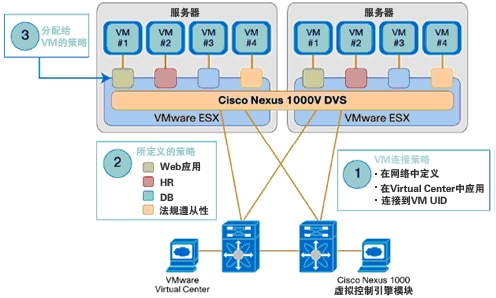

与思科 Nexus系列的其他产品一样，思科 Nexus 1000V也能通过全面的思科数据中心网络管理器工具进行管理。此外，思科 VFrame Data Center还能控制思科 Nexus 1000V，以便虚拟数据中心进行全面协调。 虚拟控制引擎模块也能与VMware Virtual Center集成，以便虚拟化管理员能充分受益于思科 Nexus 1000V中的网络配置。 特性和优势思科 Nexus 1000V通过包括基于策略的VM连接、VM安全和网络属性的移动性以及对运行无干扰的操作模式等思科 VN-Link技术，为您提供了一个通用的物理和虚拟基础设施管理模式。 基于策略的VM连接：为了使VM的创建和调配更轻松，思科 Nexus 1000V包括了端口简况特性，能从网络角度支持服务器虚拟化的动态特性（参见图2）。端口简况允许您为不同类型或级别的VM定义VM网络策略，然后通过VMware Virtual Center GUI应用它们，以透明地调配网络资源。端口简况是一个为网络配置大量VM的可扩展机制。 图2. 基于策略的VM连接

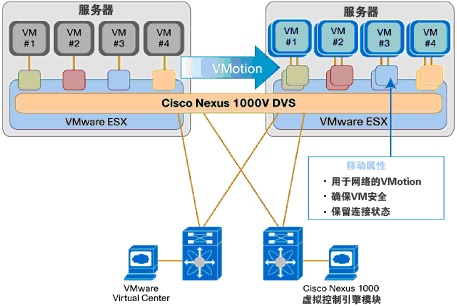

VM安全和网络属性的移动性：端口简况中定义的网络和安全策略在VM的生命周期中始终跟随VM移动，无论它从一个服务器迁移到另一服务器（参见图3）、挂起、睡眠还是重启，均是如此。除迁移策略外，思科 Nexus 1000V虚拟控制引擎模块还能移动VM的网络状态，如端口计数器等。进行思科 NetFlow或ERSPAN等流量监控活动的VM能继续这些活动，不受VMotion操作的影响。当更新端口简况时，思科 Nexus 1000V自动向所有使用此端口简况的端口提供实时更新信息。借助通过VMotion迁移网络和安全策略的能力，能够更加轻松地实现法规遵从性，这是因为其安全策略定义方式与物理服务器相同，由思科 Nexus 1000V持续实施。 图3. 网络和安全属性的移动性
无干扰型操作模式：由于与VMware Virtual Center紧密集成，思科 Nexus 1000V允许虚拟化管理员继续使用VMware工具来调配VM。同时，网络管理员能使用思科 CLI、SNMP、XML API以及ERSPAN和NetFlow等工具，就像调配和操作物理网络一样，来调配和操作VM网络。虽然两个团队使用常用工具独立工作， 但思科 Nexus 1000V能在服务器虚拟化环境中实施一致的配置和策略。这种集成降低了拥有成本，并支持服务器、网络、安全和存储团队之间的各种机构边界。 在VMware Virtual Center内部，VM的配置和以前一样。现在，您无需在Virtual Center中定义网络配置，思科 Nexus 1000V控制引擎上定义的端口简况即可在Virtual Center中作为端口组显示。虚拟化管理员能充分利用预先配置的端口组，重点进行VM管理，而网络管理员则能使用端口简况来配置大量端口。这两个团队携手，便能更高效地部署服务器虚拟化，降低运营开支。 |
