Cisco Nexus 7000系列交换机_交换矩阵模块-Cisco思科

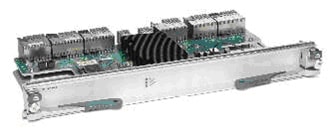

产品概述Cisco® Nexus™ 7000系列交换机构成一个模块化数据中心级产品系列，适用于高度可扩展的万兆以太网网络，其交换矩阵架构的速度可扩展至15Tbps。 它的设计宗旨是为满足大多数关键任务数据中心的要求，提供持续的系统运营和虚拟化、无所不在的服务。Cisco Nexus 7000系列建立在一个成熟的操作系统上，其增强特性提供不中断服务情况下的实时系统升级，同时还提供出色的可管理性和可维护性。 它的创新设计专门用于支持端到端数据中心连接，它将IP、存储和IPC（进程间通讯）网络整合到单一以太网交换矩阵上。 适用于Cisco Nexus 7000系列机箱的Cisco Nexus 7000交换矩阵模块 (参见图1和图2)是独立的交换矩阵模块，为每个I/O和控制引擎模块插槽提供并行交换矩阵信道。最多能够同时共用5个激活的交换矩阵模块，提供每插槽高达230 Gbps的带宽。通过并行转发架构，这五个交换矩阵模块能实现超过8 Tbps的系统容量。此交换矩阵模块为I/O模块上的完全分布式转发提供中央交换组件。 图1. Cisco Nexus 7000 10插槽交换矩阵模块
图2. Cisco Nexus 7000 18插槽交换矩阵模块
特性和优势通过支持1到5个并行激活交换矩阵模块，随需求增长而提高性能，能够实现交换交换矩阵可扩展性。所有交换矩阵模块都与模块插槽相连。每添加一个交换矩阵模块，即增加所有模块插槽的带宽，系统支持的上限为5个模块。该架构支持无丢包交换矩阵故障切换，其余交换矩阵模块会将带宽负载均衡至所有I/O模块插槽，有助于确保平稳降级。 Cisco Nexus 7000 交换矩阵模块与控制引擎和I/O模块的结合，支持虚拟输出队列(VoQ)，并为交叉矩阵交换机提供基于信用点的仲裁，以提高分布式转发系统的性能。当速度不匹配或争用某一上行链路接口时，VoQ和基于信用点的仲裁支持资源的公平共享。此交换矩阵架构还将在未来支持无丢弃的以太网和统一I/O功能。表1总结Cisco Nexus 7000 交换矩阵模块的特性和优势。 表 1. 特性和优势
产品规格表2列出Cisco Nexus 7000 32端口10Gb以太网模块的产品规格，表3列出可插拔光模块的规格。 表 2. 产品规格 表2列出Cisco Nexus 7000 交换矩阵模块的产品规格。
软件要求Cisco Nexus 7000 10插槽交换矩阵模块支持使用Cisco NX-OS软件。需要的软件版本为Cisco NX-OS 软件4.0版或更高版本。 Cisco Nexus 7000 18插槽交换矩阵模块支持使用Cisco NX-OS软件。需要的软件版本为Cisco NX-OS 软件4.1(2)版或更高版本。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
