Cisco Nexus® 7700 M3 系列 48 端口 1/10 千兆以太网模块是具有全面功能集的通用 I/O 模块,可在各端口上提供线速性能。该模块提供深度缓冲区和大容量三态内容可寻址存储器 (TCAM),使其成为打造高密度、低延迟、可扩展数据中心的理想选择。
产品概述
Cisco Nexus® 7000 系列交换机是思科® 统一交换矩阵解决方案的基础。这些交换机旨在满足关键任务数据中心的要求,可提供出色的可用性、卓越的可扩展性以及久经验证的全面思科 NX-OS 软件数据中心交换功能集。
Cisco Nexus 7700 平台可支持 83 Tb/秒 (Tbps) 以上的速度,是 Cisco Nexus 7000 系列模块化交换机的最新扩展产品。Cisco Nexus 7700 平台交换机的操作与现有的 Cisco Nexus 7000 系列交换机一致,并且拥有类似的系统架构。Cisco Nexus 7700 系列交换机的设计采用与 Cisco Nexus 7000 交换机相同的专用集成电路 (ASIC) 技术,而且同样运行在久经验证的 NX-OS 版本之上。表 1 总结了此平台中的交换机的 1 GE 和 10 GE 端口密度。
表 1. Cisco Nexus 7700 平台交换机 1 GE 和 10 GE 端口密度
Cisco Nexus 7700 机箱 |
线速 1/10 千兆以太网端口最大数 |
Cisco Nexus 7700 18 插槽交换机 |
768 |
Cisco Nexus 7700 10 插槽交换机 |
384 |
Cisco Nexus 7700 6 插槽交换机 |
192 |
Cisco Nexus 7700 2 插槽交换机 |
48 |

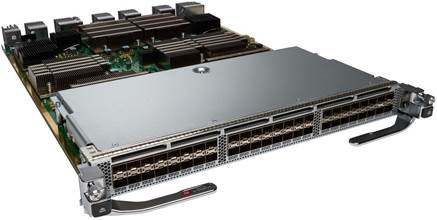

Cisco Nexus 7700 M3 系列 48 端口模块(图 1)是专为 Cisco Nexus 7700 平台设计的高性能、高密度 1/10 千兆以太网模块。该模块最多可在单个 Cisco Nexus 7700 18 插槽交换机机箱中提供 768 个线速 1/10 千兆以太网端口。此模块可实现 720 mpps(百万数据包/秒)的分布式第 2 层和第 3 层转发,以及最高 480 Gbps 的数据吞吐量。插满 16 个 48 端口 10 千兆以太网 M3 系列模块的 Cisco Nexus 7700 18 插槽交换机最高可实现 11.5 bpps(十亿数据包/秒)和 15.4 Tbps 的交换性能。
Cisco Nexus 7700 M3 系列 48 端口模块基于 Cisco Nexus M3 系列芯片内交换 (SoC) ASIC。M3 系列 SoC 是由思科设计的创新 ASIC,可提供节能又灵活的高性能数据包引擎,非常适用于构建 I/O 模块,作为公共云和私有云环境网络基础设施的基础。
特性和优势
Cisco Nexus 7700 M3 系列模块采用久经验证并得到广泛部署的思科 NX-OS 软件。Cisco Nexus 7700 M3 系列模块广泛集成众多数据中心交换技术,包括以下行业标准和思科自有创新:
● GPRS 隧道协议 (GTP) 散列:此功能利用 M3 模块的高级数据包解析功能为 GTP 数据包提供增强端口通道和 ECMP 负载均衡。
● 虚拟可扩展局域网 (VXLAN):组织可以通过 VXLAN 为虚拟环境搭建可扩展性极高的虚拟重叠网络。VXLAN 还可以提供必要的架构灵活性和敏捷性,从而在不同的第 2 层域中通过可重复的 Pod 扩展云部署,并跨第 3 层网络在服务器之间迁移虚拟机。
● 高级数据中心互联 (DCI) 协议:思科重叠传输虚拟化 (OTV)、定位/ID 分离协议 (LISP)、多协议标签交换 (MPLS) 和虚拟专用局域网服务 (VPLS) 等高级协议可为客户提供多种技术选择,从而实现数据中心的透明互联,并在分散于不同地理位置的数据中心之间扩展应用。
● 虚拟设备环境 (VDC):此功能可以将单个物理设备虚拟化为多个逻辑设备。每个调配的逻辑设备都按照独立物理设备的形式进行配置和管理。
● 出色的集成硬件安全功能:
◦ 线速 MAC 安全 (MACsec),在所有端口上采用 128 位和 256 位加密,从而在硬件中支持两个密钥协商协议(安全关联协议 [SAP] 和 MACsec 密钥协议 [MKA])
◦ 在所有端口上提供 Cisco TrustSec® 技术以及基于安全组标记 (SGT) 的访问控制列表 (ACL) 处理
◦ 控制平面策略 (CoPP),可防止管理引擎 CPU 流量过大
◦ ACL 计数器和日志功能,以提供更深层的数据包可视性
◦ IPv4 和 IPv6 流量的第 2 层到第 4 层 ACL
● 板载交换矩阵服务加速器 (FSA):该加速器可提高分布式交换矩阵服务(例如双向转发检测 [BFD] 和 Cisco NetFlow)的性能和可扩展性。
● 思科 FabricPath:组织可以采用此技术打造恢复能力强、灵活并可大规模扩展的第 2 层网络。FabricPath 允许基于生成树的现有部署连接到 FabricPath 网络,因此可提供投资保护。
● Cisco Nexus 2000 系列交换矩阵扩展器:Cisco Nexus 7700 M3 系列模块可与 Cisco Nexus 2000 系列交换矩阵扩展器配合使用。这些交换矩阵扩展器旨在通过大幅减少管理点数量来简化数据中心架构和运营。
这套范围广泛的基本和高级功能可在 Cisco Nexus 7700 M3 系列 48 端口模块上使用,为计划整合其数据中心并迁移到高密度万兆以太网的组织提供灵活的部署选项和投资保护。
线速 256 位 AES 加密
Cisco Nexus 7700 M3 系列 48 端口模块支持在所有端口上以任何速度进行线速 256 位高级加密标准 (AES) MACsec 加密。此加密可用于保护:
● 数据中心到园区或 MPLS 核心的上行链路
● 数据中心互联链路(使用 OTV、虚拟端口通道 [vPC]、直接链路等时)
● 数据中心内的 vPC 和 FabricPath 链路
高性能交换矩阵服务加速器
Cisco Nexus 7700 M3 系列 48 端口模块有一个板载高性能协处理器:交换矩阵服务加速器 (FSA)。FSA 通过高速链路与 M3 系列 SoC 直接连接。此方法使该模块可以提高分布式交换矩阵服务(例如 BFD 和 NetFlow)的性能和可扩展性。
产品规格
表 2 总结了 Cisco Nexus 7700 M 系列 48 端口模块的规格。
表 2. 产品规格
项目 |
规格 |
系统 |
|
产品兼容性 |
● 受 Cisco Nexus 7700 2 插槽、6 插槽、10 插槽和 18 插槽交换机机箱支持
● 受 Fabric-2 模块支持
● 受 SUP2E 管理引擎支持
|
软件兼容性 |
思科 NX-OS 软件 7.3 版或更高版本 |
内存 |
8 GB 动态 RAM (DRAM) |
前面板 LED |
● 状态
◦
绿色(工作)
◦
橙色(模块启动)
◦
红色(故障)
● 链接
◦
绿色(已启用且已连接的端口)
◦
橙色(已禁用的端口)
◦
熄灭(已启用且未连接的端口)
◦
绿色和橙色一起闪烁且
ID LED
为蓝色(标记以用于识别的端口;信标)
● ID
◦
蓝色(操作员已标记此卡以用于识别;信标)
◦
熄灭(未标记模块)
|
编程接口 |
● Cisco NX-API
● XML
● 可编写脚本的命令行接口 (CLI)
● 思科数据中心网络管理器 (DCNM) Web 服务
● Python 和 TCL
● Puppet 和 Chef
● 思科嵌入式事件管理器 (EEM)
● OpenFlow
|
实体接口 |
|
连接 |
48 个 1/10 千兆以太网端口(小型封装热插拨 [SFP] 和增强型 SFP [SFP+]) |
端口密度 |
● Cisco Nexus 7700 18 插槽机箱可支持 768 个 10 千兆以太网端口
● Cisco Nexus 7700 10 插槽机箱可支持 384 个 10 千兆以太网端口
● Cisco Nexus 7700 6 插槽机箱可支持 192 个 10 千兆以太网端口
● Cisco Nexus 7700 2 插槽机箱可支持 48 个 10 千兆以太网端口
|
MACsec |
所有 48 个端口都有内置 IEEE 802.1AE MACsec 功能以及使用 256 位密钥的 AES 加密套件 |
每个端口的队列数 |
4 个入口和 8 个出口 |
虚拟输出队列 (VOQ) 缓冲 |
1.5 GB |
巨帧 |
最多 9216 字节(对于桥接数据包和路由数据包) |
转发引擎 |
|
转发性能 |
720 mpps 的第 2 层和第 3 层 IPv4 和 IPv6 数据包转发能力 |
MAC 地址条目数 |
384,000 |
VLAN 数 |
每个 VDC 4096 个 |
IPv4 条目数 |
200 万个 |
IPv6 条目数 |
100 万个 |
ACL 数 |
128,000 |
策略器数 |
8000 |
环境参数 |
|
物理尺寸 |
● 占用 Cisco Nexus 7700 平台机箱的一个 I/O 模块插槽
● 尺寸:4.4 x 40.39 x 55.37 厘米(1.75 x 15.9 x 21.8 英寸)
● 重量:8.60 千克(18.95 磅)
|
环境条件 |
● 工作温度:0°C 至 40°C(32°F 至 104°F)
● 相对工作湿度:5% 至 90%,非冷凝
● 存储温度:-40°C 至 70°C(-40°F 至 158°F)
● 相对存储湿度:5% 至 95%,非冷凝
|
合规性 |
● EMC 标准
● FCC 第 15 部分 (CFR 47)(美国)A 类
● ICES-003(加拿大)A 类
● EN55022(欧洲)A 类
● CISPR22(国际)A 类
● AS/NZS CISPR22(澳大利亚和新西兰)A 类
● VCCI(日本)A 类
● KN32(韩国)A 类
● KN35(韩国)A 类
● CNS13438(中国台湾)A 类
● TCVN 7189(越南)
● CISPR24
● EN55024
● EN50082-1
● EN61000-3-2
● EN61000-3-3
● EN61000-6-1
● EN300 386
|
环境标准 |
设计满足以下标准:
● GR-1089-CORE*
● GR-63-CORE*
● ETSI*
◦
ETSI 300 019-2-1
,
1.2
类存储
◦
ETSI 300 019-2-2
,
2.3
类运输
**
◦
ETSI 300 019-2-3
,
3.2
类静态使用
* 正在进行验证 ** 存在一些例外 |
安全性 |
● UL/CSA/IEC/EN 60950-1
● AS/NZS 60950
|
保修 |
Cisco Nexus 7700 平台交换机提供标准的思科 1 年期有限硬件保修。 |
表 3 和表 4 总结了 1/10 千兆以太网接口的距离和选项。
表 3. 10 千兆以太网接口距离和选项
10 千兆以太网 SFP+ 部件号 |
模态带宽 (MHz * km)1 |
电缆距离2 |
|||
SFP-10G-SR-S |
● MMF (400/400)
● MMF (OM2)
|
● 62.5
|
● 82 米
● 300 米
● 400 米
|
||
单模光纤 (SMF) |
G.652 |
300 米 |
|||
SFP-10G-LR SFP-10G-LR-S |
1310 |
SMF |
- |
10 千米 |
|
FET-10G |
850 |
● MMF (OM2)
● MMF(OM3 和 OM4)
|
● 50
● 50
|
● 500
● 2000
|
● 25 米
● 100 米
|
SFP-10G-ER4 SFP-10G-ER-S4 |
1550 |
SMF |
G.652 |
- |
40 千米3 |
SFP-10G-ZR SFP-10G-ZR-S |
1550 |
SMF |
G.652 |
- |
80 千米 |
DWDM-SFP10G-xx.xx= |
- |
- |
|||
CWDM-SFP10G-xxxx |
7 |
|
|
|
|
SFP-10G-BXU-I |
1270 |
SMF |
G.652 |
- |
10 千米 |
SFP-10G-BXD-I |
1330 |
SMF |
G.652 |
- |
10 千米 |
表 4. 千兆以太网接口距离和选项
注:本产品手册介绍 Cisco Nexus 7700 M3 系列 48 端口模块的硬件功能。如需确认任何此类功能所需的当前或未来 NX-OS 版本,请参阅思科 NX-OS 软件版本说明或与您的思科代表联系。
订购信息
表 5 列出了 Cisco Nexus 7700 M3 系列 48 端口模块的订购信息。
表 5. 订购信息
部件号 |
产品说明 |
N77-M348XP-23L N77-M348XP-23L= |
Cisco Nexus 7700 M3 系列 48 端口 1/10 千兆以太网模块(需要SFP/SFP+ 模块) |
