解释ACI中的数据包丢弃故障

简介

本文档介绍每种故障类型，以及发生此故障时的操作步骤。在思科以应用为中心的基础设施(ACI)交换矩阵的正常运行期间，管理员可以看到特定类型的数据包丢弃故障。

托管对象

在思科ACI中，所有故障均在托管对象(MO)下引发。例如，故障F11245 -入口丢弃数据包速率(l2IngrPktsAg15min：dropRate)与MO l2IngrPktsAg15min中的参数dropRate有关。

本节介绍一些与丢弃数据包故障相关的托管对象(MO)示例。

	示例	描述	示例参数	MO示例 引起哪些故障
l2IngrPkts	l2IngrPkts5min l2IngrPkts15min l2IngrPkts1h 等等。	这表示每个VLAN在每个时间段内的入口数据包统计信息。	dropRate floodRate multicastRate unicastRate	vlanCktEp (VLAN)
l2IngrPktsAg	l2IngrPktsAg15min l2IngrPktsAg1h l2IngrPktsAg1d  等等。	这表示每个EPG、BD、VRF等的入口数据包统计信息。例如，EPG统计信息表示属于EPG的VLAN统计信息的汇聚。	dropRate floodRate multicastRate unicastRate	fvAEPg (EPG) fvAp（应用配置文件） fvBD (BD) l3extOut (L3OUT)
eqptIngrDropPkts	eqptIngrDropPkts15min eqptIngrDropPkts1h eqptIngrDropPkts1d 等等。	这表示每个接口在每个时间段内的入口丢弃数据包统计信息。	*1 forwardingRate *1 errorRate *1 bufferRate	l1PhysIf（物理端口） pcAggrIf（端口通道）

*1：由于Nexus 9000平台中的ASIC限制，eqptIngrDropPkts中的这些计数器可能会错误地引发，因为SUP_REDIRECT数据包被记录为转发丢弃。有关更多详细信息和修复的版本，另请参阅Cisco Bug ID CSCvo68407 和Cisco Bug ID CSCvn72699 。

硬件丢弃计数器类型

在以ACI模式运行的Nexus 9000交换机上，ASIC上有3个主要硬件计数器显示入口接口丢弃原因。

l2IngrPkts和l2IngrPktsAg中的dropRate包含这些计数器。表中用于eqptIngrDropPkts的三个参数(forwardingRate、errorRate、bufferRate)分别代表三个接口计数器。

转发

转发丢弃是在ASIC的查找块(LU)上丢弃的数据包。在LU块中，根据数据包报头信息做出数据包转发决策。如果决定丢弃数据包，则会计算转发丢弃。这有可能发生的原因有很多，但让我们谈谈主要原因：

SECURITY_GROUP_DENY

丢弃，因为缺少允许通信的合同。

当数据包进入交换矩阵时，交换机会查看源和目标EPG，查看是否存在允许此通信的合同。如果源和目标位于不同的EPG中，并且没有允许此数据包类型的合同，则交换机会丢弃该数据包并将其标记为SECURITY_GROUP_DENY。这会增加Forward Drop计数器。

VLAN_XLATE_MISS

由于VLAN不当而造成丢弃。

当数据包进入交换矩阵时，交换机查看该数据包，以确定端口上的配置是否允许该数据包。 例如，帧以802.1Q标记10进入交换矩阵。如果交换机在端口上有VLAN 10，它会检查内容，并根据目的MAC做出转发决策。但是，如果VLAN 10不在端口上，则会将其丢弃并将其标记为VLAN_XLATE_MISS。这会增加Forward Drop计数器。

使用XLATE或Translate的原因是，在ACI中，枝叶交换机采用带有802.1Q封装的帧，并将其转换为用于交换矩阵内部VXLAN和其他规范化的新VLAN。如果帧在未部署VLAN的情况下传入，则转换失败。

ACL_DROP

因为sup-tcam而下降。

aci交换机中的sup-tcam包含要在正常L2/L3转发决策之上应用的特殊规则。sup-tcam中的规则是内置的，不可由用户配置。Sup-tcam规则的目标主要是处理某些异常或控制平面流量，而不是由用户检查或监控。当数据包达到sup-tcam规则且规则为丢弃数据包时，丢弃的数据包将计为ACL_DROP，并递增Forward Drop计数器。发生这种情况时，通常意味着数据包将根据基本ACI转发原则进行转发。

即使丢弃名称为ACL_DROP，此ACL也不与可在独立NX-OS设备或任何其他路由/交换设备上配置的正常访问控制列表相同。

SUP_REDIRECT

这不是一滴一滴的血。

即使数据包被正确处理并转发到CPU，管理引擎重定向的数据包（例如，CDP/LLDP/UDLD/BFD等）也可以算作转发丢弃。

这发生在-EX、-FX和-FX2平台中，例如N9K-C93180YC-EX或N9K-C93180YC-FX。这些不能计为丢弃，但这是因为-EX/-FX/-FX2平台中的ASIC限制。

Error

当交换机在一个前面板接口上收到无效帧时，该帧会作为错误丢弃。 示例包括带有FCS或CRC错误的帧。查看上行链路/下行链路枝叶端口或主干端口时，最好使用show interface检查FCS/CRC错误。 但是，在正常操作下，预计会在枝叶的上行/下行链路端口或主干端口上看到错误数据包增加，因为此计数器还包括系统已修剪的帧，且预期不会从接口发送出去。

示例：路由数据包的TTL故障，相同的接口广播/泛洪帧。

缓冲区

当交换机收到帧，并且没有可用于入口或出口的缓冲区信用时，该帧将随缓冲区一起丢弃。 这通常提示网络中的某个位置存在拥塞。表示故障的链路可能已满，或者包含目的地的链路可能拥塞。

在CLI中查看丢弃统计信息

托管对象

使用安全外壳(SSH)连接到其中一个APIC并运行以下命令。

apic1# moquery -c l2IngrPktsAg15min

这提供了此类l2IngrPktsAg15min的所有对象实例。

以下是一个使用过滤器查询特定对象的示例。在本示例中，过滤器仅显示具有属性dn的对象，其中包括tn-TENANT1/ap-APP1/epg-EPG1。

此外，此示例使用egrep仅显示所需的属性。

示例输出1：租户TENANT1、应用配置文件APP1、epg EPG1的EPG计数器对象(l2IngrPktsAg15min)。

apic1# moquery -c l2IngrPktsAg15min -f 'l2.IngrPktsAg15min.dn*"tn-TENANT1/ap-APP1/epg-EPG1"' | egrep 'dn|drop[P,R]|rep'

dn               : uni/tn-TENANT1/ap-APP1/epg-EPG1/CDl2IngrPktsAg15min
dropPer          : 30                              <--- number of drop packet in the current periodic interval (600sec)
dropRate         : 0.050000                        <--- drop packet rate = dropPer(30) / periodic interval(600s)
repIntvEnd       : 2017-03-03T15:39:59.181-08:00   <--- periodic interval = repIntvEnd - repIntvStart
repIntvStart     : 2017-03-03T15:29:58.016-08:00                          = 15:39 - 15:29
                                                                          = 10 min = 600 sec

或者，如果您知道对象dn，则可以使用其他选项-d代替-c获取特定对象。

示例输出2：租户TENANT1、应用配置文件APP1、epg EPG2的EPG计数器对象(l2IngrPktsAg15min)。

apic1# moquery -d uni/tn-TENANT1/ap-APP1/epg-EPG2/CDl2IngrPktsAg15min | egrep 'dn|drop[P,R]|rep'
dn               : uni/tn-jw1/BD-jw1/CDl2IngrPktsAg15min
dropPer          : 30
dropRate         : 0.050000
repIntvEnd       : 2017-03-03T15:54:58.021-08:00
repIntvStart     : 2017-03-03T15:44:58.020-08:00

硬件计数器

如果发现故障，或者想要使用CLI检查交换机端口上的丢包，最好通过查看硬件中的平台计数器来检查。大多数（但并非所有）计数器是使用show interface显示的。 只能使用平台计数器查看3个主要丢弃原因。 要查看这些信息，请执行以下步骤：

枝叶

通过SSH连接到枝叶设备并运行以下命令。

ACI-LEAF# vsh_lc
module-1# show platform internal counters port <X>
                                                    * 其中X表示端口号

etherent 1/31的输出示例：

ACI-LEAF# vsh_lc
vsh_lc
module-1#
module-1# show platform internal counters port 31
Stats for port 31
(note: forward drops includes sup redirected packets too)
IF          LPort                    Input                       Output
                              Packets       Bytes          Packets    Bytes
eth-1/31    31  Total          400719   286628225      2302918    463380330
                   Unicast     306610   269471065       453831     40294786
                   Multicast        0           0      1849091    423087288
                   Flood        56783     8427482            0            0
                Total Drops     37327                        0
                   Buffer           0                        0
                   Error            0                        0
                   Forward      37327
                   LB               0
                   AFD RED                                   0
                       ----- snip -----

主干

对于盒式主干(N9K-C9336PQ)，它与枝叶完全相同。

对于模块化主干（N9K-C9504等），必须先连接特定线卡，然后才能查看平台计数器。 通过SSH连接到主干并运行以下命令：

ACI-SPINE# vsh

ACI-SPINE#连接模块<X>

module-2# show platform internal counters port <Y>。

                             * 其中X代表您要查看的板卡的模块号

                                            Y表示端口号

以太网2/1的输出示例：

ACI-SPINE# vsh
Cisco iNX-OS Debug Shell
This shell can only be used for internal commands and exists
for legacy reasons. User can use ibash infrastructure as this
will be deprecated.
ACI-SPINE#
ACI-SPINE# attach module 2
Attaching to module 2 ...
To exit type 'exit', to abort type '$.'
Last login: Mon Feb 27 18:47:13 UTC 2017 from sup01-ins on pts/1
No directory, logging in with HOME=/
Bad terminal type: "xterm-256color". Will assume vt100.
module-2#
module-2# show platform internal counters port 1
Stats for port 1
(note: forward drops includes sup redirected packets too)
IF          LPort                    Input                       Output
                              Packets       Bytes          Packets    Bytes
eth-2/1      1  Total        85632884  32811563575     126611414   25868913406
                   Unicast   81449096  32273734109     104024872   23037696345
                   Multicast  3759719   487617769     22586542   2831217061
                   Flood            0           0            0            0
                Total Drops         0                        0
                   Buffer           0                        0
                   Error            0                        0
                   Forward          0
                   LB               0
                   AFD RED                                   0
                        ----- snip -----



故障

F112425 -入口丢弃数据包速率(l2IngrPktsAg15min：dropRate)

描述:

此故障的常见原因之一是第2层数据包由于转发丢弃原因而被丢弃。原因有很多，但最常见的是：

在某些平台上(请参阅Cisco Bug ID CSCvo68407)，存在需要重定向到CPU的L2数据包（例如，CDP/LLDP/UDLD/BFD等）、作为转发丢弃记录以及复制到CPU的限制。这是由于这些型号中使用的ASIC的限制所致。

分辨率：

描述的丢包纯属表面效果，因此最佳实践建议是增加故障的阈值，如“统计信息阈值”部分所示。为此，请参阅统计信息阈值中的说明。

F100264 -入口缓冲区丢弃数据包速率(eqptIngrDropPkts5min：bufferRate)

描述:

当数据包在带有原因缓冲区的端口上丢弃时，此故障可能会增加。  如前所述，当接口在入口或出口方向出现拥塞时，通常会发生这种情况。

分辨率：

此故障表示因拥塞而实际丢弃的环境中数据包。 丢弃的数据包可能导致在ACI交换矩阵中运行的应用出现问题。网络管理员可以隔离数据包流，并确定拥塞是由意外流量、低效负载均衡等原因还是由这些端口的预期利用率引起的。

F100696 -入口转发丢弃数据包(eqptIngrDropPkts5min：forwardingRate)

注意：之前提到的F11245 ASIC限制也可能导致这些故障增加。有关更多详细信息，请参阅Cisco Bug ID CSCvo68407。

此故障由几种情况引起。最常见的是：

说明1)脊柱丢弃

如果在主干接口上发现此故障，则可能是由于流向未知端点的流量。 当ARP或IP数据包转发到主干进行代理查找，并且终端在交换矩阵中未知时，将生成一个特殊的收集数据包，并将其发送到相应BD（内部）组播组地址上的所有枝叶。这会触发来自网桥域(BD)中每个枝叶的ARP请求以发现终端。 由于限制，枝叶接收的收集数据包也会再次反射回交换矩阵，并在连接到枝叶的主干链路上触发转发丢弃。此场景中的转发丢弃仅在第1代主干硬件上递增。

决议1)

由于已知问题是由向ACI交换矩阵发送不必要数量的未知单播流量导致的，因此需要确定导致此问题的设备，并查看是否可以阻止此问题。这通常是由于出于监控目的扫描或探测子网上IP地址的设备引起的。 要查找发送此流量的IP地址，请将SSH连接到主干接口的枝叶上，该枝叶将显示此故障。

从那里，您可以运行此命令以查看触发收集数据包的源IP地址(sip)：

ACI-LEAF# show ip arp internal event-history event | grep glean | grep sip | more
    [116] TID 11304:arp_handle_inband_glean:3035: log_collect_arp_glean;sip = 192.168.21.150;dip = 192.168.20.100;info = Received glean packet is an IP packet
    [116] TID 11304:arp_handle_inband_glean:3035: log_collect_arp_glean;sip = 192.168.21.150;dip = 192.168.20.100;info = Received glean packet is an IP packet

在本示例输出中，收集数据包由192.168.21.150触发，建议查看是否能缓解此问题。

说明2)枝叶丢弃

如果在枝叶接口上发现此故障，最可能的原因是提到的SECURITY_GROUP_DENY丢包。

决议2)

ACI枝叶会保留由于违规而被拒绝的数据包日志。此日志不会捕获所有日志以保护CPU资源，但是，它仍会提供大量日志。

要获取所需日志，如果发生故障的接口是port-channel的一部分，则需要对port-channel使用此命令和grep。否则，物理接口可能会被损坏。

根据合同丢弃的数量，此日志可以快速滚动更新。

ACI-LEAF# show logging ip access-list internal packet-log deny | grep port-channel2 | more
[ Sun Feb 19 14:16:12 2017 503637 usecs]: CName: jr:sb(VXLAN: 2129921), VlanType: FD_VLAN, Vlan-Id: 59, SMac: 0x8c604f0288fc, DMac:0x0022bdf819ff, SIP: 192.168.21.150, DIP: 192.168.20.3, SPort: 0, DPort: 0, Src Intf: port-channel2, Pr
oto: 1, PktLen: 98
[ Sun Feb 19 14:16:12 2017 502547 usecs]: CName: jr:sb(VXLAN: 2129921), VlanType: FD_VLAN, Vlan-Id: 59, SMac: 0x8c604f0288fc, DMac:0x0022bdf819ff, SIP: 192.168.21.150, DIP: 192.168.20.3, SPort: 0, DPort: 0, Src Intf: port-channel2, Pr
oto: 1, PktLen: 98

在本例中，192.168.21.150尝试将ICMP消息（IP协议号1）发送到192.168.20.3。但是，两个EPG之间没有允许ICMP的合同，因此数据包被丢弃。如果允许ICMP，则可以在两个EPG之间添加合同。

统计信息阈值

本节介绍如何更改可能引发丢弃计数器故障的统计信息对象的阈值。

每个对象的统计信息（例如，l2IngrPkts、eqptIngrDropPkts）的阈值通过监控策略针对各种对象进行配置。

如开始处的表中所述，eqptIngrDropPkts在l1PhysIf对象下通过监控策略进行监控。

eqptIngrDropPkts中的转发丢弃数据包速率

这个有两个部分。

+访问策略（指向外部设备的端口，也称为前面板端口）

+交换矩阵策略（枝叶和主干之间的端口。又名交换矩阵端口）

可通过接口策略组为每个端口对象(l1PhysIf、pcAggrIf)分配自己的监控策略，如上图所示。

默认情况下，APIC GUI中的Fabric > Access Policies和Fabric > Fabric Policies下都有默认监控策略。这些默认监控策略将分别分配给所有端口。“访问策略”(Access Policies)下的默认监控策略用于前面板端口，而“交换矩阵策略”(Fabric Policies)下的默认监控策略用于交换矩阵端口。

除非要求更改每个端口的阈值，否则可以直接修改每个部分的默认监控策略，以将更改应用于所有前面板端口和/或交换矩阵端口。

本示例是更改交换矩阵端口（交换矩阵策略）上eqptIngrDropPkts中的转发丢弃阈值。在Fabric > Access Policies下为前面板端口执行相同操作。

1. 导航至交换矩阵>交换矩阵策略>监控策略。

2. 右键单击并选择创建监控策略。

     (如果阈值更改可应用于所有交换矩阵端口，请导航到default，而不是创建新端口。)

3. 展开新的监控策略或默认值，然后导航到统计信息收集策略。

4. 在右窗格中单击Monitoring Object的铅笔图标，选择Layer 1 Physical Interface Configuration (l1.PhysIf)。

     （使用默认策略时，可以跳过步骤4。）

5. 从右侧窗格中的Monitoring Object下拉菜单中选择Layer 1 Physical Interface Configuration (l1.PhysIf)和Stats Type，然后选择Ingress Drop Packets

    6.单击“配置阈值”旁边的+。

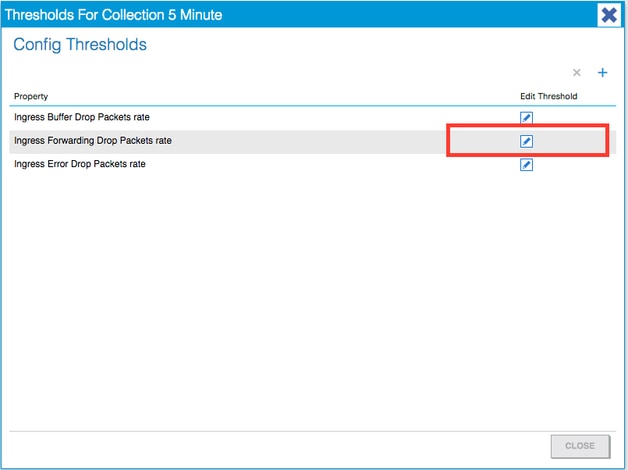

   7. 编辑转发丢弃的阈值。

    8. 建议禁用递增阈值，以配置转发丢包率的“严重”、“主要”、“次要”和“警告”。

9. 将此新监控策略应用于所需端口的接口策略组。请勿忘记在交换矩阵策略中相应地配置接口配置文件、交换机配置文件等。

     （使用默认策略时，可以跳过步骤9。）

10. 如果这是针对前面板端口（访问策略），请对聚合接口(pc.AggrIf)执行与第1层物理接口配置(l1.PhysIf)相同的操作，以便将此新的监控策略应用于端口通道以及物理端口。

     （使用默认策略时，可以跳过步骤10。）

l2IngrPktsAg中的入口丢弃数据包速率

有多个部分。

如上图所示，l2IngrPktsAg在许多对象下受到监控。上图只显示一些示例，但并非所有l2IngrPktsAg的对象。但是，统计信息的阈值是通过监控策略以及l1PhysIf或pcAggrIf下的eqptIngrDropPkts配置的。

每个对象(EPG(fvAEPg)、网桥域(fvBD)等)都可以分配其自己的监控策略，如上图所示。

默认情况下，除非另有配置，否则租户下的所有这些对象都使用租户>通用>监控策略>默认下的默认监控策略。

除非要求更改每个组件的阈值，否则可以直接修改租户common下的默认监控策略，以将更改应用于所有相关组件。

本示例将更改桥接域上l2IngrPktsAg15min中的入口丢弃数据包速率的阈值。

1. 导航到租户> （租户名称） >监控策略。

     （如果使用默认监控策略或需要在租户间应用新的监控策略，则租户需要通用）

2. 右键单击并选择创建监控策略。

     (如果阈值更改可应用于所有组件，请导航到default，而不是创建新组件。)

3. 展开新的监控策略或默认值，然后导航到统计信息收集策略。

4. 在右侧窗格中单击监控对象的铅笔图标，选择网桥域(fv.BD)。

     （使用默认策略时，可以跳过步骤4。）

5. 从右侧窗格中的Monitoring Object下拉菜单中选择Bridge Domain (fv.BD)和Stats Type，然后选择Aggregated ingress packets。

6.单击“配置阈值”旁边的+。

7. 编辑转发丢弃的阈值。

8. 建议禁用递增阈值，以配置转发丢包率的“严重”、“主要”、“次要”和“警告”。

9. 将此新监控策略应用于需要更改阈值的网桥域。

     （使用默认策略时，可以跳过步骤9。）

NOTE:
非默认监控策略不能具有默认监控策略中存在的配置。如果需要保持这些配置与默认监控策略相同，用户需要检查默认监控策略配置，并在非默认监控策略上手动配置相同的策略。
