    简介

    本文档介绍如何在Intersight管理模式下部署交换矩阵互联上游的分离的第2层网络。

    先决条件

    要求

    Cisco 建议您了解以下主题：

    • 对分离的第2层网络的基本了解。
    • 基本了解如何在Intersight管理模式下配置UCS域。

    使用的组件

    • Intersight管理模式
    • 6454交换矩阵互联
    • 4.2.1g固件

    本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

    背景信息

    分离第2层(DL2)

    如果有两个或多个以太网云从未连接，但必须由位于同一Cisco UCS域中的服务器或虚拟机访问，则需要分离的第2层网络。

    如果多个客户端的服务器或虚拟机位于同一个Cisco UCS域中，并且它们需要访问两个客户端的第2层网络，则在多租户环境中也需要这些服务器。

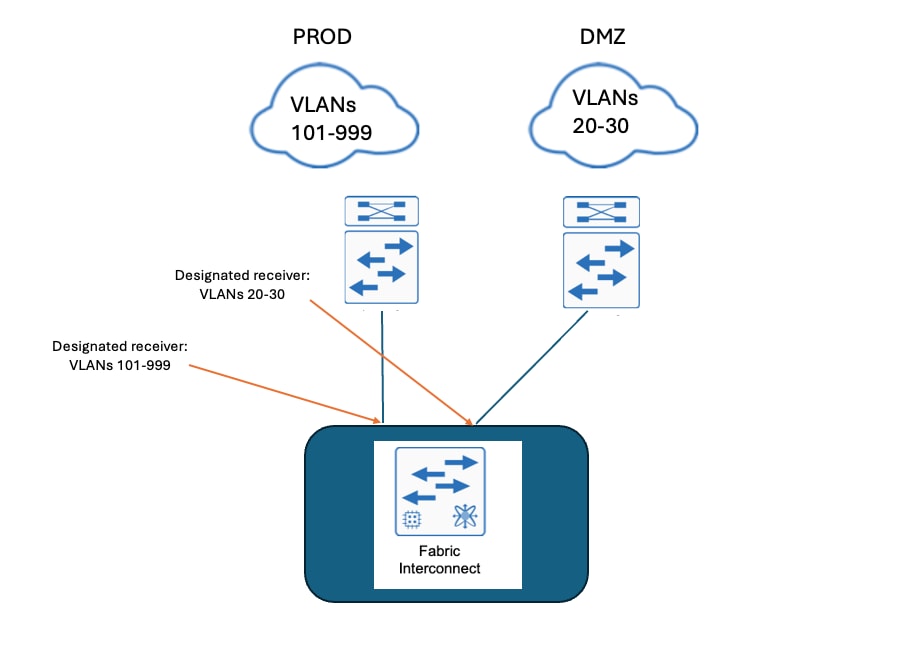

    网络图

    alt-tag-for-image

    配置

    步骤1:创建包含所有VLAN的VLAN策略

    注意：这包括将存在于环境中的生产VLAN（称为PROD）和隔离区VLAN（称为DMZ）。

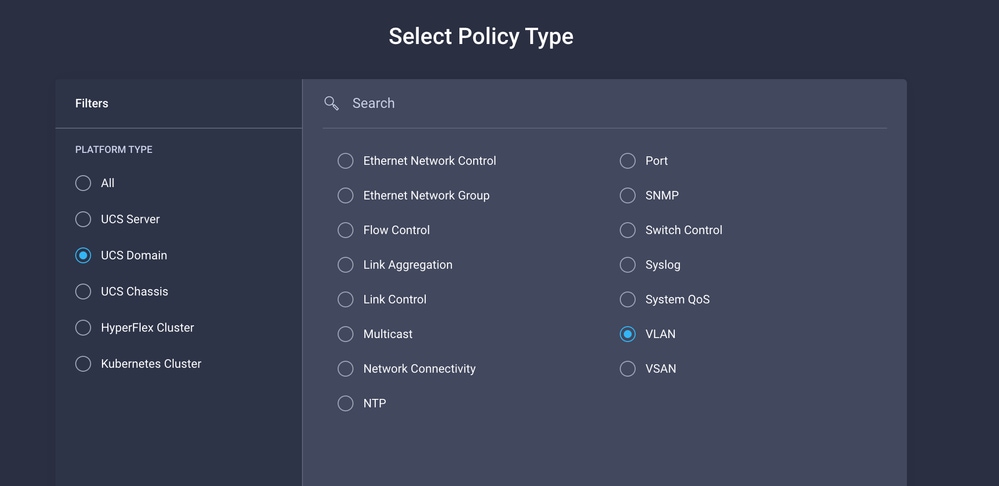

    导航到策略 > 创建策略 > VLAN。

    Image-1

    创建一个名称并单击下一步。

    Image-2

    单击Add VLANs。

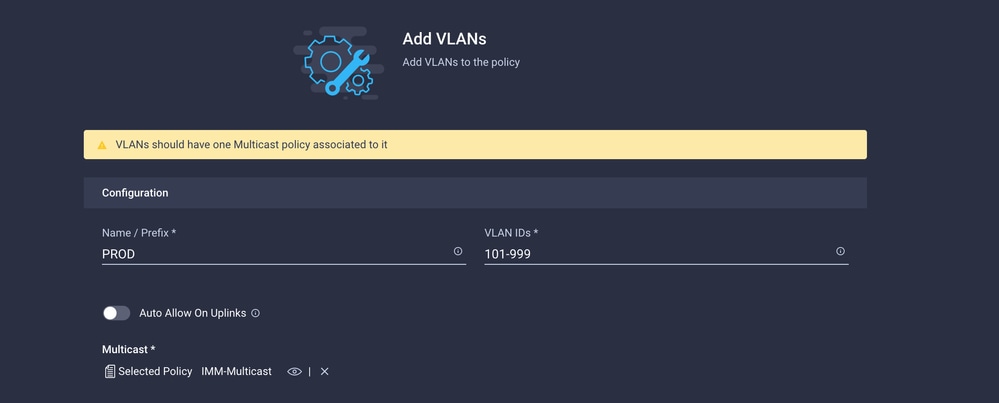

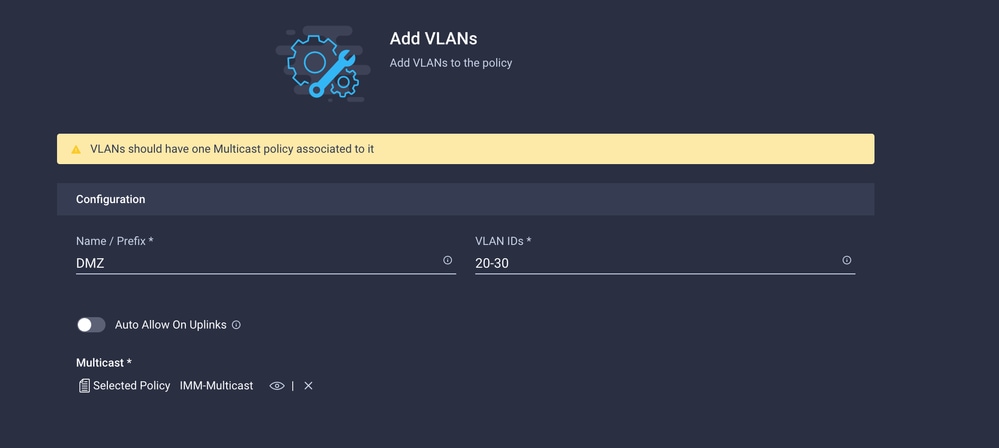

    现在，当您为PROD/DMZ网络添加VLAN或VLAN范围时，请确保取消选中Auto Allow on Uplinks，并添加组播策略。这可确保这些VLAN可以分离并在以后分配给特定端口或端口通道。

    Image-3

    Image-4

    完成后，单击Add将VLAN添加到VLAN策略中，然后单击Create。

    第二步：创建以太网网络组策略

    此策略用于将VLAN组分配给特定的上行链路。

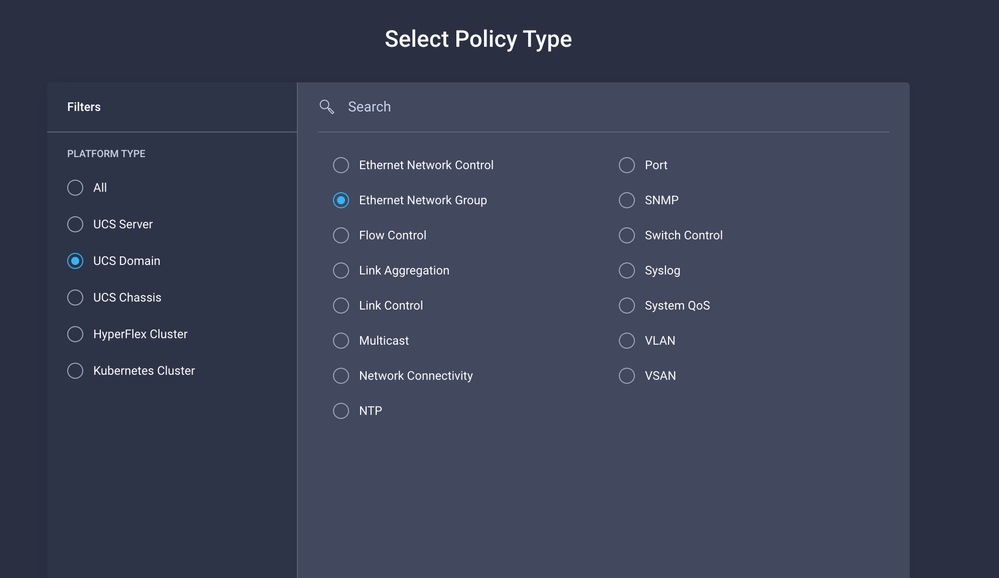

    导航到策略 > 创建策略 > 以太网网络组。

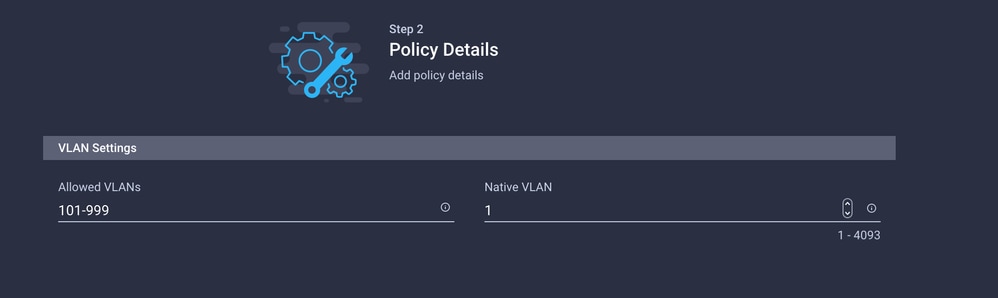

    第一组VLAN用于生产上行链路。

    Image-5

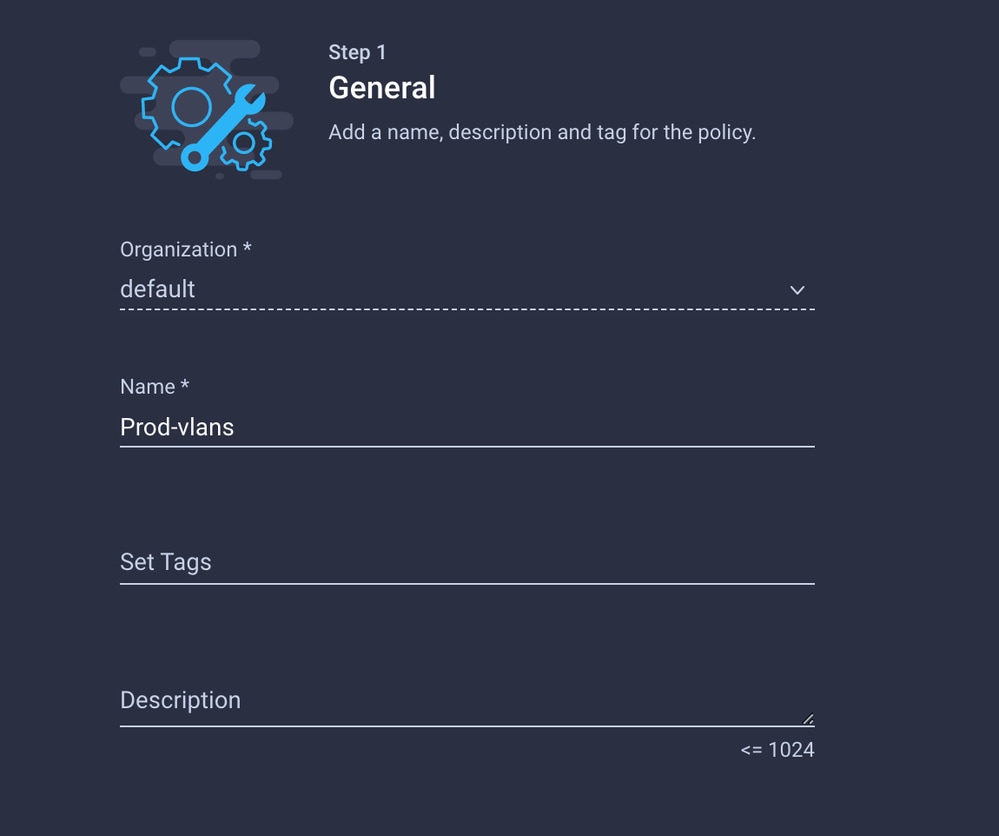

    创建一个名称并单击下一步。

    Image-6

    image-7

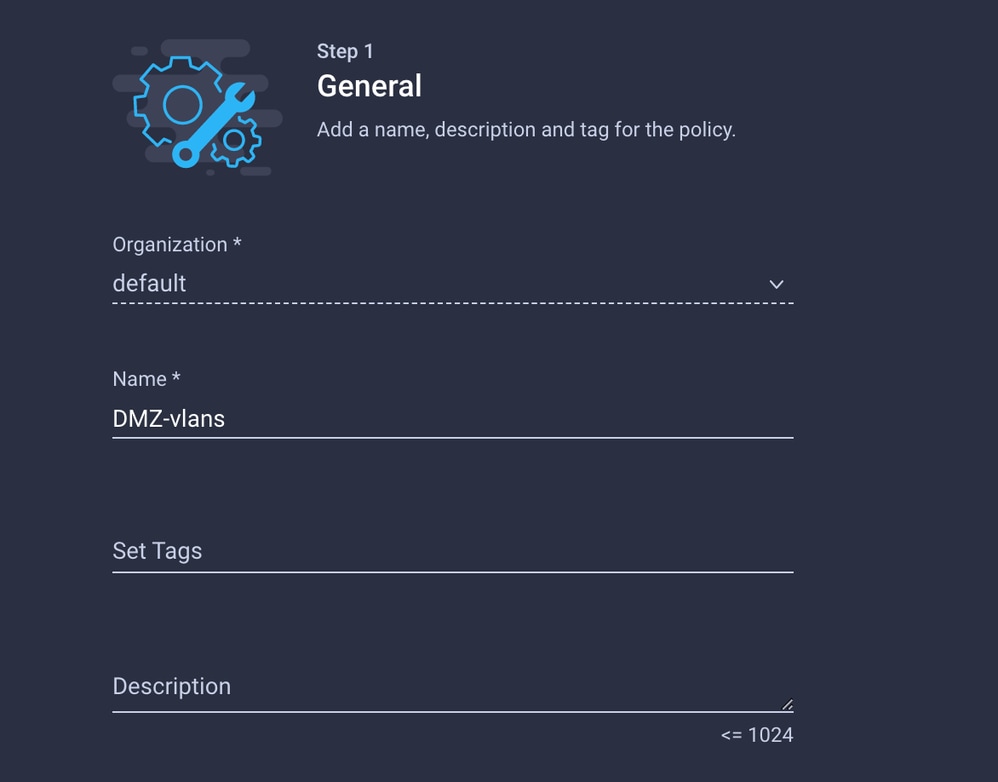

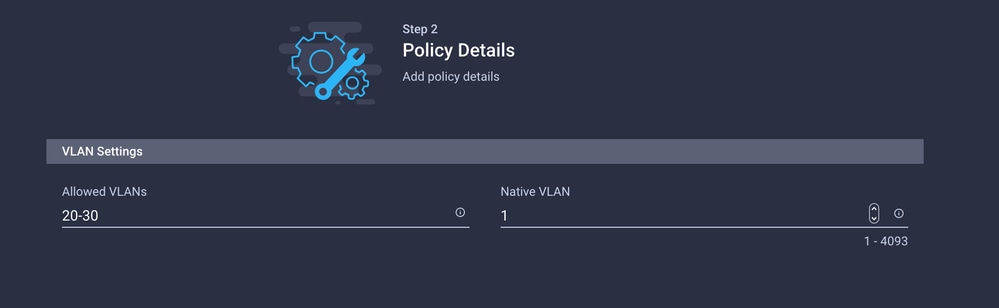

    第二组用于DMZ上行链路。

    image-8

    image-9

    第三步：为虚拟NIC创建新的以太网网络组策略（可选）

    T此步骤是可选的，因为您在第2步中创建的以太网网络组策略。还可以重复使用以将其分配到服务配置文件上的vNIC。

    注意：如果策略被重复使用，则上行链路上允许的所有VLAN在vNIC上也是允许的。如果首选仅允许部分VLAN，则需要创建单独的策略并在vNIC上允许首选VLAN。

    导航到策略 > 创建策略 > 以太网网络组。

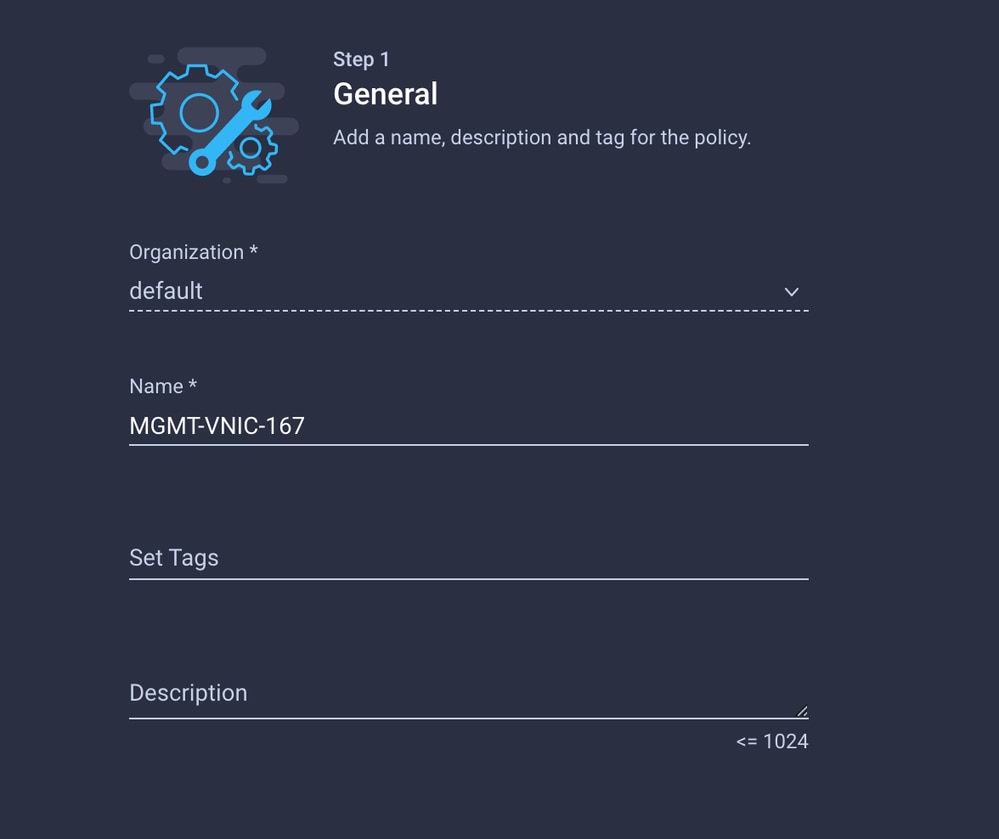

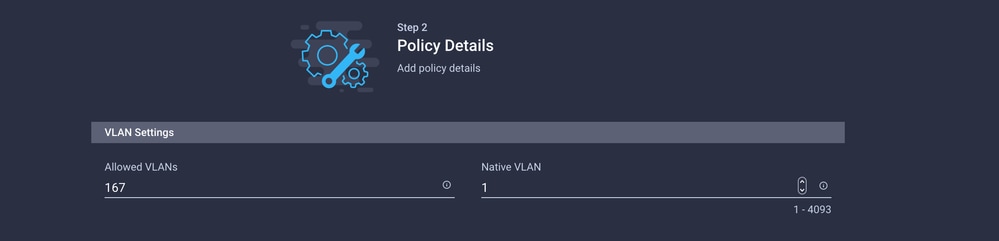

    创建一个名称并单击下一步。

    image-10

    image-11

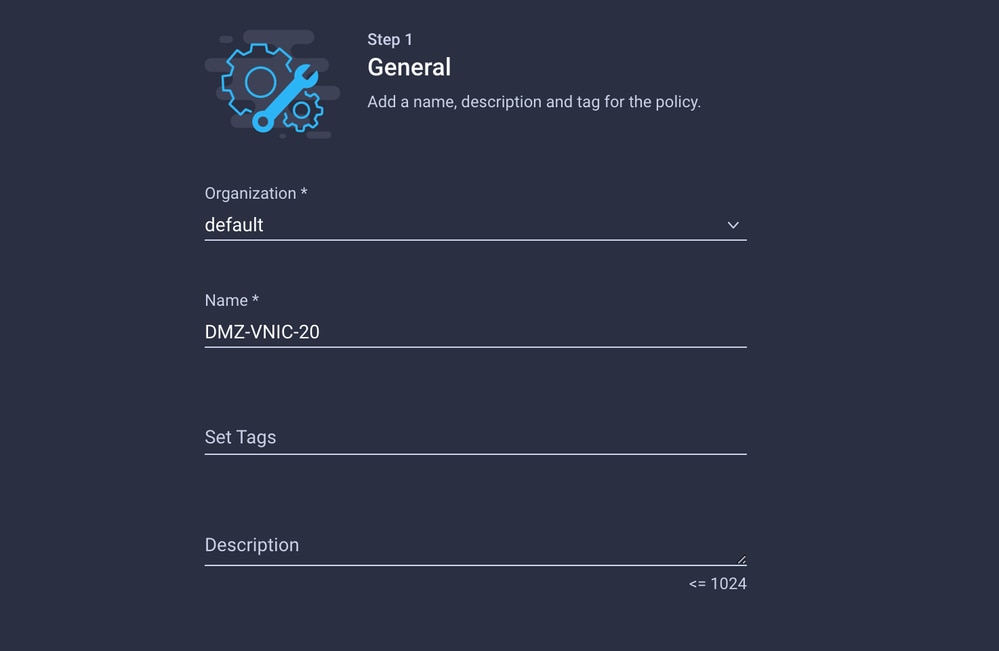

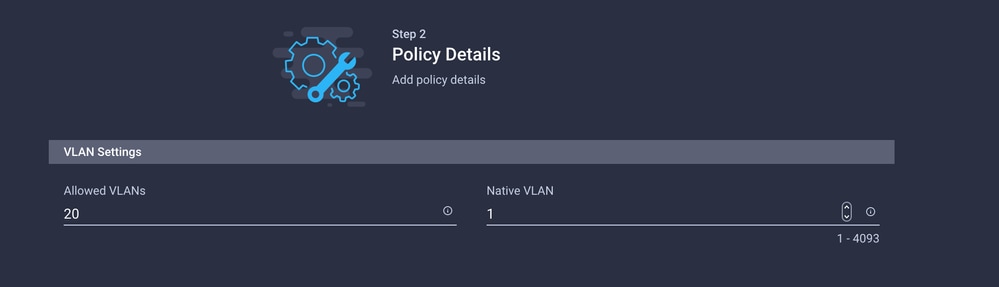

    为另一个DMZ VLAN创建另一个以太网网络组。

    image-12

    image-13

    第四步：创建或修改端口策略

    创建端口策略或修改已存在的端口策略，然后将其分配给以太网网络组和相应的上行链路。

    导航到策略选项卡> 创建策略>选择端口>创建名称> 下一步。

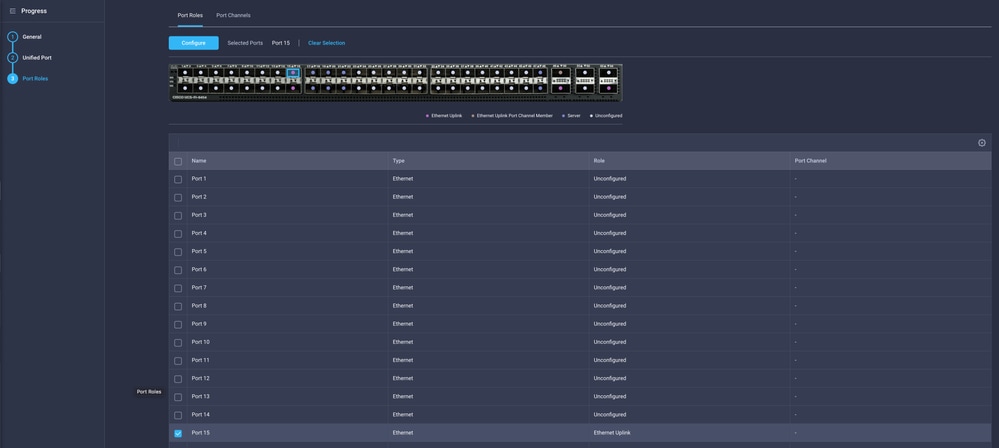

    选择Port或Port-channel，然后单击Configure。

    image-14

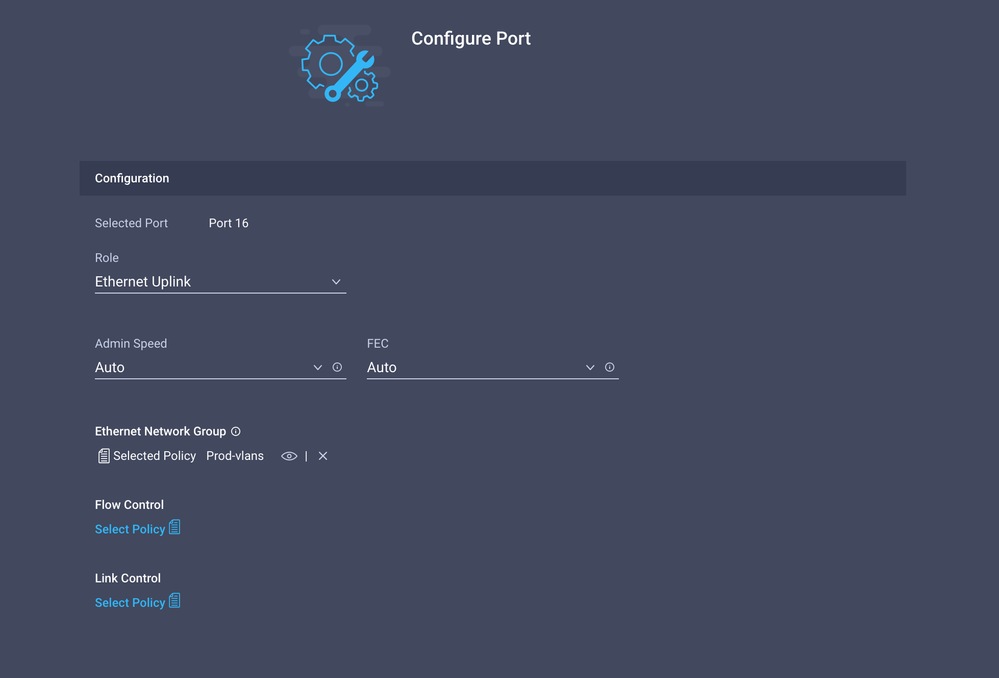

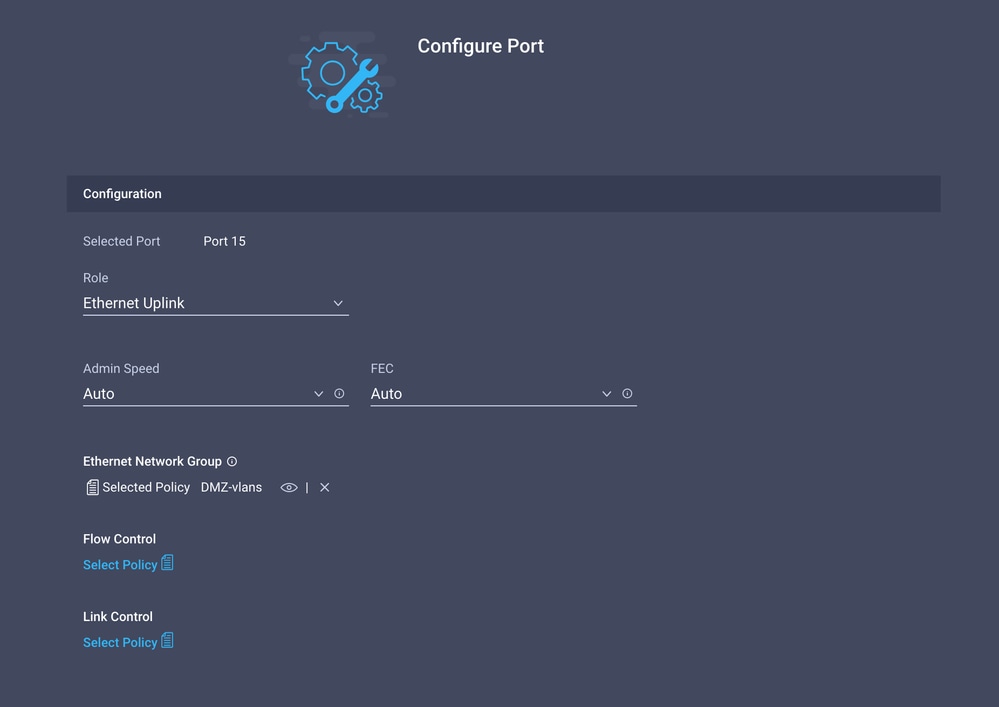

    分配在步骤2中创建的以太网网络组。

    image-15

    对其它上行链路重复相同的过程。

    image-16

    image-17

    第五步：将VLAN策略和端口策略分配到域配置文件

    导航到配置文件 > UCS域配置文件，并选择适当的域配置文件。

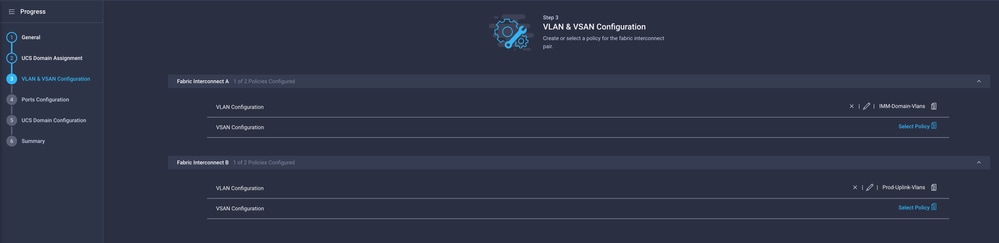

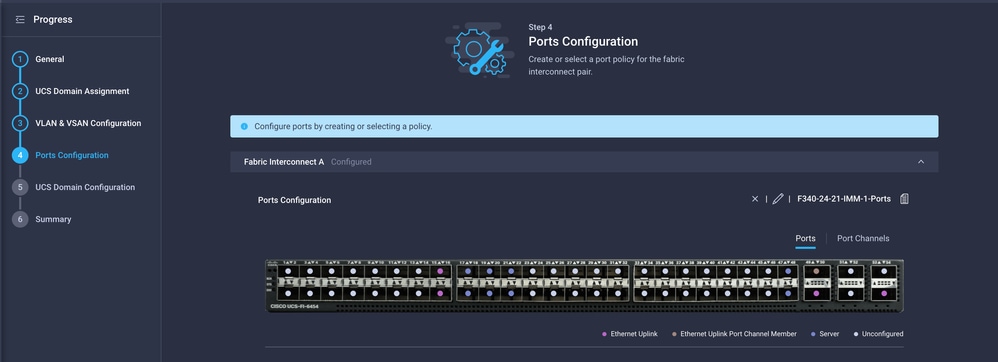

    导航到端口配置部分。

    image-18

    将步骤4.中创建的端口策略分配给矩阵互联A和B，然后继续执行摘要部分。

    image-19

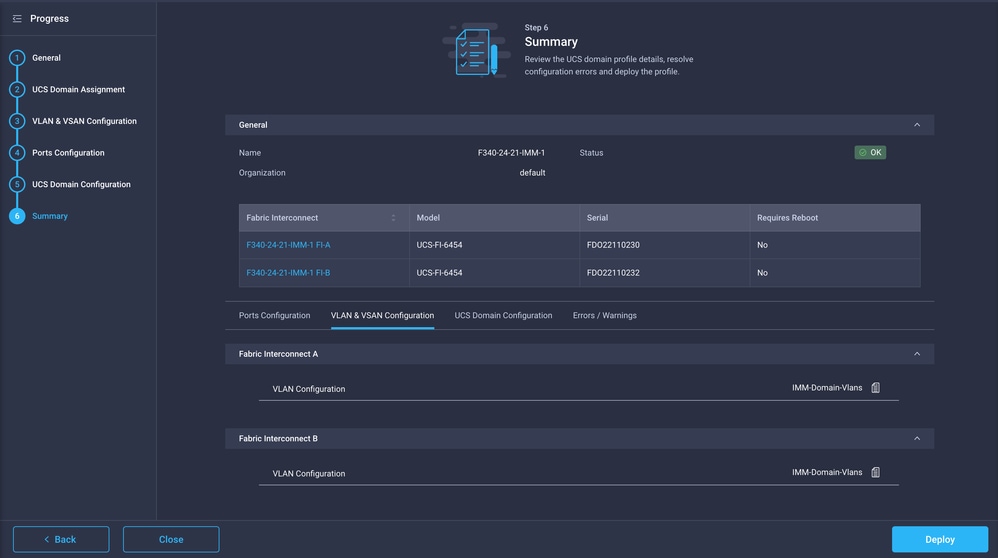

    查看应用于域配置文件的配置，然后点击部署。

    image-20

    第六步：将以太网组策略分配到LAN连接策略

    您可以使用已经存在的LAN连接策略，也可以创建新策略。

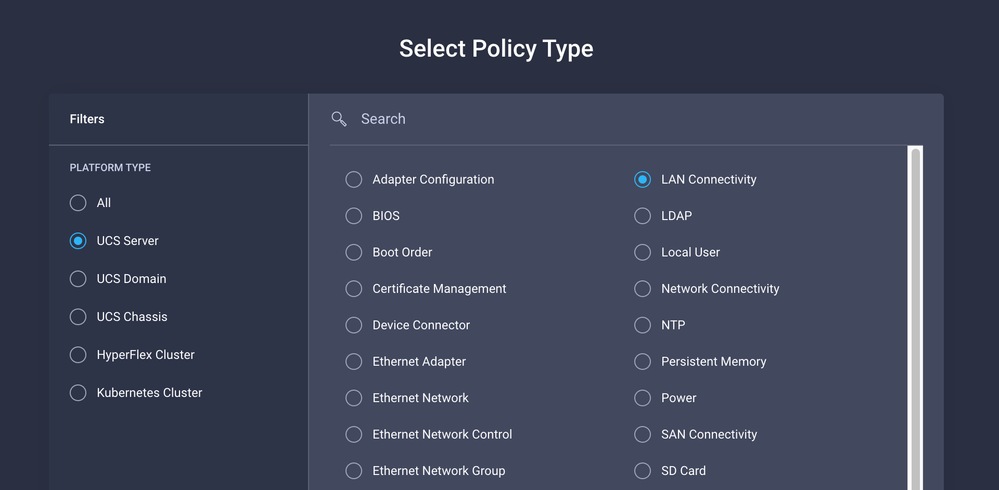

    导航到策略 > 创建策略 > Select LAN连接。

    image-21

    输入名称，然后单击Next。

    image-22

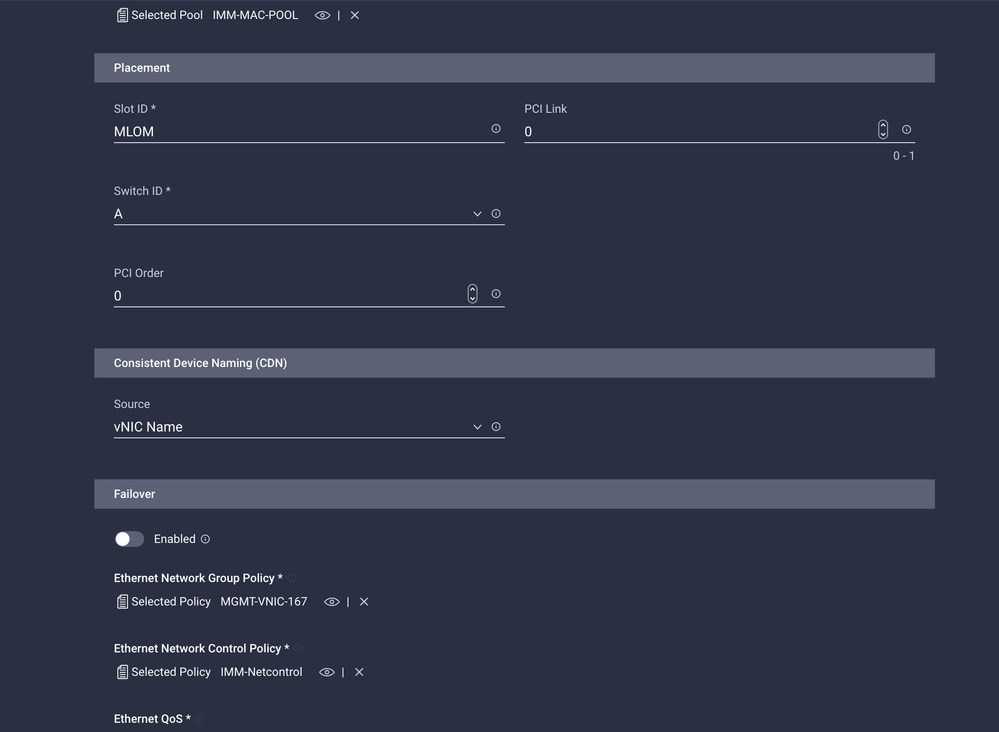

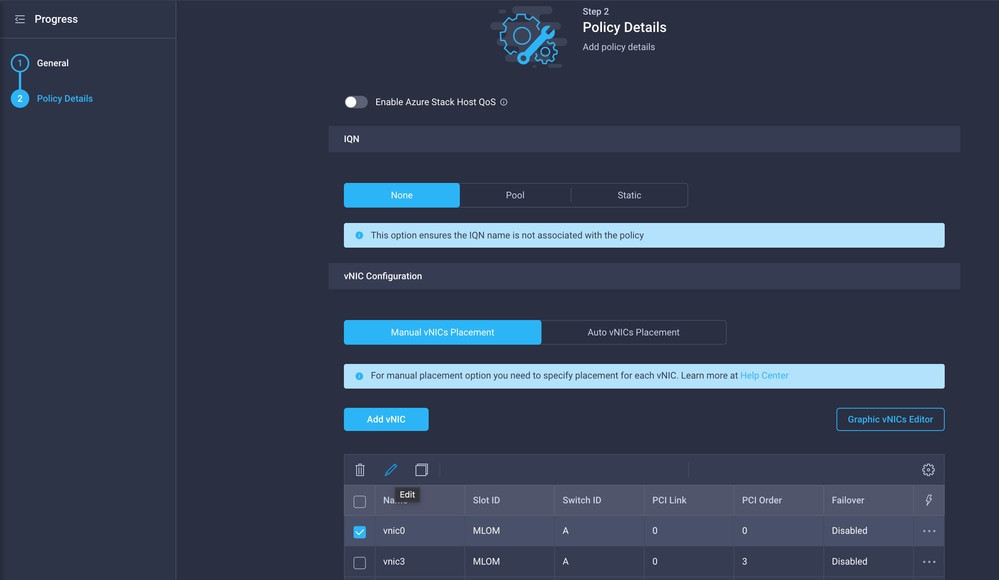

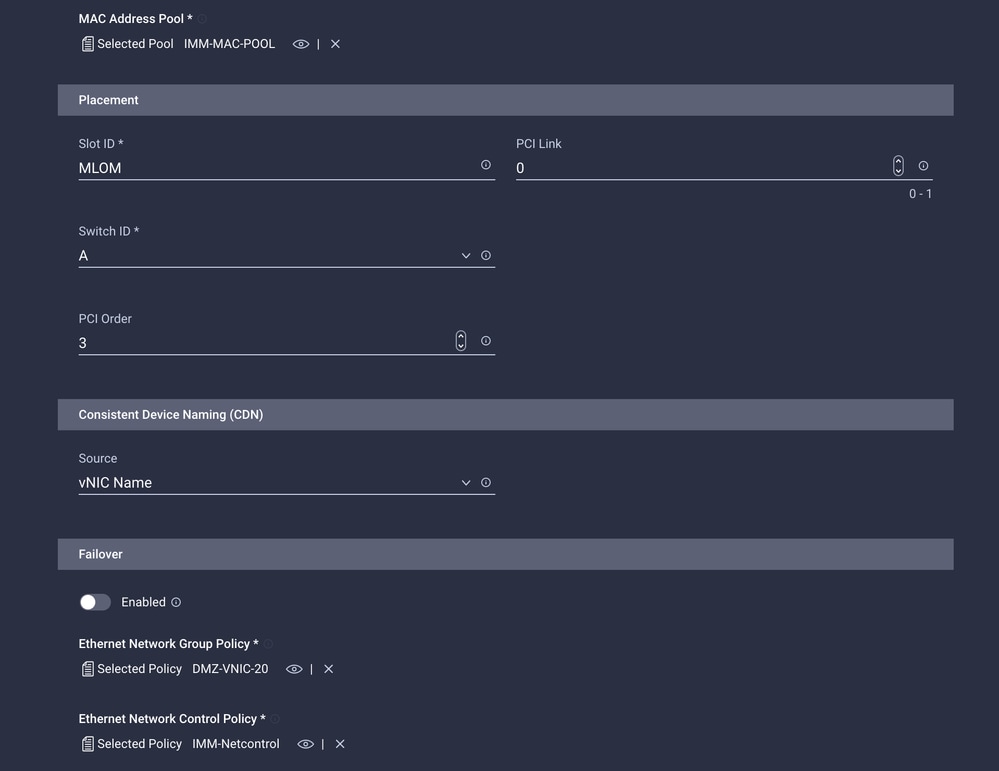

    使用所需的设置配置vNIC并包括在步骤3中创建的以太网网络组。或者，您可以重复使用步骤2中创建的组。

    image-23

    image-24

    image-25

    将LAN连接策略分配到服务配置文件并进行部署。

    验证

    使用本部分可确认配置能否正常运行。

    部署域配置文件后，您可以验证VLAN是否已分配到适当的上行链路

    默认（所有上行链路上自动允许）配置：

    LAB-IMM-B(nx-os)# show run interface ethernet 1/15
    !Command: show running-config interface Ethernet1/15
    !Running configuration last done at: Wed Mar  9 20:20:55 2022
    !Time: Thu Mar 10 14:28:00 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/15
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,101-999
      no shutdown

    LAB-IMM-B(nx-os)# show run interface ethernet 1/16
    !Command: show running-config interface Ethernet1/16
    !Running configuration last done at: Wed Mar  9 20:20:55 2022
    !Time: Thu Mar 10 14:28:06 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/16
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,101-999
      no shutdown

    将DMZ VLAN分配到端口1/15并将生产VLAN分配到端口1/16后：

    LAB-IMM-B(nx-os)# show run interface ethernet 1/15
    !Command: show running-config interface Ethernet1/15
    !Running configuration last done at: Thu Mar 10 18:13:38 2022
    !Time: Thu Mar 10 18:21:54 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/15
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,20-30
      no shutdown


    LAB-IMM-B(nx-os)# show run interface ethernet 1/16
    !Command: show running-config interface Ethernet1/16
    !Running configuration last done at: Thu Mar 10 18:13:38 2022
    !Time: Thu Mar 10 18:21:57 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/16
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,101-999
      no shutdown
