CRS-1 路由器8个Plane有1个plane显示MCAST_DOWN

下载选项

  • PDF     (239.5 KB)
    在各种设备上使用 Adobe Reader 查看
  • ePub     (73.4 KB)
    在 iPhone、iPad、Android、Sony Reader 或 Windows Phone 上使用各种应用查看
  • Mobi (Kindle)     (64.9 KB)
    在 Kindle 设备上查看或在多个设备上使用 Kindle 应用查看
已更新: 2013 年 4 月 17 日

非歧视性语言

此产品的文档集力求使用非歧视性语言。在本文档集中，非歧视性语言是指不隐含针对年龄、残障、性别、种族身份、族群身份、性取向、社会经济地位和交叉性的歧视的语言。由于产品软件的用户界面中使用的硬编码语言、基于 RFP 文档使用的语言或引用的第三方产品使用的语言，文档中可能无法确保完全使用非歧视性语言。 深入了解思科如何使用包容性语言。

当地语言翻译版本说明

思科可能会在某些地方提供本内容的当地语言翻译版本。请注意，翻译版本仅供参考，如有任何不一致之处，以本内容的英文版本为准。

目录

硬件平台

CRS

软件版本

IOS XR

案例简介

CRS通过”(admin)#show controller fabric plane all” 发现plane 1显示MCAST_DOWN， 对应在Down Flags一栏显示m.
正常应该所有均显示UP。此情况说明该平面的multicast转发已经停止，不过组播流量仍然可以通过其他7个平面转发。
此情况没有业务影响。但请尽快处理。

(admin)#sh contr fabric plane all de

Wed Mar 27 08:59:36.956 BeiJing
[K  Flags:  P - plane admin down,       p - plane oper down
            C - card admin down,        c - card  oper down
            L - link port admin down,   l - linkport oper down
            A - asic admin down,        a - asic oper down
            B - bundle port admin Down, b - bundle port oper down
            I - bundle admin down,      i - bundle oper down
            N - node admin down,        n - node down
            o - other end of link down  d - data down
            f - failed component downstream
            m - plane multicast down,   s - link port permanently shutdown
            t - no barrier input        O - Out-Of-Service oper down
            T - topology mismatch down

Plane  Admin   Oper   up->dn        Down    Total     Down
Id     State   State  counter       Flags   Bundles   Bundles
------------------------------------------------------------
0      UP      UP         0                     9         0
1      UP      MCAST_DOWN 0          m          9         0
2      UP      UP         0                     9         0
3      UP      UP         0                     9         0
4      UP      UP         0                     9         0
5      UP      UP         0                     9         0
6      UP      UP         0                     9         0
7      UP      UP         1                     9         0

故障诊断步骤

  1. 检查fabric的connectivity是否良好。全1代表每块业务板卡/RP跟所有8个planes的连接都是完好的。如果1换成”.”, 则该板卡/RP跟该平面连接有问题。
(admin)# show controllers fabric connectivity all detail

 Card       In  Tx Planes  Rx Planes   Monitored        Total            Percent
 R/S/M      Use 01234567   01234567    For (s)          Uptime (s)       Uptime
-------------------------------------------------------------------------------
0/0/CPU0    1   11111111    11111111   335147           335147           100.0000
0/2/CPU0    1   11111111    11111111   335147           335147           100.0000
0/RP0/CPU0  1   11111111    11111111   335147           335147           100.0000
0/RP1/CPU0  1   11111111    11111111   335147           335147           100.0000
  1. 大多数MCAST_DOWN的问题由于S13卡的S3 ASIC 跟业务板卡的Fabricq ASIC的连接down 掉引起，下面我们就此做个检查。
(admin)#show controllers fabric link port  fabricqr | exclude “UP    UP”
Fri Mar 29 12:51:07.148 BeiJing
0/15/CPU0/0/4            UP    DOWN  l       0/SM1/SP/2/68
0/15/CPU0/0/5            UP    DOWN  l       0/SM1/SP/3/21
0/15/CPU0/0/6            UP    DOWN  l       0/SM1/SP/2/69
0/15/CPU0/0/7            UP    DOWN  l       0/SM1/SP/3/20
  • 每个S13卡的每个S3 ASIC在一个平面内跟每个业务板卡只有8根links，只要down link大于等于2，就会显示MCAST_DOWN. 这里我们看到已经有4根links down，所以这两块卡：0/15/cpu0和0/SM1/SP都要受到怀疑。
  1. 为了分析是业务板卡0/15/cpu0还是S13卡0/SM1/SP 出问题，考虑到该系统为4+2多机框系统，交换0框和1框的plane 1 的S13卡，进而查看问题有否跟随S13卡而走。该操作只影响一个平面，完全不会给客户业务带来影响，但是为慎重起见，请在业务窗口执行。具体步骤如下：
    1. 关闭平面1和0框、1框的平面1的S13矩阵卡
Admin
Conf t
controller fabric plane 1 shutdown
commit
Hw-module power disable location 0/sm1/sp
Hw-module power disable location 1/sm1/sp
commit
    1. 将两个矩阵卡的扁平线拔出，然后互换位置，并连接扁平线。
    2. 给两个矩阵卡及平面1加电
no hw shutdown loc 0/sm1/sp
no hw shutdown loc 1/sm1/sp
commit
no controller fabric plane 1 shutdown
commit
    1. 收集如下命令查看
show controllers fabric link port fabricqr | inc 0/15/CPU0/ | INC 0/SM1
show controllers fabric link port fabricqr | inc 0/15/CPU0/ | INC 1/SM1
show controllers fabric link port fabricqr
show inventory
show platform  */SM1/SP
  1. 结果通过命令看到down links跟着S13卡走。如下所示。RMA 原0/SM1/SP的S13卡。问题解决。

(admin)#show controllers fabric link port  fabricqr | inc 0/15/CPU0/ | INC 1/SM1
Fri Mar 29 12:51:07.148 BeiJing
0/15/CPU0/0/4            UP    DOWN  l       1/SM1/SP/2/68
0/15/CPU0/0/5            UP    DOWN  l       1/SM1/SP/3/21
0/15/CPU0/0/6            UP    DOWN  l       1/SM1/SP/2/69
0/15/CPU0/0/7            UP    DOWN  l       1/SM1/SP/3/20
0/15/CPU0/1/4            UP    UP            1/SM1/SP/2/15
0/15/CPU0/1/5            UP    UP            1/SM1/SP/3/57
0/15/CPU0/1/6            UP    UP            1/SM1/SP/2/14
0/15/CPU0/1/7            UP    UP            1/SM1/SP/3/56

经验总结

1个egress LC/RP 有32根 2.5Gbps的links 连接1个S3 ASIC。
1个egress LC有2个fabricq ASICs.
1个RP 有1个fabricq ASIC.
所以

  1. 一个平面内，1个egress LC有8根 links连去S13卡。（32/8 + 32/8）

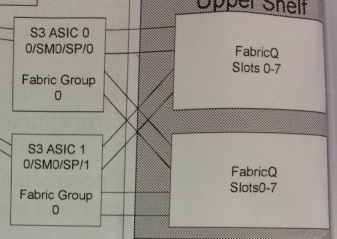

  2. 一个平面内，上半框(slot 0 – slot 7)的LC， 4根连接去S3 ASIC 0， 另外4根连接S3 ASIC 1.

下半框的LC，4根连接ASIC 2， 4根连接ASIC 3.

于是，此case中，在1平面, 在0/15/cpu0和0/sm1/sp之间总共有8根links.  已经down了一半，为了让multicast的traffic不再从PLANE 1送去0/15/cpu0，所以系统把plane 1的multicast给down了。


相关命令


show  controllers fabric link port fabricqr | exclude “UP    UP”

Admin
Conf t
controller fabric plane 1 shutdown
Hw-module power disable location <>
commit
No hw-module power disable location <>
No controller fabric plane 1 shutdown <>
commit

相关错误信息

RP/0/RP0/CPU0::Mar  5 09:20:44.963 : fsdb_aserver[210]: %FABRIC-FSDB-1-PLANE_UPDOWN : Plane 1 state changed to MCAST_DOWN;
