ASR9000 ping丢包troubleshooting

下载选项

  • PDF     (174.5 KB)
    在各种设备上使用 Adobe Reader 查看
  • ePub     (60.0 KB)
    在 iPhone、iPad、Android、Sony Reader 或 Windows Phone 上使用各种应用查看
  • Mobi (Kindle)     (67.9 KB)
    在 Kindle 设备上查看或在多个设备上使用 Kindle 应用查看
已更新: 2012 年 5 月 3 日

非歧视性语言

此产品的文档集力求使用非歧视性语言。在本文档集中，非歧视性语言是指不隐含针对年龄、残障、性别、种族身份、族群身份、性取向、社会经济地位和交叉性的歧视的语言。由于产品软件的用户界面中使用的硬编码语言、基于 RFP 文档使用的语言或引用的第三方产品使用的语言，文档中可能无法确保完全使用非歧视性语言。 深入了解思科如何使用包容性语言。

当地语言翻译版本说明

思科可能会在某些地方提供本内容的当地语言翻译版本。请注意，翻译版本仅供参考，如有任何不一致之处，以本内容的英文版本为准。

目录

硬件平台
软件版本
案例介绍
问题分析思路
问题总结
经验总结
相关命令

硬件平台

ASR9000

软件版本

4.2.0



案例介绍

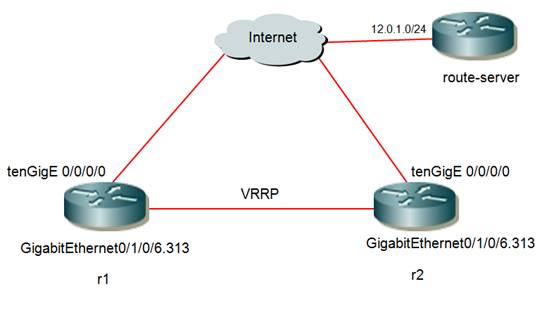

拓扑示例:

问题,客户从 外网internet ping
3  个 vrrp subnet的地址时候始终只能通一个IP地址:
vrrp virtual  IP  :2.2.2.129

其他不能ping通的IP地址
active phisical rp address: 2.2.2.130
backup phisical rp address: 2.2.2.131

截取部分TOPO图说明到2.2.2.131 不通的问题 :

    internet                      internet
         |                             |
    tenGigE 0/0/0/0               tenGigE 0/0/0/0
         |                             |
         |                             |
         |                             |
    (1.1.1.48)RID                 (1.1.1.49)RID
         |                             |
         |                             |
         |                             |
    GigabitEthernet0/1/0/6.313    GigabitEthernet 0/1/0/6.313
         |                             |
         |----------- vrrp ------------|
    2.2.2.130                     2.2.2.131

vrrp  virtual  IP  :2.2.2.129

RP/0/RSP0/CPU0:r1#show  run router vrrp interface gigabitEthernet 0/1/0/6.313
Tue  Mar 27 11:35:27.676 Bejing
router  vrrp
 interface GigabitEthernet0/1/0/6.313
  address-family ipv4
   vrrp 113
    priority 120
    preempt delay 10
    address 2.2.2.129
   !
  !
 !
!

RP/0/RSP0/CPU0:r2#


RP/0/RSP0/CPU0:r2#show  run router vrrp interface gigabitEthernet 0/1/0/6.313
Tue  Mar 27 11:35:27.676 Bejing
router  vrrp
 interface GigabitEthernet0/1/0/6.313
  address-family ipv4
   vrrp 113
    preempt delay 10
    address 2.2.2.129
   !
  !
 !
!

问题分析思路

A. 数据包丢在什么地方

1.1.1.48(R1)  其中一个上行接口tenGigE 0/0/0/0 :ipv4 address 3.3.3.66 255.255.255.252

1.1.1.48:   vrrp active

RP/0/RSP0/CPU0:r1#
RP/0/RSP0/CPU0:r1#show run interface gigabitEthernet  0/1/0/6.313
Tue Mar 27 09:52:10.186 Bejing
interface GigabitEthernet0/1/0/6.313
 service-policy input  default
 ipv4 address  2.2.2.130 255.255.255.240 route-tag 500
 ipv4 verify unicast  source reachable-via any
 encapsulation dot1q  313
!

RP/0/RSP0/CPU0:r1#


RP/0/RSP0/CPU0:r1#show vrrp interface gigabitEthernet  0/1/0/6.313  detail | utility egrep  Master
Tue Mar 27 09:51:00.516 Bejing
 State is Master
  Mar 23  03:04:57.960 Bejing Backup   ->  Master   Master down timer expired
 Master router is  local
 Master Down Timer  3.531 (3 x 1 + 136/256)

1.1.1.49(R2)  其中一个上行接口tenGigE 0/0/0/0 :ipv4 address 3.3.3.74 255.255.255.252

1.1.1.49:  vrrp   backup

RP/0/RSP0/CPU0:r2#show run int gigabitEthernet 0/1/0/6.313
Tue Mar 27 09:42:58.874 UTC
interface GigabitEthernet0/1/0/6.313
 service-policy input  default
 ipv4 address  2.2.2.131 255.255.255.240 route-tag 500
 ipv4 verify unicast  source reachable-via any==========================================>
 encapsulation dot1q  313
!

RP/0/RSP0/CPU0:r2#show vrrp interface gigabitEthernet  0/1/0/6.313  detail | utility egrep  Master
Tue Mar 27 09:51:41.125 UTC
 Master router is  2.2.2.130, priority 120
 Master Down Timer  3.609 (3 x 1 + 156/256)

测试Server 的源地址网段 :

route-server>show ip route c
  12.0.0.0/8 is  variably subnetted, 2509 subnets, 11 masks
C       12.0.1.0/24 is  directly connected, GigabitEthernet0/1
route-server>


1.1.1.49: R2  上到12.0.1.0 的路由走的是默认:

RP/0/RSP0/CPU0:r2#show route ipv4 12.0.1.0
Tue Mar 27 09:56:01.428 UTC

Routing entry for 0.0.0.0/0  ========================================================>
  Known via "ospf  100", distance 110, metric 1, candidate default path
  Tag 100, type extern  2
  Installed Mar 22  15:51:04.265 for 4d18h
  Routing Descriptor  Blocks
    3.3.3.73, from  2.2.2.8, via TenGigE0/0/0/0
      Route metric is  1
    3.3.3.77, from  2.2.2.9, via TenGigE0/1/0/0
      Route metric is  1
  No advertising  protos.
RP/0/RSP0/CPU0:r2#

route-server>trace 2.2.2.131


Type escape sequence to abort.
Tracing the route to 2.2.2.131

  1 gateway.cbbtier3.att.net (12.0.1.202) [AS 7018] 4 msec 0 msec 4 msec
  2 n54ny401me3-cbbtier3.ip.att.net (12.89.5.13) [AS 7018] 8 msec 16 msec 16 msec
  3 cr1.n54ny.ip.att.net (12.123.2.6) [MPLS: Label 16092 Exp 1] 80 msec 80 msec 76 msec
  4 cr2.cgcil.ip.att.net (12.122.1.2) [MPLS: Labels 23252/16494 Exp 1] 80 msec 80 msec 84 msec
  5 cr1.cgcil.ip.att.net (12.122.2.53) [MPLS: Labels 23524/16494 Exp 1] 80 msec 80 msec 76 msec
  6 cr2.dvmco.ip.att.net (12.122.31.85) [MPLS: Labels 23794/16494 Exp 1] 80 msec 80 msec 80 msec
  7 cr1.slkut.ip.att.net (12.122.30.25) [MPLS: Labels 16216/16494 Exp 1] 80 msec 80 msec 80 msec
  8 cr2.la2ca.ip.att.net (12.122.30.30) [MPLS: Labels 0/16494 Exp 1] 80 msec 84 msec 80 msec
  9 cr84.la2ca.ip.att.net (12.123.30.249) [MPLS: Labels 0/16333 Exp 1] 76 msec 80 msec 80 msec
 10 gar2.lsrca.ip.att.net (12.122.129.49) 80 msec 80 msec 80 msec
 11 12.118.130.86 [AS 7018] 388 msec 388 msec 384 msec
 12 219.158.96.221 [AS 4837] 380 msec 396 msec 392 msec
 13 219.158.96.229 [AS 4837] 384 msec 376 msec 376 msec
 14 219.158.10.38 [AS 4837] 368 msec 372 msec 372 msec
 15 120.84.0.50 [AS 17816] 380 msec 388 msec 376 msec
 16 3.3.3.66 [AS 17622] 384 msec 380 msec 404 msec=================>
[
可以看到是可以到达(1.1.1.48)R1,
从而可知问题发生在(1.1.1.48) R1 通过gigabitEthernet 0/1/0/6.313
送给  (1.1.1.49) R2 的gigabitEthernet 0/1/0/6.313上发生的问题
]
 17  *  *  *
 18  *  *  *
 19  *  *  *
 20  *  *  *
 21  *  *  *
 22  *  *  *
 23  *  *  *
 24  *  *  *
 25  *  *  *
 26  *  *  *
 27  *  *  *
 28  *  *  *
 29  *  *  *
 30  *  *  *

检查: r2 的gigabitEthernet 0/1/0/6.313

RP/0/RSP0/CPU0:r2#show cef ipv4 drops location  0/1/CPU0   | inc  RPF
Tue Mar 27 10:06:02.511 UTC
  RPF drops            packets :        38410840
  RPF suppressed drops  packets :               0
RP/0/RSP0/CPU0:r2#
RP/0/RSP0/CPU0:r2#show cef ipv4 drops location  0/1/CPU0   | inc  RPF
Tue Mar 27 10:06:09.591 UTC
  RPF drops            packets :        38412257
  RPF suppressed drops  packets :               0
RP/0/RSP0/CPU0:r2#

B.关于到2.2.2.130 不通的问题:

route-server>trace 2.2.2.130

Type escape sequence to abort.
Tracing the route to 2.2.2.130

  1  gateway.cbbtier3.att.net (12.0.1.202) [AS 7018] 0 msec 0 msec 0 msec
  2  n54ny401me3-cbbtier3.ip.att.net (12.89.5.13) [AS 7018] 8 msec 16 msec 16 msec
  3  cr1.n54ny.ip.att.net (12.123.2.6) [MPLS: Label 16092 Exp 1] 80 msec 108 msec 84  msec
  4  cr2.cgcil.ip.att.net (12.122.1.2) [MPLS: Labels 23256/16494 Exp 1] 80 msec 80  msec 80 msec
  5  cr1.cgcil.ip.att.net (12.122.2.53) [MPLS: Labels 21629/16494 Exp 1] 80 msec 80  msec 80 msec
  6 cr2.dvmco.ip.att.net  (12.122.31.85) [MPLS: Labels 21370/16494 Exp 1] 84 msec 80 msec 80 msec
  7  cr1.slkut.ip.att.net (12.122.30.25) [MPLS: Labels 20076/16494 Exp 1] 80 msec 76  msec 80 msec
  8  cr2.la2ca.ip.att.net (12.122.30.30) [MPLS: Labels 0/16494 Exp 1] 80 msec 80  msec 80 msec
  9  cr84.la2ca.ip.att.net (12.123.30.249) [MPLS: Labels 0/16333 Exp 1] 76 msec 72  msec 84 msec
 10  gar2.lsrca.ip.att.net (12.122.129.49) 80 msec 76 msec 80 msec
 11 12.118.130.86 [AS  7018] 316 msec 316 msec 320 msec
 12 219.158.97.9 [AS 4837]  304 msec 296 msec 304 msec
 13 219.158.11.153 [AS  4837] 296 msec 284 msec 280 msec
 14 219.158.19.82 [AS  4837] 284 msec *  288 msec
 15 120.82.0.150 [AS  17816] 288 msec 292 msec 292 msec
 16 3.3.3.74 [AS  17622] 304 msec 304 msec 300 msec==============================>
[
可以看到是可以到达(1.1.1.49) R2, 从而可知问题发生在(1.1.1.49)R2通过gigabitEthernet 0/1/0/6.313
送给   (1.1.1.48)R1的gigabitEthernet  0/1/0/6.313上发生的问题
]
 17  *   *  *
 18  *   *  *
 19  *   *  *
 20  *   *  *
 21  *   *  *
 22  *   *  *
 23  *   *  *
 24  *   *  *
 25  *   *  *
 26  *   *  *
 27  *   *  *
 28  *   *  *
 29  *   *  *
 30  *   *  *
route-server>

和问题A是对称的

C. 至于为什么到虚拟VRRP地址2.2.2.129 可以ping通

是因为数据包没有绕gigabitEthernet 0/1/0/6.313

route-server>trace 2.2.2.129

Type escape sequence to abort.
Tracing the route to 2.2.2.129

  1  gateway.cbbtier3.att.net (12.0.1.202) [AS 7018] 4 msec 0 msec 4 msec
  2  n54ny401me3-cbbtier3.ip.att.net (12.89.5.13) [AS 7018] 4 msec 0 msec 0 msec
  3  cr1.n54ny.ip.att.net (12.123.2.6) [MPLS: Label 16092 Exp 1] 72 msec 68 msec 76  msec
  4  cr2.cgcil.ip.att.net (12.122.1.2) [MPLS: Labels 23256/16494 Exp 1] 72 msec 72  msec 72 msec
  5  cr1.cgcil.ip.att.net (12.122.2.53) [MPLS: Labels 21629/16494 Exp 1] 76 msec 72  msec 72 msec
  6  cr2.dvmco.ip.att.net (12.122.31.85) [MPLS: Labels 21370/16494 Exp 1] 72 msec 72  msec 72 msec
  7  cr1.slkut.ip.att.net (12.122.30.25) [MPLS: Labels 20076/16494 Exp 1] 76 msec 76  msec 72 msec
  8  cr2.la2ca.ip.att.net (12.122.30.30) [MPLS: Labels 0/16494 Exp 1] 72 msec 72  msec 72 msec
  9  cr84.la2ca.ip.att.net (12.123.30.249) [MPLS: Labels 0/16333 Exp 1] 72 msec 72  msec 72 msec
 10  gar2.lsrca.ip.att.net (12.122.129.49) 68 msec 72 msec 72 msec
 11 12.118.130.86 [AS  7018] 268 msec 268 msec 272 msec
 12 219.158.96.245 [AS  4837] 268 msec 272 msec 276 msec
 13 219.158.3.121 [AS  4837] 252 msec 256 msec 256 msec
 14 219.158.19.86 [AS  4837] 260 msec 256 msec 256 msec
 15 120.84.0.34 [AS  17816] 336 msec 344 msec 336 msec
 16  *  *
   3.3.3.66 [AS  17622] 284 msec===============================> 直接过来了
route-server>

问题总结

出现上面的原因是因为上联某台路由器到
58.248.19.128/28
是负载均衡的, 路由器选择哪条路径就由 CEF  HASH的结果得出 :

HASH 的因子  包括   (源地址 + 目的地址+......)

12.0.1.x,2.2.2.130
12.0.1.x,2.2.2.131

这两对虽然SOURCE 一样 ,但是destination不同

HASH  到不同link上了

经验总结

loose  mode  urpf 的规则:

  1. loose mode 只查路由表中有无匹配，不查进入接口.
  2. 但是如果source 所属是本地直连,loose mode 也要检查进入接口.
  3. 默认是不会用default route 作urpf的 的检查依据的,需要allow-default 开启



相关命令

show ip route
show cef ipv4 drops location x/x/x
traceroute x.x.x.x
