简介
本文档介绍AppNav集群内的流量。它显示了当连接由广域应用服务(WAAS)优化时,在集群中如何处理特定TCP连接。
AppNav是一种智能流分发技术,可监控应用负载,以管理数据包重定向到外部服务(如WAAS)。AppNav I/O模块(IOM)、思科云服务路由器(CSR)Ultra、集成多业务路由器(ISR)4400系列和聚合多业务路由器(ASR)1000系列上提供AppNav。
先决条件
要求
建议了解以下主题:
- WAAS 5.x或6.x
- AppNav或AppNav-XE
使用的组件
本文档中的信息基于以下软件和硬件版本:
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始(默认)配置。如果您的网络处于活动状态,请确保您了解所有命令的潜在影响。
AppNav流
此图显示APPNAV集群的逻辑视图,其中,它在一个数据中心或分支站点中连接了两个AppNav控制器(ANC)和两个WAAS节点(WN)或服务节点(SN)。
ANC可以是AppNav IOM或APPNAV-XE。如果是APPNAV-XE,则是基于软件的,位于路由器中。如果是AppNav IOM,则基于硬件。
![](/c/dam/en/us/support/docs/routers/wide-area-application-services-waas-software/213852-appnav-flow-on-ios-xe-00.png)
此图显示ANC位于路由器内部的APPNAV-XE组件。集群中的每个ANC和WN都具有IP连接和可达性。
![](/c/dam/en/us/support/docs/routers/wide-area-application-services-waas-software/213852-appnav-flow-on-ios-xe-01.png)
在主用/主用广域网路由器(核心交换机)环境中,流量由不同设备根据其路由配置进行转发。对于到达服务器的某些连接数据包(传入流)和从服务器传出的数据包(传出流)命中同一路由器。可能存在一些连接,不同的路由器会处理流向服务器的数据包和离开服务器的数据包。
此处描述的场景是当流量进入时,它会到达一台路由器,当数据包从站点离开时,它会到达另一台路由器。
ANC会更新集群中的对等体,了解其处理的每个流。因此,集群中的所有ANC都具有每个流的视图以及WN处理它的位置。这可确保流量由特定WN处理,并优化连接。

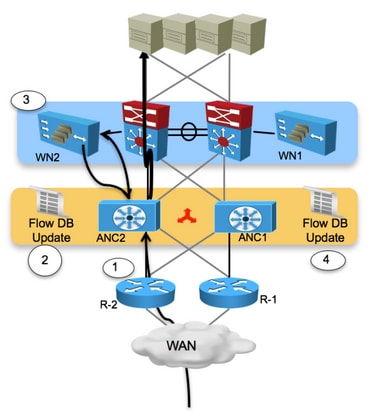

在此映像中,您可以看到从客户端到服务器的数据包流。当TCP-SYN数据包获取路由器并命中R-2时。
![](/c/dam/en/us/support/docs/routers/wide-area-application-services-waas-software/213852-appnav-flow-on-ios-xe-02.png)
步骤1. ANC2从包含WAAS设备的分支之一接收TCP SYN数据包。
步骤2. ANC2对流进行分类,将其重定向到WN2。在流数据库中创建待处理条目。
步骤3.该帧是GRE封装的,并传输到WN2。WN2处理该帧并继续自动发现过程。
步骤4.使用流信息更新其他ANC,并将帧传输到目的地。
此图显示从服务器返回流时如何处理:
![](/c/dam/en/us/support/docs/routers/wide-area-application-services-waas-software/213852-appnav-flow-on-ios-xe-03.png)
步骤5.从目的设备返回TCP SYN-ACK帧并转到ANC1。
步骤6. ANC1检查流数据库,查找匹配条目,并将响应帧发送到WN2。
步骤7. WN2处理该帧并将其返回给ANC1,ANC1又将该帧转发到原始源。
站点内非对称流
如前所述,AppNav可以处理站点内流量中的非对称流。此图像汇总了处理非对称流时的事件:
![](/c/dam/en/us/support/docs/routers/wide-area-application-services-waas-software/213852-appnav-flow-on-ios-xe-04.png)
步骤1.通过AppNav1转发到WAAS的路径。
步骤2.在AppNav单元之间进行流更新。
步骤3.通过AppNav2反向到WAAS的路径。
故障排除
本节提供有关如何查找处理流的设备的信息。
显示服务插入统计信息连接
- 此命令将优化流和直通流一起转储,而不是在AppNav设备中单独转储。
- 可以使用输出修饰符,例如“| include Passthrough”或“| exclude Passthrough”,以仅查看直通或优化流。
Router#show service-insertion statistics connection
Collecting Records. Please wait...
Client Server SN-IP AC Owned VRF-NAME
------ ------ ----- -------- --------
11.7.0.2:50014 51.7.0.2:80 21.38.0.2 Yes abcd
11.7.0.2:17360 51.7.0.2:80 21.38.0.2 Yes abcd
11.7.0.2:20828 51.7.0.2:80 21.38.0.2 Yes abcd
11.7.0.2:23625 51.7.0.2:23 Passthrough Yes abcd
Router#sh service-insertion statistics connection summary
Number of 2T optimized flows = 0
Number of 3T optimized flows = 0
Number of optimized flows = 3
Number of pass-through flows = 1
