ASA/PIX 8.x：使用MPF的正则表达式允许/阻止FTP站点配置示例

简介

本文档描述了如何配置 Cisco 安全设备 ASA/PIX 8.x，以便通过模块化策略框架 (MPF)，使用正则表达式按服务器名称阻止或允许某些 FTP 站点。

先决条件

要求

本文档假设 Cisco 安全设备已经过配置并工作正常。

使用的组件

本文档中的信息基于以下软件和硬件版本：

• 以后Cisco 5500系列可适应的安全工具(ASA)该运行软件版本8.0(x)和

• ASA的8.x Cisco Adaptive Security Device Manager (ASDM) 6.x版

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

规则

有关文档约定的更多信息，请参考 Cisco 技术提示约定。

背景信息

模块化策略框架概述

MPF 提供一种一致且灵活的配置安全设备功能的方式。例如，您可以使用 MPF 创建仅适用于特定 TCP 应用程序的超时配置，而非适用于所有 TCP 应用程序的配置。

MPF 支持以下功能：

• TCP 标准化、TCP 和 UDP 连接限制和超时以及 TCP 序列号随机化

• CSC

• 应用程序检查

• IPS

• QoS输入策略

• QoS 输出管制

• QoS 优先级队列

MPF 的配置包括四项任务：

1. 识别需要应用操作的第 3 层和第 4 层流量。有关详细信息，请参阅使用第 3 层/第 4 层类映射识别流量。

2. （仅限应用程序检查。） 定义针对应用程序检查流量的特殊操作。有关详细信息，请参阅配置特殊的应用程序检查操作。

3. 将操作应用于第 3 层和第 4 层流量。有关详细信息，请参阅使用第 3 层/第 4 层策略映射定义操作。

4. 在接口上激活操作。有关详细信息，请参阅使用服务策略将第 3 层/第 4 层策略应用到接口。

正则表达式

正则表达式可以逐字匹配某个具体的文本串，也可以使用元字符来匹配文本串的多个变体。您可以使用正则表达式来匹配某个应用流量的内容。例如，您可以匹配 HTTP 数据包中的 URL 字符串。

注意：使用Ctrl+V在CLI中对所有特殊字符进行转义，例如问号(？)或制表符。例如，键入d[Ctrl+V]g以便在配置中输入d？g。

要创建正则表达式，请使用 regex 命令。此外，regex 命令还可用于各种需要进行文本匹配的功能。例如，您可以通过 MPF（使用检查策略映射）对特定操作进行配置，使之适合于应用程序检查。有关详细信息，请参阅 policy-map type inspect 命令。

在检查策略映射中，如果您创建包含一个或多个 match 命令的检查类映射，则可以识别出要采取操作的流量，也可以直接在检查策略映射中使用 match 命令。有些 match 命令可以使用正则表达式来识别数据包中的文本。例如，您可以匹配 HTTP 数据包中的 URL 字符串。您可以将正则表达式分组到正则表达式类映射中。有关详细信息，请参阅 class-map type regex 命令。

下表列出了有特殊含义的元字符。

配置

本部分提供有关如何配置本文档所述功能的信息。

注意：要获取此部分中所用命令的更多信息，可使用命令查找工具（仅限已注册客户）。

网络图

本文档使用以下网络设置：

注意：使用正则表达式允许或阻止所选FTP站点。

配置

本文档使用以下配置：

• ASA CLI 配置

• ASA 配置 8.x 与 ASDM 6.x

ASA CLI 配置

ciscoasa#show run
: Saved
:
ASA Version 8.0(4)
!
hostname ciscoasa
domain-name cisco.com
enable password 8Ry2YjIyt7RRXU24 encrypted
passwd 2KFQnbNIdI.2KYOU encrypted
names
!
interface GigabitEthernet0/0
 nameif outside
 security-level 0
 ip address 10.66.79.86 255.255.255.224
!
interface GigabitEthernet0/1
 nameif inside
 security-level 100
 ip address 10.238.26.129 255.255.255.248
!
interface Management0/0
 shutdown
 no nameif
 no security-level
 no ip address
!

!--- Write regular expression (regex) to match the FTP site you want !--- to access. NOTE: The regular expression written below must match !--- the response 220 received from the server. This can be different !--- than the URL entered into the browser. For example, !--- FTP Response: 220 g1u0103c.austin.hp.com


regex FTP_SITE1 "([0-9A-Za-z])*[Hh][Pp]\.[Cc][Oo][Mm]"
regex FTP_SITE2 "([0-9A-Za-z])* CISCO SYSTEMS ([0-9A-Za-z])*"


!--- NOTE: The regular expression will be checked against every line !--- in the Response 220 statement (which means if the FTP server !--- responds with multiple lines, the connection will be denied if !--- there is no match on any one line).


boot system disk0:/asa804-k8.bin
ftp mode passive
pager lines 24
logging enable
logging timestamp
logging buffered debugging
mtu outside 1500
mtu inside 1500
no failover
icmp unreachable rate-limit 1 burst-size 1
asdm image disk0:/asdm-61557.bin
no asdm history enable
arp timeout 14400

global (outside) 1 interface
nat (inside) 1 0.0.0.0 0.0.0.0
route outside 0.0.0.0 0.0.0.0 10.66.79.65 1

timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute
dynamic-access-policy-record DfltAccessPolicy

http server enable
http 0.0.0.0 0.0.0.0 inside
http 0.0.0.0 0.0.0.0 outside
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart

telnet timeout 5
ssh scopy enable
ssh timeout 5
console timeout 0
management-access inside
threat-detection basic-threat
threat-detection statistics access-list
no threat-detection statistics tcp-intercept


class-map type regex match-any FTP_SITES
 match regex FTP_SITE1
 match regex FTP_SITE2


!−−− Class map created in order to match the server names !−−− of FTP sites to be blocked by regex.


class-map type inspect ftp match-all FTP_class_map
 match not server regex class FTP_SITES


!−−− Write an FTP inspect class map and match based on server !--- names, user name, FTP commands, and so on. Note that this !--- example allows the sites specified with the regex command !--- since it uses the match not command. If you need to block !--- specific FTP sites, use the match command without the  not  option.


class-map inspection_default
 match default-inspection-traffic

policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512

policy-map type inspect ftp FTP_INSPECT_POLICY
 parameters
 class FTP_class_map
  reset log


!−−− Policy map created in order to define the actions !--- such as drop, reset, or log.


policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect h323 h225
  inspect h323 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
  inspect icmp
  inspect ftp strict FTP_INSPECT_POLICY


!--- The FTP inspection is specified with strict option !--- followed by the name of policy.


service-policy global_policy global
prompt hostname context
Cryptochecksum:40cefb1189e8c9492ed7129c7577c477
: end

ASA 配置 8.x 与 ASDM 6.x

要配置正则表达式并将其应用于 MPF 以阻止特定 FTP 站点，请完成以下步骤：

1. 确定 FTP 服务器名称。

   FTP 检测引擎能够使用其他标准（如命令、文件名、文件类型、服务器和用户名）进行检测。此步骤使用服务器作为标准。FTP 检测引擎使用 FTP 站点传送的服务器 220 响应作为服务器值。此值可能不同于站点所使用的域名。此示例使用 Wireshark 来捕获传送到被检测站点的 FTP 数据包，以获取用在步骤 2 的正则表达式中的响应 220 值。



   例如，根据捕获情况来看，ftp://hp.com 的响应 220 值为 q5u0081c.atlanta.hp.com。

2. 创建正则表达式。

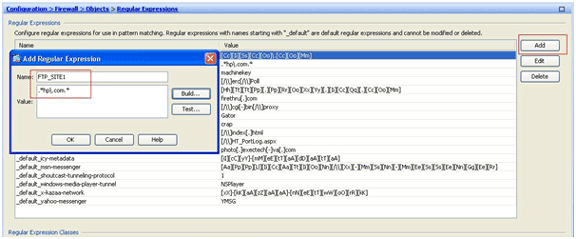

   选择 Configuration > Firewall > Objects > Regular Expressions，然后单击 Regular Expression 选项卡下的 Add，以便根据此步骤中的描述创建正则表达式：

   1. 创建正则表达式FTP_SITE1，以便与从ftp站点（例如，“。* hp\.com.*”）收到的响应220（如Wireshark中的数据包捕获或使用的任何其他工具中所示）匹配，然后单击OK。



      注意：您可以单击Build以获取有关如何创建更高级正则表达式的帮助。



   2. 创建正则表达式后，请单击 Apply。

3. 创建正则表达式类。

   选择 Configuration > Firewall > Objects > Regular Expressions，然后单击 Regular Expression Classes 部分下的 Add，以便根据此步骤中的描述创建正则表达式类：

   1. 创建正则表达式类 FTP_SITES，以匹配正则表达式 FTP_SITE1 和 FTP_SITE2 中的任何一个，然后单击 OK。



   2. 创建类映射后，请单击 Apply。



4. 检查由类映射识别出的流量。

   选择 Configuration > Firewall > Objects > Class Maps > FTP > Add，右键单击并选择 Add，以便创建类映射来检查此步骤中描述的各种正则表达式所识别出的 FTP 流量：

   1. 创建类映射 FTP_Block_Site，以便将 FTP 响应 220 与您所创建的正则表达式进行匹配。



   2. 如果要排除正则表达式中的指定站点，请单击 No Match 单选按钮。

   3. 在 Value 部分，选择正则表达式或正则表达式类。对于此步骤，请选择之前创建的类。

   4. 单击 Apply。

5. 为检查策略中的已匹配流量设置操作。

   选择 Configuration > Firewall > Objects > Inspect Maps > FTP> Add，以便创建检查策略，并根据需要为匹配的流量设置操作。



   1. 输入检查策略的名称和说明。（例如，FTP_INSPECT_POLICY。）

   2. 单击 Details。



   3. 单击 Inspections 选项卡。(1)

   4. 单击 Add。(2)

   5. 单击 Multiple matches 单选按钮，然后从下拉列表中选择流量类。(3)

   6. 选择需要启用或禁用的重置操作。此示例为不符合指定站点的所有 FTP 站点启用了 FTP 连接重置。(4)

   7. 依次单击 OK、OK 和 Apply。(5)

6. 将检查 FTP 策略应用于全局检查列表。

   1. 选择 Configuration > Firewall > Service Policy Rules。

   2. 在右侧选择 inspection_default 策略，然后单击 Edit。

   3. 在Rule Actions选项卡下(1)，单击FTP的Configure按钮。(2)

   4. 在 Select FTP Inspect Map 对话框中，选中 Use strict FTP 复选框，然后单击 FTP inspect map for fine control over inspection 单选按钮。

      此时会在列表中看到新的 FTP 检查策略 FTP_INSPECT_POLICY。

   5. 依次单击 OK、OK 和 Apply。



验证

使用本部分可确认配置能否正常运行。

命令输出解释程序（仅限注册用户）(OIT) 支持某些 show 命令。使用 OIT 可查看对 show 命令输出的分析。

• show running-config regex - 显示已配置的正则表达式。

  ciscoasa#show running-config	regex
  regex FTP_SITE1 "[Cc][Ii][Ss][Cc][Oo]\.[Cc][Oo][Mm]"
  regex FTP_SITE2 ".*hp\.com.*"

• show running-config class−map - 显示已配置的类映射。

  ciscoasa#show running-config class-map
  class-map type regex match-any FTP_SITES
   match regex FTP_SITE1
   match regex FTP_SITE2
  class-map type inspect ftp match-all FTP_Block_Site
   match not server regex class FTP_SITES
  class-map inspection_default
   match default-inspection-traffic
  !

• show running-config policy-map type inspect http - 显示用来检查已配置 HTTP 流量的策略映射。

  ciscoasa#show running-config policy-map type inspect ftp
  !
  policy-map type inspect ftp FTP_INSPECT_POLICY
   parameters
    mask-banner
    mask-syst-reply
   class FTP_Block_Site
    reset log
   !

• Show running-config policy-map - 显示所有策略映射配置及默认策略映射配置。

  ciscoasa#show running-config policy-map
  !
  policy-map type inspect dns preset_dns_map
   parameters
    message-length maximum 512
  policy-map type inspect ftp FTP_INSPECT_POLICY
   parameters
    mask-banner
    mask-syst-reply
   class FTP_Block_Site
    reset log
  policy-map global_policy
   class inspection_default
    inspect dns preset_dns_map
    inspect h323 h225
    inspect h323 ras
    inspect netbios
    inspect rsh
    inspect rtsp
    inspect skinny
    inspect esmtp
    inspect sqlnet
    inspect sunrpc
    inspect tftp
    inspect sip
    inspect xdmcp
    inspect ftp strict FTP_INSPECT_POLICY
  !

• show running-config service-policy—显示所有当前运行的服务策略配置。

  ciscoasa#show running-config service-policy
  service-policy global_policy global

故障排除

本部分提供的信息可用于对配置进行故障排除。

您可以使用 show service-policy 命令来验证检测引擎是否检查流量并正确保留或丢弃流量。

ciscoasa#show service-policy

Global policy:
  Service-policy: global_policy
    Class-map: inspection_default
      Inspect: dns preset_dns_map, packet 0, drop 0, reset-drop 0
      Inspect: h323 h225 _default_h323_map, packet 0, drop 0, reset-drop 0
      Inspect: h323 ras _default_h323_map, packet 0, drop 0, reset-drop 0
      Inspect: netbios, packet 0, drop 0, reset-drop 0
      Inspect: rsh, packet 0, drop 0, reset-drop 0
      Inspect: rtsp, packet 0, drop 0, reset-drop 0
      Inspect: skinny , packet 0, drop 0, reset-drop 0
      Inspect: esmtp _default_esmtp_map, packet 0, drop 0, reset-drop 0
      Inspect: sqlnet, packet 0, drop 0, reset-drop 0
      Inspect: sunrpc, packet 0, drop 0, reset-drop 0
      Inspect: tftp, packet 0, drop 0, reset-drop 0
      Inspect: sip , packet 0, drop 0, reset-drop 0
      Inspect: xdmcp, packet 0, drop 0, reset-drop 0
      Inspect: ftp strict FTP_INSPECT_POLICY, packet 40, drop 0, reset-drop 2
