背景

随着windows 7 操作系统的普及，伴随着新功能出现的同时，一些与其它厂商的兼容性问题也就出现了，下面我们就来讲述一个Cisco ASA 防火墙SSL VPN 与 windows7 的兼容性实际案例。

硬件及软件要求

SSLVPN 客户端： Windows XP SP2 with IE6 ,Windows7 with IE8
SSL VPN 服务器端： ASA5500 8.x with 3DES license

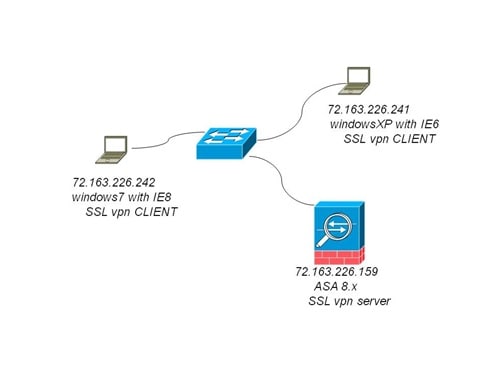

网络拓扑

问题描述

客户反映Windows7 无法打开ASA SSL VPN 登陆页面，如图4.1 。但WindowsXP 一切正常，如图4.2。

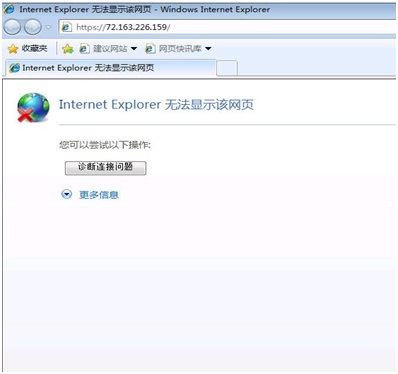

图4.1.

图4.2.

故障处理

出现此类问题时，我建议用户首先收集log 文件来找到蛛丝马迹，这也是我们处理问题解决问题的很好的敲门砖。

ciscoasa(config)#logging buffered debugging “ 将日志级别调成debugging 级别。”
ciscoasa(config)#logging buffer-size 1048576 “将日志buffer 容量扩大，已缓存更多的信息。”
ciscoasa(config)#logging on

此时让客户重新尝试用windows7 登陆ASA SSL VPN 首页，通过日志我们可以看到如下信息，请注意我将关键信息用粗体字标出

ciscoasa(config)#show log
%ASA-6-302013: Built inbound TCP connection 3 for outside:72.163.226.242/59371 (
72.163.226.242/59371) to identity:72.163.226.159/443 (72.163.226.159/443)
%ASA-6-725001: Starting SSL handshake with client outside:72.163.226.242/58911 for TLSv1 session.
%ASA-7-725010: Device supports the following 1 cipher(s).
%ASA-7-725011: Cipher[1] : DES-CBC-SHA
%ASA-7-725008: SSL client outside:72.163.226.242/58911 proposes the following 8 cipher(s).
%ASA-7-725011: Cipher[1] : AES128-SHA
%ASA-7-725011: Cipher[2] : AES256-SHA
%ASA-7-725011: Cipher[3] : RC4-SHA
%ASA-7-725011: Cipher[4] : DES-CBC3-SHA
%ASA-7-725011: Cipher[5] : DHE-DSS-AES128-SHA
%ASA-7-725011: Cipher[6] : DHE-DSS-AES256-SHA
%ASA-7-725011: Cipher[7] : EDH-DSS-DES-CBC3-SHA
%ASA-7-725011: Cipher[8] : RC4-MD5
%ASA-7-725014: SSL lib error. Function: SSL3_GET_CLIENT_HELLO Reason: no shared cipher
%ASA-6-302014: Teardown TCP connection 77 for outside:72.163.226.242/58911
to identity:72.163.226.159/443 duration 0:00:00 bytes 7 TCP Reset-I

同过以上信息我们可以注意到SSL 的加密算法的协商在ASA与Windows7 之间出现了不匹配。

下面我们需要通过show ssl 命令来确定ASA SSL 加密算法情况。通过下面的输出信息我们看到，只有DES-SHA1 加密算法被开启，而其它加密算法均已关闭。我将关键字用粗体字标出。

ciscoasa# show ssl
Accept connections using SSLv2, SSLv3 or TLSv1 and negotiate to SSLv3 or TLSv1
Start connections using SSLv3 and negotiate to SSLv3 or TLSv1
Enabled cipher order: des-sha1
Disabled ciphers: 3des-sha1 rc4-md5 rc4-sha1 aes128-sha1 aes256-sha1 null-sha1
--omitted--

到此时我们似乎已经有点眉目了，还记得吗？客户还曾经反映过WindowsXP 是没有任何问题的，那么我们让客户在用WindowsXP 登陆以下SSL VPN首页。我们再次收集一下日志。我将重点用粗体字标出。

ciscoasa#show log
%ASA-6-725001: Starting SSL handshake with client outside:72.163.226.170/4301 fo
r TLSv1 session.
%ASA-7-725010: Device supports the following 1 cipher(s).
%ASA-7-725011: Cipher[1] : DES-CBC-SHA
%ASA-7-725008: SSL client outside:72.163.226.170/4301 proposes the following 8 c
ipher(s).
%ASA-7-725011: Cipher[1] : RC4-MD5
%ASA-7-725011: Cipher[2] : RC4-SHA
%ASA-7-725011: Cipher[3] : DES-CBC3-SHA
%ASA-7-725011: Cipher[4] : DES-CBC-SHA
%ASA-7-725011: Cipher[5] : EXP-RC4-MD5
%ASA-7-725011: Cipher[6] : EXP-RC2-CBC-MD5
%ASA-7-725011: Cipher[7] : EDH-DSS-DES-CBC3-SHA
%ASA-7-725011: Cipher[8] : EDH-DSS-DES-CBC-SHA
%ASA-7-725012: Device chooses cipher : DES-CBC-SHA for the SSL session with clie
nt outside:72.163.226.170/4301
%ASA-6-725002: Device completed SSL handshake with client outside:72.163.226.170
/4300

目前问题根源已经明确，在协商SSL 加密算法的过程中， ASA SSL加密组只接受DES 加密，承载了IE8 的Windows7 关闭了DES SSL加密。而承载IE6 的WindowsXP 是打开SSL DES加密的。

到目前为止我们知道了问题的根源，那么我们就开始解决它:

我们要知道SSL 加密组在ASA上是可定制的，具体命令是 ssl encryption

ciscoasa(config)# ssl  encryption ?

configure mode commands/options:
  3des-sha1    Indicate use of 3des-sha1 for ssl encryption
  aes128-sha1  Indicate use of aes128-sha1 for ssl encryption
  aes256-sha1  Indicate use of aes256-sha1 for ssl encryption
  des-sha1     Indicate use of des-sha1 for ssl encryption
  null-sha1    Indicate use of null-sha1 for ssl encryption (NOTE: Data is NOT
               encrypted if this cipher is chosen)
  rc4-md5      Indicate use of rc4-md5 for ssl encryption
  rc4-sha1     Indicate use of rc4-sha1 for ssl encryption

既然有这个命令那么我们就看看客户到底定制了哪个SSL加密组：

ciscoasa(config)# show run ssl
ssl encryption des-sha1

果然如此，客户手工制定了SSL加密组在ASA ，Ok 我们就制定一组IE8 支持的加密组吧

ciscoasa(config)# ssl encryption aes128-sha1
ciscoasa(config)# show ssl
Accept connections using SSLv2, SSLv3 or TLSv1 and negotiate to SSLv3 or TLSv1
Start connections using SSLv3 and negotiate to SSLv3 or TLSv1
Enabled cipher order: aes128-sha1
Disabled ciphers: 3des-sha1 des-sha1 rc4-md5 rc4-sha1 aes256-sha1 null-sha1
--omitted--

再让客户用Windows7 /IE8 尝试登陆一次ASA SSL VPN首页。成功登陆，问题解决。让我们看看日志的体现：

%ASA-6-725001: Starting SSL handshake with client outside:72.163.226.242/61132 f
or TLSv1 session.
%ASA-7-725010: Device supports the following 1 cipher(s).
%ASA-7-725011: Cipher[1] : AES128-SHA
%ASA-7-725008: SSL client outside:72.163.226.242/61132 proposes the following 8
cipher(s).
%ASA-7-725011: Cipher[1] : AES128-SHA
%ASA-7-725011: Cipher[2] : AES256-SHA
%ASA-7-725011: Cipher[3] : RC4-SHA
%ASA-7-725011: Cipher[4] : DES-CBC3-SHA
%ASA-7-725011: Cipher[5] : DHE-DSS-AES128-SHA
%ASA-7-725011: Cipher[6] : DHE-DSS-AES256-SHA
%ASA-7-725011: Cipher[7] : EDH-DSS-DES-CBC3-SHA
%ASA-7-725011: Cipher[8] : RC4-MD5
%ASA-7-725012: Device chooses cipher : AES128-SHA for the SSL session with clien
t outside:72.163.226.242/61132
%ASA-6-725002: Device completed SSL handshake with client outside:72.163.226.242
/61132

在这里我要提一下ASA上SSL encryption 这条命令，默认情况下不需要刻意指定加密组，加密组会ASA 会去尝试匹配任何一个它支持的加密组，这是很多朋友没有注意的问题

关于此命令的更详细信息请参见以下连接：

http://www.cisco.com/en/US/docs/security/asa/asa80/command/reference/s8.html#wp1406272

结论

在承载了IE8 的Windows7中SSL加密组对于DES是关闭的，而在承载IE6 的WindowsXP中此SSL加密标准是开启的，而客户在ASA上人为限定了SSL 加密组只接受DES协商，这才导致了此次故障的发生。将ASA SSL 加密组设置为IE8 支持的SSL加密标准将可以解决此问题。
