简介

本文档介绍Firepower设备在高可用性(HA)模式下进行Firepower威胁防御(FTD)升级的过程。

先决条件

要求

建议掌握下列主题的相关知识：

Firepower Management Center (FMC)
FTD
Firepower设备(FXOS)

使用的组件

2个FPR4150
1个FS4000
1台PC

升级前的软件映像版本：

FMC 6.1.0-330
FTD主6.1.0-330
FTD辅助6.1.0-330
FXOS主2.0.1-37
FXOS辅助2.0.1-37

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

配置

网络图

Network topology

行动计划

任务1：验证必备条件

任务2：将映像上传到FMC和SSP

任务3：升级第一个FXOS机箱(2.0.1-37 -> 2.0.1-86)

任务4：交换FTD故障切换

任务5：升级第二个FXOS机箱(2.0.1-37 -> 2.0.1-86)

任务6：升级FMC(6.1.0-330 -> 6.1.0.1)

任务7：升级FTD高可用性对(6.1.0-330 -> 6.1.0.1)

任务8：将策略从FMC部署到FTD HA对

任务1.检验必备条件

请查阅FXOS兼容性指南，以确定以下各项之间的兼容性：

目标FTD软件版本和FXOS软件版本
Firepower硬件平台和FXOS软件版本

Cisco Firepower 4100/9300 FXOS兼容性

注：此步骤不适用于FP21xx和更早的平台。

检查目标版本的FXOS发行版本注释以确定FXOS升级路径：

Cisco Firepower 4100/9300 FXOS版本说明，2.0(1)

注：此步骤不适用于FP21xx和更早的平台。

请参阅FTD目标版本发行说明，以确定FTD升级路径：

Firepower系统版本说明，版本6.0.1.2

任务2.上传软件映像

在两个FCM上，上传FXOS映像(fxos-k9.2.0.1.86.SPA)。

在FMC上，上传FMC和FTD升级包：

对于FMC升级：Sourcefire_3D_Defense_Center_S3_Patch-6.1.0.1-53.sh
对于FTD升级：Cisco_FTD_SSP_Patch-6.1.0.1-53.sh

任务3.升级第一个FXOS机箱

注意：如果您将FXOS从1.1.4.x升级到2.x，请首先关闭FTD逻辑设备，升级FXOS，然后重新启用它。

注：此步骤不适用于FP21xx和更早的平台。

升级前：

FPR4100-4-A /system # show firmware monitor
FPRM:
    Package-Vers: 2.0(1.37)
    Upgrade-Status: Ready

Fabric Interconnect A:
    Package-Vers: 2.0(1.37)
    Upgrade-Status: Ready

Chassis 1:
    Server 1:
        Package-Vers: 2.0(1.37)
        Upgrade-Status: Ready

启动FXOS升级：

Available Updates

FXOS升级需要重新启动机箱：

Update Bundle Image

您可以从FXOS CLI监控FXOS升级。所有三个组件（FPRM、交换矩阵互联和机箱）都必须升级：

FPR4100-4-A# scope system
FPR4100-4-A /system # show firmware monitor
FPRM:
    Package-Vers: 2.0(1.37)
    Upgrade-Status: Upgrading

Fabric Interconnect A:
    Package-Vers: 2.0(1.37)
    Upgrade-Status: Ready

Chassis 1:
    Server 1:
        Package-Vers: 2.0(1.37)
        Upgrade-Status: Ready

注意：启动FXOS升级过程几分钟后，您将从FXOS CLI和GUI断开连接。几分钟后必须能够重新登录。

大约五分钟后，FPRM组件升级完成：

FPR4100-4-A /system # show firmware monitor
FPRM:
    Package-Vers: 2.0(1.86)
    Upgrade-Status: Ready

Fabric Interconnect A:
    Package-Vers: 2.0(1.37)
    Upgrade-Status: Upgrading

Chassis 1:
    Server 1:
        Package-Vers: 2.0(1.37)
        Upgrade-Status: Upgrading

约10分钟后，作为FXOS升级过程的一部分，Firepower设备会重新启动：

Please stand by while rebooting the system...
...
Restarting system.

重新启动后，升级过程将恢复：

FPR4100-4-A /system # show firmware monitor
FPRM:
    Package-Vers: 2.0(1.86)
    Upgrade-Status: Ready

Fabric Interconnect A:
    Package-Vers: 2.0(1.37)
    Upgrade-Status: Upgrading

Chassis 1:
    Server 1:
        Package-Vers: 2.0(1.37)
        Upgrade-Status: Upgrading

在总共大约30分钟后，FXOS升级完成：

FPR4100-4-A /system # show firmware monitor
FPRM:
    Package-Vers: 2.0(1.86)
    Upgrade-Status: Ready

Fabric Interconnect A:
    Package-Vers: 2.0(1.86)
    Upgrade-Status: Ready

Chassis 1:
    Server 1:
        Package-Vers: 2.0(1.86),2.0(1.37)
        Upgrade-Status: Ready

任务4.交换FTD故障切换状态

注：此步骤不适用于FP21xx和更早的平台。

在交换故障切换状态之前，请确保机箱上的FTD模块完全打开：

FPR4100-4-A# connect module 1 console
Firepower-module1>connect ftd
Connecting to ftd console... enter exit to return to bootCLI

> show high-availability config
Failover On
Failover unit Secondary
Failover LAN Interface: FOVER Ethernet1/8 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 3 of 1041 maximum
MAC Address Move Notification Interval not set
failover replication http
Version: Ours 9.6(2), Mate 9.6(2)
Serial Number: Ours FLM2006EQFW, Mate FLM2006EN9U
Last Failover at: 15:08:47 UTC Dec 17 2016
        This host: Secondary - Standby Ready
                Active time: 0 (sec)
                slot 0: UCSB-B200-M3-U hw/sw rev (0.0/9.6(2)) status (Up Sys)
                  Interface inside (192.168.75.112): Normal (Monitored)
                  Interface outside (192.168.76.112): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)
        Other host: Primary - Active
                Active time: 5163 (sec)
                  Interface inside (192.168.75.111): Normal (Monitored)
                  Interface outside (192.168.76.111): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)

Stateful Failover Logical Update Statistics
        Link : FOVER Ethernet1/8 (up)
        Stateful Obj    xmit       xerr       rcv        rerr
        General         65         0          68         4
        sys cmd         65         0          65         0
      ...

交换FTD故障切换状态。从活动FTD CLI:

> no failover active
        Switching to Standby

>

任务5.升级第二个FXOS机箱

类似于任务2，升级安装了新备用FTD的FXOS设备。完成此过程大约需要30分钟或更长时间。

注：此步骤不适用于FP21xx和更早的平台。

任务6.升级FMC软件

将FMC从6.1.0-330升级到6.1.0.1。

任务7.升级FTD HA对

升级前：

> show high-availability config
Failover On
Failover unit Primary
Failover LAN Interface: FOVER Ethernet1/8 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 3 of 1041 maximum
MAC Address Move Notification Interval not set
failover replication http
Version: Ours 9.6(2), Mate 9.6(2)
Serial Number: Ours FLM2006EN9U, Mate FLM2006EQFW
Last Failover at: 15:51:08 UTC Dec 17 2016
        This host: Primary - Standby Ready
                Active time: 0 (sec)
                slot 0: UCSB-B200-M3-U hw/sw rev (0.0/9.6(2)) status (Up Sys)
                  Interface inside (192.168.75.112): Normal (Monitored)
                  Interface outside (192.168.76.112): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)
        Other host: Secondary - Active
                Active time: 1724 (sec)
                  Interface inside (192.168.75.111): Normal (Monitored)
                  Interface outside (192.168.76.111): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)

Stateful Failover Logical Update Statistics
        Link : FOVER Ethernet1/8 (up)
        Stateful Obj    xmit       xerr       rcv        rerr
        General         6          0          9          0
        sys cmd         6          0          6          0
...

从FMC System > Updates菜单，启动FTD HA升级过程：

Updates

首先，升级主/备用FTD:

System

备用FTD模块使用新映像重新启动：

Remote Install

您可以从FXOS BootCLI模式验证FTD状态：

FPR4100-3-A# connect module 1 console
Firepower-module1> show services status
Services currently running:
Feature   | Instance ID    |     State  |          Up Since
-----------------------------------------------------------
ftd     | 001_JAD201200R4WLYCWO6 |   RUNNING  | :00:00:33

辅助/主用FTD CLI显示由于FTD模块之间的软件版本不匹配导致的警告消息：

firepower#
************WARNING****WARNING****WARNING********************************
Mate version 9.6(2) is not identical with ours 9.6(2)4
************WARNING****WARNING****WARNING********************************
Beginning configuration replication: Sending to mate.
End Configuration Replication to mate

FMC显示FTD设备已成功升级：

Remote Install

第二个FTD模块的升级开始：

Remote Install

在该过程结束时，FTD将使用新映像启动：

Remote Install

在后台，FMC使用内部用户enable_1，交换FTD故障切换状态，并暂时从FTD中删除故障切换配置：

firepower# show logging
Dec 17 2016 16:40:14: %ASA-5-111008: User 'enable_1' executed the 'no failover active' command.
Dec 17 2016 16:40:14: %ASA-5-111010: User 'enable_1', running 'N/A' from IP 0.0.0.0, executed 'no failover active'
Dec 17 2016 16:41:19: %ASA-5-111008: User 'enable_1' executed the 'clear configure failover' command.
Dec 17 2016 16:41:19: %ASA-5-111010: User 'enable_1', running 'N/A' from IP 0.0.0.0, executed 'clear configure failover'
Dec 17 2016 16:41:19: %ASA-5-111008: User 'enable_1' executed the 'copy /noconfirm running-config disk0:/modified-config.cfg' command.
Dec 17 2016 16:41:19: %ASA-5-111010: User 'enable_1', running 'N/A' from IP 0.0.0.0, executed 'copy /noconfirm running-config
 disk0:/modified-config.cfg'

firepower#
        Switching to Standby

firepower#

在本例中，整个FTD升级（两台设备）大约需要30分钟。

确认

此示例显示来自主FTD设备的FTD CLI验证：

> show high-availability config
Failover On
Failover unit Primary
Failover LAN Interface: FOVER Ethernet1/8 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 3 of 1041 maximum
MAC Address Move Notification Interval not set
failover replication http
Version: Ours 9.6(2)4, Mate 9.6(2)4
Serial Number: Ours FLM2006EN9U, Mate FLM2006EQFW
Last Failover at: 16:40:14 UTC Dec 17 2016
        This host: Primary - Active
                Active time: 1159 (sec)
                slot 0: UCSB-B200-M3-U hw/sw rev (0.0/9.6(2)4) status (Up Sys)
                  Interface inside (192.168.75.111): Normal (Monitored)
                  Interface outside (192.168.76.111): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)
        Other host: Secondary - Standby Ready
                Active time: 0 (sec)
                slot 0: UCSB-B200-M3-U hw/sw rev (0.0/9.6(2)4) status (Up Sys)
                  Interface inside (192.168.75.112): Normal (Monitored)
                  Interface outside (192.168.76.112): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)

Stateful Failover Logical Update Statistics
        Link : FOVER Ethernet1/8 (up)
        Stateful Obj    xmit       xerr       rcv        rerr
        General         68         0          67         0
...
>

此示例显示从辅助/备用FTD设备的FTD CLI验证：

> show high-availability config
Failover On
Failover unit Secondary
Failover LAN Interface: FOVER Ethernet1/8 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 3 of 1041 maximum
MAC Address Move Notification Interval not set
failover replication http
Version: Ours 9.6(2)4, Mate 9.6(2)4
Serial Number: Ours FLM2006EQFW, Mate FLM2006EN9U
Last Failover at: 16:52:43 UTC Dec 17 2016
        This host: Secondary - Standby Ready
                Active time: 0 (sec)
                slot 0: UCSB-B200-M3-U hw/sw rev (0.0/9.6(2)4) status (Up Sys)
                  Interface inside (192.168.75.112): Normal (Monitored)
                  Interface outside (192.168.76.112): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)
        Other host: Primary - Active
                Active time: 1169 (sec)
                  Interface inside (192.168.75.111): Normal (Monitored)
                  Interface outside (192.168.76.111): Normal (Monitored)
                  Interface diagnostic (0.0.0.0): Normal (Waiting)
                slot 1: snort rev (1.0)  status (up)
                slot 2: diskstatus rev (1.0)  status (up)

Stateful Failover Logical Update Statistics
        Link : FOVER Ethernet1/8 (up)
        Stateful Obj    xmit       xerr       rcv        rerr
        General         38         0          41         0
...
>

任务8.将策略部署到FTD HA对

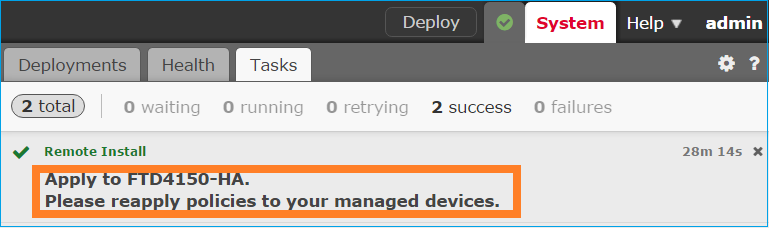

升级完成后，您需要将策略部署到HA对。FMC UI中显示以下内容：

Apply Update

部署策略：

Deploy Policies

确认

从FMC UI看到的已升级的FTD HA对：

Device Management

从FCM UI看到的已升级的FTD HA对：

Logical Devices

版本	发布日期	备注
2.0	08-May-2023	重新认证
1.0	17-Dec-2016	初始版本

升级Firepower设备上的FTD HA对

下载选项

非歧视性语言

关于此翻译

目录

简介

先决条件

要求

使用的组件

配置

网络图

任务1.检验必备条件

任务2.上传软件映像

任务3.升级第一个FXOS机箱

任务4.交换FTD故障切换状态

任务5.升级第二个FXOS机箱

任务6.升级FMC软件

任务7.升级FTD HA对

任务8.将策略部署到FTD HA对

相关信息

修订历史记录

由思科工程师提供

此文档是否有帮助?

联系我们

本文档适用于以下产品
