通过 CLI 配置交换机的 STP 设置

目标

生成树协议(STP)通过将链路选择性地设置为备用模式来防止环路，从而保护第2层广播域免受广播风暴的侵扰。在备用模式下，这些链路会暂时停止传输用户数据。在拓扑结构发生变化后，为了能够传输数据，链路会自动重新激活。

当主机之间存在备用路由时，就会发生网络环路。这些环路会导致第2层交换机无限地通过网络转发流量，从而降低网络效率。STP在网络上的终端之间提供唯一路径。这些路径消除了出现网络环路的可能性。当存在到主机的冗余链路以防止网络环路时，通常配置STP。

设备支持以下生成树协议版本：

  • 传统STP — 在任何两个终端站之间提供一条路径，避免并消除环路。
  • 快速STP(RSTP) — 检测网络拓扑以提供生成树的更快收敛。当网络拓扑结构自然是树形结构时，这种方法最有效，因此可能会实现更快的收敛。默认情况下启用RSTP。
  • 多个STP(MSTP)- MSTP基于RSTP。它会检测第2层环路，并尝试通过阻止涉及的端口传输流量来缓解环路。由于环路存在于每个第2层域上，因此当端口被阻塞以消除STP环路时，可能会出现这种情况。流量将转发到未被阻止的端口，并且不会转发到被阻止的端口。这并不是有效使用带宽的方法，因为阻塞的端口将始终处于未使用状态。

MSTP通过启用多个STP实例解决了此问题，因此可以在每个实例中分别检测和缓解环路。这使一个端口能够被一个或多个STP实例阻止，但是对于其他STP实例是非阻止的。如果不同的VLAN与不同的STP实例相关联，则其流量将根据其关联的MST实例的STP端口状态进行中继。这会提高带宽利用率。

本文旨在向您展示如何通过CLI在交换机上配置STP。

适用设备

  • Sx300系列
  • Sx350 系列
  • SG350X 系列
  • Sx500 系列
  • Sx550X 系列

软件版本

  • 1.4.7.06 — Sx300、Sx500
  • 2.2.8.04 — Sx350、SG350X、Sx550X

配置生成树属性

步骤1:登录到交换机控制台。默认用户名和密码为 cisco/cisco。如果已配置新的用户名或密码，请输入相应凭证。

注意：要了解如何通过SSH或Telnet访问SMB交换机CLI，请单击此处。

注意：这些命令可能因交换机的确切型号而异。在本例中，SG350X-48MP交换机通过Telnet访问。

第二步：在交换机的特权EXEC模式下，输入以下命令进入全局配置模式：

第三步：要在交换机上启用STP功能，请输入以下命令：

第四步：要配置要在交换机上运行的STP协议，请输入以下命令：

选项有：

  • stp — 传统STP在任何两个端点之间提供单一路径，消除和防止网络环路。
  • rstp - RSTP检测网络拓扑以提供生成树的更快收敛。默认情况下，此选项启用。
  • mst - MSTP基于RSTP。它会检测第2层环路，并尝试通过阻止涉及的端口传输流量来缓解环路。

注意：在本示例中，使用rstp。

第五步：要设置默认路径开销方法，请输入以下内容：

选项有：

  • long — 指定端口路径开销的值。范围为1至200000000。
  • short — 指定端口路径开销的值。范围为1至65535。

第六步：要配置交换机STP优先级（用于确定选择哪个网桥作为根网桥），请输入以下命令：

  • priority-number — 指定网桥优先级。范围为0至61440。

注意：在本例中，使用32768。

步骤7.（可选）要配置交换机向其他设备广播Hello消息的频率，请输入以下命令：

  • seconds — 指定生成树Hello时间（以秒为单位）。范围为1至10秒。默认值为 2 秒。

注意：在本示例中，使用默认的Hello时间（2秒）。

步骤8.（可选）要配置STP最大老化时间，请输入以下命令：

  • seconds — 指定生成树网桥的最大老化时间（以秒为单位）。范围为6至40秒。默认值为 20 秒。

注意：在本示例中，使用默认值20秒。

步骤9.（可选）要配置STP网桥转发时间（端口在进入转发状态之前保持侦听和学习状态的时间量），请输入以下命令：

  • seconds — 指定生成树转发时间（以秒为单位）。范围为4至30秒。默认值为 15 秒。

注意：在本示例中，使用默认值15秒。

步骤10.（可选）要启用STP环回保护，请输入以下命令：

注意：启用此功能会检查根端口或备用根端口是否收到网桥协议数据单元(BPDU)。在本示例中，STP环回保护已启用。

步骤 11输入exit命令返回特权执行模式：

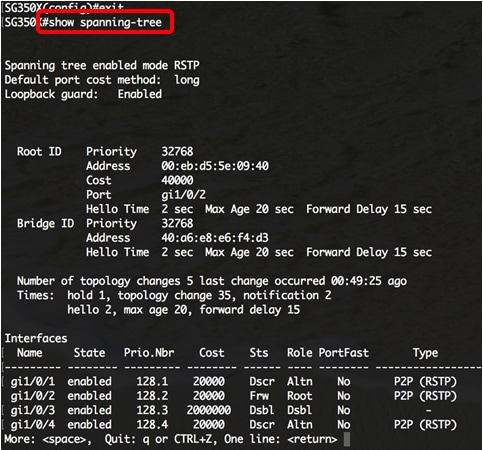

步骤12.（可选）要显示交换机上的STP设置，请输入以下命令：

步骤13.（可选）在交换机的特权EXEC模式下，输入以下命令，将配置的设置保存到启动配置文件中：

步骤 14： （可选）出现 Overwrite file [startup-config]… 提示后，按键盘上的 Y（表示“是”）或 N（表示“否”）。

现在，您应该已经通过CLI成功配置了交换机上的STP设置。
