使用ACI多站点交换矩阵配置站点间L3out
目录
简介
本文档介绍使用思科以应用为中心的基础设施(ACI)多站点交换矩阵进行站点间L3out配置的步骤。
先决条件
要求
Cisco 建议您了解以下主题：
- 功能性ACI多站点交换矩阵设置
- 外部路由器/连接
使用的组件
本文档中的信息基于：
-
多站点协调器(MSO)2.2(1)版或更高版本
-
ACI版本4.2(1)或更高版本
- MSO节点
- ACI交换矩阵
- Nexus 9000系列交换机(N9K)（终端主机和L3out外部设备模拟）
- Nexus 9000系列交换机(N9K)(站点间网络(ISN))
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。
背景信息
站点间L3out配置支持的方案
架构配置1
- 租户在站点（A和B）之间延伸。
- 虚拟路由和转发(VRF)在站点（A和B）之间延伸。
- 一个站点(A)的本地终端组(EPG)/网桥域(BD)。
- L3out本地到另一个站点(B)。
- L3out本地到站点(B)的外部EPG。
- 从MSO创建和配置合同。
架构配置2
- 租户在站点（A和B）之间延伸。
- VRF在站点（A和B）之间延伸。
- EPG/BD在站点（A和B）之间延伸。
- L3out本地到一个站点(B)。
- L3out本地到站点(B)的外部EPG。
- 合同配置可以从MSO完成，或者每个站点都通过应用策略基础设施控制器(APIC)创建本地合同，并在延伸EPG和L3out外部EPG之间本地连接。在这种情况下，由于本地合同关系和策略实施需要影子External_EPG，因此它会出现在站点A。
方案配置3
- 租户在站点（A和B）之间延伸。
- VRF在站点（A和B）之间延伸。
- EPG/BD在站点（A和B）之间延伸。
- L3out本地到一个站点(B)。
- L3out的外部EPG在站点（A和B）之间延伸。
- 合同配置可以从MSO完成，或每个站点都从APIC创建本地合同，并在延伸EPG和延伸外部EPG之间本地连接。
方案配置4
- 租户在站点（A和B）之间延伸。
- VRF在站点（A和B）之间延伸。
- EPG/BD本地到一个站点(A)或EPG/BD本地到每个站点（站点A中的EPG-A和站点B中的EPG-B）。
- L3out本地到一个站点(B)，或为了实现外部连接的冗余，您可以将L3out本地到每个站点（本地到站点A，本地到站点B）。
- L3out的外部EPG在站点（A和B）之间延伸。
- 合同配置可以从MSO完成，或每个站点具有从APIC创建的本地合同，并在延伸EPG和延伸外部EPG之间本地连接。
方案配置5（传输路由）
- 租户在站点（A和B）之间延伸。
- VRF在站点（A和B）之间延伸。
- L3out本地到每个站点（本地到站点A和本地到站点B）。
- 每个站点（A和B）的本地外部EPG。
- 合同配置可以从MSO完成，或每个站点具有从APIC创建的本地合同，并在外部EPG本地和影子外部EPG本地之间本地附加。
方案配置5（VRF间传输路由）
- 租户在站点（A和B）之间延伸。
- 本地到每个站点（A和B）的VRF。
- L3out本地到每个站点（本地到站点A和本地到站点B）。
- 每个站点（A和B）的本地外部EPG。
- 合同配置可以从MSO完成，或每个站点具有从APIC创建的本地合同，并在外部EPG本地和影子外部EPG本地之间本地附加。
配置
网络图
物理拓扑
逻辑拓扑
配置
在本示例中，我们使用Schema-config1。但是，此配置可以以类似方式完成（根据合同关系进行微小更改）其他受支持的架构配置，但拉伸对象需要位于拉伸模板而不是特定站点模板中。
配置架构配置1
- 租户在站点（A和B）之间延伸。
- VRF在站点（A和B）之间延伸。
- EPG/BD本地到一个站点(A)。
- L3out本地到另一个站点(B)。
- L3out本地到站点(B)的外部EPG。
- 从MSO创建合同和配置。
查看站点间L3Out准则和限制。
-
站点间L3out的配置不受支持：
-
站点中的组播接收器，通过另一站点L3out从外部源接收组播。站点中从外部源接收的组播从不发送到其他站点。当站点中的接收方从外部源接收组播时，必须在本地L3out上接收组播。
-
内部组播源使用PIM-SM任意源组播(ASM)将组播发送到外部接收器。 内部组播源必须能够从本地L3out到达外部交汇点(RP)。
-
巨型OverLay交换矩阵(GOLF)。
-
外部EPG的首选组。
-
配置交换矩阵策略
每个站点的交换矩阵策略是基本配置，因为这些策略配置链接到特定租户/EPG/静态端口绑定或L3out物理连接。使用交换矩阵策略的任何错误配置都可能导致来自APIC或MSO的逻辑配置失败，从而导致实验室设置中使用的所提供的交换矩阵策略配置失败。它有助于了解在MSO或APIC中链接到哪个对象的对象。

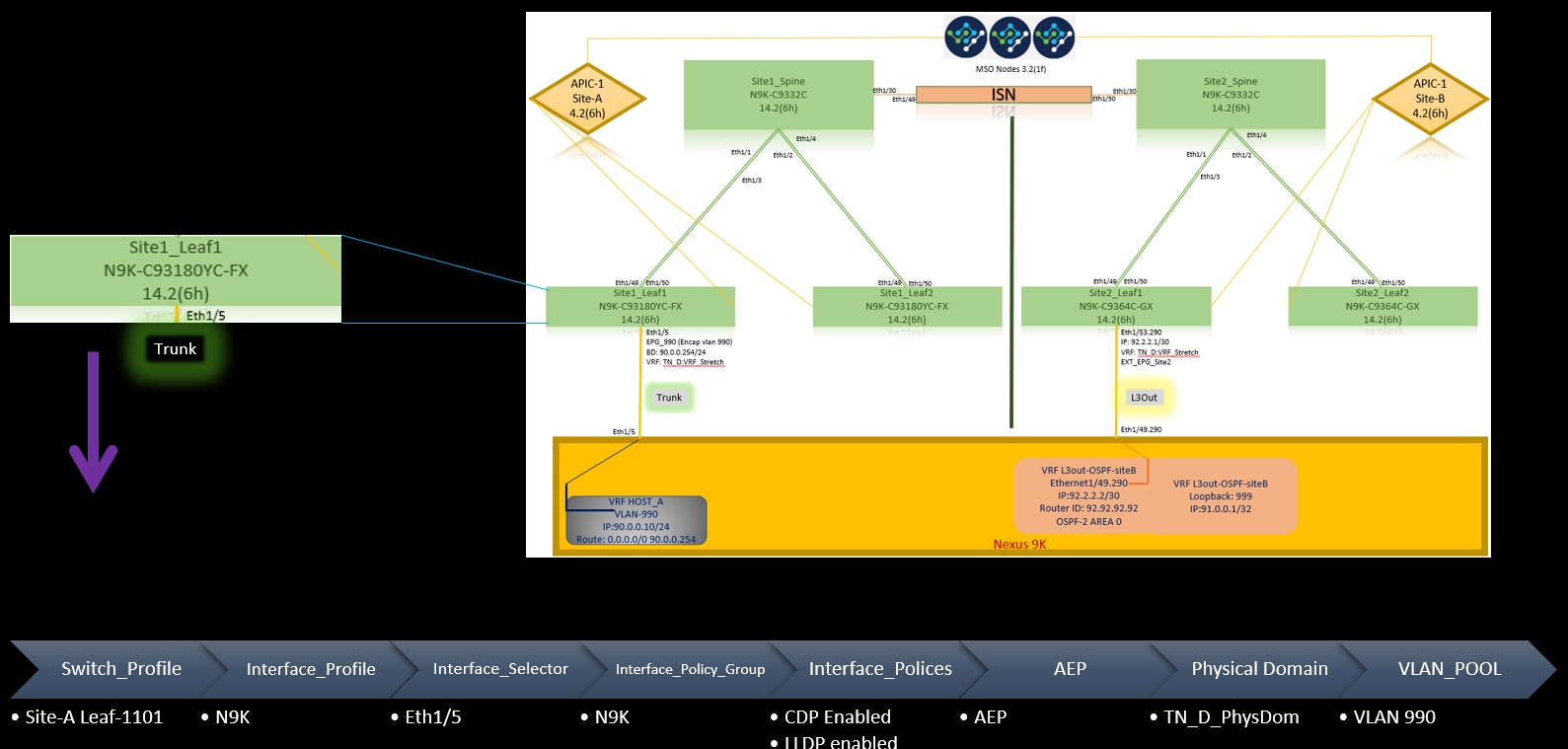

Host_A站点A的连接交换矩阵策略
站点B的L3out连接交换矩阵策略
可选步骤
一旦为各个连接设置了交换矩阵策略，您就可以确保从各个APIC集群发现并可访问所有枝叶/主干。接下来，您可以验证从MSO可到达的两个站点（APIC集群），并且多站点设置可操作（和IPN连接）。
配置RTEP/ETEP
可路由隧道终端池(RTEP)或外部隧道终端池(ETEP)是站点间L3out的必需配置。旧版本的MSO显示“可路由TEP池”，而较新版本的MSO显示“外部TEP池”，但两者同义。这些TEP池通过VRF“Overlay-1”用于边界网关协议(BGP)以太网VPN(EVPN)。
来自L3out的外部路由通过BGP EVPN通告到另一个站点。此RTEP/ETEP也用于远程枝叶配置，因此，如果APIC中已存在ETEP/RTEP配置，则必须将其导入MSO。
以下是从MSO GUI配置ETEP的步骤。由于版本为3.X MSO，因此它显示ETEP。ETEP池在每个站点必须唯一，并且不得与每个站点的任何内部EPG/BD子网重叠。
站点A
步骤1.在MSO GUI页面（在网页中打开多站点控制器）中，选择“基础设施”>“基础设施配置”。单击Configure Infra。
步骤2.在Configure Infra中，选择Site-A,Inside Site-A，选择pod-1。然后，在Pod-1内部，使用Site-A的外部TEP IP地址配置External TEP Pools。(在本例中为192.168.200.0/24)。 如果站点A中有多POD，请对其他Pod重复此步骤。

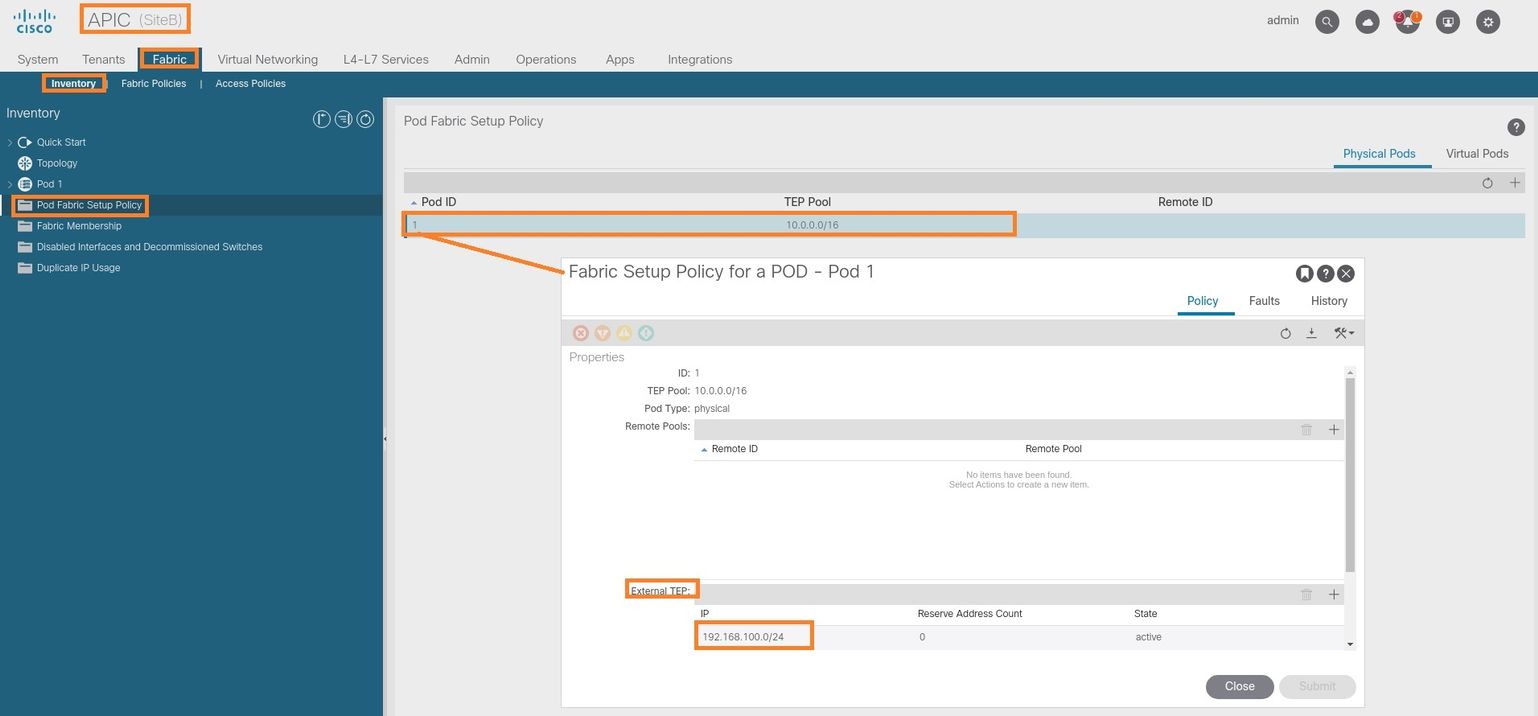

步骤3.要验证APIC GUI中ETEP池的配置，请选择Fabric > Inventory > Pod Fabric Setup Policy > Pod-ID(双击以打开[Fabric Setup Policy a POD-Pod-x])> External TEP。
您还可以使用以下命令验证配置：
moquery -c fabricExtRoutablePodSubnet
moquery -c fabricExtRoutablePodSubnet -f 'fabric.ExtRoutablePodSubnet.pool=="192.168.200.0/24"'
APIC1# moquery -c fabricExtRoutablePodSubnet Total Objects shown: 1 # fabric.ExtRoutablePodSubnet pool : 192.168.200.0/24 annotation : orchestrator:msc childAction : descr : dn : uni/controller/setuppol/setupp-1/extrtpodsubnet-[192.168.200.0/24] extMngdBy : lcOwn : local modTs : 2021-07-19T14:45:22.387+00:00 name : nameAlias : reserveAddressCount : 0 rn : extrtpodsubnet-[192.168.200.0/24] state : active status : uid : 0
站点B
步骤1.为站点B配置外部TEP池（与站点A的步骤相同） 在MSO GUI页面（在网页中打开多站点控制器）中，选择Infrastructure > Infra Configuration。单击配置基础设施。在配置基础设施内，选择站点B。在Site-B内，选择pod-1。然后，在Pod-1内，使用站点B的外部TEP IP地址配置External TEP Pools。(在本例中为192.168.100.0/24)。 如果您在站点B中有多POD，请对其他Pod重复此步骤。
步骤2.要验证APIC GUI中ETEP池的配置，请选择Fabric > Inventory > Pod Fabric Setup Policy > Pod-ID(双击以打开[Fabric Setup Policy a POD-Pod-x])> External TEP。
对于Site-B APIC，输入此命令以验证ETEP地址池。
apic1# moquery -c fabricExtRoutablePodSubnet -f 'fabric.ExtRoutablePodSubnet.pool=="192.168.100.0/24"' Total Objects shown: 1 # fabric.ExtRoutablePodSubnet pool : 192.168.100.0/24 annotation : orchestrator:msc <<< This means, configuration pushed from MSO. childAction : descr : dn : uni/controller/setuppol/setupp-1/extrtpodsubnet-[192.168.100.0/24] extMngdBy : lcOwn : local modTs : 2021-07-19T14:34:18.838+00:00 name : nameAlias : reserveAddressCount : 0 rn : extrtpodsubnet-[192.168.100.0/24] state : active status : uid : 0
配置Stretch租户

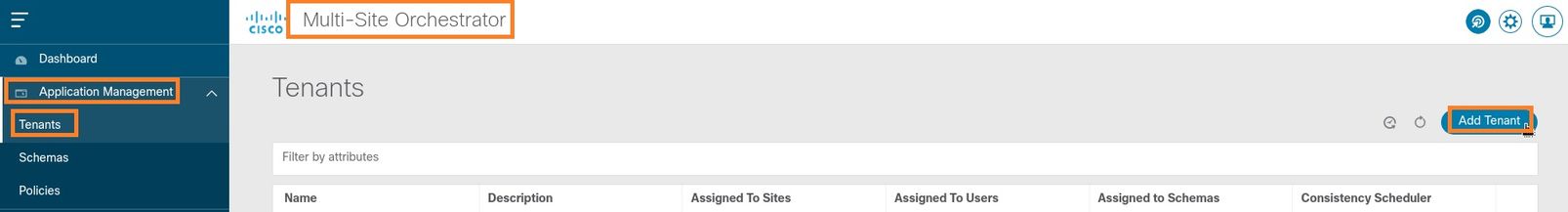

步骤1.在MSO GUI中，选择Application Management > Tenants。 单击“添加租户”。在本例中，租户名称为“TN_D”。
步骤2.在“显示名称”字段中，输入租户的名称。在“关联的站点”部分，选中“站点A”和“站点B”复选框。
步骤3.检验新租户“Tn_D”是否已创建。
逻辑视图
从MSO创建租户时，它基本上会在站点A和站点B创建租户。它是一个延伸租户。此租户的逻辑视图如本例所示。此逻辑视图有助于了解租户TN_D是站点A和站点B之间的扩展租户。
您可以验证每个站点的APIC中的逻辑视图。您可以看到站点A和站点B都显示已创建“TN_D”租户。

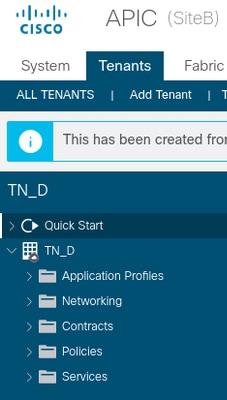

站点B中也创建了相同的拉伸租户“TN_D”。
此命令显示从MSO推送的租户，您可以将其用于验证目的。您可以在两个站点的APIC中运行此命令。
APIC1# moquery -c fvTenant -f 'fv.Tenant.name=="TN_D"' Total Objects shown: 1 # fv.Tenant name : TN_D annotation : orchestrator:msc childAction : descr : dn : uni/tn-TN_D extMngdBy : msc lcOwn : local modTs : 2021-09-17T21:42:52.218+00:00 monPolDn : uni/tn-common/monepg-default nameAlias : ownerKey : ownerTag : rn : tn-TN_D status : uid : 0
apic1# moquery -c fvTenant -f 'fv.Tenant.name=="TN_D"' Total Objects shown: 1 # fv.Tenant name : TN_D annotation : orchestrator:msc childAction : descr : dn : uni/tn-TN_D extMngdBy : msc lcOwn : local modTs : 2021-09-17T21:43:04.195+00:00 monPolDn : uni/tn-common/monepg-default nameAlias : ownerKey : ownerTag : rn : tn-TN_D status : uid : 0
配置方案
接下来，创建一个共有三个模板的架构：
- 站点A的模板：站点A的模板仅与站点A关联，因此该模板中的任何逻辑对象配置都只能推送到站点A的APIC。
- 站点B的模板：站点B的模板仅与站点B关联，因此该模板中的任何逻辑对象配置都只能推送到站点B的APIC。
- 拉伸模板：拉伸模板与两个站点关联，并且拉伸模板中的任何逻辑配置都可推送到APIC的两个站点。
创建架构
方案在MSO中具有本地意义，它不在APIC中创建任何对象。方案配置是每个配置的逻辑分离。您可以为同一租户使用多个架构，也可以在每个架构内使用多个模板。
例如，您可以为租户X的数据库服务器设置一个模式，而应用服务器为同一租户X使用不同的模式。这有助于分离每个与应用程序相关的特定配置，并且在您需要调试问题时非常容易。信息也很容易找到。
使用租户名称（例如TN_D_Schema）创建架构。 但是，不需要将架构名称以租户名称开头，您可以创建具有任何名称的架构。

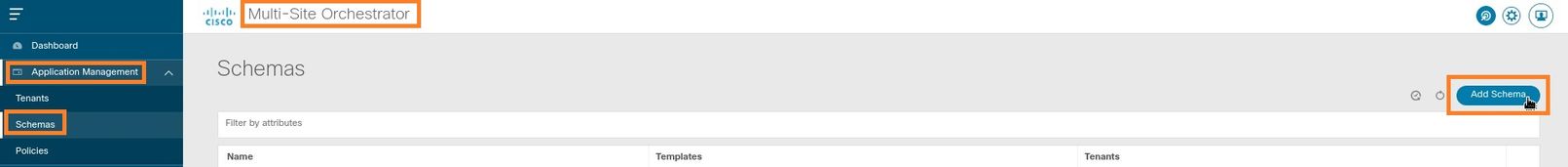

步骤1.选择应用程序管理>方案。单击“添加架构”。
步骤2.在“名称”字段中，输入方案的名称。在本例中，它是“TN_D_Schema”，但是，您可以保留适合您环境的任何名称。单击 Add。
步骤3.检验架构“TN_D_Schema”是否已创建。
创建站点A模板
步骤1.在架构内添加模板。
- 要创建模板，请单击已创建的架构下的模板。此时将显示“选择模板类型”对话框。
- 选择ACI Multi-cloud。
- 单击 Add。
步骤2.输入模板的名称。此模板特定于站点A，因此模板名称为“站点A模板”。 创建模板后，可以将特定租户附加到模板。在本例中，租户“TN_D”已附加。
配置模板
应用配置文件配置
步骤1.从您创建的方案中，选择Site-A模板。单击“添加应用配置文件”。
步骤2.在“显示名称”字段中，输入应用配置文件名App_Profile。
步骤3.下一步是创建EPG。要在应用配置文件下添加EPG，请点击Site-A模板下的Add EPG。您可以看到在EPG配置内创建了新EPG。
步骤4.为了将EPG与BD和VRF连接，您必须在EPG下添加BD和VRF。选择Site-A模板。在显示名称字段中，输入EPG的名称并附加新BD（您可以创建新BD或附加现有BD）。
请注意，您必须将VRF连接到BD，但VRF在本例中是拉伸的。您可以使用拉伸VRF创建拉伸模板，然后将该VRF附加到站点特定模板下的BD(在我们的例子中为站点A模板)。
创建拉伸模板
步骤1.要创建拉伸模板，请在TN_D_Schema下单击Templates。此时将显示“选择模板类型”对话框。选择ACI Multi-cloud。单击 Add。输入模板的名称“延伸模板”。（可以为拉伸模板输入任何名称。）
步骤2.选择“拉伸模板”并创建名为VRF_Stretch的VRF。（可以输入VRF的任何名称。）
BD是通过在Site-A模板下创建EPG而创建的，但没有附加VRF，因此您必须附加VRF，该VRF现在在延伸模板中创建。
步骤3.选择Site-A Template > BD_990。在“虚拟路由和转发”下拉列表中，选择VRF_Stretch。（您在本节步骤2中创建的。）
附加模板
下一步是仅将Site-A模板附加Site-A，并且拉伸模板需要附加到两个站点。单击Deploy to site inside the schema，以将模板部署到各个站点。
步骤1.单击TN_D_Schema > SITES下的+号将站点添加到模板。在分配到模板下拉列表中，选择相应站点的相应模板。
步骤2.您可以看到站点A现在已创建EPG和BD，但站点B没有创建相同的EPG/BD，因为这些配置仅适用于来自MSO的站点A。但是，您可以看到VRF是在拉伸模板中创建的，因此在两个站点中创建。
步骤3.使用这些命令检验配置。
APIC1# moquery -c fvAEPg -f 'fv.AEPg.name=="EPG_990"' Total Objects shown: 1 # fv.AEPg name : EPG_990 annotation : orchestrator:msc childAction : configIssues : configSt : applied descr : dn : uni/tn-TN_D/ap-App_Profile/epg-EPG_990 exceptionTag : extMngdBy : floodOnEncap : disabled fwdCtrl : hasMcastSource : no isAttrBasedEPg : no isSharedSrvMsiteEPg : no lcOwn : local matchT : AtleastOne modTs : 2021-09-18T08:26:49.906+00:00 monPolDn : uni/tn-common/monepg-default nameAlias : pcEnfPref : unenforced pcTag : 32770 prefGrMemb : exclude prio : unspecified rn : epg-EPG_990 scope : 2850817 shutdown : no status : triggerSt : triggerable txId : 1152921504609182523 uid : 0
APIC1# moquery -c fvBD -f 'fv.BD.name=="BD_990"'
Total Objects shown: 1
# fv.BD
name : BD_990
OptimizeWanBandwidth : yes
annotation : orchestrator:msc
arpFlood : yes
bcastP : 225.0.56.224
childAction :
configIssues :
descr :
dn : uni/tn-TN_D/BD-BD_990
epClear : no
epMoveDetectMode :
extMngdBy :
hostBasedRouting : no
intersiteBumTrafficAllow : yes
intersiteL2Stretch : yes
ipLearning : yes
ipv6McastAllow : no
lcOwn : local
limitIpLearnToSubnets : yes
llAddr : ::
mac : 00:22:BD:F8:19:FF
mcastAllow : no
modTs : 2021-09-18T08:26:49.906+00:00
monPolDn : uni/tn-common/monepg-default
mtu : inherit
multiDstPktAct : bd-flood
nameAlias :
ownerKey :
ownerTag :
pcTag : 16387
rn : BD-BD_990
scope : 2850817
seg : 16580488
status :
type : regular
uid : 0
unicastRoute : yes
unkMacUcastAct : proxy
unkMcastAct : flood
v6unkMcastAct : flood
vmac : not-applicable
: 0
APIC1# moquery -c fvCtx -f 'fv.Ctx.name=="VRF_Stretch"' Total Objects shown: 1 # fv.Ctx name : VRF_Stretch annotation : orchestrator:msc bdEnforcedEnable : no childAction : descr : dn : uni/tn-TN_D/ctx-VRF_Stretch extMngdBy : ipDataPlaneLearning : enabled knwMcastAct : permit lcOwn : local modTs : 2021-09-18T08:26:58.185+00:00 monPolDn : uni/tn-common/monepg-default nameAlias : ownerKey : ownerTag : pcEnfDir : ingress pcEnfDirUpdated : yes pcEnfPref : enforced pcTag : 16386 rn : ctx-VRF_Stretch scope : 2850817 seg : 2850817 status : uid : 0
配置静态端口绑定
现在，您可以在EPG“EPG_990”下配置静态端口绑定，也可以使用VRF HOST_A配置N9K（基本上是模拟HOST_A）。 ACI端静态端口绑定配置将首先完成。
步骤1.在EPG_990下添加物理域。
- 从您创建的架构中，选择Site-A Template > EPG_990。
- 在“模板属性”框中，单击添加域。
- 在“添加域”对话框中，从下拉列表中选择以下选项：
- 域关联类型 — 物理
- 域配置文件- TN_D_PhysDom
- 部署即时性 — 即时
- 解决方案即时性 — 即时
- Click Save.
步骤2.添加静态端口(Site1_Leaf1 eth1/5)。
- 从您创建的架构中，选择Site-A Template > EPG_990。
- 在“模板属性”框中，单击添加静态端口。
- 在“在PC、VPC或接口上添加静态EPG”对话框中，选择Node-101 eth1/5并分配VLAN 990。
步骤3.确保在EPG_990下添加静态端口和物理域。
使用以下命令验证静态路径绑定：
APIC1# moquery -c fvStPathAtt -f 'fv.StPathAtt.pathName=="eth1/5"' | grep EPG_990 -A 10 -B 5 # fv.StPathAtt pathName : eth1/5 childAction : descr : dn : uni/epp/fv-[uni/tn-TN_D/ap-App_Profile/epg-EPG_990]/node-1101/stpathatt-[eth1/5] lcOwn : local modTs : 2021-09-19T06:16:46.226+00:00 monPolDn : uni/tn-common/monepg-default name : nameAlias : ownerKey : ownerTag : rn : stpathatt-[eth1/5] status :
配置BD
步骤1.在BD下添加子网/IP（HOST_A使用BD IP作为网关）。
- 从您创建的架构中，选择Site-A Template > BD_990。
- 单击Add Subnet。
- 在添加新子网对话框中，输入网关IP地址，然后单击外部通告单选按钮。
步骤2.使用此命令检验子网是否已添加到APIC1 Site-A中。
APIC1# moquery -c fvSubnet -f 'fv.Subnet.ip=="90.0.0.254/24"' Total Objects shown: 1 # fv.Subnet ip : 90.0.0.254/24 annotation : orchestrator:msc childAction : ctrl : nd descr : dn : uni/tn-TN_D/BD-BD_990/subnet-[90.0.0.254/24] extMngdBy : lcOwn : local modTs : 2021-09-19T06:33:19.943+00:00 monPolDn : uni/tn-common/monepg-default name : nameAlias : preferred : no rn : subnet-[90.0.0.254/24] scope : public status : uid : 0 virtual : no

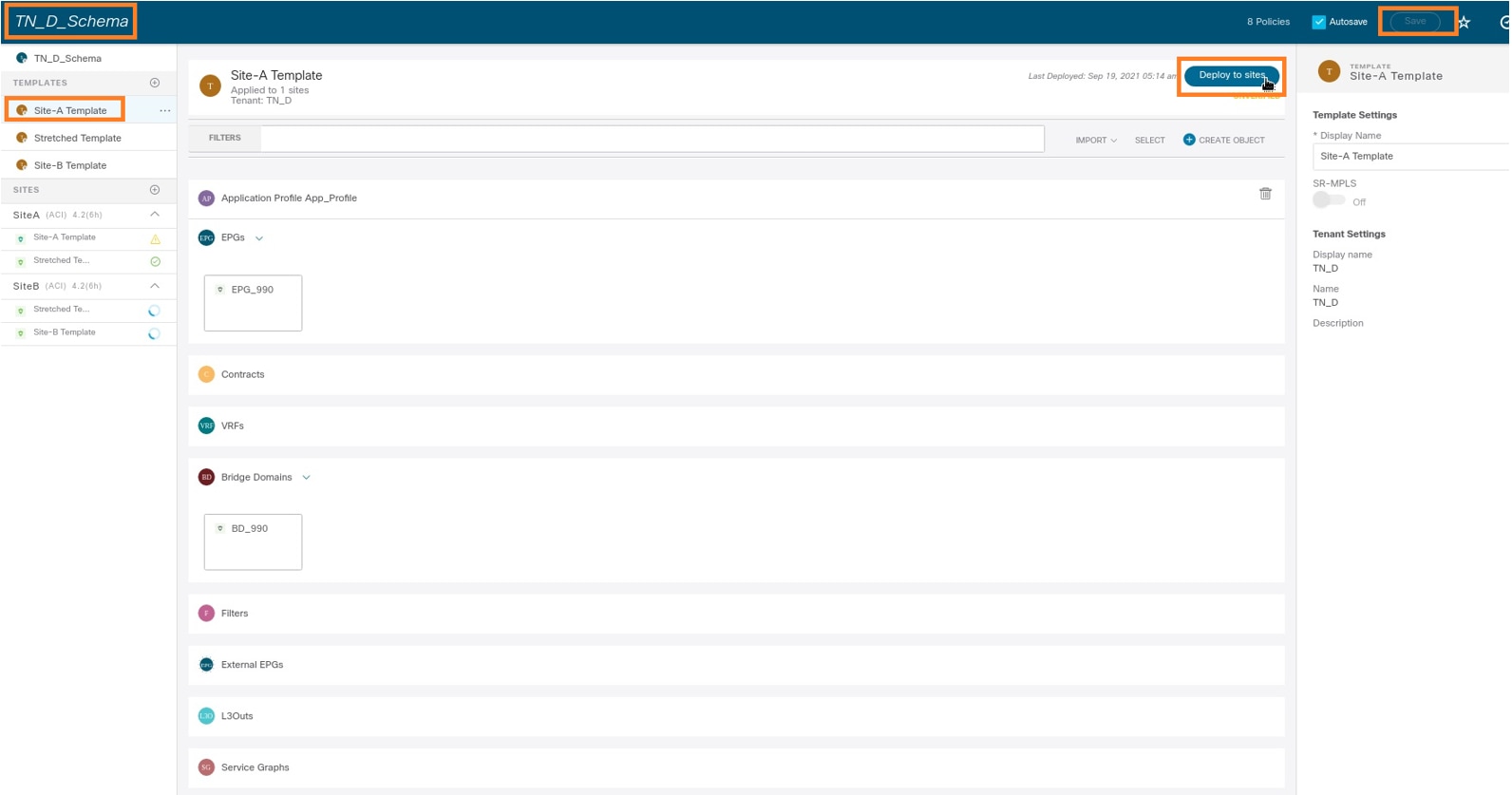

步骤3.部署Site-A模板。
- 从您创建的架构中，选择Site-A Template。
- 单击“部署到站点”。
配置主机A(N9K)
使用VRF HOST_A配置N9K设备。完成N9K配置后，您可以看到ACI枝叶BD任播地址（HOST_A的网关）现在可通过ICMP(ping)到达。
在ACI操作选项卡中，您可以看到90.0.0.10（HOST_A IP地址）已获知。
创建站点B模板
步骤1.从您创建的方案中，选择TEMPLATES。单击+号，然后创建名为Site-B Template的模板。
配置站点B L3out
创建L3out并连接VRF_Stretch。您必须从MSO创建L3out对象，其余L3out配置需要从APIC完成（因为L3out参数在MSO中不可用）。 此外，从MSO创建外部EPG（仅在站点B模板中，因为外部EPG不延伸）。
步骤1.从您创建的方案中，选择Site-B Template。在“显示名称”字段中，输入L3out_OSPF_siteB。在虚拟路由和转发下拉列表中，选择VRF_Stretch。
创建外部EPG
步骤1.从您创建的方案中，选择Site-B Template。单击Add External EPG。
步骤2.将L3out与外部EPG连接。
- 从您创建的架构中，选择Site-B Template。
- 在“显示名称”字段中，输入EXT_EPG_Site2。
- 在分类子网字段中，输入0.0.0.0/0作为外部EPG的外部子网。
其余L3out配置从APIC（站点B）完成。
步骤3.添加L3域，启用OSPF协议，并使用常规区域0配置OSPF。
- 从Site-B的APIC-1，选择TN_D > Networking > L3out-OSPF-siteB > Policy > Main。
- 在L3域下拉列表中，选择TN_D_L3Dom。
- 选中启用BGP/EIGRP/OSPF的OSPF复选框。
- 在OSPF区域ID字段中，输入0。
- 在OSPF区域类型中，选择常规区域。
- 单击“Submit”。
步骤4.创建节点配置文件。
- 从Site-B的APIC-1，选择TN_D > Networking > L3Outs > L3Out-OSPF-siteB > Logical Node Profiles。
- 单击“创建节点配置文件”。
步骤5.选择交换机Site2_Leaf1作为站点B的节点。
- 从Site-B的APIC-1，选择TN_D > Networking > L3Outs > L3Out-OSPF-siteB > Logical Node Profiles > Create Node Profile。
- 在“名称”字段中，输入Site2_Leaf1。
- 单击+号添加节点。
- 使用路由器ID IP地址添加Pod-2节点101。
步骤6.添加接口配置文件(外部VLAN为920（SVI创建）)。
- 从Site-B的APIC-1，选择TN_D > Networking > L3Outs > L3out-OSPF-SiteB > Logical Interface Profiles。
- 右键单击并添加接口配置文件。
- 选择Routed Sub-Interfaces。
- 配置IP地址、MTU和VLAN-920。
步骤7.创建OSPF策略（点对点网络）。
- 从Site-B的APIC-1中，选择TN_D > Networking > L3Outs > L3Out-OSPF-siteB > Logical Interface Profiles。
- 右键单击并选择Create OSPF Interface Profile。
- 选择屏幕截图中显示的选项，然后单击“提交”。
步骤8.检验在TN_D > Networking > L3Outs > L3Out-OSPF-siteB > Logical Interface Profiles >（接口配置文件）> OSPF Interface Profile下附加的OSPF接口配置文件策略。

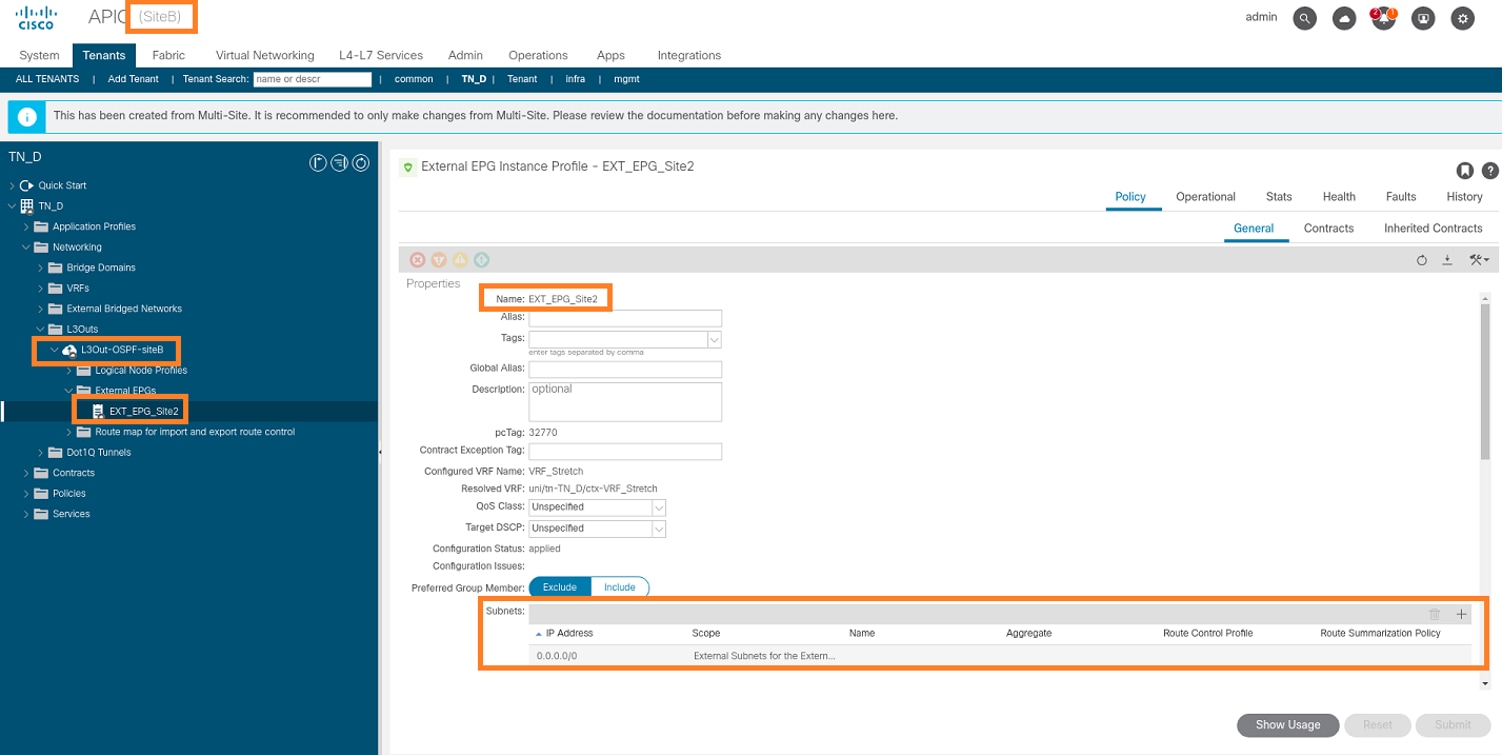

步骤9.验证外部EPG“EXT_EPG_Site2”是否由MSO创建。从Site-B的APIC-1，选择TN_D > L3Outs > L3Out-OSPF-siteB > External EPGs > EXT_EPG_Site2。
配置外部N9K（站点B）
在N9K配置(VRF L3out-OSPF-siteB)后，我们可以看到N9K与ACI枝叶（位于站点B）之间已建立OSPF邻居关系。
验证OSPF邻居关系已建立且UP（完全状态）。
从站点B的APIC-1，选择TN_D > Networking > L3Outs > L3Out-OSPF-siteB > Logical Node Profiles > Logical Interface Profiles > Configured Nodes > topology/pod01/node-1101 > OSPF for VRF_DVRF_Switch > Neighbor ID state > Full。
您还可以在N9K中检查OSPF邻居关系。此外，您还能ping通ACI枝叶IP（站点B）。
此时，站点A的Host_A配置和站点B的L3out配置已完成。
将站点B L3out连接到站点A EPG(BD)
接下来，您可以从MSO将Site-B L3out连接到Site-A BD-990。请注意，左侧列有两个部分：1)模板和2)站点。
步骤1.在“站点”的第二部分，您可以看到每个站点附加的模板。将L3out附加到“Site-A Template”时，您基本上是从“Sites”部分内已附加的模板附加。
但是，在部署模板时，请从“模板”>“站点 — A模板”部分进行部署，然后选择保存/部署到站点。
步骤2.从主模板“Site-A Template”（站点A模板）的第一部分“Templates”（模板）部署。
配置合同
您需要在站点B的外部EPG和站点A的内部EPG_990之间签订合同。因此，您可以先从MSO创建合同，然后将其附加到两个EPG。
思科以应用为中心的基础设施 — 思科ACI合同指南可帮助理解合同。通常，内部EPG配置为提供商，而外部EPG配置为消费者。
创建合同
步骤1.从TN_D_Schema中，选择“拉伸模板”>“合同”。单击 添加合同。
步骤2.添加过滤器以允许所有流量。
- 从TN_D_Schema中，选择“延伸模板”>“合同”。
- 添加合同时应：
- 显示姓名：站点间L3输出合同
- 范围： VRF
第三步：
- 从TN_D_Schema中，选择“延伸模板”>“过滤器”。
- 在“显示名称”字段中，输入“允许所有流量”。
- 单击Add Entry。系统随即会显示“添加条目”对话框。
- 在“名称”字段中，输入Any_Traffic。
- 在Ether Type下拉列表中，选择未指定以允许所有流量。
- Click Save.
步骤4.将合同作为“消费者”（在站点B模板中）添加到外部EPG（部署到站点）。
- 从TN_D_Schema中，选择Site-B Template > EXT_EPG_Site2。
- 单击“添加合同”。系统随即会显示“添加合同”对话框。
- 在“合同”字段中，输入Intersite-L3out-Contract。
- 在“类型”下拉列表中，选择消费者。
步骤5.将合同作为“提供商”（在Site-A模板中）添加到内部EPG“EPG_990”（部署到站点）。
- 从TN_D_Schema中，选择Site-A Template > EPG_990。
- 单击“添加合同”。系统随即会显示“添加合同”对话框。
- 在“Contract”(合同)字段中，输入Intersite-L3out-Contract。
- 在“类型”下拉列表中，选择“提供程序”。
一旦添加合同，您就会看到在站点A创建的“影子L3out /外部EPG”。
您还可以看到，“Shadow EPG_990和BD_990”也是在站点B上创建的。
步骤6.输入这些命令以检验Site-B APIC。
apic1# moquery -c fvAEPg -f 'fv.AEPg.name=="EPG_990"' Total Objects shown: 1 # fv.AEPg name : EPG_990 annotation : orchestrator:msc childAction : configIssues : configSt : applied descr : dn : uni/tn-TN_D/ap-App_Profile/epg-EPG_990 exceptionTag : extMngdBy : floodOnEncap : disabled fwdCtrl : hasMcastSource : no isAttrBasedEPg : no isSharedSrvMsiteEPg : no lcOwn : local matchT : AtleastOne modTs : 2021-09-19T18:47:53.374+00:00 monPolDn : uni/tn-common/monepg-default nameAlias : pcEnfPref : unenforced pcTag : 49153 <<< Note that pcTag is different for shadow EPG. prefGrMemb : exclude prio : unspecified rn : epg-EPG_990 scope : 2686978 shutdown : no status : triggerSt : triggerable txId : 1152921504609244629 uid : 0
apic1# moquery -c fvBD -f 'fv.BD.name==\"BD_990\"' Total Objects shown: 1 # fv.BD name : BD_990 OptimizeWanBandwidth : yes annotation : orchestrator:msc arpFlood : yes bcastP : 225.0.181.192 childAction : configIssues : descr : dn : uni/tn-TN_D/BD-BD_990 epClear : no epMoveDetectMode : extMngdBy : hostBasedRouting : no intersiteBumTrafficAllow : yes intersiteL2Stretch : yes ipLearning : yes ipv6McastAllow : no lcOwn : local limitIpLearnToSubnets : yes llAddr : :: mac : 00:22:BD:F8:19:FF mcastAllow : no modTs : 2021-09-19T18:47:53.374+00:00 monPolDn : uni/tn-common/monepg-default mtu : inherit multiDstPktAct : bd-flood nameAlias : ownerKey : ownerTag : pcTag : 32771 rn : BD-BD_990 scope : 2686978 seg : 15957972 status : type : regular uid : 0 unicastRoute : yes unkMacUcastAct : proxy unkMcastAct : flood v6unkMcastAct : flood vmac : not-applicable
步骤7.检查并检验外部设备N9K配置。
验证
使用本部分可确认配置能否正常运行。
终端学习
验证Site-A终端已作为终端在Site1_Leaf1中获知。
Site1_Leaf1# show endpoint interface ethernet 1/5
Legend:
s - arp H - vtep V - vpc-attached p - peer-aged
R - peer-attached-rl B - bounce S - static M - span
D - bounce-to-proxy O - peer-attached a - local-aged m - svc-mgr
L - local E - shared-service
+-----------------------------------+---------------+-----------------+--------------+-------------+
VLAN/ Encap MAC Address MAC Info/ Interface
Domain VLAN IP Address IP Info
+-----------------------------------+---------------+-----------------+--------------+-------------+
18 vlan-990 c014.fe5e.1407 L eth1/5
TN_D:VRF_Stretch vlan-990 90.0.0.10 L eth1/5
ETEP/RTEP验证
站点_A枝叶。
Site1_Leaf1# show ip interface brief vrf overlay-1
IP Interface Status for VRF "overlay-1"(4)
Interface Address Interface Status
eth1/49 unassigned protocol-up/link-up/admin-up
eth1/49.7 unnumbered protocol-up/link-up/admin-up
(lo0)
eth1/50 unassigned protocol-up/link-up/admin-up
eth1/50.8 unnumbered protocol-up/link-up/admin-up
(lo0)
eth1/51 unassigned protocol-down/link-down/admin-up
eth1/52 unassigned protocol-down/link-down/admin-up
eth1/53 unassigned protocol-down/link-down/admin-up
eth1/54 unassigned protocol-down/link-down/admin-up
vlan9 10.0.0.30/27 protocol-up/link-up/admin-up
lo0 10.0.80.64/32 protocol-up/link-up/admin-up
lo1 10.0.8.67/32 protocol-up/link-up/admin-up
lo8 192.168.200.225/32 protocol-up/link-up/admin-up <<<<< IP from ETEP site-A
lo1023 10.0.0.32/32 protocol-up/link-up/admin-up
Site2_Leaf1# show ip interface brief vrf overlay-1
IP Interface Status for VRF "overlay-1"(4)
Interface Address Interface Status
eth1/49 unassigned protocol-up/link-up/admin-up
eth1/49.16 unnumbered protocol-up/link-up/admin-up
(lo0)
eth1/50 unassigned protocol-up/link-up/admin-up
eth1/50.17 unnumbered protocol-up/link-up/admin-up
(lo0)
eth1/51 unassigned protocol-down/link-down/admin-up
eth1/52 unassigned protocol-down/link-down/admin-up
eth1/54 unassigned protocol-down/link-down/admin-up
eth1/55 unassigned protocol-down/link-down/admin-up
eth1/56 unassigned protocol-down/link-down/admin-up
eth1/57 unassigned protocol-down/link-down/admin-up
eth1/58 unassigned protocol-down/link-down/admin-up
eth1/59 unassigned protocol-down/link-down/admin-up
eth1/60 unassigned protocol-down/link-down/admin-up
eth1/61 unassigned protocol-down/link-down/admin-up
eth1/62 unassigned protocol-down/link-down/admin-up
eth1/63 unassigned protocol-down/link-down/admin-up
eth1/64 unassigned protocol-down/link-down/admin-up
vlan18 10.0.0.30/27 protocol-up/link-up/admin-up
lo0 10.0.72.64/32 protocol-up/link-up/admin-up
lo1 10.0.80.67/32 protocol-up/link-up/admin-up
lo6 192.168.100.225/32 protocol-up/link-up/admin-up <<<<< IP from ETEP site-B
lo1023 10.0.0.32/32 protocol-up/link-up/admin-up
ICMP可达性
从HOST_A对外部设备的WAN IP地址执行ping操作。
Ping外部设备环回地址。
路由验证
检验外部设备的WAN IP地址或环回子网路由是否存在于路由表中。当您在“Site1_Leaf1”中检查外部设备子网的下一跳时，它是枝叶“Site2-Leaf1”的外部TEP IP。
Site1_Leaf1# show ip route 92.2.2.2 vrf TN_D:VRF_Stretch
IP Route Table for VRF "TN_D:VRF_Stretch"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%' in via output denotes VRF
92.2.2.0/30, ubest/mbest: 1/0
*via 192.168.100.225%overlay-1, [200/0], 5d23h, bgp-65001, internal, tag 65001 <<<< Note that next hope is External TEP pool (ETEP) ip address of Site-B.
recursive next hop: 192.168.100.225/32%overlay-1
Site1_Leaf1# show ip route 91.0.0.1 vrf TN_D:VRF_Stretch
IP Route Table for VRF "TN_D:VRF_Stretch"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%' in via output denotes VRF
91.0.0.1/32, ubest/mbest: 1/0
*via 192.168.100.225%overlay-1, [200/2], 5d23h, bgp-65001, internal, tag 65001 <<<< Note that next hope is External TEP pool (ETEP) ip address of Site-B.
recursive next hop: 192.168.100.225/32%overlay-1
故障排除
本部分提供的信息可用于对配置进行故障排除。
站点2_枝叶1
BGP地址系列路由在TN_D:VRF_stretch和Overlay-1之间导入/导出。
Site2_Leaf1# show system internal epm vrf TN_D:VRF_Stretch
+--------------------------------+--------+----------+----------+------+--------
VRF Type VRF vnid Context ID Status Endpoint
Count
+--------------------------------+--------+----------+----------+------+--------
TN_D:VRF_Stretch Tenant 2686978 46 Up 1
Site2_Leaf1# show vrf TN_D:VRF_Stretch detail
VRF-Name: TN_D:VRF_Stretch, VRF-ID: 46, State: Up
VPNID: unknown
RD: 1101:2686978
Max Routes: 0 Mid-Threshold: 0
Table-ID: 0x8000002e, AF: IPv6, Fwd-ID: 0x8000002e, State: Up
Table-ID: 0x0000002e, AF: IPv4, Fwd-ID: 0x0000002e, State: Up
Site2_Leaf1# vsh
Site2_Leaf1# show bgp vpnv4 unicast 91.0.0.1 vrf TN_D:VRF_Stretch BGP routing table information for VRF overlay-1, address family VPNv4 Unicast Route Distinguisher: 1101:2686978 (VRF TN_D:VRF_Stretch) BGP routing table entry for 91.0.0.1/32, version 12 dest ptr 0xae6da350 Paths: (1 available, best #1) Flags: (0x80c0002 00000000) on xmit-list, is not in urib, exported vpn: version 346, (0x100002) on xmit-list Multipath: eBGP iBGP Advertised path-id 1, VPN AF advertised path-id 1 Path type: redist 0x408 0x1 ref 0 adv path ref 2, path is valid, is best path AS-Path: NONE, path locally originated 0.0.0.0 (metric 0) from 0.0.0.0 (10.0.72.64) Origin incomplete, MED 2, localpref 100, weight 32768 Extcommunity: RT:65001:2686978 VNID:2686978 COST:pre-bestpath:162:110 VRF advertise information: Path-id 1 not advertised to any peer VPN AF advertise information: Path-id 1 advertised to peers: 10.0.72.65 <<
Site-B
apic1# acidiag fnvread ID Pod ID Name Serial Number IP Address Role State LastUpdMsgId -------------------------------------------------------------------------------------------------------------- 101 1 Site2_Spine FDO243207JH 10.0.72.65/32 spine active 0 102 1 Site2_Leaf2 FDO24260FCH 10.0.72.66/32 leaf active 0 1101 1 Site2_Leaf1 FDO24260ECW 10.0.72.64/32 leaf active 0
站点2_主干
Site2_Spine# vsh
Site2_Spine# show bgp vpnv4 unicast 91.0.0.1 vrf overlay-1 BGP routing table information for VRF overlay-1, address family VPNv4 Unicast <---------26bits---------> Route Distinguisher: 1101:2686978 <<<<<2686978 <--Binary--> 00001010010000000000000010 BGP routing table entry for 91.0.0.1/32, version 717 dest ptr 0xae643d0c Paths: (1 available, best #1) Flags: (0x000002 00000000) on xmit-list, is not in urib, is not in HW Multipath: eBGP iBGP Advertised path-id 1 Path type: internal 0x40000018 0x800040 ref 0 adv path ref 1, path is valid, is best path AS-Path: NONE, path sourced internal to AS 10.0.72.64 (metric 2) from 10.0.72.64 (10.0.72.64) <<< Site2_leaf1 IP Origin incomplete, MED 2, localpref 100, weight 0 Received label 0 Received path-id 1 Extcommunity: RT:65001:2686978 COST:pre-bestpath:168:3221225472 VNID:2686978 COST:pre-bestpath:162:110 Path-id 1 advertised to peers: 192.168.10.13 <<<< Site1_Spine mscp-etep IP.
Site1_Spine# show ip interface vrf overlay-1 <snip...>
lo12, Interface status: protocol-up/link-up/admin-up, iod: 89, mode: mscp-etep IP address: 192.168.10.13, IP subnet: 192.168.10.13/32 <<IP broadcast address: 255.255.255.255 IP primary address route-preference: 0, tag: 0
<snip...>
站点1_主干
Site1_Spine# vsh
Site1_Spine# show bgp vpnv4 unicast 91.0.0.1 vrf overlay-1
BGP routing table information for VRF overlay-1, address family VPNv4 Unicast <---------26Bits-------->
Route Distinguisher: 1101:36241410 <<<<<36241410<--binary-->10001010010000000000000010
BGP routing table entry for 91.0.0.1/32, version 533 dest ptr 0xae643dd4
Paths: (1 available, best #1)
Flags: (0x000002 00000000) on xmit-list, is not in urib, is not in HW
Multipath: eBGP iBGP
Advertised path-id 1
Path type: internal 0x40000018 0x880000 ref 0 adv path ref 1, path is valid, is best path, remote site path
AS-Path: NONE, path sourced internal to AS
192.168.100.225 (metric 20) from 192.168.11.13 (192.168.11.13) <<< Site2_Leaf1 ETEP IP learn via Site2_Spine mcsp-etep address.
Origin incomplete, MED 2, localpref 100, weight 0
Received label 0
Extcommunity:
RT:65001:36241410
SOO:65001:50331631
COST:pre-bestpath:166:2684354560
COST:pre-bestpath:168:3221225472
VNID:2686978
COST:pre-bestpath:162:110
Originator: 10.0.72.64 Cluster list: 192.168.11.13 <<< Originator Site2_Leaf1 and Site2_Spine ips are listed here...
Path-id 1 advertised to peers:
10.0.80.64 <<<< Site1_Leaf1 ip
Site2_Spine# show ip interface vrf overlay-1
<snip..>
lo13, Interface status: protocol-up/link-up/admin-up, iod: 92, mode: mscp-etep
IP address: 192.168.11.13, IP subnet: 192.168.11.13/32
IP broadcast address: 255.255.255.255
IP primary address route-preference: 0, tag: 0
<snip..>
Site-B
apic1# acidiag fnvread
ID Pod ID Name Serial Number IP Address Role State LastUpdMsgId
--------------------------------------------------------------------------------------------------------------
101 1 Site2_Spine FDO243207JH 10.0.72.65/32 spine active 0
102 1 Site2_Leaf2 FDO24260FCH 10.0.72.66/32 leaf active 0
1101 1 Site2_Leaf1 FDO24260ECW 10.0.72.64/32 leaf active 0
验证站点间标志。
Site1_Spine# moquery -c bgpPeer -f 'bgp.Peer.addr*"192.168.11.13"'
Total Objects shown: 1
# bgp.Peer
addr : 192.168.11.13/32
activePfxPeers : 0
adminSt : enabled
asn : 65001
bgpCfgFailedBmp :
bgpCfgFailedTs : 00:00:00:00.000
bgpCfgState : 0
childAction :
ctrl :
curPfxPeers : 0
dn : sys/bgp/inst/dom-overlay-1/peer-[192.168.11.13/32]
lcOwn : local
maxCurPeers : 0
maxPfxPeers : 0
modTs : 2021-09-13T11:58:26.395+00:00
monPolDn :
name :
passwdSet : disabled
password :
peerRole : msite-speaker
privateASctrl :
rn : peer-[192.168.11.13/32] <<
srcIf : lo12 status : totalPfxPeers : 0 ttl : 16 type : inter-site
<<
了解路由区分器条目
设置站点间标志后，本地站点主干可以在从第25位开始的路由目标中设置本地站点ID。当站点1在RT中设置此位时获取BGP路径，它知道这是远程站点路径。
Site2_Leaf1# vsh
Site2_Leaf1# show bgp vpnv4 unicast 91.0.0.1 vrf TN_D:VRF_Stretch
BGP routing table information for VRF overlay-1, address family VPNv4 Unicast <---------26Bits-------->
Route Distinguisher: 1101:2686978 (VRF TN_D:VRF_Stretch) <<<<<2686978 <--Binary--> 00001010010000000000000010
BGP routing table entry for 91.0.0.1/32, version 12 dest ptr 0xae6da350
Site1_Spine# vsh
Site1_Spine# show bgp vpnv4 unicast 91.0.0.1 vrf overlay-1
<---------26Bits-------->
Route Distinguisher: 1101:36241410 <<<<<36241410<--binary-->10001010010000000000000010
^^---26th bit set to 1 and with 25th bit value it become 10.
请注意，除第26位设置为1外，Site1的RT二进制值完全相同。它有十进制值（标记为蓝色）。1101:36241410是您预期在Site1中看到的内容，以及必须导入Site1的内部枝叶。
站点1_枝叶1
Site1_Leaf1# show vrf TN_D:VRF_Stretch detail
VRF-Name: TN_D:VRF_Stretch, VRF-ID: 46, State: Up
VPNID: unknown
RD: 1101:2850817
Max Routes: 0 Mid-Threshold: 0
Table-ID: 0x8000002e, AF: IPv6, Fwd-ID: 0x8000002e, State: Up
Table-ID: 0x0000002e, AF: IPv4, Fwd-ID: 0x0000002e, State: Up
Site1_Leaf1# show bgp vpnv4 unicast 91.0.0.1 vrf overlay-1 BGP routing table information for VRF overlay-1, address family VPNv4 Unicast Route Distinguisher: 1101:2850817 (VRF TN_D:VRF_Stretch) BGP routing table entry for 91.0.0.1/32, version 17 dest ptr 0xadeda550 Paths: (1 available, best #1) Flags: (0x08001a 00000000) on xmit-list, is in urib, is best urib route, is in HW vpn: version 357, (0x100002) on xmit-list Multipath: eBGP iBGP Advertised path-id 1, VPN AF advertised path-id 1 Path type: internal 0xc0000018 0x80040 ref 56506 adv path ref 2, path is valid, is best path, remote site path Imported from 1101:36241410:91.0.0.1/32 AS-Path: NONE, path sourced internal to AS 192.168.100.225 (metric 64) from 10.0.80.65 (192.168.10.13) Origin incomplete, MED 2, localpref 100, weight 0 Received label 0 Received path-id 1 Extcommunity: RT:65001:36241410 SOO:65001:50331631 COST:pre-bestpath:166:2684354560 COST:pre-bestpath:168:3221225472 VNID:2686978 COST:pre-bestpath:162:110 Originator: 10.0.72.64 Cluster list: 192.168.10.13192.168.11.13 <<<< '10.0.72.64'='Site2_Leaf1' , '192.168.10.13'='Site1_Spine' , '192.168.11.13'='Site2_Spine' VRF advertise information: Path-id 1 not advertised to any peer VPN AF advertise information: Path-id 1 not advertised to any peer <snip..>
Site1_Leaf1# show bgp vpnv4 unicast 91.0.0.1 vrf TN_D:VRF_Stretch BGP routing table information for VRF overlay-1, address family VPNv4 Unicast Route Distinguisher: 1101:2850817 (VRF TN_D:VRF_Stretch) BGP routing table entry for 91.0.0.1/32, version 17 dest ptr 0xadeda550 Paths: (1 available, best #1) Flags: (0x08001a 00000000) on xmit-list, is in urib, is best urib route, is in HW vpn: version 357, (0x100002) on xmit-listMultipath: eBGP iBGP Advertised path-id 1, VPN AF advertised path-id 1 Path type: internal 0xc0000018 0x80040 ref 56506 adv path ref 2, path is valid, is best path, remote site path Imported from 1101:36241410:91.0.0.1/32 AS-Path: NONE, path sourced internal to AS 192.168.100.225 (metric 64) from 10.0.80.65 (192.168.10.13) Origin incomplete, MED 2, localpref 100, weight 0 Received label 0 Received path-id 1 Extcommunity: RT:65001:36241410 SOO:65001:50331631 COST:pre-bestpath:166:2684354560 COST:pre-bestpath:168:3221225472 VNID:2686978 COST:pre-bestpath:162:110 Originator: 10.0.72.64 Cluster list: 192.168.10.13 192.168.11.13 VRF advertise information: Path-id 1 not advertised to any peer VPN AF advertise information: Path-id 1 not advertised to any peer
因此，“Site1_Leaf1”具有子网91.0.0.1/32的路由条目，下一跳为“Site2_Leaf1”ETEP地址192.168.100.225。
Site1_Leaf1# show ip route 91.0.0.1 vrf TN_D:VRF_Stretch
IP Route Table for VRF "TN_D:VRF_Stretch"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%' in via output denotes VRF
91.0.0.1/32, ubest/mbest: 1/0
*via 192.168.100.225%overlay-1, [200/2], 5d23h, bgp-65001, internal, tag 65001 <<<< Note that next hope is External TEP pool (ETEP) ip address of Site-B.
recursive next hop: 192.168.100.225/32%overlay-1
Site-A主干向“Site2_Spine” mcsp-ETEP的BGP邻居IP地址添加路由映射。
因此，如果考虑流量，当站点A终端与外部IP地址通信时，数据包可以将源地址封装为“Site1_Leaf1” TEP地址，目标地址为“Site2_Leaf” IP地址192.168.100.225的ETEP地址。
检验ELAM(Site1_Spine)
Site1_Spine# vsh_lc module-1# debug platform internal roc elam asic 0 module-1(DBG-elam)# trigger reset module-1(DBG-elam)# trigger init in-select 14 out-select 1 module-1(DBG-elam-insel14)# set inner ipv4 src_ip 90.0.0.10 dst_ip 91.0.0.1 next-protocol 1 module-1(DBG-elam-insel14)# start module-1(DBG-elam-insel14)# status ELAM STATUS =========== Asic 0 Slice 0 Status Armed Asic 0 Slice 1 Status Armed Asic 0 Slice 2 Status Armed Asic 0 Slice 3 Status Armed
pod2-n9k# ping 91.0.0.1 vrf HOST_A source 90.0.0.10 PING 91.0.0.1 (91.0.0.1) from 90.0.0.10: 56 data bytes 64 bytes from 91.0.0.1: icmp_seq=0 ttl=252 time=1.015 ms 64 bytes from 91.0.0.1: icmp_seq=1 ttl=252 time=0.852 ms 64 bytes from 91.0.0.1: icmp_seq=2 ttl=252 time=0.859 ms 64 bytes from 91.0.0.1: icmp_seq=3 ttl=252 time=0.818 ms 64 bytes from 91.0.0.1: icmp_seq=4 ttl=252 time=0.778 ms --- 91.0.0.1 ping statistics --- 5 packets transmitted, 5 packets received, 0.00% packet loss round-trip min/avg/max = 0.778/0.864/1.015 ms
Site1_Spine ELAM被触发。Ereport确认数据包使用Site-A枝叶TEP IP地址和目的地的TEP地址封装到Site2_Leaf1 ETEP地址。
module-1(DBG-elam-insel14)# status ELAM STATUS =========== Asic 0 Slice 0 Status Armed Asic 0 Slice 1 Status Armed Asic 0 Slice 2 Status Triggered Asic 0 Slice 3 Status Armed module-1(DBG-elam-insel14)# ereport Python available. Continue ELAM decode with LC Pkg ELAM REPORT ------------------------------------------------------------------------------------------------------------------------------------------------------ Outer L3 Header ------------------------------------------------------------------------------------------------------------------------------------------------------ L3 Type : IPv4 DSCP : 0 Don't Fragment Bit : 0x0 TTL : 32 IP Protocol Number : UDP Destination IP : 192.168.100.225 <<<'Site2_Leaf1' ETEP address Source IP : 10.0.80.64 <<<'Site1_Leaf1' TEP address ------------------------------------------------------------------------------------------------------------------------------------------------------ Inner L3 Header ------------------------------------------------------------------------------------------------------------------------------------------------------ L3 Type : IPv4 DSCP : 0 Don't Fragment Bit : 0x0 TTL : 254 IP Protocol Number : ICMP Destination IP : 91.0.0.1 Source IP : 90.0.0.10
站点1_主干检验路由映射
当站点A主干收到数据包时，它可以重定向到“Site2_Leaf1” ETEP地址，而不是查看coop或路由条目。（当您在站点B上有站点间L3out时，站点A主干会创建名为“infra-intersite-l3out”的路由映射，以将流量重定向到站点2_Leaf1的ETEP并从L3out退出。）
Site1_Spine# show bgp vpnv4 unicast neighbors 192.168.11.13 vrf overlay-1
BGP neighbor is 192.168.11.13, remote AS 65001, ibgp link, Peer index 4
BGP version 4, remote router ID 192.168.11.13
BGP state = Established, up for 10w4d
Using loopback12 as update source for this peer
Last read 00:00:03, hold time = 180, keepalive interval is 60 seconds
Last written 00:00:03, keepalive timer expiry due 00:00:56
Received 109631 messages, 0 notifications, 0 bytes in queue
Sent 109278 messages, 0 notifications, 0 bytes in queue
Connections established 1, dropped 0
Last reset by us never, due to No error
Last reset by peer never, due to No error
Neighbor capabilities:
Dynamic capability: advertised (mp, refresh, gr) received (mp, refresh, gr)
Dynamic capability (old): advertised received
Route refresh capability (new): advertised received
Route refresh capability (old): advertised received
4-Byte AS capability: advertised received
Address family VPNv4 Unicast: advertised received
Address family VPNv6 Unicast: advertised received
Address family L2VPN EVPN: advertised received
Graceful Restart capability: advertised (GR helper) received (GR helper)
Graceful Restart Parameters:
Address families advertised to peer:
Address families received from peer:
Forwarding state preserved by peer for:
Restart time advertised by peer: 0 seconds
Additional Paths capability: advertised received
Additional Paths Capability Parameters:
Send capability advertised to Peer for AF:
L2VPN EVPN
Receive capability advertised to Peer for AF:
L2VPN EVPN
Send capability received from Peer for AF:
L2VPN EVPN
Receive capability received from Peer for AF:
L2VPN EVPN
Additional Paths Capability Parameters for next session:
[E] - Enable [D] - Disable
Send Capability state for AF:
VPNv4 Unicast[E] VPNv6 Unicast[E]
Receive Capability state for AF:
VPNv4 Unicast[E] VPNv6 Unicast[E]
Extended Next Hop Encoding Capability: advertised received
Receive IPv6 next hop encoding Capability for AF:
IPv4 Unicast
Message statistics:
Sent Rcvd
Opens: 1 1
Notifications: 0 0
Updates: 1960 2317
Keepalives: 107108 107088
Route Refresh: 105 123
Capability: 104 102
Total: 109278 109631
Total bytes: 2230365 2260031
Bytes in queue: 0 0
For address family: VPNv4 Unicast
BGP table version 533, neighbor version 533
3 accepted paths consume 360 bytes of memory
3 sent paths
0 denied paths
Community attribute sent to this neighbor
Extended community attribute sent to this neighbor
Third-party Nexthop will not be computed.
Outbound route-map configured is infra-intersite-l3out, handle obtained <<<< route-map to redirect traffic from Site-A to Site-B 'Site2_Leaf1' L3out
For address family: VPNv6 Unicast
BGP table version 241, neighbor version 241
0 accepted paths consume 0 bytes of memory
0 sent paths
0 denied paths
Community attribute sent to this neighbor
Extended community attribute sent to this neighbor
Third-party Nexthop will not be computed.
Outbound route-map configured is infra-intersite-l3out, handle obtained
<snip...>
Site1_Spine# show route-map infra-intersite-l3out
route-map infra-intersite-l3out, permit, sequence 1
Match clauses:
ip next-hop prefix-lists: IPv4-Node-entry-102
ipv6 next-hop prefix-lists: IPv6-Node-entry-102
Set clauses:
ip next-hop 192.168.200.226
route-map infra-intersite-l3out, permit, sequence 2 <<<< This route-map match if destination IP of packet 'Site1_Spine' TEP address then send to 'Site2_Leaf1' ETEP address.
Match clauses:
ip next-hop prefix-lists: IPv4-Node-entry-1101
ipv6 next-hop prefix-lists: IPv6-Node-entry-1101
Set clauses:
ip next-hop 192.168.200.225
route-map infra-intersite-l3out, deny, sequence 999
Match clauses:
ip next-hop prefix-lists: infra_prefix_local_pteps_inexact
Set clauses:
route-map infra-intersite-l3out, permit, sequence 1000
Match clauses:
Set clauses:
ip next-hop unchanged
Site1_Spine# show ip prefix-list IPv4-Node-entry-1101
ip prefix-list IPv4-Node-entry-1101: 1 entries
seq 1 permit 10.0.80.64/32 <<
Site1_Spine# show ip prefix-list IPv4-Node-entry-102 ip prefix-list IPv4-Node-entry-102: 1 entries seq 1 permit 10.0.80.66/32 Site1_Spine# show ip prefix-list infra_prefix_local_pteps_inexact ip prefix-list infra_prefix_local_pteps_inexact: 1 entries seq 1 permit 10.0.0.0/16 le 32
修订历史记录
| 版本 | 发布日期 | 备注 |
|---|---|---|
1.0 |
09-Dec-2021 |
初始版本 |
反馈
