    简介

    本文档介绍如何针对与堆叠端口/电缆问题和静默重新加载特别相关的问题，对命令/寄存器进行故障排除。



    故障排除/Show命令

    收集和分析有用的寄存器（适用于每个ASIC和核心）。主要有三个方面：

    • SifInfo
    • SifRacStatus
    • SifRacControl
    show platform hardware fed switch active fwd-asic register read register-name <name>

    SifInfo

    第一位告诉我们asic是否可用。设置为0x1。如果设置为0x0，则存在转发问题。错误计数器或框无法正确恢复数据包。



    Switch#sh platform hardware fed switch active fwd-asic register read register-name SifInfo

For asic 0 core 0

Module 0 - SifInfo[0][0]


available                 : 0x1 <---- should be 0x1 indicating balloting is completed
headerVersion             : 0x0
nodeAllLinksAvailable     : 0x1
nodeId                    : 0x4 <---- asic ID (unique across all asics in the stack)
numNodes                  : 0x8 <---- how many asics are there in whole stack
serdesSpeed               : 0x2
sifAllLinksAvailable      : 0x1
sifSupStall               : 0x0
wrappedAtRac0             : 0x0 <---- If a single stack port is down, 3 of 6 should wrap w/ value
wrappedAtRac1             : 0x0       of 0x1. Will appears in groups for 0, 2 and 4 or 1, 3 and 5.
wrappedAtRac2             : 0x0
wrappedAtRac3             : 0x0
wrappedAtRac4             : 0x0
wrappedAtRac5             : 0x0
    注释图标

    注意：每根堆叠电缆都有六个机架环（环访问控制），三个传出/三个传入，每个均为40Gig。WrappedAtRac从0到5对应于任何堆栈链路是否关闭。如果一切正常，则显示为0x0（每个asic六个链路，三个传出链路，三个传入链路）。例如，奇数表示传出，偶数表示传入，反之亦然)。

    SifRacStatus

    要详细检查每个Racs，将显示要验证的关键方面；活动/linkOk/syncOk位，这些位告诉我们特定Rac是否已连接（如果OK，则显示为0x1）。

    Switch#sh plat hardware fed sw active fwd-asic register read register-name SifRacStatus

For asic 0 core 0

Module 0 - SifRacStatus[0][0]

active                    : 0x1 <----
available                 : 0x1
copyOk                    : 0x1
disabled                  : 0x0
insertOk                  : 0x1
linkOk                    : 0x1 <----
messageOk                 : 0x1
noDataOnRing              : 0x0
pcsAlignmentOk            : 0x1
pcsCodewordSync           : 0xf
reOrderOk                 : 0x1
slapId                    : 0x0
stripOk                   : 0x1
syncOk                    : 0x1 <----
toPbcOk                   : 0x1
transmitOk                : 0x1

    SifRacControl

    查看Rac是否断电。检查greenPowerDisable参数。这显示所有Racs的0x0（至少对于Nyquist平台）。由于堆叠电缆本身的硬件限制，某些例外情况可能会出现Racs断电或greenPowerDisable参数显示为0x1，例如下端盒子的3650交换机。这样，堆栈电缆每个asic仅支持两个Racs。其余两个Rac已断电。

    Switch#sh plat hardware fed sw active fwd-asic register read register-name SifRacControl

For asic 0 core 0

Module 0 - SifRacControl[0][0]

copyEn                    : 0x1
deployToken               : 0x0
disablePmaChecks          : 0x0
forceSync                 : 0x0
greenPowerDisable         : 0x0 <----
init                      : 0x0
initRacInfoLinkedList     : 0x0
insertEn                  : 0x1
messageEn                 : 0x1
reOrderEn                 : 0x1
stripEn                   : 0x1
toPbcEn                   : 0x1
transmitEn                : 0x1



    SifExceptionInterruptA4

    触发此事件是因为系统中存在链路更改（打开/关闭情况）。中断在软件级别处理。系统会对其进行处理以查看是否存在任何与链接相关的更改，然后将其发布（生成日志）。

    Switch#sh plat hardware fed sw active fwd-asic register read register-name SifExceptionInterruptA4

For asic 0 core 0

Module 0 - SifExceptionInterruptA4[0][0]

sifRac0LinkOkChange       : 0x0
sifRac0LinkedListSpill    : 0x0
sifRac0SyncOkChange       : 0x1
sifRac0TransitFifoSpill   : 0x0
sifRac1LinkOkChange       : 0x0
sifRac1LinkedListSpill    : 0x0
sifRac1SyncOkChange       : 0x1
sifRac1TransitFifoSpill   : 0x0
sifRac2LinkOkChange       : 0x0
sifRac2LinkedListSpill    : 0x0
sifRac2SyncOkChange       : 0x1
sifRac2TransitFifoSpill   : 0x0
sifRac3LinkOkChange       : 0x0
sifRac3LinkedListSpill    : 0x0
sifRac3SyncOkChange       : 0x1
sifRac3TransitFifoSpill   : 0x0
sifRac4LinkOkChange       : 0x0
sifRac4LinkedListSpill    : 0x0
sifRac4SyncOkChange       : 0x1
sifRac4TransitFifoSpill   : 0x0
sifRac5LinkOkChange       : 0x0
sifRac5LinkedListSpill    : 0x0
sifRac5SyncOkChange       : 0x1
sifRac5TransitFifoSpill   : 0x0

    SifExceptionInterruptA8

    这是硬件中断，它会在投票完成后为我们提供详细信息（投票= asic初始化过程）。A8完成后，系统检查是否正确设置了asic可用位。否则，将再次运行投票。

    注释图标

    注意：当达到最大数量时，交换机重新加载时出现一些错误，表示HW可用位未设置或投票未完成。

    Switch#sh plat hardware fed sw active fwd-asic register read register-name SifExceptionInterruptA8

For asic 0 core 0

Module 0 - SifExceptionInterruptA8[0][0]

sifBallotDone             : 0x0
sifBallotOverallTimerExpires : 0x0
sifBallotPerStateTimerExpires : 0x0
sifBallotSpeedChangeNeeded : 0x0
sifBallotStart            : 0x1
sifDebugSent              : 0x0
sifEastNeighborChange     : 0x1
sifMessageReceiveBufferCreditsEmpty : 0x0
sifMessageReceived        : 0x1
sifMessageSent            : 0x1
sifNodeIdChanged          : 0x1
sifOob3in2DropCntOverflow : 0x0
sifOobFlushDropCntOverflow : 0x0
sifOobStackSifCreditDropCntOverflow : 0x0
sifOobStackSifMtuDropCntOverflow : 0x0
sifOobSupSifMtuDropCntOverflow : 0x0
sifRacInfoLinkedListInitDone0 : 0x1
sifRacInfoLinkedListInitDone1 : 0x1
sifRacInfoLinkedListInitDone2 : 0x1
sifRacInfoLinkedListInitDone3 : 0x1
sifRacInfoLinkedListInitDone4 : 0x1
sifRacInfoLinkedListInitDone5 : 0x1
sifSegmentBuffer0LinkedListSpill : 0x0
sifSegmentBuffer1LinkedListSpill : 0x0
sifSegmentBufferLinkedListInitDone0 : 0x1
sifSegmentBufferLinkedListInitDone1 : 0x1
sifStackTopologyChange    : 0x1
sifUnmappedDestIndex      : 0x0
sifWestNeighborChange     : 0x1

    下一个命令显示涉及SDP消息和SIF管理消息的SIF计数器。关注失败消息（如果有）。

    Switch#show platform software sif switch active r0 counters
Stack Interface (SIF) Counters

------------------------------


Stack Discovery Protocol (SDP) Messages
---------------------------------------
Message                 Tx Success    Tx Fail       Rx Success    Rx Fail
------------------------------------------------------------------------------
Discovery               0             0             0             0
Neighbor                0             0             0             0
Forward                 455966        0             1355818       107

---------------------------------------

SIF Management Messages
-----------------------
Message                 Success       Fail
--------------------------------------------------
Link Status             16            0
Link Management         0             0
Chassis Num             1             0
Topo Change             3             0
Active Declare          1             0
Template set            2             0

    还有一个附加命令可在中断超过阈值时运行，并且只显示信息。命令为show platform software sif switch active R0 exceptions。 以下是中断上不存在问题的输出：

    Switch#
    Switch#show platform software sif switch active R0 exceptions
    Switch#

    如果存在中断，则输出类似于下一个脚本。请记住，在某些场景中（启动、插拔/断开等）会出现中断，因此，如果确实存在问题并且中断持续，请反复执行命令几秒/分钟。

    Switch#show platform software sif switch active r0 exceptions
*******************************
Asicnum: 0
SIF INT : SIFEXCEPTIONINTERRUPTA1_SIFRAC5PMARECEIVEFIFOSPILL3_FIELD_IDX
Occurred count: 1
First Time: Fri May 18 08:03:23 2018
Last Time: Fri May 18 08:03:23 2018
---------------------------------
SIF INT : SIFEXCEPTIONINTERRUPTA1_SIFRAC5PMARECEIVEFIFOSPILL2_FIELD_IDX
Occurred count: 1
First Time: Fri May 18 08:03:23 2018
Last Time: Fri May 18 08:03:23 2018
---------------------------------
SIF INT : SIFEXCEPTIONINTERRUPTA1_SIFRAC5PMARECEIVEFIFOSPILL1_FIELD_IDX
Occurred count: 1
First Time: Fri May 18 08:03:23 2018
Last Time: Fri May 18 08:03:23 2018
---------------------------------
SIF INT : SIFEXCEPTIONINTERRUPTA1_SIFRAC5PMARECEIVEFIFOSPILL0_FIELD_IDX
Occurred count: 1
First Time: Fri May 18 08:03:23 2018
Last Time: Fri May 18 08:03:23 2018

    下表详细说明了show platform software sif switch active R0 exceptions中最常见的SIF异常：

    异常编号 字段名称 严重级别 使用率 描述
    0 sifRac{0:5}PmaTransmitFifoSpill{0:3} 重大 统计信息 如果系统时钟和串行时钟之间的推拉FIFO溢出，则会触发此情况。这不可能发生。如果是，则可能表示已禁用Serdes时钟（通过编程或错误Serdes）。 如果这不是由编程问题引起的，则是一个重大问题。但SIF会自我康复。小问题的最终结果是丢失数据段或在极端情况下重新初始化。如果这不是一个小问题，并且它仍在发生，那么在处理完此CHIEF后，它会再次激发，告诉您此时此情况仍在发生。此传输链路为toast。
    1 sifRac{0:5}PmaReceiveFifoSpill{0:3} 重大 统计信息 如果系统时钟和串行时钟之间的推拉FIFO溢出，则会触发此情况。这不可能发生。如果是，则可能表示已禁用Serdes时钟（通过编程或错误Serdes）。 如果这不是由编程问题引起的，则是一个重大问题。但SIF会自我康复。小问题的最终结果是丢失数据段或在极端情况下重新初始化。如果这不是一个小问题，并且它仍在发生，那么在处理完此CHIEF后，它会再次激发，告诉您此时此情况仍在发生。此传输链路为toast。
    2 sifRac{0:5}SerdesLossOfLock{0:3} 重大 统计信息 用于与sifRac{0:5}PmaReceiveFifoSpill{0:3}关联，以通知所接收的Serdes时钟的状况（含正常操作条件）。如果它们不符合规范，则IdleDensity计时器无法补偿差异。一般而言，这是问题检查器，用于确保接收方Serdes工作正常这一假设是真实的。
    3 sifRac{0:5}ClockLossOfLock{0:3} 重大 统计信息 用于与sifRac{0:5}PmaReceiveFifoSpill{0:3}关联，以通知所接收的Serdes时钟的状况（含正常操作条件）。如果它们不符合规范，则IdleDensity计时器无法补偿差异。一般而言，这是问题检查器，用于确保接收方Serdes工作正常这一假设是真实的。
    4 sifRac{0:5}syncOkChange minor（轻微） 监控 链路抖动指示
    sifRac{0:5}linkOkChange minor（轻微） 监控 链路抖动指示
    sifRac{0:5}linkedListSpill 重大 监控 作为重新排序算法一部分的Rac链接列表已超过最大条目数。这是非常糟糕的情况，这意味着重新排序现在正在此RAC上拖尾数据段和OOB消息。除非堆叠配置错误或链接列表遇到软错误，否则不会出现这种情况。请参阅例外9和10。
    sifRac{0:5}transitFifoSpill 重大 统计信息 负责通过SIF将数据移动到其他节点的transitFifo溢出可能是因为IdleDensityTimer w.r.t.配置错误，导致此交换机与其邻居的实际Serdes clock ppm（百万分比）偏移。
    5 sifRac{0:5}missingToken 重大 统计信息 Stack海螺壳已丢失、损坏、重新分解等。这可能表示堆栈上的某个位命中击中了SifTokenDesc。这不太可能发生。可以将SIF配置为以不同方式处理此问题。重新投票并重新开始、重新部署令牌或允许SIF重新部署。
    sifRac{0:5}duplicateToken 重大 统计信息
    sifRac{0:5}令牌已部署 信息 统计信息
    6 sifRac{0:5}RwCrcErrorCntOverflow minor（轻微） 统计信息 堆栈电缆或邻居盒可能的所有指示灯都损坏。展开此详细信息主要是为了进行调试。在正常操作过程中，syncOkChange和linkOkChange是您需要知道的所有信息。在收集LONG-TERM-BER时，计数器翻过来时必须监控并统计这些值，以便正确统计位错误。当存在invalidRw或pcsCodeWordError时，可能未检查CRC。这样您就可以为BER汇总所有这些寄存器。
    sifRac{0:5}DataCrcErrorCntOverflow minor（轻微） 统计信息
    sifRac{0:5}InvalidRwErrorCntOverflow minor（轻微） 统计信息
    sifRac{0:5}PcsCodeWordErrorCntOverflow minor（轻微） 统计信息
    7 sifRac{0:5}RdispErrorCntOverflow minor（轻微） 统计信息
    sifRac{0:5}PrbsUnLockErrorCntOverflow 信息 统计信息 提供统计信息，用于帮助查找IBM HSS宏的最佳配置，从而找到最佳编程。
    sifRac{0:5}PrbsBitErrorCntOverflow 信息 统计信息
    sifRac{0:5}ErrorCaptureCntOverflow 信息 实验 调出用于捕获错误ringWords形式的统计信息，以供检查以查看堆栈上发生的情况。
    8 sifRacInfoLinkedListInitDone{0:5} 信息 监控 RAC链接列表的HW初始化已完成。
    sifDroppedSegmentCntOverflow 信息 统计信息
    sifPbcInconsistentSopEopCntOverflow 信息 统计信息 最坏的情况。根据PBC提供的协议表单检查数据是否到达。
    sifPbcErrorCntOverflow 信息 统计信息
    sifSupInconsistentSopEopCntOverflow 信息 统计信息 最坏的情况。按照SUP (OOBM)中的协议表检查数据是否到达。
    sifSupErrorCntOverflow 信息 统计信息
    sifReorderInconsistentSopEopCntOverflow 信息 统计信息 表示缺少的段指示器已回滚。
    sifDebugSent 信息 实验 显示将调试段插入堆栈的指示。
    sifMessageSent 信息 实验 由于OOBM的自动化性质，这些功能实际上仅在实验室环境中有用。
    sifMessageReceived 信息 实验
    sifMessageDropped 信息 实验
    sifMessageReceiveBuffercreditsEmpty minor（轻微） 监控 如果触发此功能，请刷新积分。信用级别受到主动监控，因此不会中断。
    sifUnmappedDestIndex minor（轻微） 统计信息 在Copy/Strip期间，它无法映射destIndex，并且portCopy设置为“0”，portStrip设置为“1”。这表示存在配置问题。
    sifSegmentBuffer{0:1}linkedListSpill 重大 监控 作为重新排序一部分的段链接列表已超过最大条目数。这表示重新排序现在是尾部丢弃数据段和OOB消息。除非堆叠配置错误或链接列表遇到软错误，否则不会出现这种情况。请参阅例外9和10。
    sifSegmentBufferLinkedListInitDone{0:1] 信息 监控 分段链接列表的HW初始化已完成。
    sifPoliceDone 信息 监控 “指示投票”已完成。
    sifVoiceSpeedChangeNeeded 信息 监控 自上次成功投票以来，堆栈链路上需要新的速度。这意味着节点已进入堆栈，堆栈速度的动态性已更改。如果速度比当前速度慢，堆栈就必须向下调整。或者比以前更快。这可能是新的较短电缆所导致的结果。
    sifEastNeighborChange 信息 监控 监控堆栈启动、合并和封装场景。
    sifWestNeighborChange 信息 监控
    sifNodeIdChanges 信息 监控 表示作为上次投票的结果，SifInfo.nodeId已更改。
    sifStackTopologyChange 信息 监控 监控堆栈启动、合并和封装场景。
    9 sifRacInfoBuffer{0:5}EccCorrected 重大 监控 sifRacInfoBuffer{0:5}发生软错误。这种情况很糟糕，但最坏的结果是出口数据路径中存在一些无序数据包或稍后丢弃的数据包。此处不需要重置Doppler。
    sifRacInfoBuffer{0:5}EccDetected 重大 监控
    sifRacInfoLinkedListBuffer{0:5}EccCorrected 重大 监控 sifRacInfoLinkedListBuffer{0:5}发生软错误。根据此SW负载的拱上HA指南，您需要重置多普勒。这会导致SifReorder出现性能问题。
    sifRacInfoLinkedListBuffer{0:5}EccDetected 重大 监控
    sifSegmentLinkedListBuffer{0:1}EccCorrected 重大 监控 sifRacInfoLinkedListBuffer{0:5}发生软错误。根据此SW负载的拱上HA指南，您需要重置多普勒。这会导致SifReorder出现性能问题。
    sifSegmentLinkedListBuffer{0:1}EccDetected 重大 监控
    10 DestinationIndexTableParityError 重大 监控 内存中发生奇偶校验错误。重新加载内容，并识别某些数据包可能因此被错误复制/剥离。可能不需要重置多普勒。
    GlobalToLocalPorttable 重大 监控
    CpuIndexTable 重大 监控
    HashTableA 重大 监控
    HashTableB 重大 监控
    MessageQueueFifo 重大 监控 消息控制存储器发生软错误。这是一个临时问题，可能导致转发错误或无序的OOB。这可以自行恢复，并且不需要多普勒重置，因为此处条目的新用户可以覆盖旧条目。
    MessageQueueLinkBuffer 重大 监控

    可以在EDCS-757121：NG3K SIF驱动程序软件功能规范中找到此信息。

    其他堆叠寄存器

    • SifRacStatus
    • Sif统计信息
    • SifRacInsertedCnt
    • SifRacCopiedCnt
    • SifRacPmaControl
    • SifVoiceWatchDogTimer
    • SifPbcSifErrorCnt
    • SifMessageStatus
    • SifControl
    • SupStack接口控制
    • SifSifPbcCnt0
    • SifSifPbcCnt1
    • SifSifPbcDroppedCnt
    • SifSerdesHssMacroStatus
    • SifSerdesHssChannelStatusRx
    • SifSerdesHssChannelStatusTx
      •

    了解每个寄存器的详细信息。

    用于监控堆栈端口运行状况的CLI：

    show platform hardware fed switch <> fwd-asic register read register-name SifSerdesHssMacroStatus
    show platform hardware fed switch <> fwd-asic register read register-name SifInfo
    show platform hardware fed switch <> fwd-asic register read register-name SifRacStatus
    show platform hardware fed switch <> fwd-asic register read register-name SifRacControl
    show platform hardware fed switch <> fwd-asic register read register-name SifExceptionInterruptA8
    show platform hardware fed switch <> fwd-asic register read register-name SifExceptionInterruptA4
    show platform hardware fed switch <> fwd-asic register read register-name SifStatistics
    show platform hardware fed switch <> fwd-asic register read register-name SifRacInsertedCnt
    show platform hardware fed switch <> fwd-asic register read register-name SifRacCopiedCnt
    show platform hardware fed switch <> fwd-asic register read register-name SifRacPmaControl
    show platform hardware fed switch <> fwd-asic register read register-name SifVoiceWatchDogTimer
    show platform hardware fed switch <> fwd-asic register read register-name SifPbcSifErrorCnt
    show platform hardware fed switch <> fwd-asic register read register-name SifMessageStatus
    show platform hardware fed switch <> fwd-asic register read register-name SifControl
    show platform hardware fed switch <> fwd-asic register read register-name SupStackInterfaceControl
    show platform hardware fed switch <> fwd-asic register read register-name SifSifPbcCnt0
    show platform hardware fed switch <> fwd-asic register read register-name SifSifPbcCnt<>
    show platform hardware fed switch <> fwd-asic register read register-name SifSifPbcDroppedCnt
    show platform hardware fed switch <> fwd-asic register read register-name SifSerdesHssChannelStatusRx
    show platform hardware fed switch <> fwd-asic register read register-name SifSerdesHssChannelStatusTx
    show platform hardware fed switch <> fwd-asic register read register-name SifRacDataCrcErrorCnt
    show platform hardware fed switch <> fwd-asic register read register-name SifgRacRwCrcErrorCnt
    show platform software sif switch <> R0 counters
    show platform software sif switch <> R0 exceptions

    从Linux内核读取寄存器

    .

    进入Linux Shell后，继续执行下一个脚本：

    [Switch_2_RP_0:~]$ dope.sh Num Asics: 0 Cat9300 platform dope vft **************************************************** DOPpler Examiner http://wwwin-dopplersdk.cisco.com **************************************************** Detecting number of asics...found 1 asics asic-0: phy_addr=0x87f80000000 virt_addr=0x7f84d746f000 Loading Library : libasd2_DL.so ... Success. (null) ASIC Layer libraries successfully loaded!!! ASIC version: 0x448 Starting ASIC Driver create Driver and Device Init Completed. dope[0,0]> rdsp SifControl <------- rdsp <register name>

    在Dope.sh中更改ASIC

    上一个脚本正在读取交换机1，asic 0。执行此脚本时更改此设置：

    dope[0,0]> asic 1 <--- changes to asic 1
    dope[1,0]>
    注释图标

    注意：Dope.sh(Doppler shell)是硬件编程中的最低级别。这是直接从硬件读取环值的方式。在rdsp命令之后，使用上一个脚本中的其他堆叠寄存器以获得最精细的数据（如果需要）。

    静默重新加载问题

    每当进行无提示重新加载(不生成crashdump/system_report)时，都会有显示某些特定文件的崩溃跟踪日志，以获取有关可能导致事件的原因的详细信息。

    第 1 步

    我们可以首先查看stack_mgr_R0，然后从它的角度查看重新加载的原因。例如：

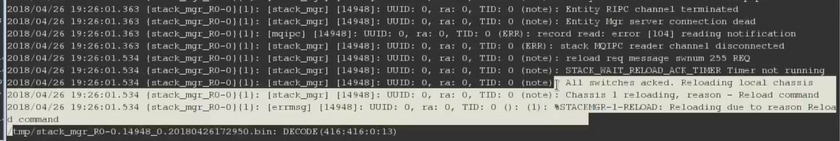

    Stack_mgr_r0日志

    步骤 2

    我们现在可以转到pvp日志。使用从stack_mgr_R0提取的时间戳（具体在重新加载发生时），并查看pvp_F0和pvp_R0，以确定在执行所有重新加载协调序列之前，进程终止序列何时启动。例如：

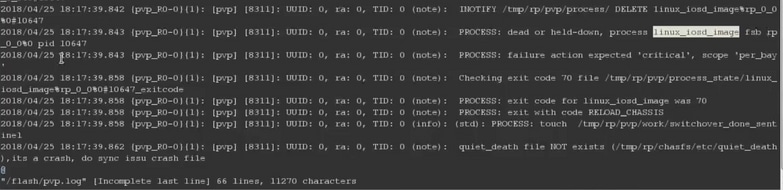

    pvp_F0 log

    注释图标

    注意：它可以显示pvp_F0和pvp_R0。

    pvp_r0 log

    注释图标

    注意：请务必检查两者，因为您会看到linux_iosd_image进程在pvp_R0中终止，但pvp_F0中的另一个进程之前已终止。这是一个关键因素，因为第一个进程被终止。然后，它可以指出问题的触发因素。

    步骤 3

    在pvp_F0和pvp_R0中，也有一个在进程停止/被抑制后提供的退出代码。对于实际进程崩溃，使用退出代码129等。pvp就是这样感知的：需要创建crashdump/system_report。如果没有crashdump/system_report，则退出代码通常为零。例如：

    实际进程崩溃日志



    步骤 4

    确定责任进程后，转至进程相关的btrace日志并检查更多详细信息。

    堆叠成员超时/重新加载-案例研究

    在两台交换机之间使用一根错误电缆可能导致堆叠中的任何交换机由于丢失keepalive而重新加载。

    症状

    主动遇到问题的堆叠跟踪或交换机会产生以下错误：

    • 9300-1# show platform software trace message stack-mgr switch active R0 | inc not responding
    • 2018 <tel：2018>/05/10 13:57:30.397 [stack_mgr] [24459]： UUID： 0、ra： 0、TID： 0（注意）：对等体4无响应，适用于8000 <tel：8000>毫秒。Bookkeep=3EFDD last_msg = 3EFD5
    • 2018 <tel：2018>/05/10 13:57:29.396 [stack_mgr] [24459]： UUID： 0、ra： 0、TID： 0（注意）：对等体6无响应，适用于8000 <tel：8000>毫秒。Bookkeep=3EFDC last_msg = 3EFD4
      •

    记帐会每秒检查一次，以查找堆栈中每台交换机上次收到的信息（从运行记帐的交换机的角度）。在8000毫秒的无keepalive数据包之后，我们开始打印对等体未被侦听到的跟踪。在16000毫秒处，有问题的交换机重新加载以确认丢失keepalive。

    9300-1#sh switch stack-ports sum Load for five secs: 8%/4%; one minute: 9%; five minutes: 9% Time source is NTP, 11:53:11.196 EDT Thu May 17 2018 Sw#/Port# Port Status Neighbor Cable Length Link OK Link Active Sync OK #Changes to LinkOK In Loopback ------------------------------------------------------------------------------------------------------------------- 1/1 OK 2 100cm Yes Yes Yes 2 No 1/2 OK 8 300cm Yes Yes Yes 143 No <----------- 2/1 OK 3 50cm Yes Yes Yes 1 No 2/2 OK 1 100cm Yes Yes Yes 1 No 3/1 OK 4 50cm Yes Yes Yes 1 No 3/2 OK 2 50cm Yes Yes Yes 1 No 4/1 OK 5 50cm Yes Yes Yes 1 No 4/2 OK 3 50cm Yes Yes Yes 1 No 5/1 OK 6 50cm Yes Yes Yes 1 No 5/2 OK 4 50cm Yes Yes Yes 1 No 6/1 OK 7 50cm Yes Yes Yes 1 No 6/2 OK 5 50cm Yes Yes Yes 1 No 7/1 OK 8 50cm Yes Yes Yes 1 No 7/2 OK 6 50cm Yes Yes Yes 1 No 8/1 DOWN NONE 300cm No No Yes 116 No <---------------- 8/2 OK 7 50cm Yes Yes Yes 1 No

    在交换机之间的堆叠链路中存在大量不稳定时，也会出现此超时，最终导致一台交换机认为堆叠端口已启动并且能够传递流量，而另一台认为该端口已关闭。

    堆栈环在顺时针和逆时针方向上运行。环上的流量可以采用任一路径，而不管其目的地如何。这意味着，如果交换机2要向交换机1发送keepalive数据包，它可以通过交换机3、4、5、6、7、8然后是1，或者从2直接发送到1。从交换机1到交换机2的流量如果碰巧散列到交换机8，则会被丢弃，导致上一个脚本中出现超时。

    缩写词

    • OOB：带外
    • SIF：堆栈接口
    • RAC：环接入控制器
      •

    修订历史记录

    版本 发布日期 备注
    1.0
    27-Jun-2024
    初始版本
    TAC Authored

    由思科工程师提供

    • 阿隆·塞斯佩德斯·维加
      客户交付工程技术主管

    此文档是否有帮助?

    Feedback反馈

    联系我们

    本文档适用于以下产品
