配置协作边缘 (MRA) 证书并进行故障排除

简介

本文档介绍有关移动远程访问(MRA)部署的证书。

先决条件

要求

本文档没有任何特定的要求。

使用的组件

本文档不限于特定的软件和硬件版本。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

背景信息

公有与私有证书授权 (CA)

在 Expressway C 和 Expressway E 服务器上签署证书时，有多个选项供您选择。您可以选择由公共CA(如GoDaddy、Verisign等)签署证书签名请求(CSR)，或者如果您使用自己的证书颁发机构(可以使用OpenSSL自签名或内部企业CA(如Microsoft Windows服务器)，则可以在内部签署该请求。  有关如何创建和签署上述任何方法使用的CSR的详细信息，请参阅视频通信服务器(VCS)证书创建指南。

实际上，只有 Expressway E 服务器才需要由公共 CA 签署。  这是客户端通过MRA登录时看到证书的唯一服务器，因此，请使用公共CA以确保用户不必手动接受证书。  Expressway-E可以与内部CA签名证书配合使用，但系统会提示首次用户接受不受信任的证书。7800和8800系列电话的MRA注册不适用于内部证书，因为无法修改其证书信任列表。  为简单起见，建议您的Expressway-C和Expressway-E证书都由同一CA签名；但是，只要您在两个服务器上正确配置了受信任CA列表，则不需要此要求。

证书链的工作原理

证书在两个或多个证书链中链接在一起，用于验证签署服务器证书的来源。  链中有三种类型的证书：客户端/服务器证书、中间证书（某些情况下）和根证书（也称为根CA，因为这是签署证书的最高级别机构）。

证书包含两个构建链的主要字段：主题和颁发者。

主体是证书代表的服务器或机构的名称。对于Expressway-C或Expressway-E(或其他统一通信(UC)设备)，这是从完全限定域名(FQDN)构建的。

颁发机构是验证该特定证书的机构。  由于任何人都可以签署证书（包括创建证书的服务器，首先也称为自签名证书），服务器和客户端具有其信任为可信的颁发者或CA的列表。

证书链始终以自签顶级证书或根证书结尾。  当您在证书层次结构中移动时，每个证书相对于主题具有不同的颁发者。最终，您会遇到主题和颁发者匹配的根CA。这表示它是顶级证书，因此是需要由客户端或服务器的受信任CA列表信任的证书。

SSL 握手摘要

对于遍历区域，Expressway-C始终充当客户端，而Expressway-E始终充当服务器。  简化交换的工作原理如下所示：

Expressway C                                              Expressway E

                          ---------客户端Hello-------->

                         <--------Server Hello---------

                         <----服务器证书-------

                         <----证书请求 —

                         ------客户端证书------>

此处的密钥在交换中，因为Expressway-C始终发起连接，因此始终是客户端。Expressway-E是第一个发送其证书的路由器。如果Expressway-C无法验证此证书，它将断开握手，无法将其自己的证书发送到Expressway-E。

另一个需要格外注意的是证书的传输层安全 (TLS) Web 客户端身份验证属性和 TLS Web 服务器身份验证属性。这些属性在签署CSR的CA上确定（如果使用Windows CA，这由选定的模板确定），并指示证书在客户端或服务器（或两者）角色中是否有效。  因为对于VCS或Expressway，它可基于情况（对于遍历区域始终相同），并且证书必须具有客户端和服务器身份验证属性。

Expressway-C和Expressway-E在上传到新服务器证书时出错（如果两者均未应用）。

如果不确定证书是否具有这些属性，则可以在浏览器或操作系统中打开证书详细信息，并选中“扩展密钥使用”部分（请参见图像）。  格式可能不同，具体取决于您如何查看证书。

示例：

配置

Expressway C 和 Expressway E 遍历区域/信任

生成并签署 CSR

如前所述，Expressway-C和Expressway-E证书必须由内部或外部CA或OpenSSL签名才能进行自签名。

注：不能使用Expressway服务器上的临时证书，因为它不受支持。如果您使用通配符证书，但您有CA签名证书，且主题行未具体定义，则不支持通配符证书。

第一步是生成 CSR 并使用首选 CA 类型签署 CSR。证书创建指南中有关于此过程的详细说明。创建CSR时，请务必记住需要包含在证书中的主题备用名称(SAN)。证书指南和《移动远程访问部署指南》中也列出了这些 SAN。请查阅最新版本的指南，因为新功能推出后，可以添加更多指南。根据使用的功能，需要包括的常见SAN列表：

Expressway-C

• 添加到域列表的任何域（内部或外部）。
• 如果使用XMPP联合，则任何持久聊天节点别名。
• 如果使用安全设备配置文件，则在CUCM上使用安全设备配置文件名称。

 Expressway-E

• Expressway C 上配置的任何域。
• 如果使用XMPP联合，则任何持久聊天节点别名。

注意：如果用于外部服务记录(SRV)查找的基础域未作为SAN包含在Expressway-E证书(xxx.com或collab-edge.xxx.com)中，则Jabber客户端仍要求最终用户在首次连接时接受证书，而TC终端将根本无法连接。

将Expressway-C和Expressway-E配置为相互信任

为了让统一通信穿越区域建立连接，Expressway-C和Expressway-E必须信任彼此的证书。在本示例中，假设Expressway E证书由使用此层次结构的公共CA签名。

证书 3

颁发者：GoDaddy根CA

主题：GoDaddy根CA

证书 2

颁发者：GoDaddy根CA

主题：GoDaddy中间机构

证书 1

签发方：GoDaddy中间机构

主题：Expressway-E.lab

Expressway-C需要配置信任证书1。在大多数情况下，根据应用到服务器的受信任证书，它只发送其最低级别的服务器证书。  这意味着Expressway-C要信任证书1，必须将证书2和3上传到Expressway-C的受信任CA列表(Maintenance > Security > Trusted CA List)。  如果在Expressway-C收到Expressway-E证书时省略中间证书2，则它无法将其绑定到受信任的GoDaddy根CA，因此它将被拒绝。

证书 3

颁发者：GoDaddy根CA

主题：GoDaddy根CA



证书 1

签发方：GoDaddy中间机构 — 不受信任！

主题：Expressway-E.lab

此外，如果仅上传不带根的中间证书到Expressway-C的受信任CA列表，则会发现GoDaddy中间机构受信任，但它由更高权威签署，在这种情况下，GoDaddy根CA不受信任，因此它将失败。

证书 2

颁发者：GoDaddy根CA — 不受信任！

主题：GoDaddy中间机构



证书 1

签发方：GoDaddy中间机构

主题：Expressway-E.lab

将所有中间 CA 和根 CA 添加到受信任的 CA 列表后，便可以验证证书...

证书 3

颁发者：GoDaddy根CA — 自签顶级证书受信任且链完整！

主题：GoDaddy根CA



证书 2

颁发者：GoDaddy根CA

主题：GoDaddy中间机构

证书 1

签发方：GoDaddy中间机构

主题：Expressway-E.lab

如果您不确定证书链是什么，您可以在登录到特定Expressway的Web界面时检查浏览器。  该过程因浏览器而异，但在Firefox中，您可以点击地址栏最左侧的锁图标。  然后在弹出窗口中，点击更多信息 > 查看证书 > 详细信息。  如果浏览器能将整个链拼凑在一起，您就可以从上到下看到链。  如果顶级证书没有匹配的主题和颁发者，则意味着链未完成。  如果点击export并突出显示所需的证书，则还可以自行导出链中的每个证书。  当您不确定是否已向 CA 信任列表上传正确的证书时，这一点非常有用。

现在Expressway-C信任来自Expressway-E的证书，请确保证书在相反方向上运行。如果Expressway-C证书由签署Expressway-E的同一CA签署，则过程非常简单。将已上传到C的相同证书上传到Expressway-E上的受信任CA列表。  如果C由不同的CA签名，您需要使用如图所示的相同过程，但改用已签名的Expressway C证书链。

思科统一通信管理器 (CUCM) 和 Expressway C 之间的安全通信

概述

与Expressway-C和Expressway-E之间的遍历区域不同，Expressway-C和CUCM之间不需要安全信令。除非内部安全策略不允许安全信令，否则必须始终将MRA配置为首先与CUCM上的非安全设备配置文件一起工作，以确认其余部署正确，然后继续此步骤。

在CUCM和Expressway-C之间可以启用两个主要安全功能：TLS验证和安全设备注册。  这两个功能有明显区别，因为在 SSL 握手过程中，它们在 CUCM 侧使用两个不同的证书。

TLS 验证 - Tomcat 证书

安全 SIP 注册 - Callmanager 证书

配置CUCM和Expressway-C之间的信任

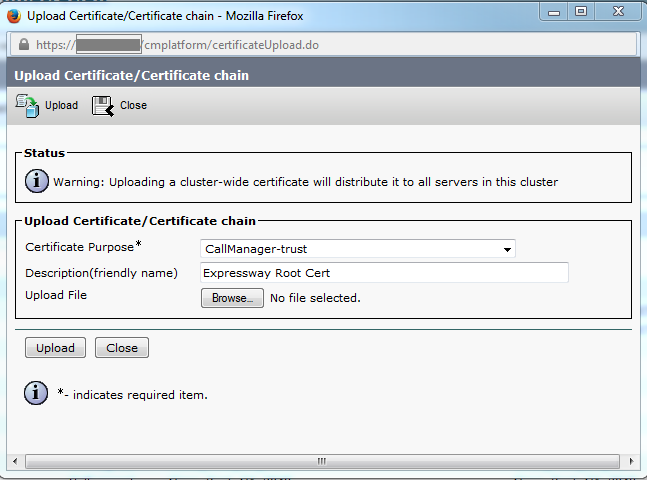

在本例中，概念与Expressway-C和Expressway-E之间的概念完全相同。  CUCM 首先必须信任 Expressway C 的服务器证书。  这意味着，在CUCM上，需要将Expressway-C的中介和根证书作为tomcat-trust证书上传到TLS验证功能，并作为CallManager-trust上传到安全设备注册。  为此，请导航至CUCM Web GUI右上方的Cisco Unified OS Administration，然后导航至Security> Certificate Management。  您可在此处点击上传证书/证书链并选择正确的信任格式，或点击查找来查看当前已上传证书的列表。

您需要确保Expressway-C信任签署CUCM证书的CA。如果将其添加到受信任CA列表，则可以实现此目的。  在几乎所有情况下，如果您使用CA签署CUCM证书，则tomcat和CallManager证书必须由同一CA签署。如果它们不同，则当您使用TLS验证和安全注册时，您需要信任它们。

对于安全SIP注册，您还必须确保应用到设备的CUCM上的安全设备配置文件名称在Expressway-C证书上列为SAN。如果其中不包含安全注册消息，则它将因CUCM中的403而失败，这表示TLS失败。

注意：在CUCM和Expressway-C之间进行SSL握手以进行安全SIP注册时，将发生两次握手。首先，Expressway-C充当客户端并发起与CUCM的连接。成功完成连接后，CUCM会发起另一个握手，作为客户端进行应答。  这意味着，与 Expressway C 一样，CUCM 上的 Callmanager 证书必须同时应用 TLS Web 客户端和 TLS Web 服务器身份验证属性。  不同之处在于，CUCM允许上传这些证书而不使用这两者，并且如果CUCM仅具有服务器身份验证属性，则内部安全注册可以正常工作。如果您在列表上查找CallManager证书并选择它，则可以在CUCM上确认这一点。  在此，您可以查看“分机”部分下的用法oid。您可以看到1.3.6.1.5.5.7.3.2用于客户端身份验证，1.3.6.1.5.5.7.3.1用于服务器身份验证。您还可以在此窗口中下载证书。

注意：应用于集群中发布者的信任证书必须复制到订阅服务器。最好在新配置中分别登录这些配置，进行确认。

注：为了使Expressway-C正确验证来自CUCM的证书，必须在Expressway-C中添加具有FQDN而不是IP地址的CUCM服务器。  IP地址的唯一工作方式是在证书中将每个CUCM节点的IP添加为SAN，这几乎是永远无法完成的。

具有自签名证书的CUCM服务器

默认情况下，CUCM服务器带有自签名证书。  如果已经部署了这些功能，则无法同时使用TLS验证和安全设备注册。  任一功能都可以单独使用，但由于证书是自签名的，这意味着自签名Tomcat和自签名CallManager证书都需要上传到Expressway-C上的受信任CA列表。  当Expressway-C搜索其信任列表以验证证书时，它会在找到具有匹配的主题的证书后停止。因此，无论信任列表中的哪个较高者（即tomcat或CallManager），此功能都会起作用。  下层则会失败，就像它不存在一样。  解决此问题的方法是使用 CA（公共或私有）签署 CUCM 证书并单独信任此 CA。

Expressway C 和 Expressway E 集群注意事项

集群证书

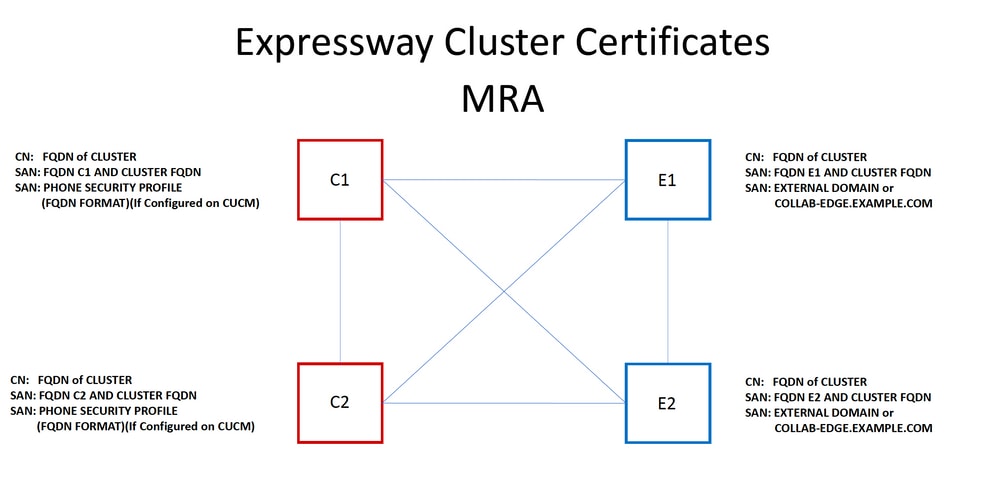

如果您有用于冗余的 Expressway C 或 Expressway E 服务器集群，则强烈建议您为每个服务器生成单独的 CSR，并使用 CA 签署 CSR。在上一个场景中，每个对等体证书的公用名(CN)将是相同的集群完全限定域名(FQDN)，而SAN将是集群FQDN和相应的对等体FQDN，如图所示：

您可以将集群FQDN用作CN，并且在SAN中使用每个对等体FQDN和集群FQDN可为集群中的所有节点使用同一证书，从而避免由公共CA签署多个证书的成本。

注意：只有在UCM上使用安全电话安全配置文件时，才需要Cs证书上的电话安全配置文件名称。外部域或collab-edge.example.com(其中example.com是您的域)仅要求通过MRA注册IP电话和TC终端。这是通过MRA注册Jabber的可选操作。如果不存在，则Jabber在Jabber通过MRA登录时会提示接受证书。

如果绝对必要，可以通过下一个过程完成此操作，也可以使用OpenSSL手动生成私钥和CSR:

步骤1.在集群的主节点上生成CSR，并将其配置为将集群别名列为CN。将集群中的所有对等体添加为备用名称，以及所有其他必需的SAN。

步骤2.签署此CSR并将其上传到主要对等体。

步骤3.以root用户身份登录到主目录，并下载位于/Tandberg/persistent/certs中的私钥。

步骤4.将签名证书和匹配的私钥上传到集群中的其他对等设备。

注：出于以下原因，不建议这样做：
1.由于所有对等体使用相同的私钥，因此存在安全风险。  如果某个服务器受到某种危害，攻击者可以解密来自任何服务器的流量。
2.如果需要对证书进行更改，则必须再次执行整个过程，而不是简单的CSR生成和签名。

受信任的 CA 列表

与集群中的 CUCM 订阅方不同，受信任的 CA 列表是不会在 Expressway 或 VCS 集群中的对等体之间复制。  这意味着，如果您有一个集群，您需要手动将受信任证书上传到每个对等体上的CA列表。

验证

使用本部分可确认配置能否正常运行。

检查当前证书信息

您可以通过多种方法来查看现有证书的信息。  第一个选项是通过Web浏览器。使用上一节中描述的方法，该方法也可用于导出链中的特定证书。  如果需要验证SAN或添加到Expressway服务器证书的其他属性，可以直接通过Web图形用户界面(GUI)执行此操作，导航到Maintenance > Security Certificates > Server Certificate，然后单击Show Decoded。

您可以在此处查看证书的所有特定详细信息，而无需下载该证书。  如果尚未上传关联的已签名证书，您也可对活动 CSR 执行相同的操作。

在Wireshark中读取/导出证书

如果您拥有包含证书交换的SSL握手的Wireshark捕获，Wireshark实际上可以为您解码证书，并且您实际上可以从内部导出链中的任何证书（如果交换的是完整链）。  为特定的证书交换端口（在遍历区域的情况下，通常为 7001）筛选数据包捕获。  接下来，如果您没有看到客户端和服务器hello数据包以及SSL握手，请右击TCP流中的一个数据包，然后选择decode as。  此处，选择SSL，然后单击apply。  现在，如果您捕获了正确的流量，则必须看到证书交换。  查找来自负载中包含证书的正确服务器的数据包。  展开下窗格中的SSL部分，直到您看到证书列表，如图所示：

您可以在此处展开任何证书以查看所有详细信息。  如果要导出证书，请右键单击链中的所需证书（如果有多个证书），然后选择导出选定数据包字节。  输入证书名称并点击保存。  现在，您必须能够在Windows证书查看器中打开证书（如果为其提供.cer扩展名），或者将其上传到任何其他工具进行分析。

故障排除

本节提供可用于对配置进行故障排除的信息。

测试以了解Expressway上的证书是否受信任

虽然最佳方法是手动检查证书链并确保所有成员都包括在Expressway受信任CA列表中，但您可以快速进行检查，以确保Expressway在Web GUI的维护>“安全证书”(Security Certificates)下的“客户端证书测试”(Client Certificate Testing)帮助下信任特定客户端的证书。保持所有默认设置相同。从下拉列表中选择Upload Test File(pem format)，然后选择要验证的客户端证书。  如果证书不受信任，您会收到一个错误（如图所示），说明证书被拒绝的原因。您看到的错误是上载的证书的解码信息以供参考。

如果您收到错误信息，声称Expressway无法获取证书CRL，但Expressway不使用CRL检查，这意味着证书将受信任并已通过所有其他验证检查。



Synergy Light 终端（7800/8800 系列电话）

这些新设备随附预先填充的证书信任列表，其中包括大量众所周知的公共CA。  无法修改此信任列表，这意味着您的Expressway E证书必须由其中一个匹配的公共CA签名才能使用这些设备。  如果由内部CA或其他公共CA签名，则连接将失败。  与 Jabber 客户端不同，此类型终端不提供手动接受证书的选项。

注：对于某些部署，使用具有7800/8800系列电话上所包含列表中的CA的Citrix NetScaler等设备可以通过MRA注册，即使Expressway-E使用内部CA也是如此。NetScalers根CA需要上传到Expressway-E，内部根CA需要上传到Netscaler以使SSL身份验证生效。事实证明，这种方法行之有效，是尽最大努力的支持。

注：如果受信任CA列表似乎包含所有正确的证书，但仍被拒绝，请确保列表中没有另一个主题相同的证书可能与正确的证书冲突。  当其他所有证书均发生故障时，您可以始终直接从浏览器或Wireshark导出证书链，并将所有证书上传到对方的服务器CA列表。  这将保证它是受信任证书。

注意：排除遍历区域故障时，有时问题可能看似与证书有关，但实际上问题出在软件端。  请确保用于遍历的账户用户名和密码正确。

注意：VCS或Expressway在证书的SAN字段中不支持超过999个字符。超过此限制（需要许多备用名称）的任何SAN将被忽略，就好像它们不存在一样。

视频资源

本部分提供视频中的信息，可以指导您完成所有证书配置过程。

为MRA或群集Expressway生成CSR

将服务器证书安装到Expressway

如何在Expressway之间配置证书信任
