在CUCM 14中为CallManager配置Tomcat证书重用

已更新: 2023 年 10 月 11 日
文档 ID:221070

非歧视性语言

此产品的文档集力求使用非歧视性语言。在本文档集中，非歧视性语言是指不隐含针对年龄、残障、性别、种族身份、族群身份、性取向、社会经济地位和交叉性的歧视的语言。由于产品软件的用户界面中使用的硬编码语言、基于 RFP 文档使用的语言或引用的第三方产品使用的语言，文档中可能无法确保完全使用非歧视性语言。 深入了解思科如何使用包容性语言。

关于此翻译

思科采用人工翻译与机器翻译相结合的方式将此文档翻译成不同语言，希望全球的用户都能通过各自的语言得到支持性的内容。 请注意：即使是最好的机器翻译，其准确度也不及专业翻译人员的水平。 Cisco Systems, Inc. 对于翻译的准确性不承担任何责任，并建议您总是参考英文原始文档（已提供链接）。

    简介

    本文档介绍如何在Cisco Unified Communications Manager(CUCM)服务器上为CallManager重复使用Multi-SAN Tomcat证书。

    先决条件

    要求

    Cisco 建议您了解以下主题：

    • CUCM证书
    • 实时监控工具(RTMT)
    • 身份信任列表(ITL)

    使用的组件

    本文档中的信息基于CUCM 14.0.1.13900-155。

    本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

    背景信息

    CUCM的两个主要服务是Tomcat和CallManager。在早期版本中，每个服务都需要不同的证书才能完成整个集群。在CUCM版本14中，添加了一项新功能，以对CallManager服务重复使用Multi-SAN Tomcat证书。使用此功能的优势包括：

    • 降低获得一个公共证书颁发机构(CA)签名的证书群集的两个证书的成本。
    • 此功能可减小ITL文件的大小，从而降低开销。

    配置

    caution-icon

    注意：在上传Tomcat证书之前，请验证单点登录(SSO)已禁用。如果启用，则必须禁用并在一次Tomcat证书再生过程完成后重新启用SSO。

    1.将Tomcat证书设置为多SAN

    在CUCM 14中，Tomcat Multi-SAN证书可以是自签名或CA签名。如果您的Tomcat证书已经是多SAN，请跳过此部分。

    自签名

    步骤1: 登录到 Publisher > Operating System (OS) Administration 并导航至 Security > Certificate Management > Generate Self-Signed.

    第二步：选择 Certificate Purpose: tomcat > Distribution: Multi-Server SAN. 它会自动填充SAN域和父域。

    Generate Self-Signed Multi-SAN Tomcat Certificate Screen生成自签名多SAN Tomcat证书屏幕

    第三步：点击 Generate，并验证您的所有节点是否都已列在 Certificate upload operation successful 邮件.点击 Close.

    Generate Self-Signed Multi-SAN Tomcat Successful Message生成自签名的多SAN Tomcat成功消息

    第四步：重新启动Tomcat服务，打开与集群所有节点的CLI会话，然后运行 utils service restart Cisco Tomcat   命令。

    第五步： 导航至 Publisher > Cisco Unified Serviceability > Tools > Control Center - Network Services 并重新启动 Cisco DRF Master Service 和 Cisco DRF Local Service.

    第六步：导航至每个 Subscriber > Cisco Unified Serviceability > Tools > Control Center - Network Services 和重启 Cisco DRF Local Service.

    CA签名

    步骤1: 登录到 Publisher > Operating System (OS) Administration 并导航至 Security > Certificate Management > Generate CSR.

    第二步：选择 Certificate Purpose: tomcat > Distribution: Multi-Server SAN. 它会自动填充SAN域和父域。

    Generate Multi-SAN CSR for Tomcat Certificate ScreenGenerate Multi-SAN CSR for Tomcat Certificate屏幕

    第三步：点击 Generate，并验证您的所有节点都列在 CSR export operation successful 邮件.点击 Close.

    Generate Multi-SAN CSR Tomcat Successful Message生成多SAN CSR Tomcat成功消息

    第四步：点击 Download CSR > Certificate Purpose: tomcat > Download.

    Download Tomcat CSR Screen下载Tomcat CSR屏幕

    第五步：将CSR发送到您的CA进行签名。

    第六步：要上传CA信任链，请导航 Certificate Management > Upload certificate > Certificate Purpose: tomcat-trust. 设置证书的说明并浏览信任链文件。

    步骤 7.上传CA签名的证书，导航至 Certificate Management > Upload certificate > Certificate Purpose: tomcat.设置证书的说明并浏览CA签名的证书文件。

    步骤 8重新启动Tomcat服务，打开与集群所有节点的CLI会话，然后运行 utils service restart Cisco Tomcat  命令。

    步骤 9 导航至 Publisher > Cisco Unified Serviceability > Tools > Control Center - Network Services 并重新启动 Cisco DRF Master Service 和 Cisco DRF Local Service.

    步骤 10导航至每个 Subscriber > Cisco Unified Serviceability > Tools > Control Center - Network Services 和重启 Cisco DRF Local Service.

    2.重用CallManager的Tomcat证书

    caution-icon

    注意：对于CUCM 14，新的企业参数 Phone Interaction on Certificate Update 介绍。当更新其中一个TVS、CAPF或TFTP(CallManager/ITLRecovery)证书时，使用此字段手动或自动重置电话（如果适用）。此参数默认设置为 reset the phones automatically.在重新生成、删除和更新证书后，确保重新启动适当的服务。

    步骤1:导航到您的CUCM发布服务器，然后导航到 Cisco Unified OS Administration > Security > Certificate Management.

    第二步：点击 Reuse Certificate.

    第三步：从  choose Tomcat type 下拉列表，选择 tomcat.

    第四步：从  Replace Certificate for the following purpose 窗格，请查看 CallManager 复选框。

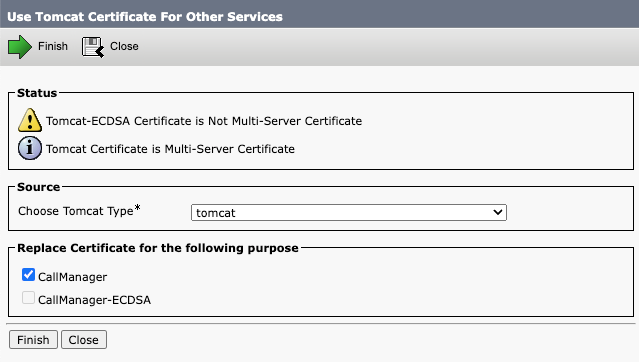

    Reuse Tomcat Certificate for Other Services ScreenReuse Tomcat Certificate for Other Services屏幕

    note-icon

    注意：如果选择Tomcat作为证书类型，则会启用CallManager作为替换。如果选择tomcat-ECDSA作为证书类型，则会启用CallManager-ECDSA作为替换。

    第五步：点击 Finish 以便用Tomcat Multi-SAN证书替换CallManager证书。

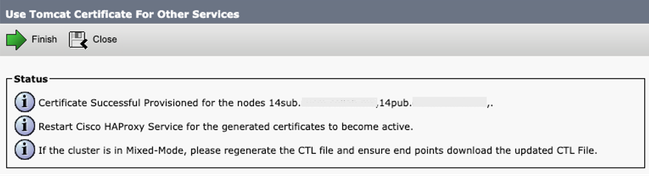

    Reuse Tomcat Certificate Successful Message重新使用Tomcat证书成功消息

    第六步： 重新启动Cisco HAProxy服务，打开与集群所有节点的CLI会话，然后运行 utils service restart Cisco HAProxy  命令。

    note-icon

    注：要确定集群是否处于混合模式，请导航至 Cisco Unified CM Administration > System > Enterprise Parameters > Cluster Security Mode (0 == Non-Secure; 1 == Mixed Mode)。

    步骤 7.如果集群处于混合模式，请打开与发布服务器节点的CLI会话，然后运行  utils ctl update CTLFile  命令，并重置集群的所有电话以使CTL文件更新生效。

    验证

    步骤1:导航到CUCM发布服务器，然后导航到 Cisco Unified OS Administration > Security > Certificate Management.

    第二步：筛选依据 Find Certificate List where: Usage > begins with: identity 并点击 Find.

    第三步：CallManager和Tomcat证书必须以相同值结尾 Common Name_Serial Number 价值.

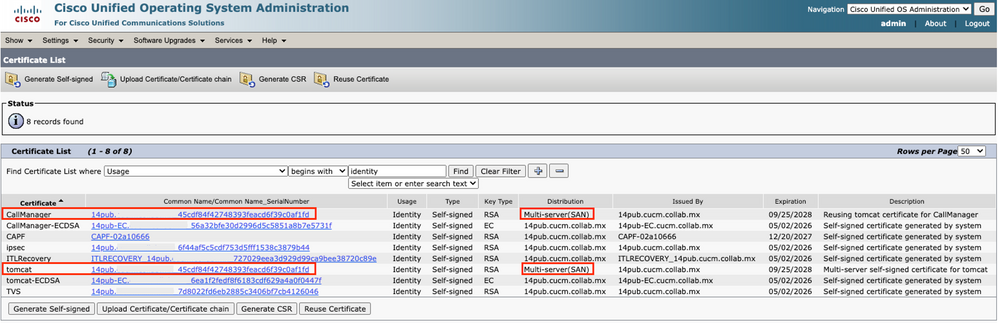

    Verify Tomcat Certificate Reuse for CallManager验证CallManager的Tomcat证书重复使用

    相关信息

    修订历史记录

    版本 发布日期 备注
    1.0
    11-Oct-2023
    初始版本
    TAC Authored

    由思科工程师提供

    • 贝伦·桑切斯·托拉尔瓦
      思科TAC工程师
