简介

本文档介绍使用Cisco Mobility Express (ME)软件通过以太网桥接部署点对点网状链路。

关于Mobility Express

本文档使用Cisco 1542室外接入点。版本8.10中引入了Mobility Express软件对Flex+Bridge模式下的室内和室外AP的网状支持。

支持以下无线接入点型号：

作为ME根AP：Cisco AireOS 1542、1562、1815s、3802s AP
作为网状AP：Cisco AireOS 1542、1562、1815s、3802s AP

Mobility Express (ME)是一种替代自治AP模式和软件的解决方案。它允许基于AireOS的无线局域网控制器(WLC)软件的精简版本在接入点上运行。WLC和AP代码都存储在AP内存的单个分区内。Mobility Express部署不需要许可证文件，也不需要许可证激活。

当运行Mobility Express支持软件的设备通电后，“AP部分”将首先启动。几分钟后，控制器部分也会初始化。一旦建立控制台会话，支持ME的设备将显示WLC提示符。要进入基础AP外壳，可以使用命令apciscoshell：

(Cisco Controller) >apciscoshell
!!Warning!!: You are entering ap shell. This stops you from establishing new telnet/SSH/Web sessions to controller.
 Also the exsisting sessions is suspended till you exit the ap shell.
 To exit the ap shell, use 'logout'

User Access Verification
Username: admin
Password: ********
RAP>logout

(Cisco Controller) >

先决条件

使用的组件

2个1542D-E无线接入点
2台3560-CX思科交换机
2台笔记本电脑
1根控制台电缆

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

网络图

此网络中的所有设备都位于192.168.1.0/24子网内。Mobility Express AP（控制器）的管理接口未标记，而所有端口上的本地VLAN都是VLAN 39。AP 1542-1充当控制器和根接入点(RAP)的角色，而AP 1542-2充当网状无线接入点(MAP)的角色。此表包含网络中所有设备的IP地址：

注意：标记管理接口可能会导致AP加入内部WLC进程出现问题。如果您决定标记管理接口，请确保相应地配置有线基础设施部分。

设备	IP Address
默认网关	192.168.1.1
笔记本电脑1	192.168.1.100
笔记本电脑2	192.168.1.101
Mobility Express WLC	192.168.1.200
1542-1 (RAP)	192.168.1.201
1542-2 (MAP)	192.168.1.202

Network Diagram

配置

交换机配置

连接笔记本电脑的交换机端口配置为接入端口，VLAN设置为39：

Switch1#show run interface Gig 0/1

Current configuration : 205 bytes
!
interface GigabitEthernet0/1
 description Laptop1
 switchport access vlan 39
 switchport mode access
end

Switch2#show run interface Gig 0/8

Current configuration : 205 bytes
!
interface GigabitEthernet0/8
 description Laptop2
 switchport access vlan 39
 switchport mode access
end

连接AP的交换机端口处于中继模式，本地VLAN设置为39：

Switch1#show run interface Gig 0/8
Building configuration...
!
interface GigabitEthernet0/8
 description 1542-1 (RAP)
 switchport mode trunk
 switchport trunk native vlan 39
end

Switch2#show run interface Gig 0/1
Building configuration...
!
interface GigabitEthernet0/1
 description 1542-1 (RAP)
 switchport mode trunk
 switchport trunk native vlan 39
end

AP的出厂重置

建议在开始新部署之前执行AP的出厂重置。这可以通过按下AP上的模式/重置按钮，接通电源并继续保持电源超过20秒来完成。这样可以确保擦除以前的所有配置。可以通过使用默认用户名Cisco和密码Cisco（区分大小写）的控制台连接来访问AP。

如果某个AP已在Mobility Express中运行，则出厂重置不一定会将其移回轻量模式。重要的一步是确定AP运行的是轻量映像还是Mobility Express映像。

如果您的AP是轻量级，您可以通过下载mobility express代码将其转换为Mobility Express。如果AP已处于mobility express模式，则您必须按照接入点/控制器GUI中的升级过程来更改软件版本。

运行轻量级映像的AP的show version示例：

cisco AIR-AP1562I-E-K9 ARMv7 Processor rev 1 (v7l) with 1028616/605344K bytes of memory. Processor board ID FCZ2150Z099 AP Running Image : 8.5.151.0 Primary Boot Image : 8.5.151.0 Backup Boot Image : 0.0.0.0 1 Gigabit Ethernet interfaces 2 802.11 Radios Radio Driver version : 9.0.5.5-W8964 Radio FW version : 9.1.8.1 NSS FW version : 2.4.26

以下是已在Mobility Express软件中运行的AP的示例：

AP#show version . .. AP Running Image : 8.10.185.0 Primary Boot Image : 8.10.185.0 Backup Boot Image : 8.10.185.0 . .. . AP Image type : MOBILITY EXPRESS IMAGE AP Configuration : MOBILITY EXPRESS CAPABLE

将轻量capwap映像下载到1542-2 (MAP)

笔记本电脑1用作TFTP服务器。AP 1542-2最初可连接到Switch 1 Gig 0/8端口，以便执行升级。在software.cisco.com上的1542个轻量级映像下，下载与8.10.185版本映像相对应的15.3.3-JJ1（全名ap1g5-k9w8-tar.153-3.JK9.tar）。最新的轻量AP映像始终对应于最新的ME版本。
将映像放在TFTP根文件夹中。连接控制台电缆，使用默认凭证登录(用户名是Cisco，口令也是Cisco)。为AP分配IP地址并使用以下命令执行升级：

#capwap ap ip 192.168.1.202 255.255.255.0 192.168.1.1
#archive download-sw /reload tftp://192.168.1.100/ap1g5-k9w8-tar.153-3.JK9.tar

AP执行升级，然后重新启动。使用show version命令确认升级是否成功：

MAP#show version
.
..
AP Running Image     : 8.10.185.0
Primary Boot Image   : 8.10.185.0
Backup Boot Image    : 8.8.125.0

AP从交换机1上拔下，然后重新插入交换机2。

注意：通过手动升级MAP的映像，我们避免了在建立网状链路后进行空中映像升级的过程。

将支持Mobility Express的映像下载到AP 1542-1 (RAP)

在1542 AP的Mobility Express 8.10.105版本下，我们可以看到2个可用文件：.tar和.zip。下载.tar文件：

Download the .tar File 下载.tar文件

与物理WLC不同，ME接入点没有足够的闪存来存储所有AP映像，因此，如果要将更多的AP加入到Mobility Express接入点中，必须随时访问TFTP服务器。如果我们像本示例中那样手动升级AP，则无需执行此步骤。

要执行升级，请将控制台连接到AP 1542-1，为其分配IP地址并执行映像升级：

#capwap ap ip 192.168.1.201 255.255.255.0 192.168.1.1
#ap-type mobility-express tftp://192.16.1.100/AIR-AP1540-K9-ME-8-10-185.tar

升级完成后，AP将重新启动。在AP启动后不久，控制器部分也开始启动。我们很快看到正在广播的零日调配SSID“CiscoAirProvision”。

如果您在控制台上，可以看到CLI向导，但不会以这种方式配置AP。无线版GUI向导便是理想之选。

零日SSID调配

使用口令口令连接到AP广播的“CiscoAirProvision”SSID。笔记本电脑从子网192.168.1.0/24获取IP地址。

如果您没有看到正在广播的SSID，仍有可能该AP处于“Mobility Express CAPABLE”状态，但不作为mobility express运行。然后，您必须连接到AP CLI并输入ap type mobility-express，AP将重新启动并广播调配SSID。

也可以使用在本地模式和网格模式之间转换AP capwap ap模式本地/flex-bridge 如果需要，则在此设置过程中。

在Web浏览器中打开地址http://192.168.1.1。此页重定向到初始配置向导。通过指定管理员用户名和密码在控制器上创建管理员帐户，然后点击Start。

Mobility Express Login Page

在下一步中，通过指定值来设置控制器。

字段名称	描述
系统名称	输入Mobility Express AP的系统名称。示例：MobilityExpress-WLC
国家/地区	从下拉列表中选择一个国家/地区。
日期和时间	选择当前日期和时间。注意：该向导会尝试使用JavaScript从计算机导入时钟信息（日期和时间）。强烈建议您在继续之前确认时钟设置。接入点取决于时钟设置以加入WLC。
时区	选择当前时区。
NTP 服务器	输入NTP服务器详细信息。
管理IP	输入管理IP地址。注意：它必须与分配给接入点的IP不同！在本例中，当AP获得。201 IP时，我们在配置向导中分配。200。两者均使用。
子网掩码	输入子网掩码地址。
默认网关	输入默认网关。

在此设置中，DHCP服务器在交换机1上运行，因此无需在ME WLC上启用它。将“网格”选项滑动到 enable 然后单击下一步。

Mobility Express Initial Wizard Page 1

在下一步中，通过指定以下字段创建无线网络：

字段名称	描述
网络名称	输入网络名称。
安全	选择 WPA2 Personal security type。
口令	指定预共享密钥(PSK)。
确认密码	重新输入并确认密码短语。

此网络可在稍后阶段禁用。

Mobility Express Initial Wizard Page 2

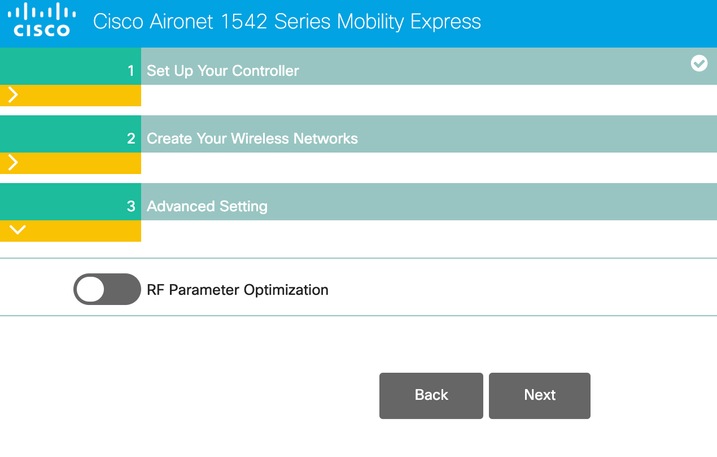

在Advanced Settings（高级设置）选项卡中，将 RF参数优化 滑块已禁用，然后单击下一步：

Mobility Express Initial Wizard Page 3

确认设置后，WLC将重新启动：

End of Mobility Express Initial Wizard

其他网状网配置

在建立网状链路之前，需要将MAP转换为flex-bridge模式。如果在初始配置期间启用了网状网选项，则RAP已处于Flex-Bridge模式。这可以从CLI完成：

MAP# capwap ap mode flex-bridge

MAP#[*11/05/2019 18:26:28.1599] AP Rebooting: Reset Reason - AP mode changed

要使MAP顶级加入ME控制器，需要获得授权。在MAP上，查找其以太网接口的MAC地址：

MAP#show interfaces wired 0
wired0    Link encap:Ethernet  HWaddr 00:EE:AB:83:D3:20
          inet addr:192.168.1.202  Bcast:192.168.1.255  Mask:255.255.255.0
          UP BROADCAST RUNNING PROMISC MULTICAST  MTU:1500  Metric:1
          RX packets:183 errors:0 dropped:11 overruns:0 frame:0
          TX packets:192 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:80
          RX bytes:19362 (18.9 KiB)  TX bytes:22536 (22.0 KiB)

从laptop 1通过https://192.168.1.200访问ME控制器Web界面。在专家模式启用后（右上角），“Wireless settings”（无线设置）下会显示网状网选项卡。在mac filtering下，添加MAP的以太网MAC地址：

MAC Authorization Page

Add a MAC Address to the MAC Filter

注意：要加入ME WLC的网桥模式或Flex-Bridge模式中的任何后续AP也需要授权

设置完成后，会建立网状链路。要使MAP后的有线客户端能够通过网状链路传输流量，需要在MAP的Wireless Settings > Access Points > MAP > Mesh下启用以太网桥接：

Ethernet Bridging Setting

如果网状链路使用5GHz频段，可能会受到雷达信号的影响。一旦RAP检测到雷达事件，它会切换到另一个信道。建议启用信道更改通知，以便RAP通知MAP已交换信道。由于MAP无需扫描所有可用信道，这显著降低了收敛时间：

Convergence Settings

验证

我们可以运行show mesh ap summary命令来验证MAP是否已加入：

(Cisco Controller) >show mesh ap summary

AP Name                AP Model             BVI MAC              CERT MAC       Hop  Bridge Group Name  Enhanced Feature Set
------------------  -------------------  -----------------  ------------------  ---  -----------------  --------------------
RAP                  AIR-AP1542I-E-K9     00:fd:22:19:8c:f8  11:22:33:44:55:66  0    default            N/A
MAP                  AIR-AP1542D-E-K9     00:ee:ab:83:d3:20  11:22:33:44:55:66  1    default            N/A

Number of Mesh APs............................... 0
Number of RAPs................................... 0
Number of MAPs................................... 0
Number of Flex+Bridge APs........................ 2
Number of Flex+Bridge RAPs....................... 1
Number of Flex+Bridge MAPs....................... 1

为了测试链路是否通过流量，Cisco尝试从Laptop 1 ping Laptop 2：

VAPEROVI:~ vaperovi$ ping 192.168.1.101

PING192.168.1.101 (192.168.1.101): 56 data bytes
64 bytes from192.168.1.101: icmp_seq=0 ttl=64 time=5.461 ms
64 bytes from192.168.1.101: icmp_seq=1 ttl=64 time=3.136 ms
64 bytes from192.168.1.101: icmp_seq=2 ttl=64 time=2.875 ms

注意：只有网状链路建立后，您才能ping通MAP或RAP IP地址。

故障排除

在MAP/RAP上：

调试网状网事件

在ME WLC上：

debug capwap events enable
debug capwap errors enable
debug mesh events enable

从MAP观察到的成功加入过程的示例（某些消息由于不相关而被编辑）：

MAP#debug mesh events
Enabled all mesh event debugs

[*11/05/2019 18:28:24.5699] EVENT-MeshRadioBackhaul[1]: Sending SEEK_START to Channel Manager
[*11/05/2019 18:28:24.5699] EVENT-MeshChannelMgr[1]: Starting regular seek
[*11/05/2019 18:28:24.5699] EVENT-MeshChannelMgr[1]: channels to be seeked: 100
[*11/05/2019 18:28:06.5499] EVENT-MeshChannelMgr[0]: start scanning on channel 1.
[*11/05/2019 18:28:06.5499] EVENT-MeshChannelMgr[1]: start scanning on channel 100.
[*11/05/2019 18:28:06.5699] EVENT-MeshRadioBackhaul[1]: Sending ADD_LINK to MeshLink
[*11/05/2019 18:28:06.5699] EVENT-MeshAwppAdj[1][D4:78:9B:7B:DF:11]: AWPP adjacency added channel(100) bgn() snr(99)
[*11/05/2019 18:28:06.5699] EVENT-MeshRadioBackhaul[1]: Sending ADJ_FOUND to Channel Manager 0x64
[*11/05/2019 18:28:06.5699] EVENT-MeshChannelMgr[1]: Adj found on channel 100.
[*11/05/2019 18:28:07.2099] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:08.5499] EVENT-MeshChannelMgr[0]: scanning timer expires.
[*11/05/2019 18:28:08.7899] EVENT-MeshChannelMgr[0]: continue scanning on channel 2.
[*11/05/2019 18:28:08.7899] EVENT-MeshChannelMgr[1]: scanning timer expires.
[*11/05/2019 18:28:09.0399] EVENT-MeshChannelMgr[1]: continue scanning on channel 104.
[*11/05/2019 18:28:09.2099] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:10.7899] EVENT-MeshChannelMgr[0]: scanning timer expires.
[*11/05/2019 18:28:11.0199] EVENT-MeshChannelMgr[0]: continue scanning on channel 3.
[*11/05/2019 18:28:11.0399] EVENT-MeshChannelMgr[1]: scanning timer expires.
[*11/05/2019 18:28:11.2099] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:11.3099] EVENT-MeshChannelMgr[1]: continue scanning on channel 108.
[*11/05/2019 18:28:13.0199] EVENT-MeshChannelMgr[0]: scanning timer expires.
[*11/05/2019 18:28:13.2099] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:13.2499] EVENT-MeshChannelMgr[0]: continue scanning on channel 4.
[*11/05/2019 18:28:13.3099] EVENT-MeshChannelMgr[1]: scanning timer expires.
[*11/05/2019 18:28:13.5599] EVENT-MeshChannelMgr[1]: continue scanning on channel 112.
[*11/05/2019 18:28:15.2099] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:15.2499] EVENT-MeshChannelMgr[0]: scanning timer expires.
[*11/05/2019 18:28:15.5099] EVENT-MeshChannelMgr[0]: continue scanning on channel 5.
[*11/05/2019 18:28:15.5599] EVENT-MeshChannelMgr[1]: scanning timer expires.
[*11/05/2019 18:28:15.8099] EVENT-MeshChannelMgr[1]: continue scanning on channel 116.
.
..
.
[*11/05/2019 18:28:35.7999] EVENT-MeshChannelMgr[1]: Mesh BH requests to switch to channel 100, width 20 MHz
[*11/05/2019 18:28:35.8199] EVENT-MeshChannelMgr[0]: abort scanning.
[*11/05/2019 18:28:35.8199] EVENT-MeshChannelMgr[0]: Set to configured channel 1, width 20 MHz
[*11/05/2019 18:28:36.6699] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:37.5099] EVENT-MeshRadioBackhaul[1]: Sending LINK_UP to MeshLink
[*11/05/2019 18:28:37.5099] CRIT-MeshLink: Set Root port Mac: D4:78:9B:7B:DF:11 BH Id: 2 Port:54 Device:DEVNO_BH_R1
[*11/05/2019 18:28:37.5099] EVENT-MeshLink: Sending NOTIFY_SECURITY_LINK_UP to MeshSecurity
[*11/05/2019 18:28:37.5099] EVENT-MeshSecurity: Intermodule message NOTIFY_SECURITY_LINK_UP
[*11/05/2019 18:28:37.5099] EVENT-MeshSecurity: Start full auth to parent D4:78:9B:7B:DF:11
[*11/05/2019 18:28:37.5099] EVENT-MeshSecurity: start_auth, Parent(D4:78:9B:7B:DF:11) state changed to ASSOC
[*11/05/2019 18:28:37.5199] EVENT-MeshSecurity: Opening wpas socket
[*11/05/2019 18:28:37.5199] EVENT-MeshSecurity: start socket to WPA supplicant
[*11/05/2019 18:28:37.5199] EVENT-MeshSecurity: MeshSecurity::wpas_init my_mac=00:EE:AB:83:D3:20, username(18)=c1540-00eeab83d320
[*11/05/2019 18:28:38.6699] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:40.6699] ipv6 gw config loop in Ac discovery
[*11/05/2019 18:28:40.6799] EVENT-MeshSecurity: Generating pmk r0 as child(D4:E8:80:A0:D0:B1)
[*11/05/2019 18:28:40.6899] EVENT-MeshSecurity: pmk(eap) r0 generated for D4:78:9B:7B:DF:11: 5309c9fb 0521f380 e2cdacd2 ad2dd4be 350c71f3 8810947f b4f3946b 10aabcbf
[*11/05/2019 18:28:40.6899] EVENT-MeshSecurity: EAP authentication is done, Parent(D4:78:9B:7B:DF:11) state changed to KEY_INIT
[*11/05/2019 18:28:40.6899] EVENT-MeshSecurity: Child(D4:E8:80:A0:D0:B1) generating keys to Parent D4:78:9B:7B:DF:11
[*11/05/2019 18:28:40.6899] EVENT-MeshSecurity: Processing TGR_AUTH_RSP, Parent(D4:78:9B:7B:DF:11) state changed to KEY_VALIDATE
[*11/05/2019 18:28:40.6899] CRIT-MeshSecurity: Mesh Security successful authenticating parent D4:78:9B:7B:DF:11, informing Mesh Link
[*11/05/2019 18:28:40.6899] EVENT-MeshLink: Mac: D4:78:9B:7B:DF:11 bh_id:2 auth_result: 1
[*11/05/2019 18:28:40.6899] EVENT-MeshLink: Sending NOTIFY_SECURITY_DONE to Control
[*11/05/2019 18:28:40.6899] EVENT-MeshLink: Mesh Link:Security success on parent :D4:78:9B:7B:DF:11
[*11/05/2019 18:28:40.6899] EVENT-MeshLink: Uplink Auth done: Mac: D4:78:9B:7B:DF:11 Port:54 Device:DEVNO_BH_R1 notify bridge to start PCP
[*11/05/2019 18:28:40.6899] EVENT-MeshSecurity: Processing TGR_REASSOC_RSP, Parent(D4:78:9B:7B:DF:11) state changed to STATE_RUN
[*11/05/2019 18:28:40.6899] EVENT-MeshAwppAdj[1][D4:78:9B:7B:DF:11]: auth_complete Result(PASS)
.
..
.
[*11/05/2019 18:28:45.6799] CAPWAP State: Discovery
[*11/05/2019 18:28:45.6799] Discovery Request sent to 192.168.1.200, discovery type STATIC_CONFIG(1)
[*11/05/2019 18:28:45.6899] Discovery Request sent to 192.168.1.200, discovery type STATIC_CONFIG(1)
[*11/05/2019 18:28:45.6899] Sent Discovery to mobility group member 1. 192.168.1.200, type 1.
[*11/05/2019 18:28:45.7099] Discovery Request sent to 255.255.255.255, discovery type UNKNOWN(0)
[*11/05/2019 18:28:46.9699] AP GW IP Address updated to 192.168.1.1
[*11/05/2019 18:28:47.3999] Flexconnect Switching to Standalone Mode!
[*11/05/2019 18:28:47.4599] EVENT-MeshLink: Sending NOTIFY_CAPWAP_COMPLETE to Control
[*11/05/2019 18:28:47.4599] EVENT-MeshControl: Capwap Complete Notification: bh:2 Result:2
[*11/05/2019 18:28:47.4599] EVENT-MeshControl: Received CAPWAP Disconnect for: bh_id(2), D4:78:9B:7B:DF:11
[*11/05/2019 18:28:47.4899] Discovery Response from 192.168.1.200
.
..
.
Adding Ipv4 AP manager 192.168.1.200 to least load
[*11/05/2019 18:28:55.1299] WLC: ME ApMgr count 1, ipTransportTried 0, prefer-mode 1, isIpv4OrIpv6Static 2
[*11/05/2019 18:28:55.1399] IPv4 Pref mode. Choosing AP Mgr with index 0, IP 192.168.1.200, load 1, AP ip: (192.168.1.202)
[*11/05/2019 18:28:55.1399] capwapSetTransportAddr returning: index 0, apMgrCount 0
[*11/05/2019 18:28:55.1399]
[*11/06/2019 13:23:36.0000]
[*11/06/2019 13:23:36.0000] CAPWAP State: DTLS Setup
[*11/06/2019 13:23:36.0000] DTLS connection created sucessfully local_ip: 192.168.1.202 local_port: 5248 peer_ip: 192.168.1.200 peer_port: 5246
[*11/06/2019 13:23:36.8599] Dtls Session Established with the AC 192.168.1.200, port 5246
[*11/06/2019 13:23:36.8599]
[*11/06/2019 13:23:36.8599] CAPWAP State: Join
[*11/06/2019 13:23:36.8699] Sending Join request to 192.168.1.200 through port 5248
[*11/06/2019 13:23:36.8899] Join Response from 192.168.1.200
[*11/06/2019 13:23:36.8899] AC accepted join request with result code: 0
.
..
.
CAPWAP data tunnel UPDATE to forwarding SUCCEEDED
[*11/06/2019 13:23:37.4999] Starting Post Join timer
[*11/06/2019 13:23:37.4999]
[*11/06/2019 13:23:37.4999] CAPWAP State: Image Data
[*11/06/2019 13:23:37.5099] AP image version 8.10.105.0 backup 8.8.125.0, Controller 8.10.105.0
[*11/06/2019 13:23:37.5099] Version is the same, do not need update.
[*11/06/2019 13:23:37.6399] do NO_UPGRADE, part1 is active part
[*11/06/2019 13:23:37.6499]
[*11/06/2019 13:23:37.6499] CAPWAP State: Configure
[*11/06/2019 13:23:37.6599] DOT11_CFG[0] Radio Mode is changed from Remote Bridge to Remote Bridge
.
..
.
[*11/06/2019 13:23:38.7799] DOT11_CFG[0]: Starting radio 0
[*11/06/2019 13:23:38.7799] DOT11_CFG[1]: Starting radio 1
[*11/06/2019 13:23:38.8899] EVENT-MeshRadioBackhaul[0]: BH_RATE_AUTO
[*11/06/2019 13:23:38.8899] EVENT-MeshSecurity: Intermodule message LSC_MODE_CHANGE
[*11/06/2019 13:23:38.9099] CAPWAP data tunnel UPDATE to forwarding SUCCEEDED
[*11/06/2019 13:23:38.9999] Setting Prefer-mode IPv4
[*11/06/2019 13:23:39.0499]
[*11/06/2019 13:23:39.0499] CAPWAP State: Run
[*11/06/2019 13:23:39.0499] EVENT-MeshCapwap: CAPWAP joined controller
[*11/06/2019 13:23:39.0599] CAPWAP moved to RUN state stopping post join timer
[*11/06/2019 13:23:39.1599] CAPWAP data tunnel ADD to forwarding SUCCEEDED
[*11/06/2019 13:23:39.2299] AP has joined controller ME
[*11/06/2019 13:23:39.2599] Flexconnect Switching to Connected Mode!

提示、技巧和常见错误

通过在线路将MAP和RAP升级到相同的映像版本，我们避免通过空中下载映像（这在“脏”RF环境中可能会出现问题）。
增加5GHz回程链路的信道宽度可能导致较低的信噪比和假雷达检测（主要在80MHz和160 MHz）。
不得通过ping MAP或RAP来测试网状链路连通性。在网状链路接通后，它们将无法ping通。
强烈建议在现场部署之前，在受控环境中测试设置。
如果使用带有外部天线的AP，请确保参考部署指南，检查哪些天线兼容，以及必须插入哪个端口。
为了通过网状链路桥接来自不同VLAN的流量，需要禁用VLAN透明功能。
请考虑在AP本地放置系统日志服务器，因为它可以提供调试信息，否则只能通过控制台连接使用。

修订历史记录

版本	发布日期	备注
4.0	18-Oct-2024	修复了拼写错误、语法错误和格式错误。
3.0	15-Sep-2023	固定拼写错误
2.0	13-Jul-2023	修复了一些详细信息并更改为版本8.10.185
1.0	16-Nov-2019	初始版本

由思科工程师提供

Kasia Prusak
思科专业服务
瓦西里·佩洛维奇
思科TAC
尼古拉斯·达尔奇斯
思科TAC

此文档是否有帮助?

反馈

联系我们

提交支持案例
(需要思科服务合同)

本文档适用于以下产品

Mobility Express for Aironet 1540
