简介
本文档介绍使用IoT操作控制面板中的模板在CURWB中运行的工业无线(IW) AP上配置流动性。
访问物联网设备
IW接入点(AP)(如IW9165和IW9167)可以在CAPWAP或URWB模式下配置。
在URWB模式下配置这些接入点时,可以使用IoT操作控制面板进行配置,也可以在离线模式下本地进行配置。IoT操作控制面板可使用这些链接进行访问,具体取决于租户所在的位置。
https://us.ciscoiot.com
https://eu.ciscoiot.com

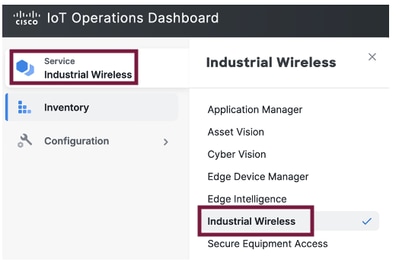

登录并选择合适的租户后,在Service下选择Industrial Wireless(工业无线)以访问思科超可靠无线回程(CURWB)无线电的功能集。
![IoT运营控制面板](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-00.png)
手动注册
可以从资产页面将设备手动注册到IoT OD。
选择Add Devices(添加设备),选择已添加设备的PID。上传一个CSV文件时可以同时显示其上设备的序列号和MAC地址;每行都有一个条目。
示例:SN001234,00:f1:ca:00:00:01
SN003457,00:f1:ca:00:00:02
上传后,点击底部的Add devices手动将设备导入控制面板。然后,它们会显示在Inventory(资产)选项卡下。
流动性配置
使用IW916x无线接入点的基本流动性设置可以使用此程序通过IoT OD配置。

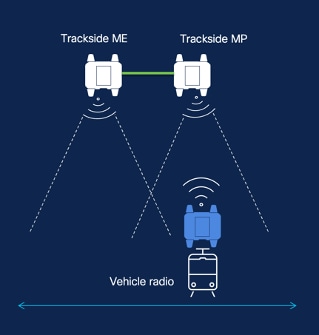

考虑三个AP:Radio A(无线电A)充当轨旁网状终端,Radio B(无线电B)充当轨旁网状点,Radio C(无线电C)充当车辆无线电。
![车辆无线电](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-01.png)

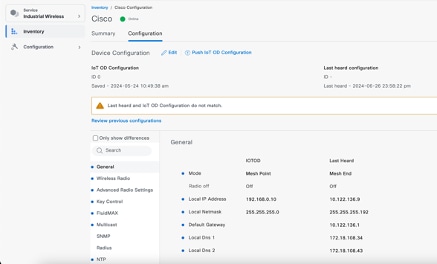

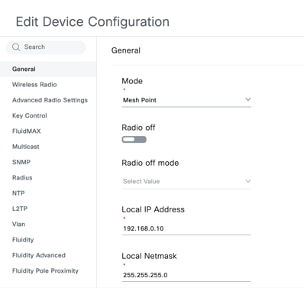

- 设备添加到IoT OD且状态为“联机”后,可以通过选择所需的设备编辑配置。点击设备并转至“配置”选项卡,选择“编辑”按钮以更新配置。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-02.png)
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-03.png)

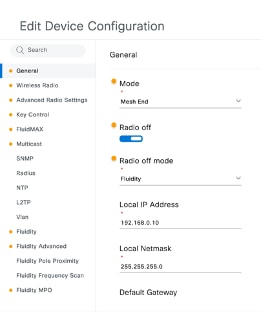

2. 对于“流动性”设置,在“常规”部分中,至少必须将一个轨旁无线电配置为网状终端。在此设置中,无线电A是轨道侧网状端,无线电B是轨道侧网状点。所有车辆无线电必须配置为网状点。在此设置中只有一个车辆无线电,即无线电C。所有无线电的无线电模式都设置为“流动性”。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-04.png)

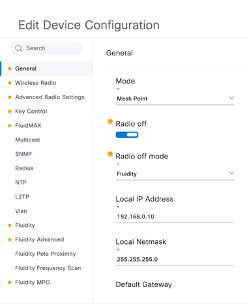

无线电A配置
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-05.png)

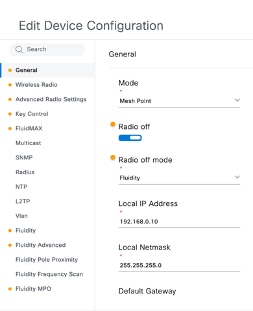

无线电B配置
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-06.png)
Radio C配置
3. 在“无线电”部分下,确保三个无线电都具有相同的口令。对于此设置,我们仅对每个IW设备启用一个无线电。启用您选择的无线电(无线电1或无线电2),并确保所有无线电都配置了相同的频率和信道宽度。当连接天线时,请确保根据所选的无线电编号选择外部端口。此外,无线电模式配置为全部三个无线电的“流动性”。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-07.png)

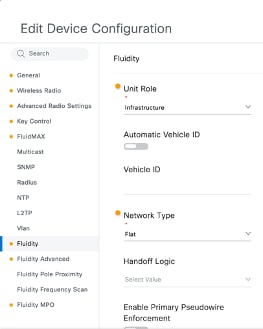

4. 在“流动性”一节下,该股的作用被选为轨道旁无线电广播A和广播B的“基础设施”。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-08.png)

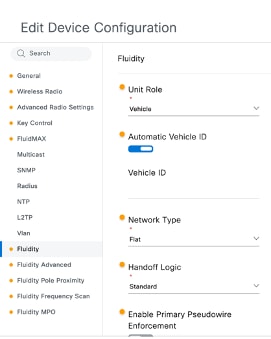

5. 在“流动性”一节下,在C广播电台中,该股的角色被选为“车辆”。由于这是第2层流动性网络,因此网络类型应为“平面”。如果一台车辆上使用多个车辆无线电,则可以启用“自动车辆ID”,也可以分配手动车辆ID。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-09.png)
编辑配置后,点击底部的“保存”。
6. 现在使用“Push IoT OD Configuration”(推送物联网设备配置)按钮可以将更新的配置直接从物联网设备推送到无线电。出现提示后,点击Confirm。设备将重新启动,并可从推送的配置通过IP进行访问。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-10.png)
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-11.png)

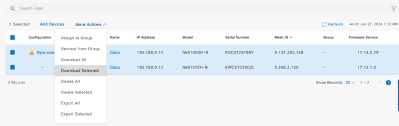

7. 如果无线电处于“脱机”状态,另一个推送配置的选项是下载配置文件。从Inventory(资产)选项卡中选择一个或多个设备,然后从More Actions(更多操作)下拉菜单中选择Download Selected(下载选定内容)按钮。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-12.png)

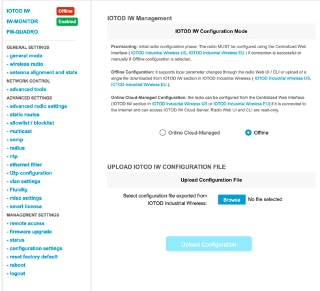

下载扩展名为.iwconf的文件。相同的文件可以从IoT-OD选项卡上传到设备的GUI。
![配置窗口](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-13.png)

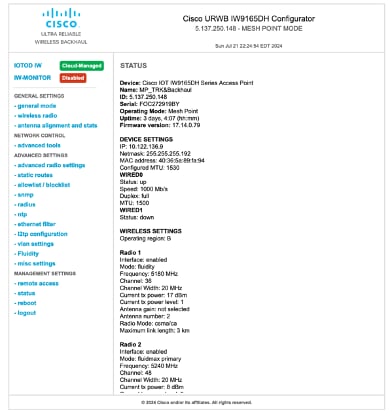

可以从Status页面检查配置。

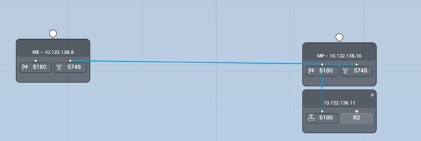

8. 可以访问“网状终端”无线电上的FM-Quadro页面来检查“流动性”设置的布局。
![连接图](/c/dam/en/us/support/docs/wireless/ultra-reliable-wireless-backhaul/222194-configure-fluidity-on-iw-aps-using-iot-o-15.png)
