I介紹

本檔案介紹思科以應用程式為中心的基礎架構(ACI)中的原則類別標籤(pcTag)/類別概念。 本檔案中的資訊是根據軟體版本4.2(3n)。

必要條件

為充分理解本文檔中介紹的設計，讀者必須具備思科ACI的基本工作知識。

什麼是pcTag?

簡而言之，pcTag是一個數字ID，用於ACI中終端策略組(epg)的內部表示，也稱為源類(sclass)或目標類(dclass)。 它用於流量分類和策略實施（合約實施）。 當流量進入ACI枝葉時，ACI枝葉會根據配置的策略實施方向（預設 — 輸入）和本地可用的字首資訊，通過為ACI枝葉分配pcTag值，對源和目標流量進行分類並將其標籤為EPG。分配給源EPG的pcTag稱為SCLASS，而分配給目標EPG的pcTag稱為DCLASS。

pcTag值的範圍介於1和65535之間。可以進一步將其細分為三類。

System — 這些是範圍1-15的內部系統標籤。例如，13用於丟棄EPG，15用於EPG中帶有0.0.0.0/0子網的l3out。

全域性 — 預設情況下，pcTag的範圍是VRF（虛擬路由和轉發）的本地範圍。 但是，在VRF間合約的情況下，pcTag必須具有全域性範圍，並且在api交換矩陣中必須是唯一的。  16-16385範圍保留供全球使用。

Local - pcTag的預設作用域是VRF的本地作用域，並且可以在VRF中重複使用。其值範圍為16386-65535。

如何獲取EPG的pctag值？

• 使用應用策略基礎設施控制器(APIC)圖形使用者介面(GUI)

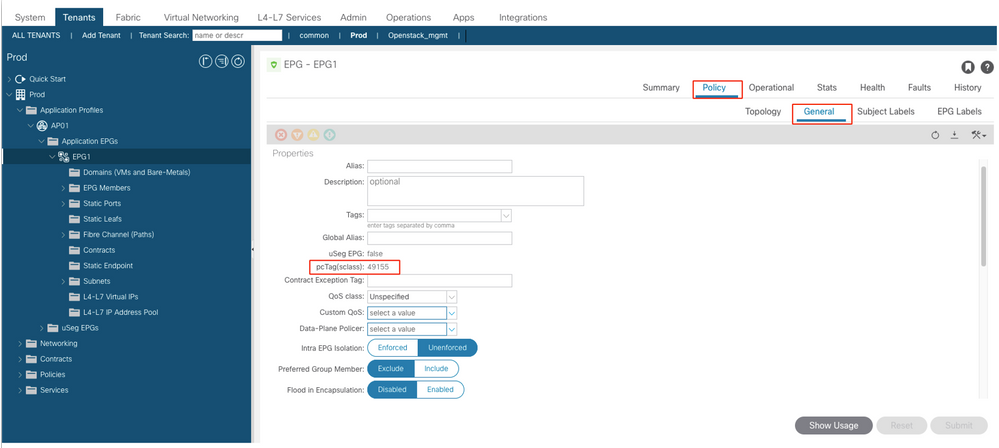

在APIC GUI上，選擇要為其獲取pctag的EPG，並且可在Policy -> General下檢視pcTag


        租戶 — >應用配置檔案(AP)（選擇AP） — >應用EPG（選擇EPG） — >策略 — >常規

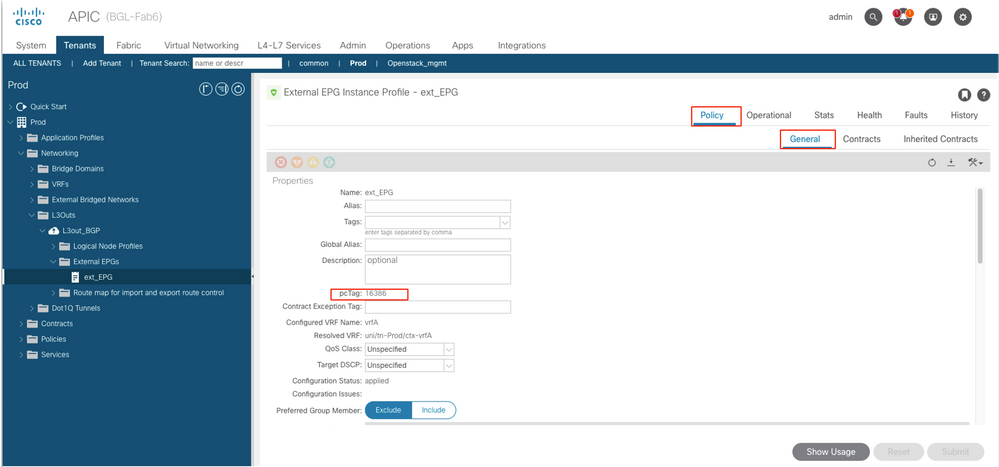

同樣，對於第3層Out(L3Out)EPG，請選擇L3out EPG，pcTag位於Policy -> General頁籤下

      租戶 — >網路 — > L3Outs—>選擇L3out —>外部EPG（選擇EPG） — >策略 — >常規

• 使用APIC命令列介面(CLI)

使用APIC CLI時, EPG可以獲得依據任一使用 其 給定show command或使用託管對象查詢（MO查詢）.

apic# show epg EPG1 detail
Application EPg Data:
Tenant              : Prod
Application         : AP01
AEPg                : EPG1
BD                  : BD1
uSeg EPG            : no
Intra EPG Isolation : unenforced
Proxy ARP           : none
Policy Tag          : 49155
Vlan Domains        : prod-phy-dom
Consumed Contracts  : default
Provided Contracts  :
Denied Contracts    :
Qos Class           : unspecified
Tag List            :

apic# moquery -c fvAEPg -f 'fv.AEPg.name=="EPG1"' | egrep "^name|^dn|^pcTag|^scope"

name                 : EPG1
dn                   : uni/tn-Prod/ap-AP01/epg-EPG1
nameAlias            :
pcTag                : 49155
scope                : 2326533

Moquery以獲取L3Out epg的pcTag值：

apic# moquery -c l3extInstP -f 'l3ext.InstP.name=="ext_EPG"' | egrep "^name|^dn|^pcTag"
name                 : ext_EPG
dn                   : uni/tn-Prod/out-L3out_BGP/instP-ext_EPG
nameAlias            :
pcTag                : 16386

• 使用枝葉CLI

•  當終端在通常使用EPG，可以從EndPoint Manager(EPM)獲取pcTag/SCLASS。

bgl-aci05-leaf5# show system internal epm endpoint ip 192.168.10.10

MAC : 002c.c80a.7ca9 ::: Num IPs : 1
IP# 0 : 192.168.10.10 ::: IP# 0 flags :  ::: l3-sw-hit: No
Vlan id : 74 ::: Vlan vnid : 13894 ::: VRF name : Prod:vrfA
BD vnid : 15826927 ::: VRF vnid : 2326533
Phy If : 0x1a011000 ::: Tunnel If : 0
Interface : Ethernet1/18
Flags : 0x80000c04 ::: sclass : 49155 ::: Ref count : 5  <<<<<<<



bgl-aci05-leaf5# vsh -c 'show system internal policy-mgr prefix' | egrep "Vrf-Vni|==|2326533"
Vrf-Vni VRF-Id Table-Id Table-State  VRF-Name                    Addr                                Class Shared Remote Complete
======= ======  =========== =======  ============================ ================================= ====== ====== ====== ========
2326533 5      0x5           Up     Prod:vrfA                                         0.0.0.0/0   15      True   True   False
2326533 5      0x80000005    Up     Prod:vrfA                                              ::/0   15      True   True   False
2326533 5      0x5           Up     Prod:vrfA                                      10.20.20.0/24  16386   True   True   False

apic# moquery -c fvAEPg -f 'fv.AEPg.pcTag=="16387"' | egrep "name|^dn"

name                 : EPG1
dn                   : uni/tn-mgmt/ap-AP/epg-EPG1
nameAlias            :
scope                : 2621440

apic# moquery -c l3extInstP -f 'l3ext.InstP.pcTag=="16386"'| egrep "name|^dn|scope"

name                 : ext_EPG
dn                   : uni/tn-Prod/out-L3out_BGP/instP-ext_EPG
nameAlias            :
scope                : 2326533

sug_lurw_vec.info.nsh_special.dclass: 0x8004 << dst epg pctag is 32772
sug_lurw_vec.info.nsh_special.sclass: 0x8002. << src epg pctag is 32769
