    簡介

    本文檔介紹如何在Intersight管理模式下在交換矩陣互聯的上游部署分離的第2層網路。

    必要條件

    需求

    思科建議您瞭解以下主題：

    • 對分離的第2層網路有基本的瞭解。
    • 基本瞭解如何在Intersight管理模式下配置UCS域。

    採用元件

    • Intersight管理模式
    • 6454光纖互連
    • 4.2.1g韌體

    本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

    背景資訊

    分離第2層(DL2)

    如果有兩個或多個乙太網雲從未連線，但必須由位於同一Cisco UCS域中的伺服器或虛擬機器訪問，則需要分離的第2層網路。

    如果多個客戶端的伺服器或虛擬機器位於同一個Cisco UCS域中，並且它們需要訪問兩個客戶端的L2網路，則在多租戶環境中也需要這些裝置。

    網路圖表

    alt-tag-for-image

    設定

    步驟 1.建立包含所有VLAN的VLAN策略

    注意：這包括我們稱為PROD的生產VLAN和將存在於環境中的稱為DMZ的非軍事區VLAN。

    導航到策略 > 建立策略 > VLAN。

    Image-1

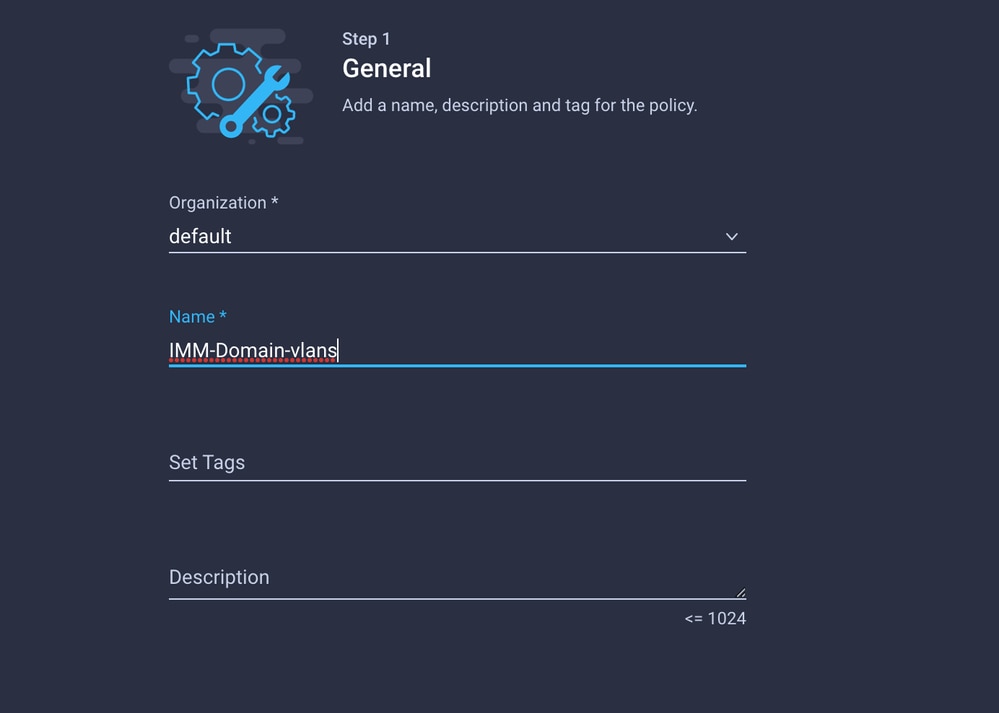

    建立一個名稱，然後按一下Next。

    Image-2

    按一下Add VLANs。

    現在，當您為PROD/DMZ網路增加VLAN或VLAN範圍時，請確保取消選中Auto Allow on Uplinks並增加組播策略。這可確保這些VLAN可以分離並稍後分配給特定埠或埠通道。

    Image-3

    Image-4

    完成後，按一下Add將VLAN增加到VLAN策略中並按一下Create。

    步驟 2.建立乙太網路組策略

    此策略用於將VLAN組分配給特定上行鏈路。

    導航到策略 > 建立策略 > 乙太網路組。

    第一組VLAN用於生產上行鏈路。

    Image-5

    建立一個名稱，然後按一下Next。

    Image-6

    image-7

    第二組用於DMZ上行鏈路。

    image-8

    image-9

    步驟 3.為虛擬NIC建立新的乙太網路組策略（可選）

    T此步驟是可選的，因為您在第2步中建立的乙太網路組策略。也可以重複使用以將其分配到服務配置檔案上的vNIC。

    注意：如果策略重複使用，則在vNIC上也允許上行鏈路上允許的所有VLAN。如果只允許VLAN的子集，則需要建立單獨的策略並在vNIC上允許首選的VLAN。

    導航到策略 > 建立策略 > 乙太網路組。

    建立一個名稱，然後按一下Next。

    image-10

    image-11

    為另一個DMZ VLAN建立另一個乙太網路組。

    image-12

    image-13

    步驟 4.建立或修改埠策略

    建立埠策略或修改已經存在的埠策略，然後將其分配到乙太網路組和相應的上行鏈路。

    導航到策略頁籤>建立策略>選擇埠>建立名稱>下一步。

    選擇Port或Port-channel，然後按一下Configure。

    image-14

    分配步驟2中建立的乙太網路組。

    image-15

    對另一條上行鏈路重複相同的過程。

    image-16

    image-17

    步驟 5.將VLAN策略和埠策略分配到域配置檔案

    導航到配置檔案 > UCS域配置檔案，並選擇適當的域配置檔案。

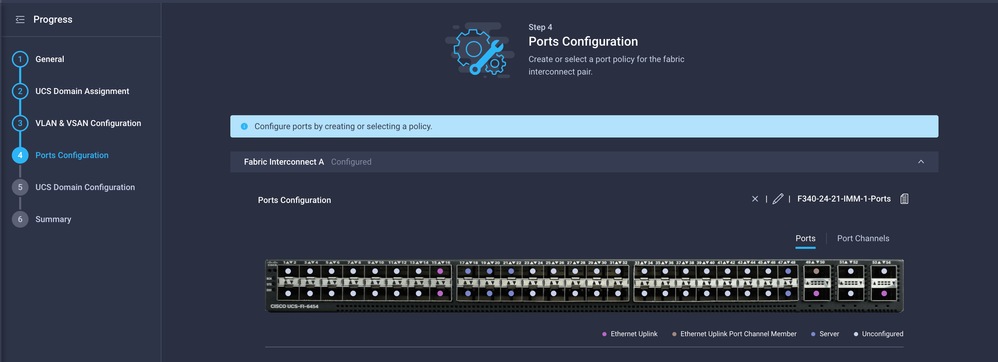

    導航到埠配置部分。

    image-18

    將步驟4.中建立的埠策略分配給矩陣互聯A和B，然後繼續執行摘要部分。

    image-19

    檢視應用於域配置檔案的配置，然後按一下部署。

    image-20

    步驟 6.將乙太網組策略分配給LAN連線策略

    您可以使用已經存在的LAN連線策略或建立新策略。

    導航到策略 > 建立策略 >選擇LAN連線。

    image-21

    輸入名稱並按一下下一步。

    image-22

    使用所需的設定配置vNIC並包括步驟3中建立的乙太網組。或者，您可以重複使用步驟2中建立的組。

    image-23

    image-24

    image-25

    將LAN連線策略分配到服務配置檔案並進行部署。

    驗證

    使用本節內容，確認您的組態是否正常運作。

    部署域配置檔案後，您可以驗證VLAN是否已分配到適當的上行鏈路

    預設（所有上行鏈路上自動允許）配置：

    LAB-IMM-B(nx-os)# show run interface ethernet 1/15
    !Command: show running-config interface Ethernet1/15
    !Running configuration last done at: Wed Mar  9 20:20:55 2022
    !Time: Thu Mar 10 14:28:00 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/15
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,101-999
      no shutdown

    LAB-IMM-B(nx-os)# show run interface ethernet 1/16
    !Command: show running-config interface Ethernet1/16
    !Running configuration last done at: Wed Mar  9 20:20:55 2022
    !Time: Thu Mar 10 14:28:06 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/16
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,101-999
      no shutdown

    將DMZ VLAN指派到連線埠1/15並將生產Vlan指派到連線埠1/16後：

    LAB-IMM-B(nx-os)# show run interface ethernet 1/15
    !Command: show running-config interface Ethernet1/15
    !Running configuration last done at: Thu Mar 10 18:13:38 2022
    !Time: Thu Mar 10 18:21:54 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/15
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,20-30
      no shutdown


    LAB-IMM-B(nx-os)# show run interface ethernet 1/16
    !Command: show running-config interface Ethernet1/16
    !Running configuration last done at: Thu Mar 10 18:13:38 2022
    !Time: Thu Mar 10 18:21:57 2022
    version 9.3(5)I42(1g) Bios:version 05.42
    interface Ethernet1/16
      description Uplink
      pinning border
      switchport mode trunk
      switchport trunk allowed vlan 1,101-999
      no shutdown
