簡介

本檔案介紹重新部署Cisco Hyperflex群集中離線節點的程式。

必要條件

需求

僅支援從Intersight部署且從5.0(2b)版開始的Hyperflex群集。此功能尚不支援通過Hyperflex安裝程式部署並匯入到Intersight的群集。

此Intersight功能支援的方案型別：

FI/標準集群、鏈式集群、邊緣集群和DC-No-FI集群
使用SED的集群（自加密驅動器）
僅從Intersight部署群集
重新部署ESXi和SCVM
僅重新部署SCVM

不支援的方案

1GbE HyperFlex邊緣和延展群集。
匯入到Intersight的群集

授權

重新部署HyperFlex節點需要Intersight Essentials或高級許可證。HyperFlex群集中的所有伺服器都必須宣告並配置Intersight Essentials或高級許可證。

採用元件

Cisco Intersight
Cisco UCSM（可選）
Cisco UCS伺服器
思科Hyperflex集群版本5.0(2c)
VMWare ESXi
VMware vCenter

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

背景資訊

出於多種原因，維護群集的正常運行會成為一項優先任務，但最重要的是，在超覆蓋儲存解決方案中，為了保證資料完整性，必須進行冗餘。有多種情形需要同時重新部署ESXi和SCVM（儲存控制器虛擬機器），例如更換融合節點中的引導驅動器。

對於從Intersight部署的群集，您可以重新部署SCVM以將其新增回Hyperflex群集，現在無需通過Intersight的TAC幫助即可執行此活動。

警告：必須強調的是，不成功執行此過程可能會導致群集出現多個意外問題，例如未來的群集升級失敗和群集擴展失敗。

組態

在本示例中，我們使用名為Medellin的3節點邊緣群集，該群集因M.2磁碟故障而損壞了節點3

從Intersight出發，我們的出發點假設已經涵蓋幾個方面：

已更換M.2儲存
Hyperflex群集仍不正常，因為它已使該節點離線

群集節點離線驗證

您可以看到群集不正常，如前所述，並且您需要恢復已修復M.2問題的離線節點

從Intersight轉到基礎設施服務> Hyperflex群集>概述>事件。您可以檢視可復原狀態

Node offline cluster unhealthy edited

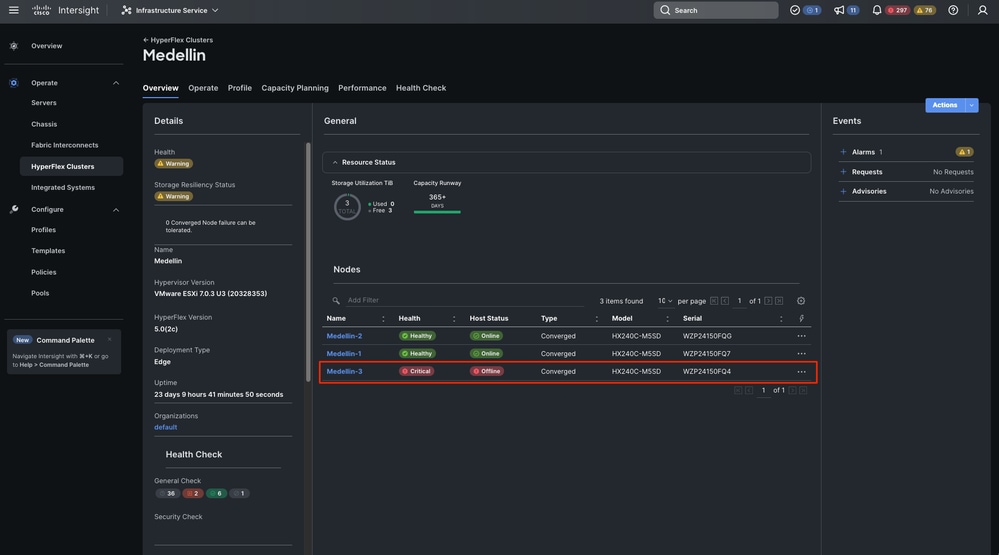

在同一個Overview頁籤中，您可以看到哪些特定節點也處於離線狀態

node offline IS edited

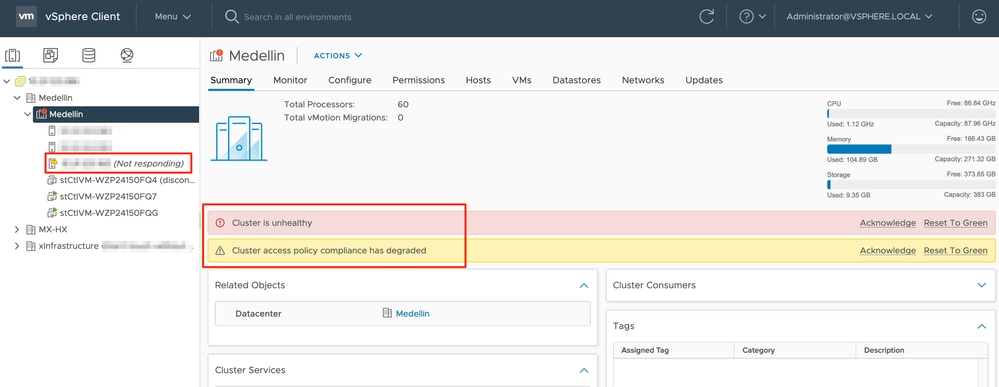

從vCenter中，我們還會收到有關群集運行狀況不佳的警報

center cluster unhealthy edited

最後，您還可以在CLI中評估群集狀態：

hxshell:~$ hxcli cluster status
Cluster UUID : 6104001978967674717:7117835385033814973
Cluster Ready : Yes
Resiliency Health : WARNING
Operational Status : ONLINE
ZK Quorum Status : ONLINE
ZK Node Failures Tolerable : 0

hxshell:~$ hxcli cluster info
Cluster Name : Medellin
Cluster UUID : 6104001978967674717:7117835385033814973
Cluster State : ONLINE
Cluster Access Policy : Lenient
Space Status : NORMAL
Raw Capacity : 9.8 TiB
Total Capacity : 3.0 TiB
Used Capacity : 30.4 GiB
Free Capacity : 3.0 TiB
Compression Savings : 62.06%
Deduplication Savings : 0.00%
Total Savings : 62.06%
# of Nodes Configured : 3
# of Nodes Online : 2
Data IP Address : 169.254.218.1
Resiliency Health : WARNING
Policy Compliance : NON_COMPLIANT
Data Replication Factor : 3 Copies
# of node failures tolerable : 0
# of persistent device failures tolerable : 1
# of cache device failures tolerable : 1
Zone Type : Unknown
All Flash : No

重新部署步驟

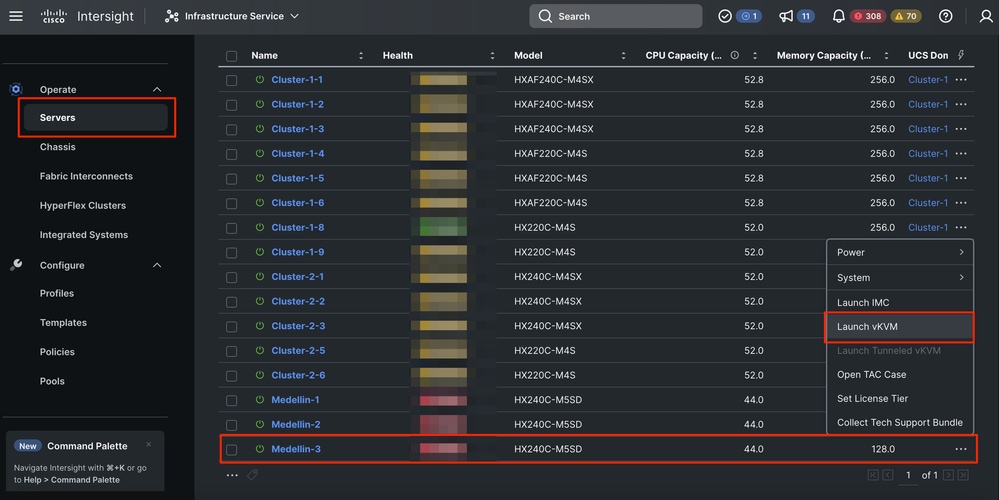

步驟 1. 重新安裝ESXi作業系統。為此，您可以轉至Servers >選擇Server > Options（三個點）>選擇啟動KVM。

KVM edited

注意：您必須下載與群集中其他節點運行的完全相同的ESXi版本相同的Cisco Hyperflex自定義映像。您可以從此處下載

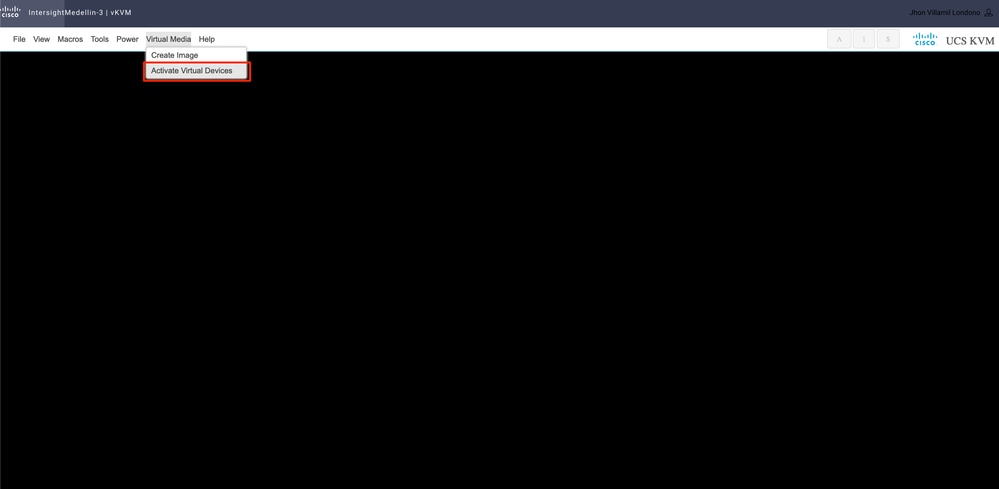

啟動KVM後，導航到虛擬媒體>選擇啟用虛擬裝置

KVM activate edited

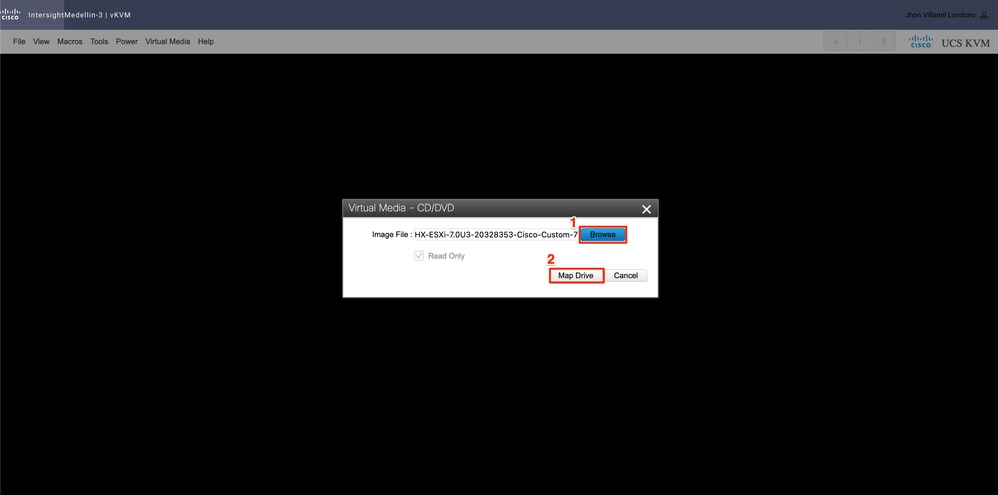

然後選擇瀏覽>從本地電腦選擇Hyperflex ESXi iso映像>選擇對映驅動器
KVM map edited

導覽至Power>，視伺服器的狀態而定，選擇Power on System或Reset System或Power Cycle System KVM power edited

提示: Reset System(warm boot)重新啟動系統而不關閉電源，而Power Cycle System(cold boot)關閉系統然後重新開啟。在此情況中，SCVM已損壞且正在重新安裝ESXi時，兩個選項均滿足相同目的

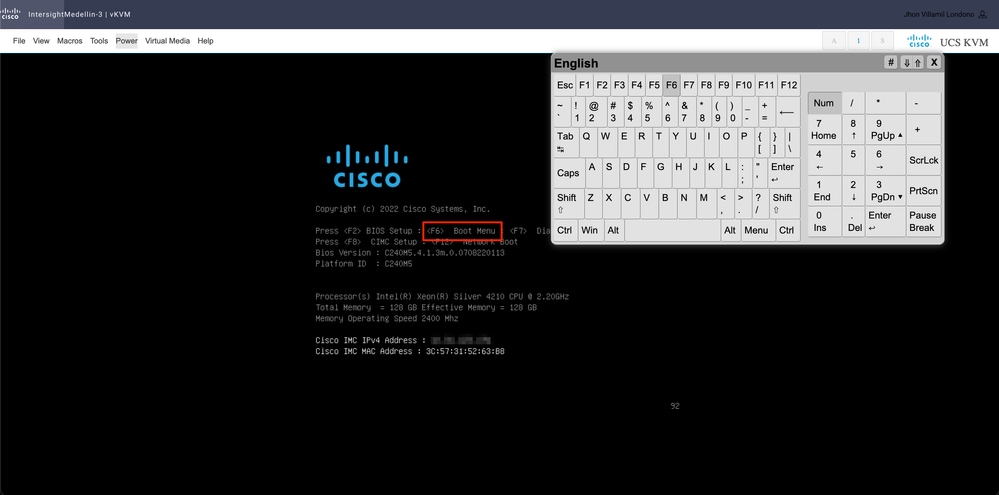

您需要引導到CD/DVD虛擬裝置裝置。導航到Tools > Select Keyboard >看到Boot Menu提示時按F6

F6 edited

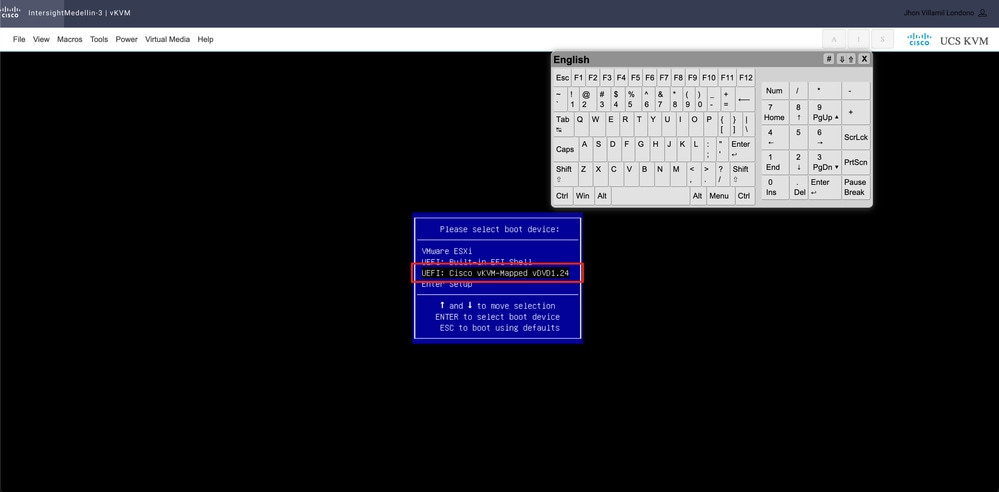

進入啟動選單，選擇Cisco vKVM-Mapped vDVD1.24並按Enter
KVM DVD edited

選擇我已經閱讀了上述通知並希望繼續並按下Enter鍵鍵

install warning edited

根據使用的特定啟動裝置，您會定期看到計算節點的不同選項，以及收斂節點的另一個選項（必須在此處選擇）

select install option edited

之後，系統會提示您輸入使用者名稱和密碼。輸入username erase >按下Enter > Type password erase> hit 輸入

erase edited

注意：如果輸入的密碼/使用者名稱錯誤，系統將返回一個步驟，您可以重試

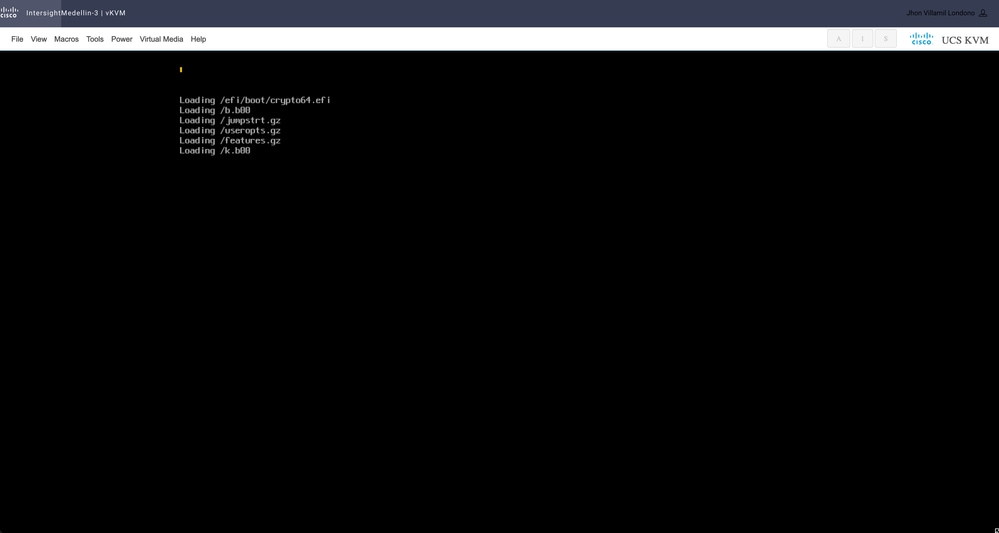

此時開始安裝，您可以通過vKVM對其進行監控

步驟 2.導航到Infrastructure Service > Hyperflex Clusters >選擇Hyperflex群集>選擇操作>選擇Redeploy節點

Click actions redeploy edited

提示：如果只有SCVM損壞且需要重新安裝，則必須先關閉伺服器，然後選擇重新部署（如果不運行），並出現錯誤「由於此群集中沒有離線主機，無法觸發重新部署節點」。

步驟 3.選擇離線節點>選擇繼續

步驟 4.驗證安全、vCenter和代理設定策略是否與同一群集對應，然後選擇「下一步」

software configuration

但是，如果僅重新部署SCVM且ESXi完整，則從安全策略中，您必須取消選擇「此節點上的虛擬機器監控程式使用出廠預設密碼」選項，並確保在選擇「下一步」之前更新當前ESXi密碼

software configuration security policy password edited

步驟 5.選擇驗證和重新部署

Summary edited

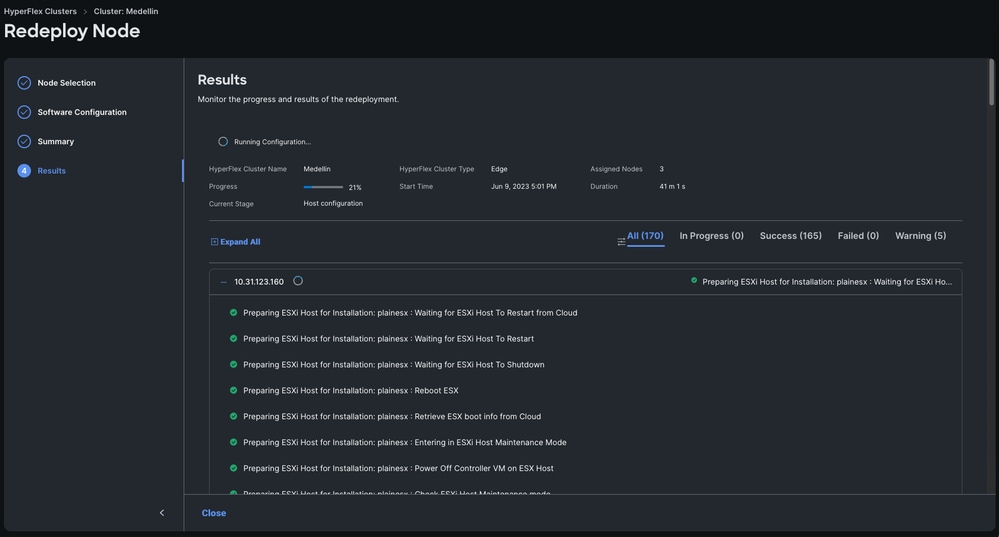

步驟 6.等待工作流完成
progress

附註： 您可以監視進度，但通常需要幾個小時

最終重新部署完成，Medellin群集恢復正常狀態

cluster redeployed edited

群集正常狀態驗證

從Intersight驗證

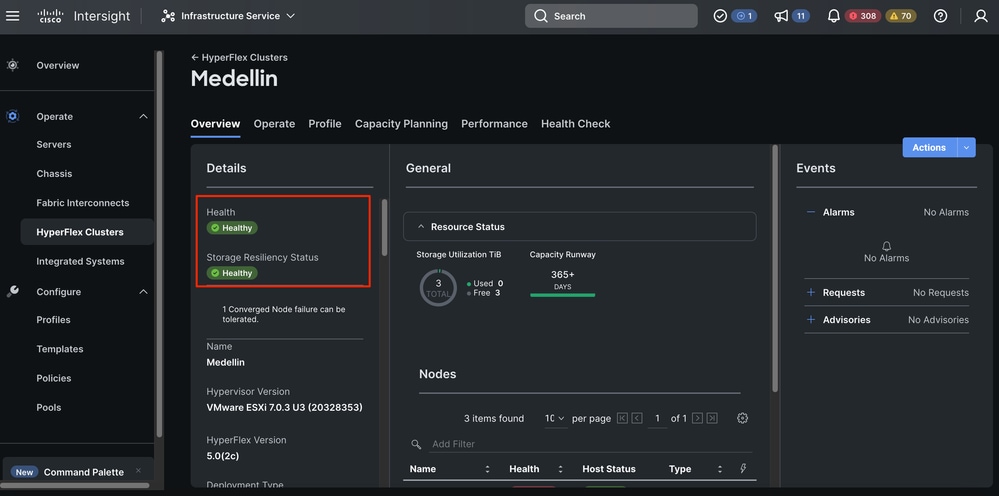

導航到Hyperflex群集 >選擇群集>選擇概述選項卡

Cluster Healthy Intersight edited

從Hyperflex Connect驗證

從Intersight與HXDP共進午餐，以驗證其狀態

Launch HXDP from IS edited

Cluster Healthy edited

通過CLI進行驗證

在CLI中，您可以使用以下命令：hxcli cluster status、hxcli cluster info、hxcli cluster health、hxcli node list

hxshell:~$ hxcli cluster status
Cluster UUID : 6104001978967674717:7117835385033814973
Cluster Ready : Yes
Resiliency Health : HEALTHY
Operational Status : ONLINE
ZK Quorum Status : ONLINE
ZK Node Failures Tolerable : 1

hxshell:~$ hxcli cluster info
Cluster Name : Medellin
Cluster UUID : 6104001978967674717:7117835385033814973
Cluster State : ONLINE
Cluster Access Policy : Lenient
Space Status : NORMAL
Raw Capacity : 9.8 TiB
Total Capacity : 3.0 TiB
Used Capacity : 31.7 GiB
Free Capacity : 3.0 TiB
Compression Savings : 80.90%
Deduplication Savings : 0.00%
Total Savings : 80.90%
# of Nodes Configured : 3
# of Nodes Online : 3
Data IP Address : 169.254.218.1
Resiliency Health : HEALTHY
Policy Compliance : COMPLIANT
Data Replication Factor : 3 Copies
# of node failures tolerable : 1
# of persistent device failures tolerable : 2
# of cache device failures tolerable : 2
Zone Type : Unknown
All Flash : No
