此組態範例顯示如何在執行Cisco IOS®軟體的路由器後方的私人網路連線到Cisco VPN 3000集中器後方的私人網路。網路上的裝置通過其私有地址相互認識。
本文件沒有特定需求。
本文中的資訊係根據以下軟體和硬體版本:
採用Cisco IOS軟體版本12.3.(1)a的Cisco 2611路由器
注意:確保Cisco 2600系列路由器安裝了支援VPN功能的加密IPsec VPN IOS映像。
採用4.0.1 B的Cisco VPN 3000集中器
本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除(預設)的組態來啟動。如果您的網路正在作用,請確保您已瞭解任何指令可能造成的影響。
如需文件慣例的詳細資訊,請參閱思科技術提示慣例。
本節提供用於設定本文件中所述功能的資訊。
註:使用Command Lookup Tool(僅限註冊客戶)查詢有關本文檔中使用的命令的更多資訊。

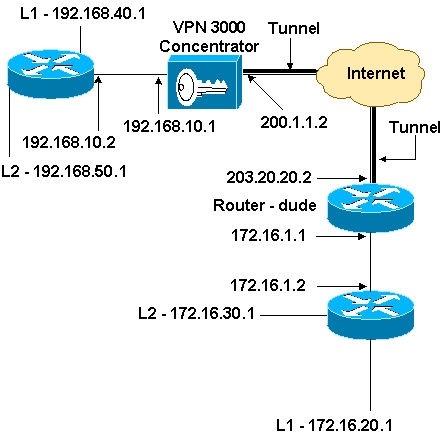

本檔案會使用此網路設定。
本檔案會使用此組態。
路由器配置 |
---|
version 12.3 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname dude ! memory-size iomem 15 ip subnet-zero ! ip audit notify log ip audit po max-events 100 ! !--- IKE policies. crypto isakmp policy 1 encr 3des hash md5 authentication pre-share group 2 crypto isakmp key cisco123 address 200.1.1.2 ! !--- IPsec policies. crypto ipsec transform-set to_vpn esp-3des esp-md5-hmac ! crypto map to_vpn 10 ipsec-isakmp set peer 200.1.1.2 set transform-set to_vpn !--- Traffic to encrypt. match address 101 ! interface Ethernet0/0 ip address 203.20.20.2 255.255.255.0 ip nat outside half-duplex crypto map to_vpn ! interface Ethernet0/1 ip address 172.16.1.1 255.255.255.0 ip nat inside half-duplex ! ip nat pool mypool 203.20.20.3 203.20.20.3 netmask 255.255.255.0 ip nat inside source route-map nonat pool mypool overload ip http server no ip http secure-server ip classless ip route 0.0.0.0 0.0.0.0 203.20.20.1 ip route 172.16.20.0 255.255.255.0 172.16.1.2 ip route 172.16.30.0 255.255.255.0 172.16.1.2 ! !--- Traffic to encrypt. access-list 101 permit ip 172.16.1.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 101 permit ip 172.16.1.0 0.0.0.255 192.168.40.0 0.0.0.255 access-list 101 permit ip 172.16.1.0 0.0.0.255 192.168.50.0 0.0.0.255 access-list 101 permit ip 172.16.20.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 101 permit ip 172.16.20.0 0.0.0.255 192.168.40.0 0.0.0.255 access-list 101 permit ip 172.16.20.0 0.0.0.255 192.168.50.0 0.0.0.255 access-list 101 permit ip 172.16.30.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 101 permit ip 172.16.30.0 0.0.0.255 192.168.40.0 0.0.0.255 access-list 101 permit ip 172.16.30.0 0.0.0.255 192.168.50.0 0.0.0.255 !--- Traffic to except from the NAT process. access-list 110 deny ip 172.16.1.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 110 deny ip 172.16.1.0 0.0.0.255 192.168.40.0 0.0.0.255 access-list 110 deny ip 172.16.1.0 0.0.0.255 192.168.50.0 0.0.0.255 access-list 110 deny ip 172.16.20.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 110 deny ip 172.16.20.0 0.0.0.255 192.168.40.0 0.0.0.255 access-list 110 deny ip 172.16.20.0 0.0.0.255 192.168.50.0 0.0.0.255 access-list 110 deny ip 172.16.30.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 110 deny ip 172.16.30.0 0.0.0.255 192.168.40.0 0.0.0.255 access-list 110 deny ip 172.16.30.0 0.0.0.255 192.168.50.0 0.0.0.255 access-list 110 permit ip 172.16.1.0 0.0.0.255 any ! route-map nonat permit 10 match ip address 110 ! line con 0 line aux 0 line vty 0 4 ! end |
在本實驗設定中,首先通過控制檯埠訪問VPN集中器,然後新增最小配置,以便通過圖形使用者介面(GUI)完成進一步的配置。
選擇Administration > System Reboot > Schedule reboot > Reboot with Factory/Default Configuration以確保VPN集中器中沒有現有配置。
VPN集中器顯示在Quick Configuration中,這些專案會在重新啟動後配置:
時間/日期
Configuration > Interfaces中的介面/遮罩(public=200.1.1.2/24, private=192.168.10.1/24)
Configuration > System > IP routing > Default_Gateway中的預設閘道(200.1.1.1)
此時,可從內部網路通過HTML訪問VPN集中器。
注意:由於VPN集中器是從外部管理的,因此您還必須選擇:
Configuration > Interfaces > 2-public > Select IP Filter > 1. Private(預設)。
Administration > Access Rights > Access Control List > Add Manager Workstation以新增external管理器的IP地址。
除非您從外部管理VPN集中器,否則無需執行此操作。
啟動GUI後,選擇Configuration > Interfaces以重新檢查介面。
選擇Configuration > System > IP Routing > Default Gateways,配置Default (Internet)Gateway和Tunnel Default (inside)Gateway,以使IPsec到達專用網路中的其他子網。
選擇Configuration > Policy Management > Network Lists以建立定義要加密的流量的網路清單。
以下是本地網路:
這些是遠端網路:
完成後,以下是兩個網路清單:
注意:如果IPsec隧道沒有啟動,請檢查兩端的相關流量是否匹配。相關流量由路由器和PIX框上的訪問清單定義。它們由VPN集中器中的網路清單定義。
選擇Configuration > System> Tunneling Protocols > IPSec LAN-to-LAN並定義LAN-to-LAN隧道。
按一下Apply後,此視窗會顯示其他組態,作為LAN到LAN通道組態的結果自動建立。
可以在Configuration > System > Tunneling Protocols > IPSec LAN-to-LAN中檢視或修改先前建立的LAN到LAN IPsec引數。
選擇Configuration > System > Tunneling Protocols > IPSec > IKE Proposals以確認活動的IKE建議。
選擇Configuration > Policy Management> Traffic Management > Security Associations以檢視安全關聯清單。
按一下安全關聯名稱,然後按一下修改以驗證安全關聯。
本節列出此設定中使用的show命令。
本節提供的資訊可用於確認您的組態是否正常運作。
輸出直譯器工具(僅供已註冊客戶使用)(OIT)支援某些show命令。使用OIT檢視show命令輸出的分析。
show crypto ipsec sa — 顯示當前安全關聯使用的設定。
show crypto isakmp sa — 顯示對等體上的所有當前Internet金鑰交換安全關聯。
show crypto engine connection active — 顯示所有加密引擎的當前活動加密會話連線。
您可以使用IOS命令查詢工具(僅供已註冊客戶使用)檢視有關特定命令的更多資訊。
選擇Configuration > System > Events > Classes > Modify以開啟日誌記錄。以下選項可用:
IKE
IKEDBG
IKEDECODE
IPSEC
IPSECDBG
IPSECDECODE
記錄嚴重性= 1-13
控制檯嚴重性= 1-3
選擇Monitoring > Event Log以檢索事件日誌。
嘗試任何debug指令之前,請先參閱有關Debug指令的重要資訊。
debug crypto engine — 顯示加密的流量。
debug crypto ipsec — 顯示第2階段的IPsec協商。
debug crypto isakmp — 顯示第1階段的ISAKMP協商。
錯誤消息
20932 10/26/2007 14:37:45.430 SEV=3 AUTH/5 RPT=1863 10.19.187.229 Authentication rejected: Reason = Simultaneous logins exceeded for user handle = 623, server = (none), user = 10.19.187.229, domain = <not specified>
解決方案
完成此操作可配置所需的同時登入數,或將此SA的同步登入數設定為5:
轉至Configuration > User Management > Groups > Modify 10.19.187.229 > General > Simultaneouts Logins,將登入數更改為5。
在IPsec協商中,完全向前保密(PFS)可確保每個新的加密金鑰與之前的任何金鑰無關。啟用或停用兩個通道對等點上的PFS。否則,路由器中未建立LAN到LAN(L2L)IPsec通道。
若要指定在為此加密對映條目請求新的安全關聯時IPsec應請求PFS,或指定IPsec在收到新安全關聯請求時需要PFS,請在加密對映配置模式下使用set pfs命令。要指定IPsec不應請求PFS,請使用此命令的no形式。
set pfs [group1 | group2] no set pfs
對於set pfs命令:
group1 — 指定在執行新的Diffie-Hellman交換時IPsec應使用768位Diffie-Hellman主模陣列。
group2 — 指定在執行新的Diffie-Hellman交換時IPsec應使用1024位Diffie-Hellman主模陣列。
預設情況下,不請求PFS。如果使用此命令未指定組,則group1用作預設值。
範例:
Router(config)#crypto map map 10 ipsec-isakmp Router(config-crypto-map)#set pfs group2
有關set pfs命令的詳細資訊,請參閱Cisco IOS安全命令參考。
