排除ASA上的常見AnyConnect通訊問題

簡介

本文檔介紹如何排除ASA上Cisco AnyConnect安全移動客戶端的一些最常見通訊問題。

必要條件

需求

思科建議您瞭解以下主題：

• Cisco AnyConnect Security Mobility Solution — 遠端存取
• 調適型安全裝置(ASA)

採用元件

• 由ASDM 7.13管理的ASA 9.12
• AnyConnect 4.8

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

建議的故障排除過程

本指南適用於連線到遠端訪問客戶端VPN網關(ASA)時遇到的常見通訊問題。以下各節針對這些問題提供解決方案：

• AnyConnect客戶端無法訪問內部資源
• AnyConnect客戶端無法訪問Internet
• AnyConnect客戶端無法彼此通訊
• AnyConnect客戶端無法建立電話呼叫
• AnyConnect客戶端可以建立電話呼叫，但是呼叫沒有音訊

AnyConnect客戶端無法訪問內部資源

請完成以下步驟：

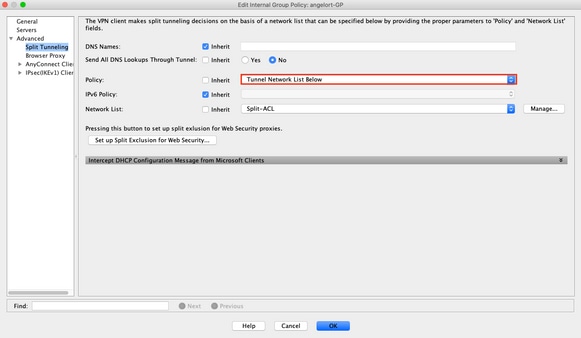

步驟 1.驗證分割隧道配置。

• 導航到使用者所連線的連線配置檔案：Configuration > Remote Access VPN > Network(Client)Access > AnyConnect Connection Profile > Select the Profile
• 導航到分配給該配置檔案的組策略：組策略>管理>編輯>高級>分割通道
• 檢查拆分隧道配置。

等效的CLI配置：

ASA# show running-config tunnel-group

tunnel-group AnyConnectTG型別遠端訪問

tunnel-group AnyConnectTG general-attributes

default-group-policy AnyConnectGP-Split

隧道組AnyConnectTG webvpn屬性

 group-alias AnyConnectTG enable

ASA# show running-config group-policy AnyConnectGP-Split

group-policy AnyConnectGP-Split internal

group-policy AnyConnectGP-Split attributes

 dns伺服器值10.0.1.1

 vpn-tunnel-protocol ikev2 ssl-client

 split-tunnel-policy tunnelspecified

 split-tunnel-network-list value Split-ACL

 split-dns none

 split-tunnel-all-dns disable

• 如果設定為下列通道網路，請確認存取控制清單(ACL)組態。

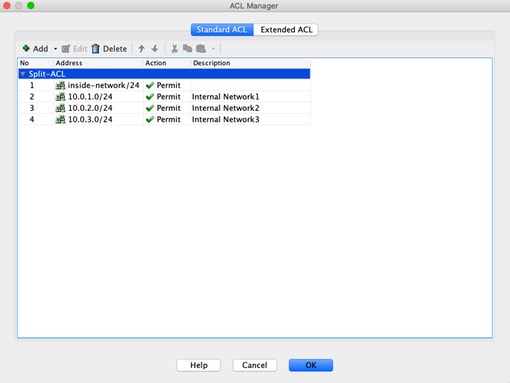

       在同一視窗中，導覽至管理>選擇訪問清單>編輯拆分隧道的訪問清單

• 確保您嘗試從AnyConnect VPN客戶端到達的網路列在該訪問控制清單(ACL)中。

等效的CLI配置：

ASA# show running-config access-list Split-ACL

access-list Split-ACL standard permit 10.28.28.0 255.255.255.0

access-list Split-ACL remark Internal Network1

access-list Split-ACL standard permit 10.0.1.0 255.255.255.0

access-list Split-ACL remark Internal Network2

access-list Split-ACL standard permit 10.0.2.0 255.255.0

access-list Split-ACL remark Internal Network3

access-list Split-ACL standard permit 10.0.3.0 255.255.255.0

步驟 2.檢驗NAT免除配置。

請記住，您必須配置NAT免除規則以避免將流量轉換為介面IP地址，該介面通常配置為網際網路訪問（使用埠地址轉換）PAT。

• 導航到NAT配置：Configuration > Firewall > NAT Rules
• 確保為正確的源（內部）和目標（AnyConnect VPN池）網路配置了NAT免除規則。此外，檢查是否選擇了正確的源介面和目標介面。

等效的CLI配置：

ASA# show running-config nat

nat(inside，outside)source static INTERNAL_NETWORKS INTERNAL_NETWORKS destination static AnyConnectPool AnyConnectPool no-proxy-arp route-lookup

ASA# show running-config object-group id INTERNAL_NETWORKS

object-group network INTERNAL_NETWORKS

 network-object InternalNetwork1

 network-object InternalNetwork2

 network-object InternalNetwork3

ASA# show running-config object id InternalNetwork1

對象網路InternalNetwork1

 子網10.0.1.0 255.255.255.0

ASA# show running-config object id InternalNetwork2

對象網路InternalNetwork2

 子網10.0.2.0 255.255.255.0

ASA# show running-config object id InternalNetwork3

對象網路InternalNetwork3

 子網10.0.3.0 255.255.255.0

ASA# show running-config object id AnyConnectPool

對象網路AnyConnectPool

 子網192.168.1.0 255.255.255.0

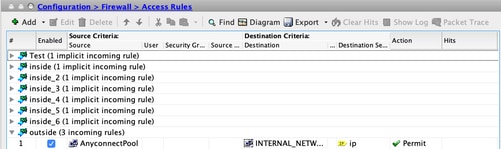

步驟 3.驗證訪問規則。

根據您的訪問規則配置，確保允許來自AnyConnect客戶端的流量到達選定的內部網路。

等效的CLI配置：

ASA# show run access-group

access-group outside_access_in in interface outside

ASA# show run access-list outside_access_in

access-list outside_access_in extended permit ip object AnyConnectPool object-group INTERNAL_NETWORKS log disable

AnyConnect客戶端無法訪問Internet

此問題有兩種可能情況：

目的地為網際網路的流量不得通過VPN隧道

確保將組策略配置為將隧道分割為下面列出的隧道網路，而不是將所有網路配置為隧道。

等效的CLI配置：

ASA# show running-config tunnel-group

tunnel-group AnyConnectTG型別遠端訪問

tunnel-group AnyConnectTG general-attributes

 default-group-policy AnyConnectGP-Split

隧道組AnyConnectTG webvpn屬性

 group-alias AnyConnectTG enable

ASA# show run group-policy AnyConnectGP-Split

group-policy AnyConnectGP-Split internal

group-policy AnyConnectGP-Split attributes

 dns伺服器值10.0.1.1

 vpn-tunnel-protocol ikev2 ssl-client

 split-tunnel-policy tunnelspecified

 split-tunnel-network-list value Split-ACL

 split-dns none

 split-tunnel-all-dns disable

目的地為網際網路的流量必須通過VPN隧道

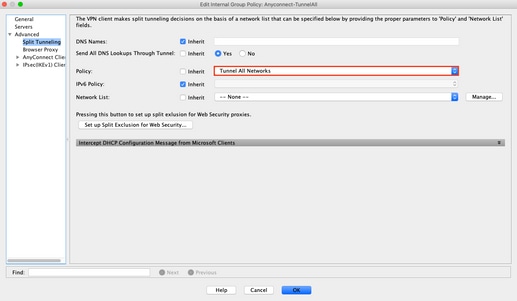

在這種情況下，拆分隧道的最常見組策略配置是選擇Tunnel All Networks。

等效的CLI配置：

ASA# show run tunnel-group

tunnel-group AnyConnectTG型別遠端訪問

tunnel-group AnyConnectTG general-attributes

default-group-policy AnyConnectGP-Split

隧道組AnyConnectTG webvpn屬性

 group-alias AnyConnectTG enable

ASA# show run group-policy AnyConnectGP-Split

group-policy AnyConnectGP-Split internal

group-policy AnyConnectGP-Split attributes

 dns伺服器值10.0.1.1

 vpn-tunnel-protocol ikev2 ssl-client

split-tunnel-policy tunelall

 split-dns none

 split-tunnel-all-dns disable

步驟 1.檢驗NAT免除配置以確認內部網路連通性。

請記住，我們仍然必須配置NAT免除規則才能訪問內部網路。請複習上一節的步驟2。

步驟 2.驗證動態轉換的髮夾配置。

為了使AnyConnect客戶端可以通過VPN隧道訪問網際網路，您需要確保髮夾NAT配置正確，以便流量轉換為介面的IP地址。

• 導航到NAT配置：Configuration > Firewall > NAT Rules
• 確保為作為源和目標（髮夾）的正確介面（ISP鏈路）配置了動態PAT（隱藏）規則。此外，檢查是否已在原始源地址中選擇了用於AnyConnect VPN地址池的網路，並且已為轉換後的源選擇了外部介面（或用於網際網路訪問的介面）：

等效的CLI配置：

ASA# show run object id AnyConnectPool

對象網路AnyConnectPool

 nat(outside，outside)動態介面

或

ASA# show run nat

nat(outside，outside)source dynamic AnyConnectPool interface

步驟 3.驗證訪問規則。

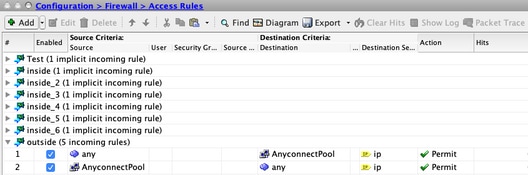

根據您的訪問規則配置，確保允許來自AnyConnect客戶端的流量訪問外部資源。

等效的CLI配置：

access-list outside_access_in extended permit ip object AnyConnectPool any

access-list outside_access_in extended permit ip any object AnyConnectPool

access-group outside_access_in in interface outside

AnyConnect客戶端無法彼此通訊

此問題有兩種可能情況：

AnyConnect客戶端，具有隧道所有網路配置

當Tunnel All Networks配置為AnyConnect時，意味著所有流量（內部和外部流量）必須轉發到AnyConnect頭端，當您擁有用於公共Internet訪問的網路地址轉換(NAT)時，這將成為一個問題，因為來自AnyConnect客戶端且目的地為另一個AnyConnect客戶端的流量會轉換為介面IP地址，因此通訊失敗。

步驟 1.檢驗NAT免除配置。

要解決此問題，必須配置手動NAT免除規則以允許在AnyConnect客戶端內進行雙向通訊。

• 導航到NAT配置：Configuration > Firewall > NAT Rules。
• 確保為正確的源（AnyConnect VPN池）和目標（AnyConnect VPN池）網路配置了NAT免除規則。此外，檢查是否安裝了正確的髮夾配置。

等效的CLI配置：

ASA# show run nat

nat(outside，outside)source static AnyConnectPool AnyConnectPool destination static AnyConnectPool AnyConnectPool no-proxy-arp route-lookup

步驟 2.驗證訪問規則。

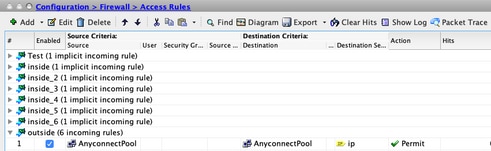

根據您的訪問規則配置，確保允許來自AnyConnect客戶端的流量。

等效的CLI配置：

access-list outside_access_in extended permit ip object AnyConnectPool對象AnyConnectPool

access-group outside_access_in in interface outside

AnyConnect客戶端，具有下列配置下的隧道網路

如果為AnyConnect客戶端配置了下面列出的隧道網路，則只有特定流量必須通過VPN隧道轉發到。但是，我們需要確保頭端具有正確的配置，以允許在AnyConnect客戶端內進行通訊。

步驟 1.檢驗NAT免除配置。

請檢查同一部分中第1點的第1步。

步驟 2.驗證分割隧道配置。

要使AnyConnect客戶端之間通訊，我們需要將VPN池地址新增到拆分隧道訪問控制策略(ACL)中。

• 請閱讀AnyConnect客戶端無法訪問內部資源一節中的步驟1。

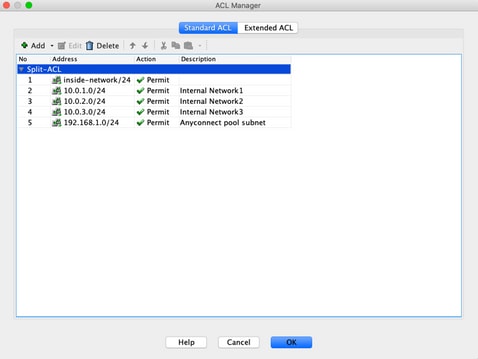

• 確保AnyConnect VPN池網路在拆分隧道訪問控制清單(ACL)中列出。

等效的CLI配置：

ip local pool RAVPN-Pool 192.168.1.1-192.168.1.254 mask 255.255.255.0

tunnel-group AnyConnectTG型別遠端訪問

tunnel-group AnyConnectTG general-attributes

 default-group-policy AnyConnectGP-Split

隧道組AnyConnectTG webvpn屬性

 group-alias AnyConnectTG enable

group-policy AnyConnectGP-Split internal

group-policy AnyConnectGP-Split attributes

 dns伺服器值10.0.1.1

 vpn-tunnel-protocol ikev2 ssl-client

 split-tunnel-policy tunnelspecified

split-tunnel-network-list value Split-ACL

 split-dns none

 split-tunnel-all-dns disable

ASA# show run access-list Split-ACL

access-list Split-ACL standard permit 10.28.28.0 255.255.255.0

access-list Split-ACL remark Internal Network1

access-list Split-ACL standard permit 10.0.1.0 255.255.255.0

access-list Split-ACL remark Internal Network2

access-list Split-ACL standard permit 10.0.2.0 255.255.0

access-list Split-ACL remark Internal Network3

access-list Split-ACL standard permit 10.0.3.0 255.255.255.0

access-list Split-ACL remark AnyConnect池子網

access-list Split-ACL standard permit 192.168.1.0 255.255.255.0

步驟 3.驗證訪問規則。

根據您的訪問規則配置，確保允許來自AnyConnect客戶端的流量。

等效的CLI配置：

access-list outside_access_in extended permit ip object AnyConnectPool對象AnyConnectPool

access-group outside_access_in in interface outside

AnyConnect客戶端無法建立電話呼叫

有時，我們需要通過VPN建立電話呼叫和視訊會議。

AnyConnect客戶端可以連線到AnyConnect頭端，而不會出現任何問題。它們可以訪問內部和外部資源，但電話無法建立。

對於這種情況，我們需要考慮以下幾點：

• 語音的網路拓撲。
• 涉及的協定。例如，作業階段啟動通訊協定(SIP)、快速跨距樹狀目錄通訊協定(RSTP)等。
• VPN電話如何連線到Cisco Unified Communications Manager(CUCM)。

預設情況下，ASA在其全域性策略對映中預設啟用應用程式檢查。

在大多數情況下，VPN電話無法與CUCM建立可靠的通訊，因為AnyConnect頭端已啟用修改訊號和語音流量的應用檢測。

有關可在其中應用應用應用檢測的語音和影片應用的詳細資訊，請參閱下一文檔：

章節：語音和影片協定檢測

為了確認全域性策略對映是否丟棄或修改了應用程式流量，可以使用show service-policy 命令，如下所示：

ASA#show service-policy

全域性策略：

Service-policy:global_policy

類對映：inspection_default

.

<省略部分輸出>

.

檢查：sip， packet 792114, lock fail 0, drop 10670, reset-drop 0, 5-min-pkt-rate 0 pkts/sec， v6-fail-close 0 sctp-drop-override 0

.

<省略部分輸出>

在這種情況下，SIP檢測會丟棄流量。

此外，SIP檢測還可以轉換負載內部（而不是IP報頭中）的IP地址，這會導致不同的問題，因此，當您希望通過AnyConnect VPN使用語音服務時，建議禁用該檢測。

要禁用SIP檢測，請完成以下步驟：

步驟 1.導航到Configuration > Firewall > Service Policy Rules。

步驟 2.編輯Global Policy Rule > Rule Actions。

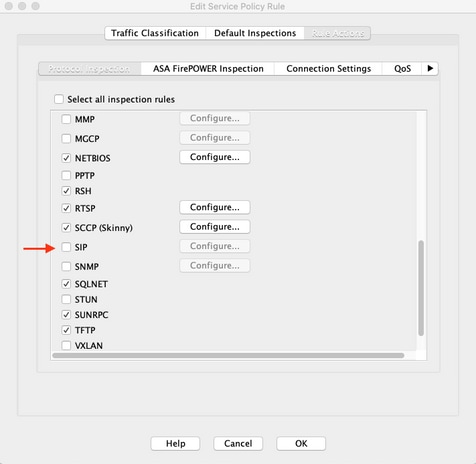

取消選中SIP protocol框。

等效的CLI配置：

ASA# show run policy-map

!

policy-map type inspect dns preset_dns_map

 引數

  message-length maximum client auto

  消息長度最大值512

  no tcp-inspection

policy-map global_policy

 class inspection_default

  檢查dns預設_dns_map

  inspect ftp

  inspect h323 h225

  inspect h323 ras

  inspect rsh

  inspect rtsp

  檢查esmtp

  inspect sqlnet

  inspect skinny

  inspect sunrpc

  檢查xdmcp

  檢查sip

  檢查netbios

  inspect tftp

  inspect ip-options

!

下一步是禁用SIP檢測：

ASA#配置終端

ASA(config)# policy-map global_policy

ASA(config-pmap)# class inspection_default

ASA(config-pmap-c)# no inspect sip

確保從全域性策略對映禁用SIP檢測：

ASA# show run policy-map

!

policy-map type inspect dns preset_dns_map

 引數

  message-length maximum client auto

  消息長度最大值512

  no tcp-inspection

policy-map global_policy

 class inspection_default

  檢查dns預設_dns_map

  inspect ftp

  inspect h323 h225

  inspect h323 ras

  inspect rsh

  inspect rtsp

  檢查esmtp

  inspect sqlnet

  inspect skinny

  inspect sunrpc

  檢查xdmcp

  檢查netbios

  inspect tftp

  inspect ip-options

AnyConnect客戶端可以建立電話呼叫，但是呼叫沒有音訊

如上一節所述，AnyConnect客戶端的一個非常普遍的需求是在連線到VPN時建立電話呼叫。在某些情況下，可以建立呼叫，但客戶端可能遇到音訊不足的情況。這適用於以下情形：

• AnyConnect客戶端與外部號碼之間的呼叫無音訊。
• AnyConnect客戶端和另一個AnyConnect客戶端之間的呼叫沒有音訊。

若要修復此問題，您可以檢查以下步驟：

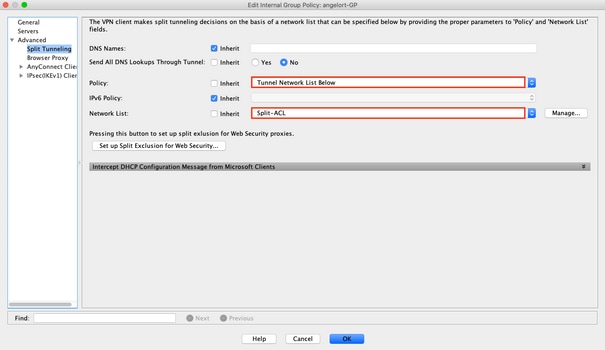

步驟 1.驗證分割隧道配置。

• 導航到使用者所連線的連線配置檔案：Configuration > Remote Access VPN > Network(Client)Access > AnyConnect Connection Profile > Select the Profile。
• 導航到分配給該配置檔案的組策略；組策略>管理>編輯>高級>分割通道。
• 檢查拆分隧道配置。

• 如果設定為下列通道網路，請確認存取控制清單(ACL)組態。

在同一視窗中，導覽至管理>選擇訪問清單>編輯拆分隧道的訪問清單。

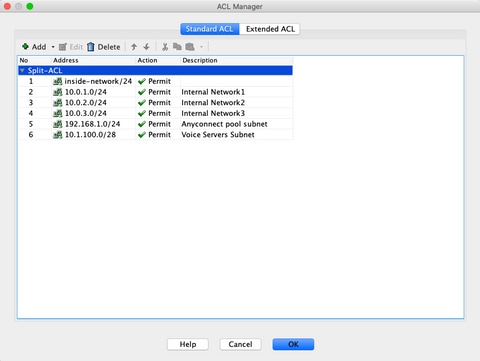

確保語音伺服器和AnyConnect IP池網路列在拆分隧道訪問控制清單(ACL)中。

等效的CLI配置：

tunnel-group AnyConnectTG型別遠端訪問

tunnel-group AnyConnectTG general-attributes

 default-group-policy AnyConnectGP-Split

隧道組AnyConnectTG webvpn屬性

 group-alias AnyConnectTG enable

group-policy AnyConnectGP-Split internal

group-policy AnyConnectGP-Split attributes

 dns伺服器值10.0.1.1

 vpn-tunnel-protocol ikev2 ssl-client

 split-tunnel-policy tunnelspecified

 split-tunnel-network-list value Split-ACL

 split-dns none

 split-tunnel-all-dns disable

access-list Split-ACL standard permit 10.28.28.0 255.255.255.0

access-list Split-ACL remark Internal Network1

access-list Split-ACL standard permit 10.0.1.0 255.255.255.0

access-list Split-ACL remark Internal Network2

access-list Split-ACL standard permit 10.0.2.0 255.255.0

access-list Split-ACL remark Internal Network3

access-list Split-ACL standard permit 10.0.3.0 255.255.255.0

access-list Split-ACL remark AnyConnect池子網

access-list Split-ACL standard permit 192.168.1.0 255.255.255.0

access-list Split-ACL remark Voice Servers子網

access-list Split-ACL standard permit 10.1.100.0 255.255.255.240

步驟 2.檢驗NAT免除配置。

必須配置NAT免除規則以免除從AnyConnect VPN網路到語音伺服器網路的流量，並允許AnyConnect客戶端內的雙向通訊。

• 導航到NAT配置：Configuration > Firewall > NAT Rules。

確保為正確的源（語音伺服器）和目標（AnyConnect VPN池）網路配置了NAT免除規則，並且建立了允許AnyConnect客戶端與AnyConnect客戶端通訊的髮夾NAT規則。此外，請根據您的網路設計，檢查每個規則的入站和出站介面配置是否正確。

等效的CLI配置：

nat(inside，outside)source static INTERNAL_NETWORKS INTERNAL_NETWORKS destination static AnyConnectPool AnyConnectPool no-proxy-arp route-lookup

nat(inside，outside)源靜態VoiceServers VoiceServers目標靜態AnyConnectPool AnyConnectPool no-proxy-arp route-lookup

nat(outside，outside)source static AnyConnectPool AnyConnectPool destination static AnyConnectPool AnyConnectPool no-proxy-arp route-lookup

步驟 3.驗證SIP檢測是否已禁用。

請複習上一節AnyConnect Clients Cannot Establish Phone Calls（AnyConnect客戶端無法建立電話呼叫），瞭解如何禁用SIP檢測。

步驟 4.驗證訪問規則。

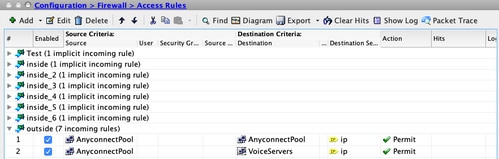

根據您的訪問規則配置，確保允許來自AnyConnect客戶端的流量到達語音伺服器和相關的網路。

等效的CLI配置：

access-list outside_access_in extended permit ip object AnyConnectPool對象AnyConnectPool

access-list outside_access_in extended permit ip object AnyConnectPool object-group VoiceServers

access-group outside_access_in in interface outside

相關資訊

• 如需其他協助，請聯絡TAC。需要有效的支援合約：Cisco全球支援聯絡人
• 您還可以在此處訪問Cisco VPN社群。
