在安全防火牆上使用Duo和LDAP對映配置AnyConnect SSO

簡介

本文檔介紹使用Duo和LDAP對映在安全防火牆上進行授權的AnyConnect單點登入(SSO)的配置示例。

必要條件

需求

思科建議您瞭解以下主題：

• Cisco AnyConnect Security Mobility Solution — 遠端存取
• 思科安全Firepower威脅防禦(FTD)
• 思科安全防火牆管理中心(FMC)
• Duo Security的基礎知識
• 安全斷言標籤語言(SAML)
• 在Microsoft Windows Server上配置Active Directory(AD)服務

採用元件

本檔案中的資訊是根據以下軟體版本：

• Cisco安全FMC版本7.4.0
• Cisco安全FTD版本7.4.0
• Duo Authentication Proxy
• Anyconnect安全行動化使用者端版本4.10.06079
• Windows Server 2016，配置為AD伺服器

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

設定

網路圖表

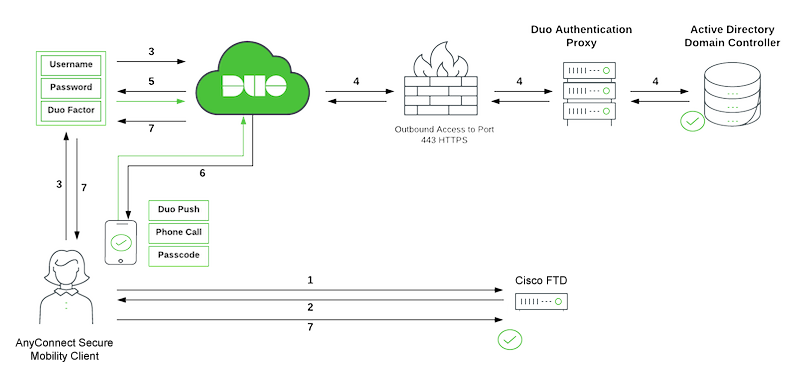

DUO SSO流量

Duo Traffic Flow

1. AnyConnect客戶端發起到思科安全FTD的安全套接字層(SSL)虛擬專用網路(VPN)連線。
2. 安全FTD將AnyConnect客戶端中的嵌入式瀏覽器重定向到Duo SSO以進行SAML身份驗證。
3. AnyConnect使用者使用主本地Active Directory憑據登入。
4. Duo SSO通過本地Duo Authentication Proxy對本地Active Directory執行主身份驗證。
5. 主身份驗證成功後，Duo SSO開始雙因素身份驗證(2FA)。
6. AnyConnect使用者完成Duo 2FA。
7. Duo SSO將使用者重新導向回到FTD，並附上指示成功的回應訊息。

使用外部LDAP的SAML

SAML使用者的外部授權取決於IdP返回的NameID值。 安全防火牆將NameID欄位對映到使用者名稱，此使用者名稱可用於查詢LDAP。

組態

Duo Admin Portal配置

配置AD或SAML身份提供程式，它們可以用作您的Duo SSO的主要身份驗證源。

此外，您需要一個Duo Authentication Proxy（建議使用三台驗證代理伺服器以實現高可用性），該代理伺服器能夠訪問您的本地AD或SAML身份提供程式。

有關詳細資訊，請參閱Duo Single Sign-On。

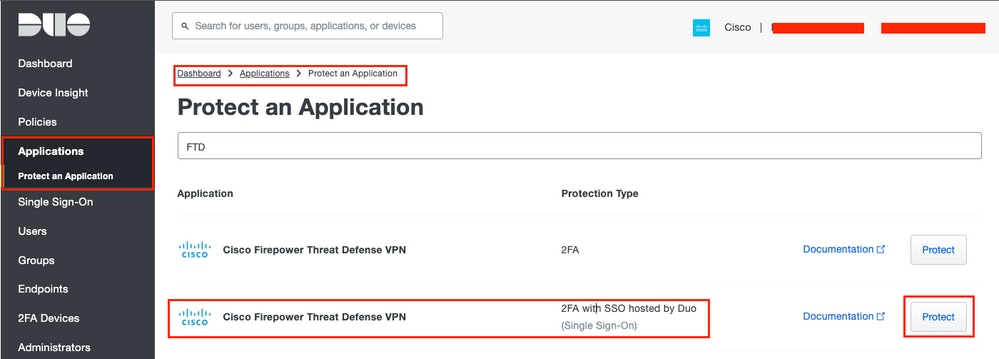

步驟1.在Duo Admin門戶上配置Cisco Secure FTD。

• 登入到Duo Admin Portal並導航至 Applications > Protect an Application.
• 搜尋保護型別為 2FA with SSO hosted by Duo.
• 按一下 Protect配置思科FTD VPN時所需的配置。

Duo Protect Application

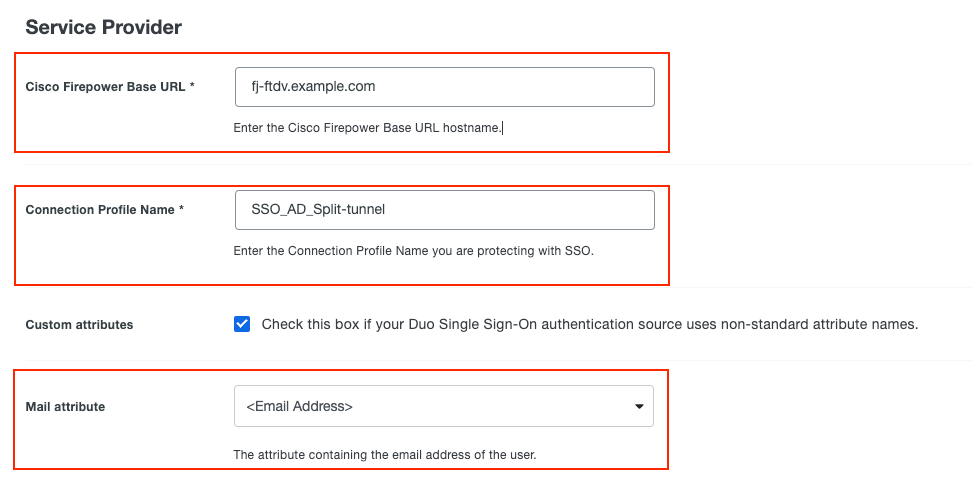

步驟2.在Duo Admin Portal上配置服務提供商資訊。

使用以下屬性：

• Cisco Firepower基礎URL: fj-ftdv.example.com
• 連線配置檔名稱： SSO-AD_Split-tunnel
• 郵件屬性：

Duo服務提供商

步驟3.按一下 Save 按鈕以儲存配置。

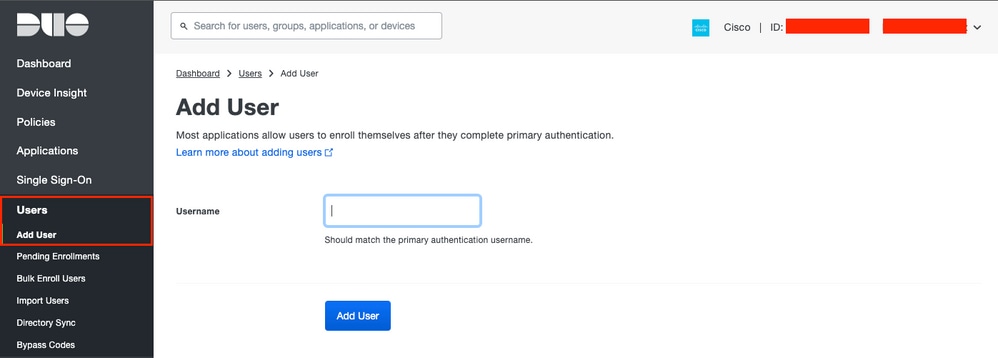

步驟4. 導航至 Users > Add User 如下圖所示：

Duo新增使用者

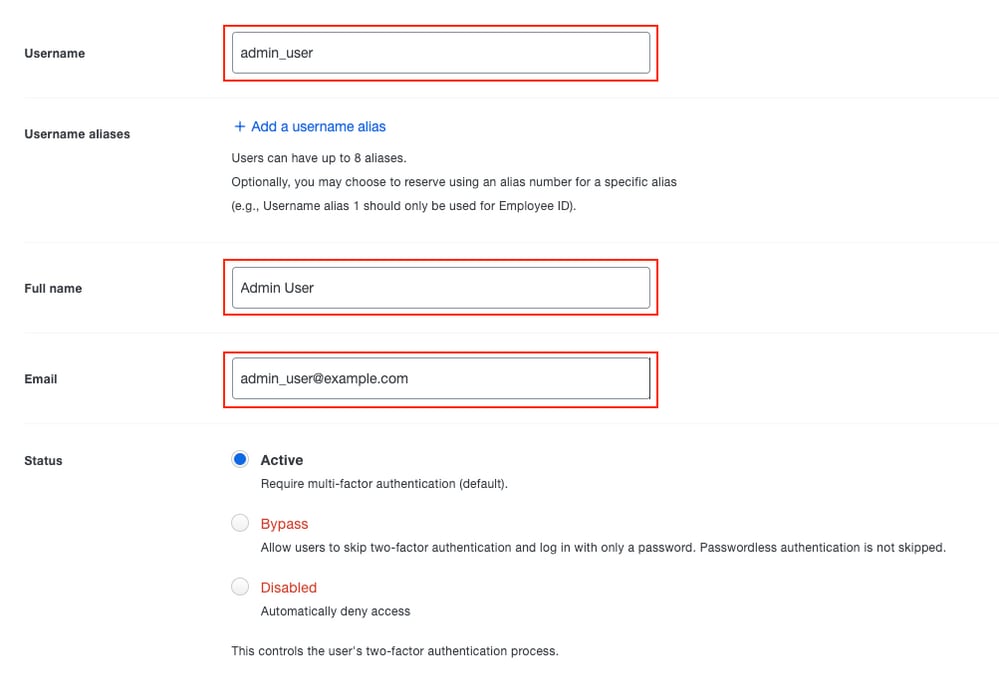

步驟5. 用新使用者的所有必要資訊填空題。

Duo使用者資訊

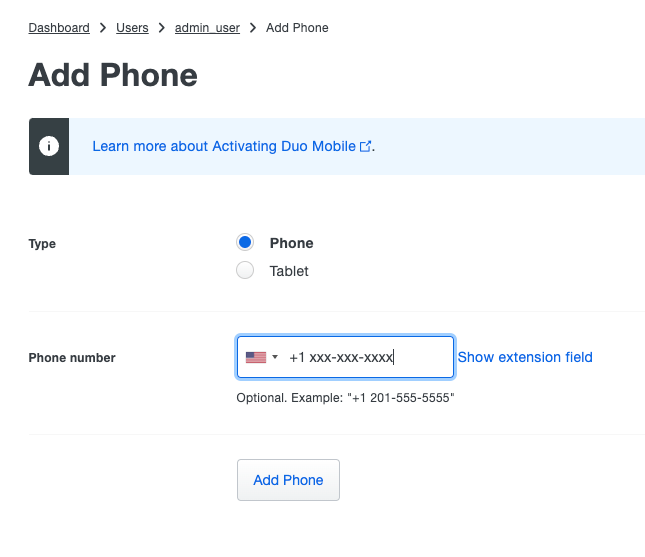

步驟6.新增電話，以便新增使用者的電話號碼。這是使用者通過2FA和Duo Push進行身份驗證所必需的。

Duo Add電話

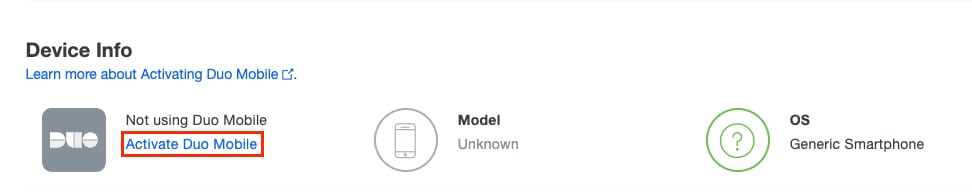

步驟7.為特定使用者啟用Duo Mobile。

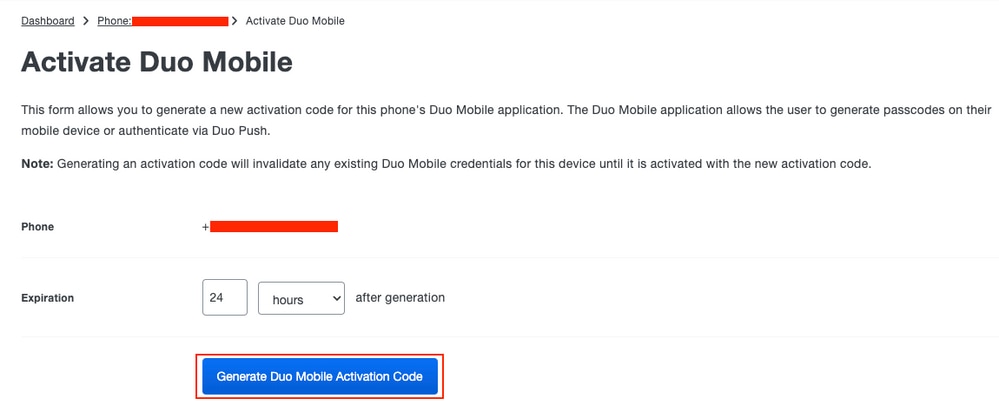

啟用Duo手機

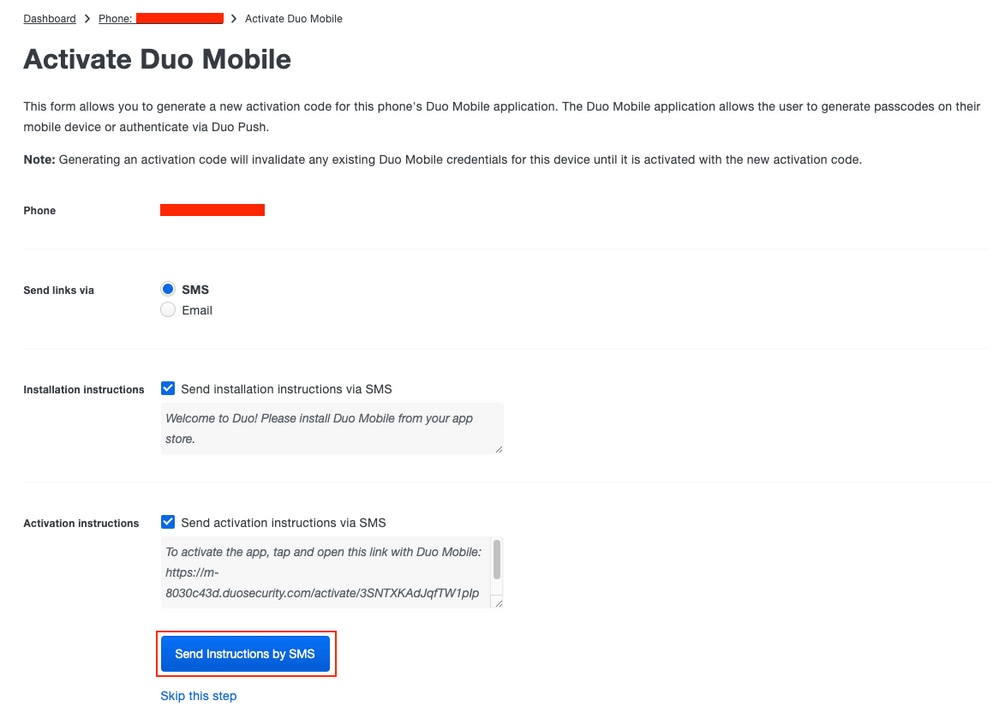

步驟8.生成Duo Mobile啟用碼。

Duo啟用碼

步驟9.通過簡訊傳送說明。

Duo簡訊

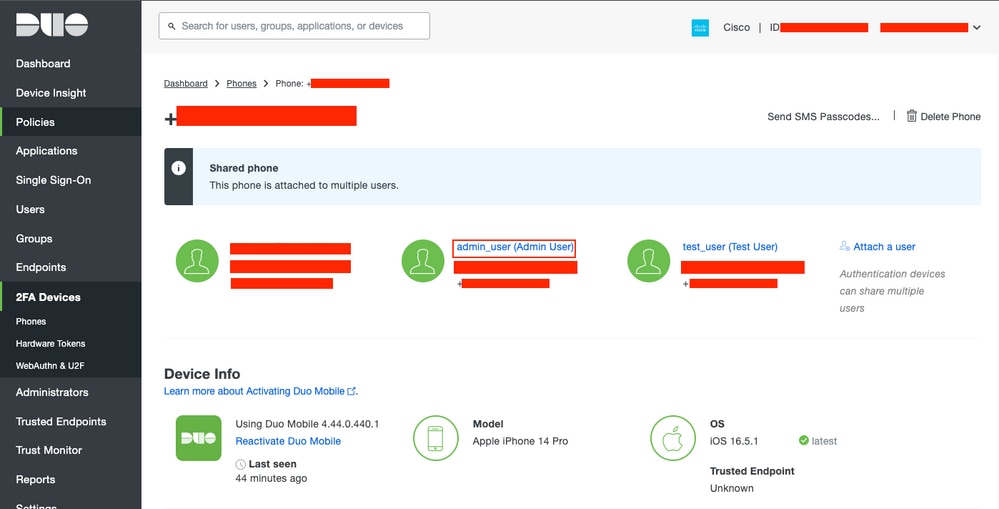

步驟10. 按一下通過SMS傳送的連結，Duo應用就會連結到「裝置資訊」部分中的使用者帳戶。

Duo Info部分

步驟11.對要新增的所有使用者重複該過程。

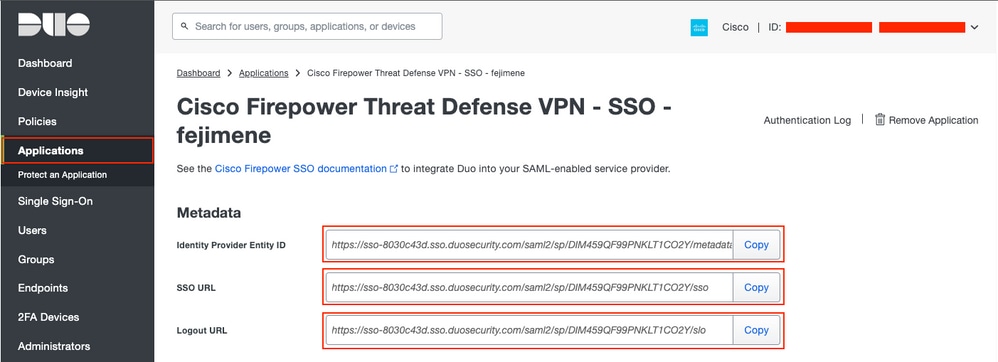

步驟12.檢索應用程式後設資料：

• 導航至 Applications  並按一下在步驟1中建立的服務提供商應用程式。
• 複製 Identity Provider Entity ID URL中， SSO URL,和 Logout URL 從後設資料中。

Duo IdP資訊

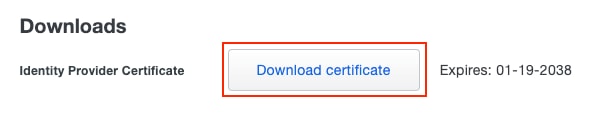

步驟13.下載 Identity Provider Certificate.

Duo下載IdP證書

透過FMC在FTD上設定

步驟1.在FMC上安裝並註冊身份提供程式(IdP)證書。

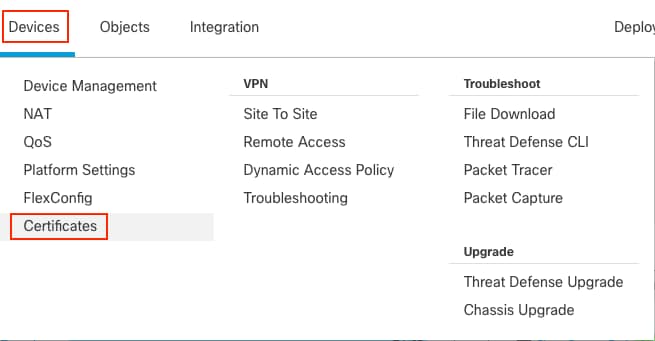

• 導航至 Devices > Certificates.

FMC證書1

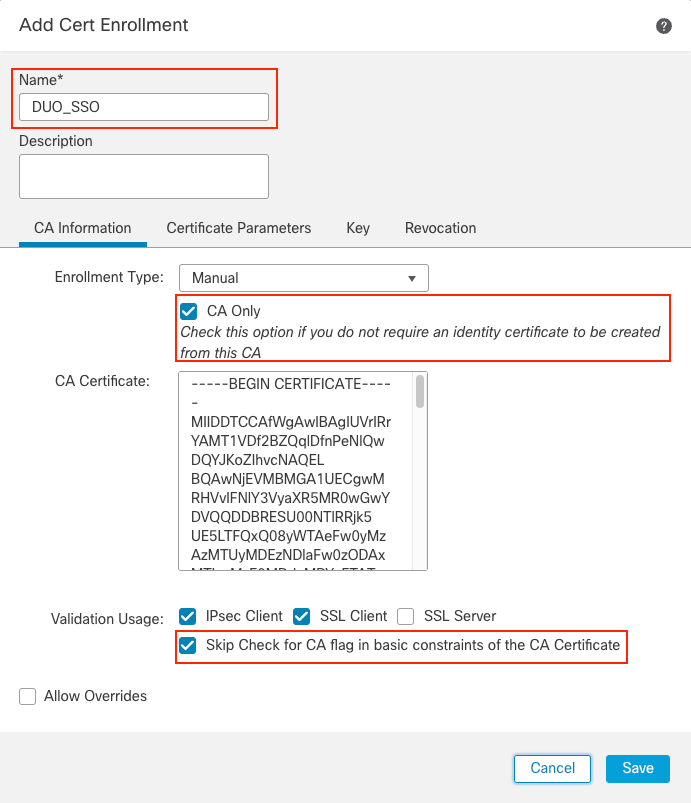

• 按一下 Add.選擇要註冊到此證書的FTD。
• 在 Add Cert Enrollment 部分，使用任何名稱作為IdP證書的標籤。
• 按一下 Manual.
• 請檢視 CA only 和 Skip Check for CA flag fields.
• 貼上base64格式IdP CA證書。
• 按一下「Save」，然後按一下「Add」。

FMC證書註冊

步驟2.配置SAML伺服器設定：

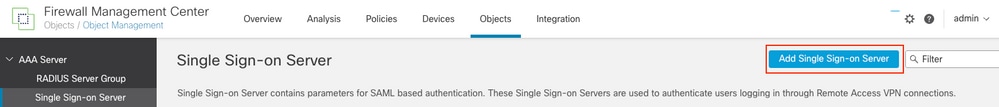

• 導航至 Objects > Object Management > AAA Servers > Single Sign-on Server.
• 選擇 Add Single Sign-on Server.

FMC SSO

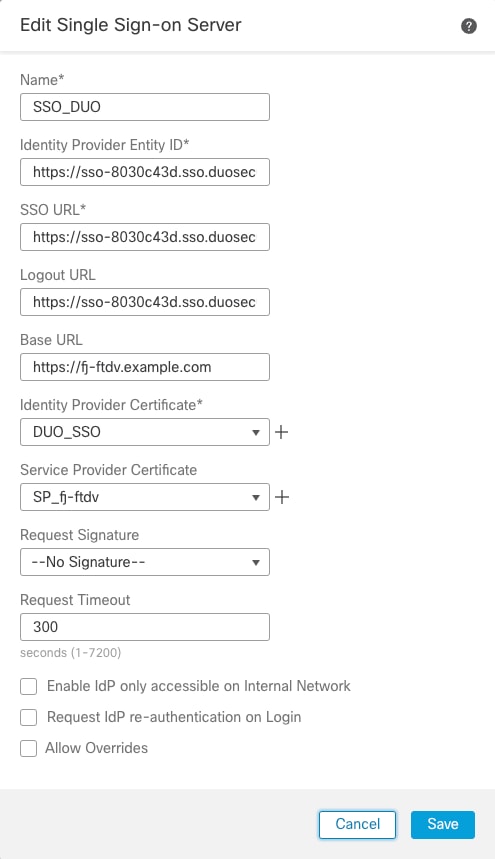

• 根據從Duo收集的後設資料，在新SSO伺服器上配置SAML值：

• 身份提供程式實體ID：來自Duo應用程式的entityID
• SSO URL：來自Duo應用程式的SSO服務
• 註銷URL:Duo應用程式中的SingleLogoutService
• 基本URL: FTD SSL ID證書的FQDN
• 標識提供程式證書： IdP簽名證書
• 服務提供商證書： FTD簽名證書

FMC SSO資訊

步驟3.配置領域/LDAP伺服器配置。

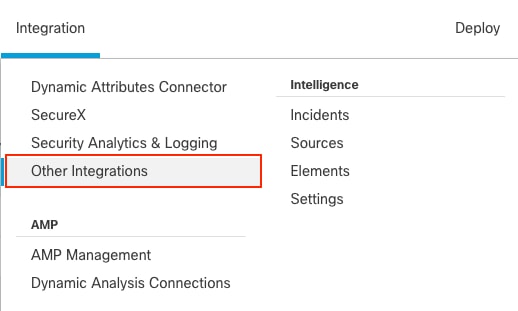

• 導航至 Integration > Other Integrations.

FMC領域

• 按一下新增新領域。

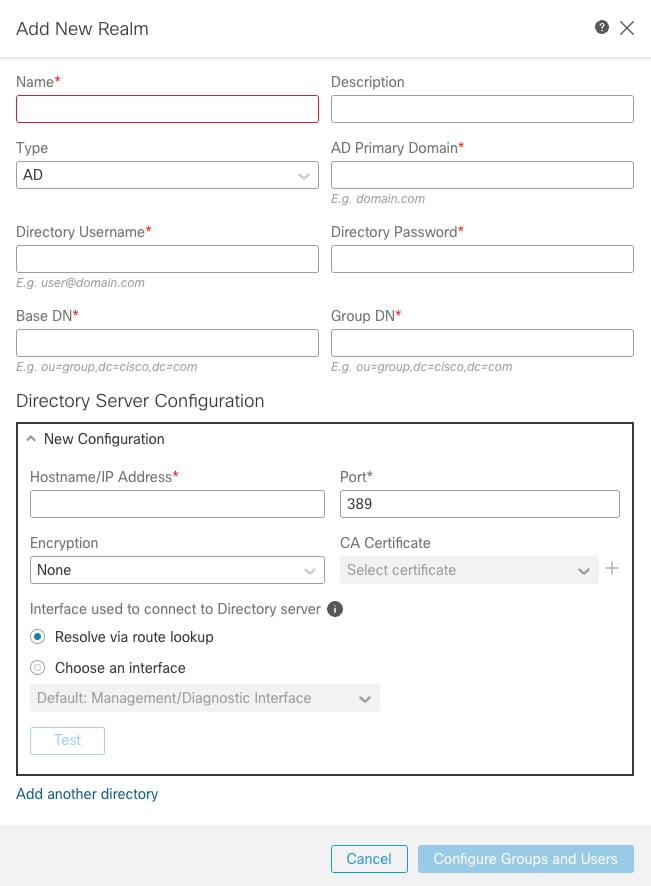

FMC新增領域

• 提供Active Directory伺服器和目錄的詳細資訊。按一下「OK」（確定）。

在本演示中：

• 名稱: ActiveDirectory_SSO
• 型別：AD
• AD主域： example.com
• 目錄使用者名稱： administrator@example.com
• 目錄密碼：
• 基本DN:DC=示例，DC=com
• 組DN:DC=example，DC=com

FMC領域資訊

步驟4.根據需要建立組策略。

• 導航至 Objects > Object Management > VPN > Group Policy.
• 按一下Add Group Policy .
• 使用各自的引數建立組策略。

出於本演示的目的，已配置三個組策略：

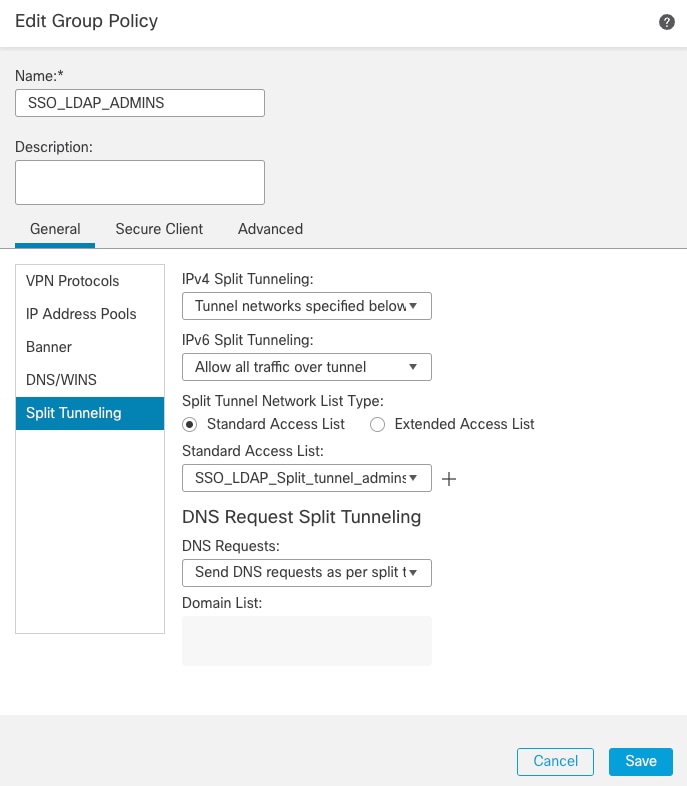

1. SSO_LDAP_ADMINS Group Policy是屬於的使用者的組 AnyConnect Admins 群組.

組策略1

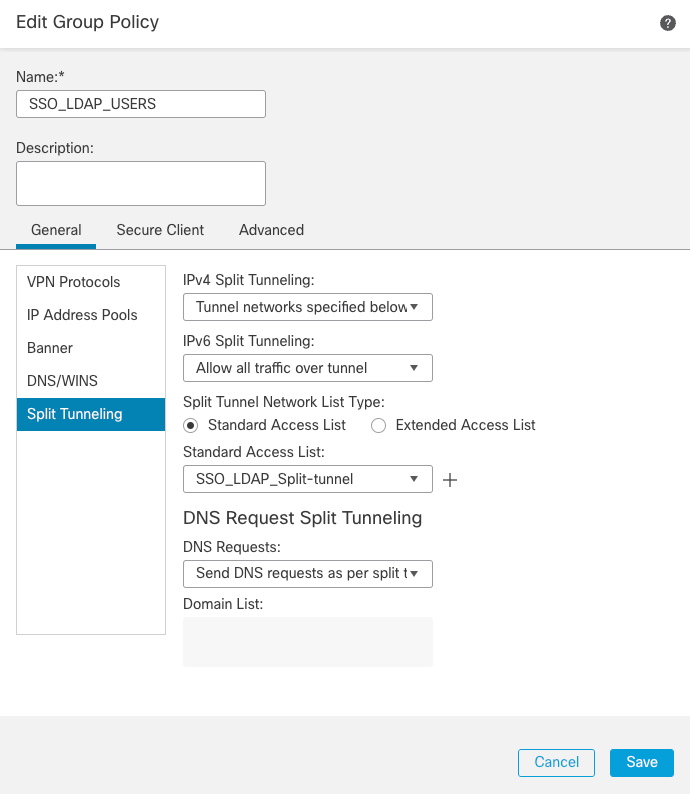

2. SSO_LDAP_USERS 組策略是屬於的使用者的組 AnyConnect Users 群組.

組策略2

3. NO_ACCESS Group Policy是不屬於任何先前組策略的使用者組。它擁有了  Simultaneous Login Per User 引數必須設定為0。

組策略3

步驟5.配置LDAP屬性對映。

• 導航至 Devices > VPN > Remote Access.
• 選擇當前遠端訪問VPN配置。
• 導航至 Advanced > LDAP Attribute Mapping.
• 點選加號+ 簽名並新增新的 LDAP Attribute Mapping .

• 提供 LDAP Attribute Name 和 Cisco Attribute Name.按一下 Add Value Map.

在本演示中，LDAP屬性對映配置：

• LDAP屬性名稱： memberOf
• 思科屬性名稱： Group-Policy

LDAP屬性對映

• 提供 LDAP Attribute Value 和 Cisco Attribute Value.按一下 OK .

在本演示中：

LDAP屬性值： CN=AnyConnect Admins， CN=Users， DC=example， DC=com
思科屬性值： SSO_LDAP_ADMINS

LDAP屬性值： CN=AnyConnect Users， CN=Users， DC=example， DC=com
思科屬性值： SSO_LDAP_USERS

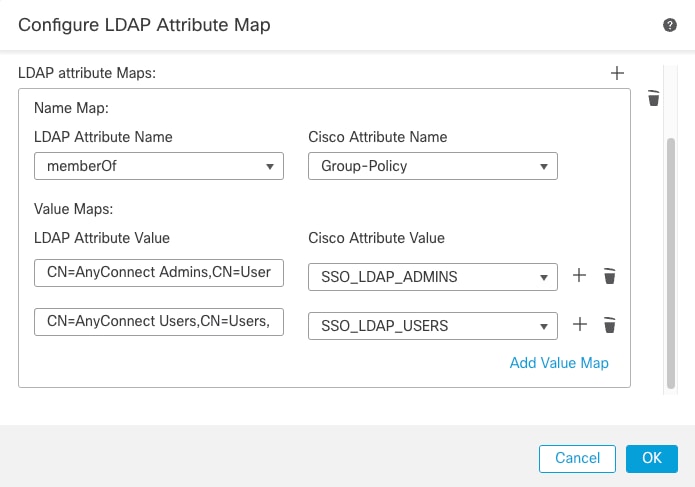

配置LDAP屬性對映

步驟6.配置 Connection Profile.

• 導航至 Devices > Remote Access然後編輯當前的VPN遠端訪問配置。

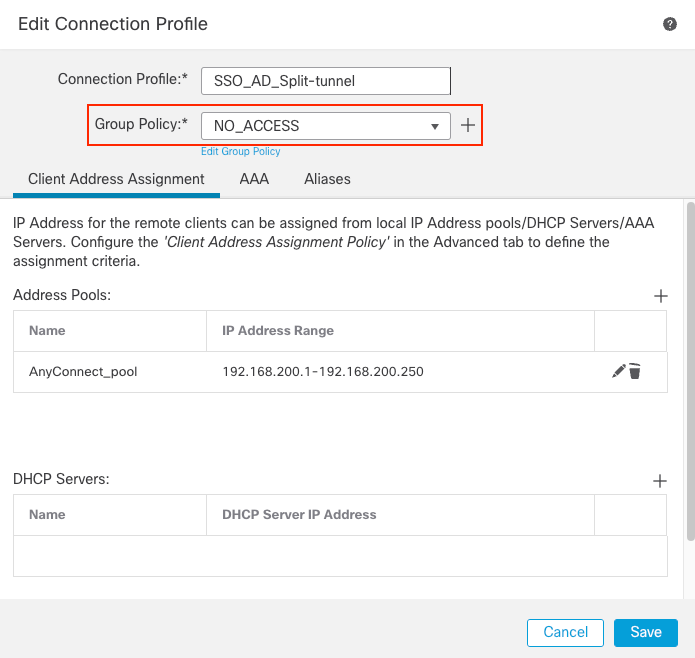

• 建立具有其屬性的新連線配置檔案。選擇 NO_ACCESS組策略作為此連線配置檔案的組策略。

FMC連線配置檔案1

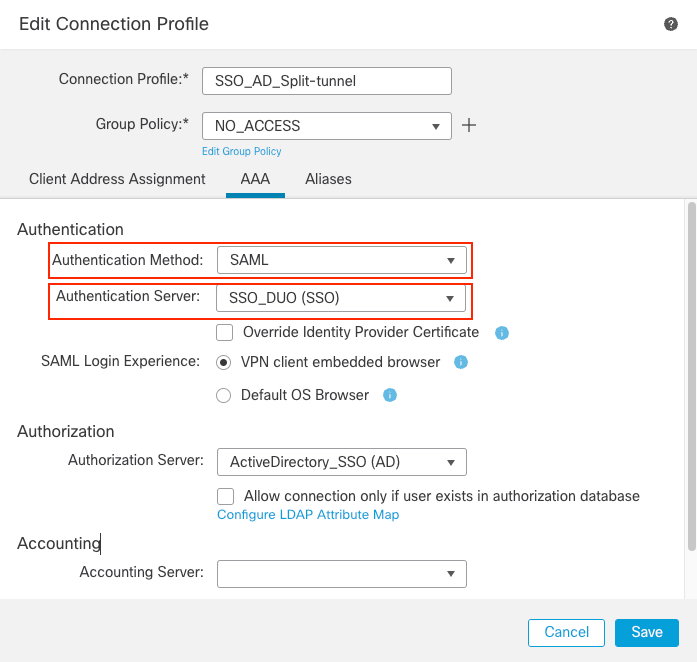

• 選擇  AAA 頁籤。在 Authentication Method 選項，選擇 SAML和 Authorization Server 選項，選擇在步驟3中建立的AD伺服器。

FMC連線設定檔AAA

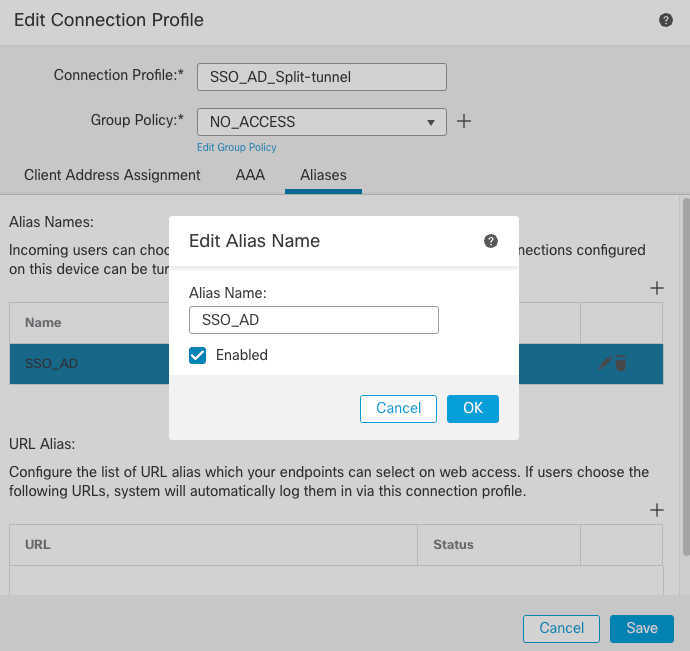

• 建立組別名以將連線對映到此連線配置檔案。這是使用者可以在AnyConnect軟體下拉選單上看到的標籤。

FMC組別名

• 按一下OK並儲存完整的連線配置檔案VPN配置。

步驟7.設定 FlexConfig Policy 以便修改LDAP命名屬性。

當「服務提供商郵件」屬性設定為「電子郵件地址」時， ldap-naming-attribute 對於AD伺服器，必須從 sAMAccountName 成長至 userPrincipalName.

• 導航至 Devices > FlexConfig 然後選擇或建立 FlexConfig Policy 才能修改。

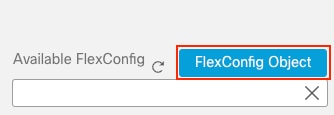

• 按一下 FlexConfig Object 以便新增新對象。

FMC FlexConfig對象

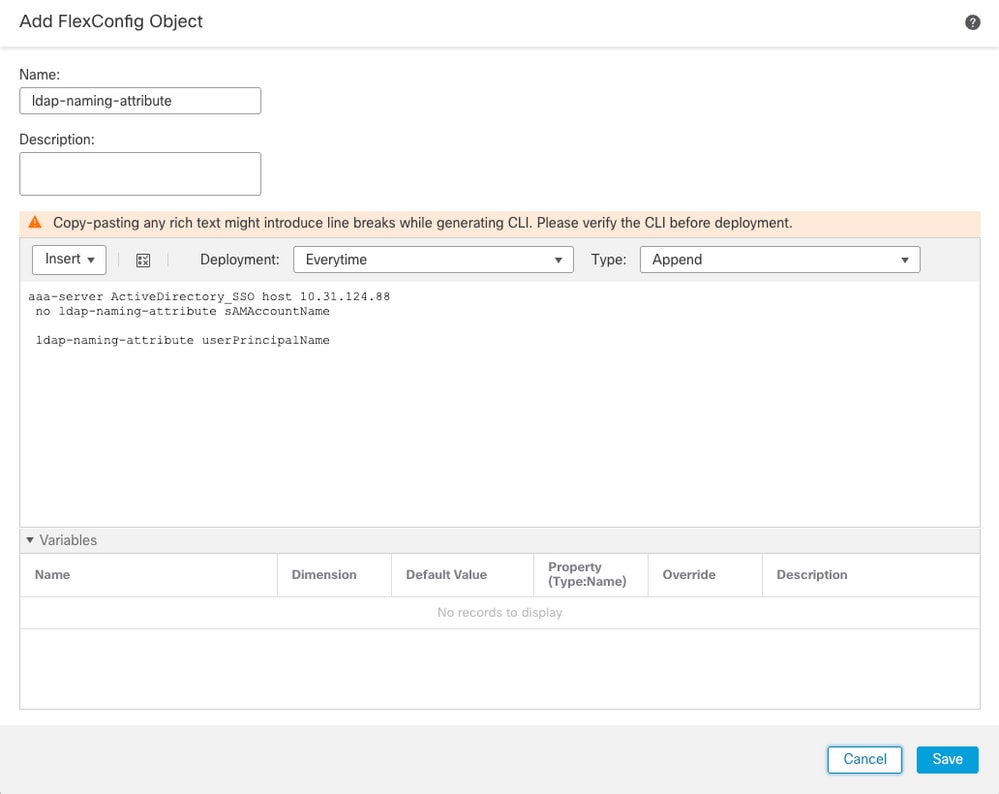

• 修改 ldap-naming-attribute自 sAMAccountName 成長至 userPrincipalname.


新增FlexConfig對象

• 按一下「Save」。

步驟8.導航至 Deploy > Deployment 並選擇適當的FTD以應用設定。

驗證

從LDAP調試片段 debug ldap 255，可以觀察到Admin User（管理員使用者）的LDAP屬性對映中有匹配:

[26] LDAP Search:
        Base DN = [DC=example,DC=com]
        Filter  = [userPrincipalName=admin_user@example.com]
        Scope   = [SUBTREE]



      [20]
     memberOf: value = CN=AnyConnect Admins,CN=Users,DC=example,DC=com [20]
     mapped to Group-Policy: value = SSO_LDAP_ADMINS [20]
     mapped to LDAP-Class: value = SSO_LDAP_ADMINS


發出 show vpn-sessiondb anyconnect 命令，以確保使用者位於定義的組中。

firepower# show vpn-sessiondb anyconnect

Session Type: AnyConnect

Username     : admin_user@example.com
Index        : 6
Public IP    : XX.XX.XX.XX
Protocol     : AnyConnect-Parent
License      : AnyConnect Premium
Encryption   : AnyConnect-Parent: (1)none
Hashing      : AnyConnect-Parent: (1)none
Bytes Tx     : 0                      Bytes Rx     : 0

Group Policy : SSO_LDAP_ADMINSTunnel Group : SSO_AD_Split-tunnel Login Time : 19:37:28 UTC Thu Jul 20 2023 Duration : 0h:01m:33s Inactivity : 0h:00m:00s VLAN Mapping : N/A VLAN : none Audt Sess ID : 0a1f7c490000600064b98cf8 Security Grp : none Tunnel Zone : 0. 從LDAP調試片段 debug ldap 255，可以觀察到，測試使用者的LDAP屬性對映上存在匹配:

[29] LDAP Search:
        Base DN = [DC=example,DC=com]
        Filter  = [userPrincipalName=test_user@example.com]
        Scope   = [SUBTREE]



      [29]
     memberOf: value = CN=AnyConnect Users,CN=Users,DC=example,DC=com [29]
     mapped to Group-Policy: value = SSO_LDAP_USERS [29]
     mapped to LDAP-Class: value = SSO_LDAP_USERS


發出 show vpn-sessiondb anyconnect 命令，以確保使用者位於正確的組中。

firepower# show vpn-sessiondb anyconnect

Session Type: AnyConnect

Username     : test_user@example.com
Index        : 6
Public IP    : XX.XX.XX.XX
Protocol     : AnyConnect-Parent
License      : AnyConnect Premium
Encryption   : AnyConnect-Parent: (1)none
Hashing      : AnyConnect-Parent: (1)none
Bytes Tx     : 0                      Bytes Rx     : 0
Group Policy : SSO_LDAP_USERS        Tunnel Group : SSO_AD_Split-tunnel
Login Time   : 19:37:28 UTC Thu Jul 20 2023
Duration     : 0h:08m:07s
Inactivity   : 0h:00m:00s
VLAN Mapping : N/A                    VLAN         : none
Audt Sess ID : 0a1f7c490000600064b98cf8
Security Grp : none                   Tunnel Zone  : 0

從LDAP調試片段 debug ldap 255，可以觀察到，以下專案的LDAP屬性對映中沒有匹配項： NOACCESS 使用者和，帶有調試 webvpn 那個 NO_ACCESS 已選擇組策略，因此使用者無法進行身份驗證。

[32] LDAP Search:
        Base DN = [DC=example,DC=com]
        Filter  = [userPrincipalName=noaccess_user@example.com]
        Scope   = [SUBTREE]



      User Policy Access-Lists: user_acl[0] = NULL user_acl[1] = NULL tunnel policy attributes: 1 Filter-Id(11) 8 "" 2 Session-Timeout(27) 4 0 3 Idle-Timeout(28) 4 30 4 Simultaneous-Logins(4098) 4 0 5 Primary-DNS(4101) 4 IP: 0.0.0.0 6 Secondary-DNS(4102) 4 IP: 0.0.0.0 7 Primary-WINS(4103) 4 IP: 0.0.0.0 8 Secondary-WINS(4104) 4 IP: 0.0.0.0 9 Tunnelling-Protocol(4107) 4 96 10 Banner(4111) 0 0x000014e304401888 ** Unresolved Attribute ** 11 Group-Policy(4121) 9
      "NO_ACCESS"


疑難排解

大多數SAML故障排除都涉及配置錯誤，可以通過檢查SAML配置或調試來發現該錯誤：

• debug webvpn saml 255
• debug webvpn 255
• debug webvpn anyconnect 255
• debug webvpn session 255
• debug webvpn request 255

對於LDAP對映授權問題，有用的調試包括：

• debug aaa common 255
• debug ldap 255
