    簡介

    本文檔介紹如何在UCS中心管理軟體中配置統一計算系統(UCS)-M2-HWRAID。

    必要條件

    需求

    思科建議您瞭解以下主題：

    • UCS管理器
    • UCS Central
    • M2 Raid UCS-M2-HWRAID

    採用元件

    本文中的資訊係根據以下軟體和硬體版本：

    • 乙太網和光纖通道終端主機模式的Cisco UCS 64108 108埠交換矩陣互聯
    • 基礎架構b套件版本：4.2(3)
    • Cisco UCS B200 M6伺服器
    • 伺服器firmware版本：4.2.3(b)B
    • 更多：UCS硬體和軟體相容性
      • 介面卡 > RAID > Cisco Boot Optimized M.2 HW Raid Controller(Cisco)


    本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

    背景資訊

    UCS-M2-HWRAID包含兩個m.2膠棒；一個位於運營商兩側。UCS-M2-HWRAID和UCS-MSTOR-M2看起來相似，但在此配置示例中，為硬體RAID。

    設定

    檢查當前狀態

    1. 檢查必要的部件是否顯示在伺服器清單中。

    在UCS Central中，導航到Equipment > Servers > Server x。

    選擇頂部的Inventory頁籤，即Motherboard。展開Mini Storage。 確保您的型號顯示為UCS-M2-HWRAID，如下圖所示。

    Select the SATA Controller 1

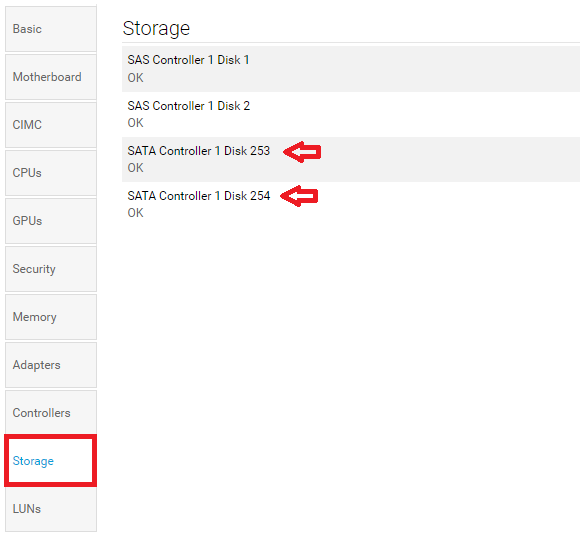

    2.檢查是否顯示兩個m.2磁碟，並且它們處於可操作狀態。此伺服器型號將m.2磁碟放在插槽253和254中。

    Select both Disk IDs

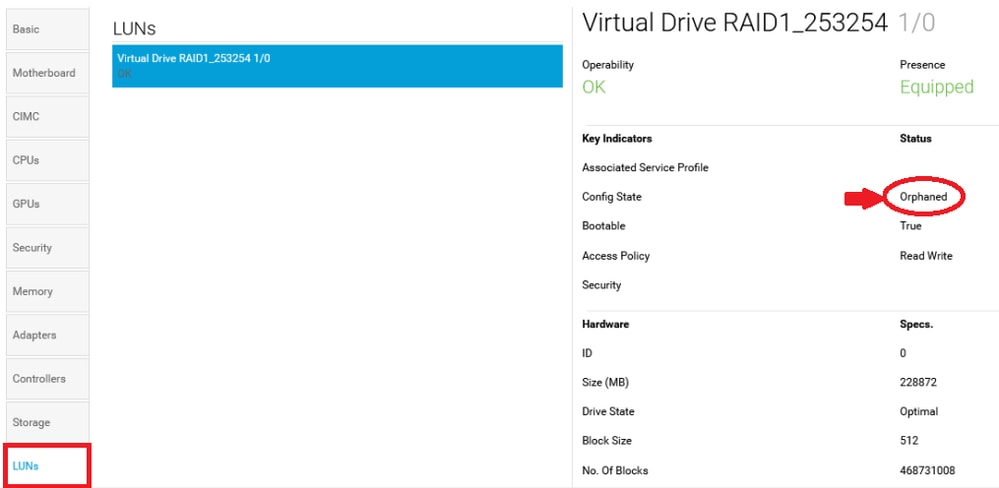

    3.檢查是否存在任何孤立LUN:

    導航到LUNs選項卡。 如果看到孤立LUN，請在開始配置之前跳到底部的故障排除部分。

    Select Orphaned LUN

    在UCS Central上建立磁碟組策略

    1.在UCS Central上，導航到What do you want to do? 框，然後鍵入Create Disk Group Configuration Policy。

    Create Disk Group Configuration Policy

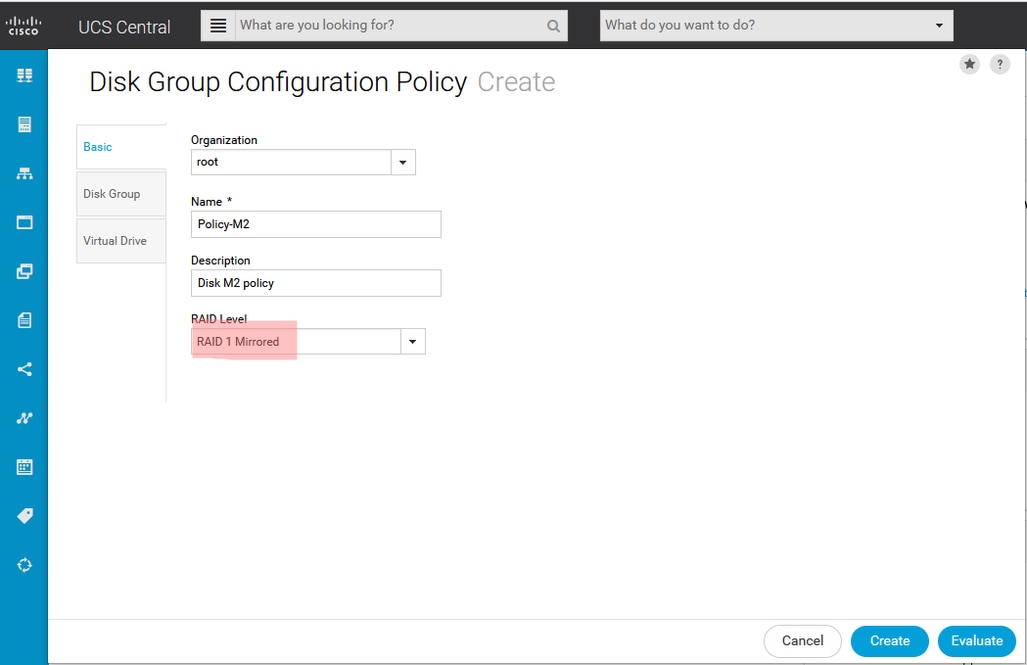

    2. Select the organization, name the policy, add description, and select RAID Level 1 Mirrored.

    Select RAID Level

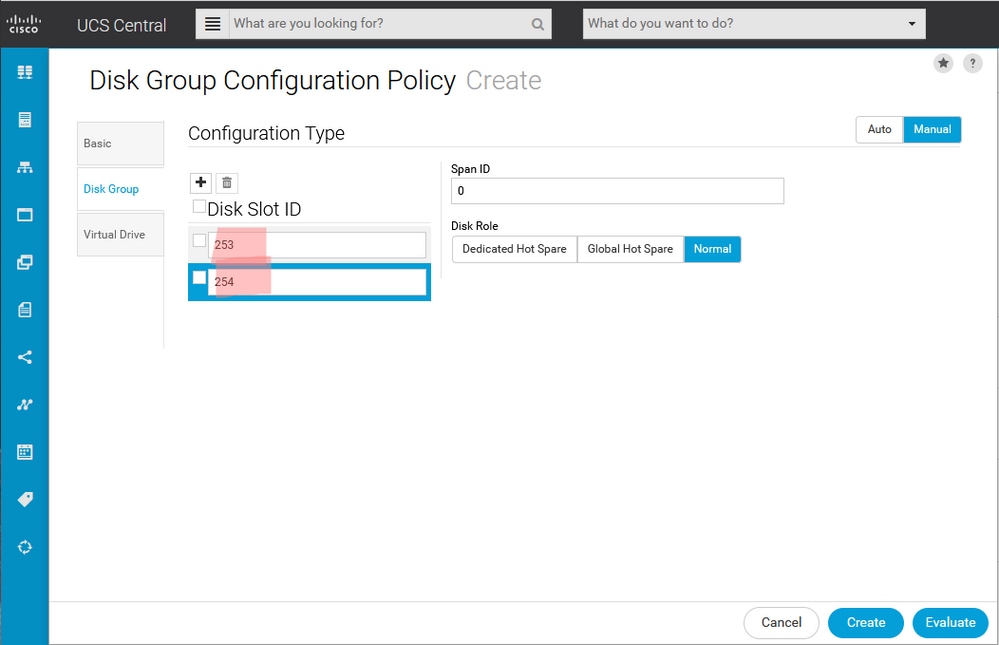

    3.選擇磁碟組。在Disk Slots IDs下，鍵入253和254作為此案例的磁碟ID，然後選擇普通的Disk Roles。

    Add Disk Slot IDs

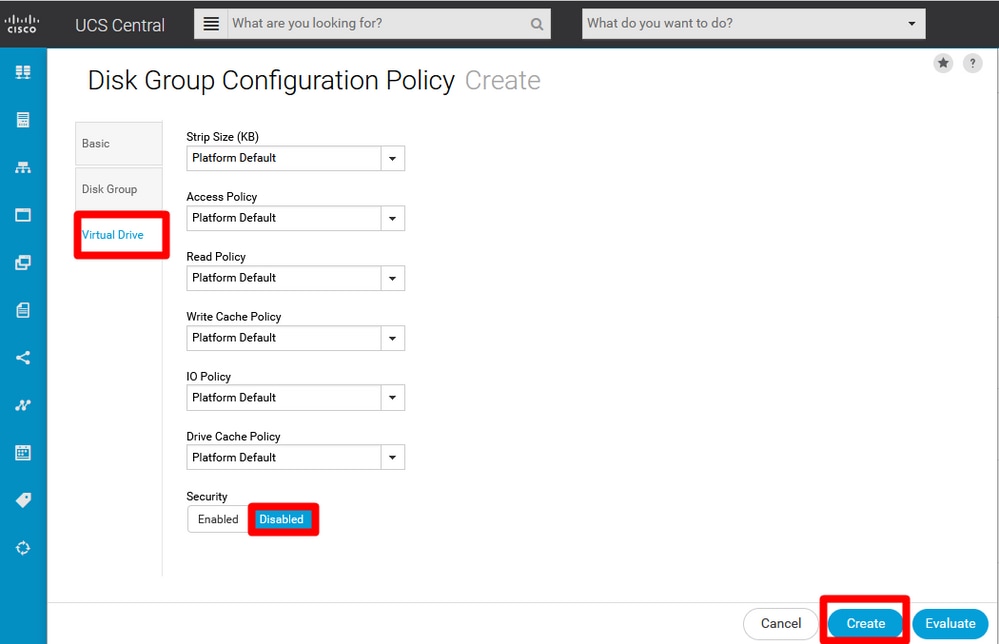

    4. 選擇Virtual Drive，並確認所有選項均在「平台預設值」上，並且「安全性」為「已禁用」。然後，按一下Create按鈕。

    Create Virtual Drive

    建立儲存配置檔案

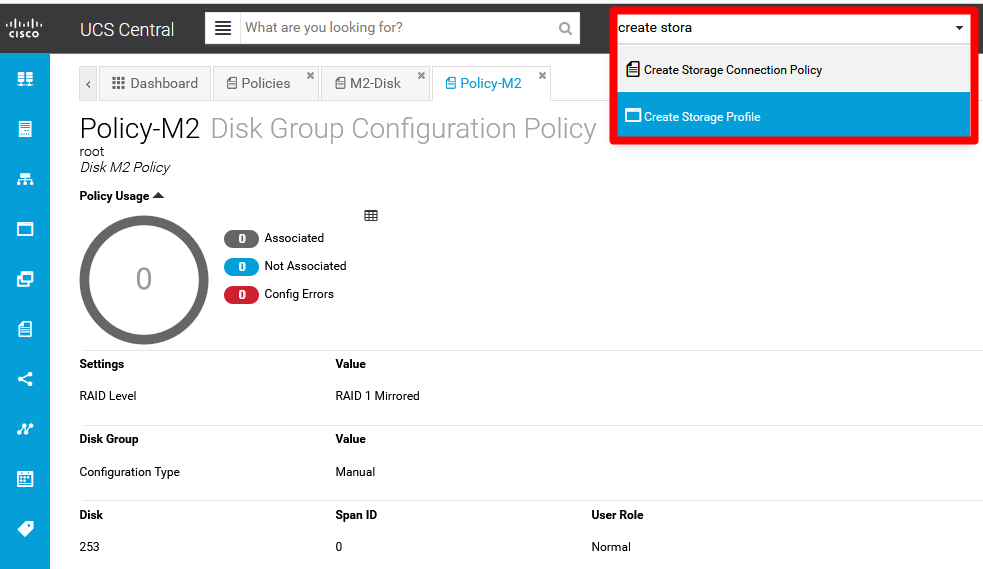

    1.在UCS Central上，導航到搜尋框What are you seek？（您要查詢什麼？）旁，然後鍵入Create Storage Profile。

    Create Storage Profile

    2.命名儲存配置檔案並新增說明。

    Name Storage Profile

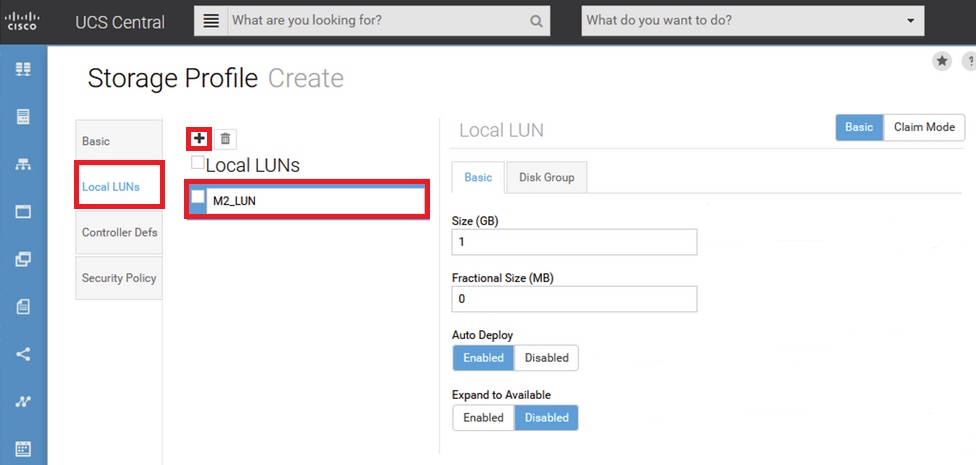

    3.選擇本地LUN，然後按一下Add按鈕並為此LUN指定名稱。

    Assign Local LUNs

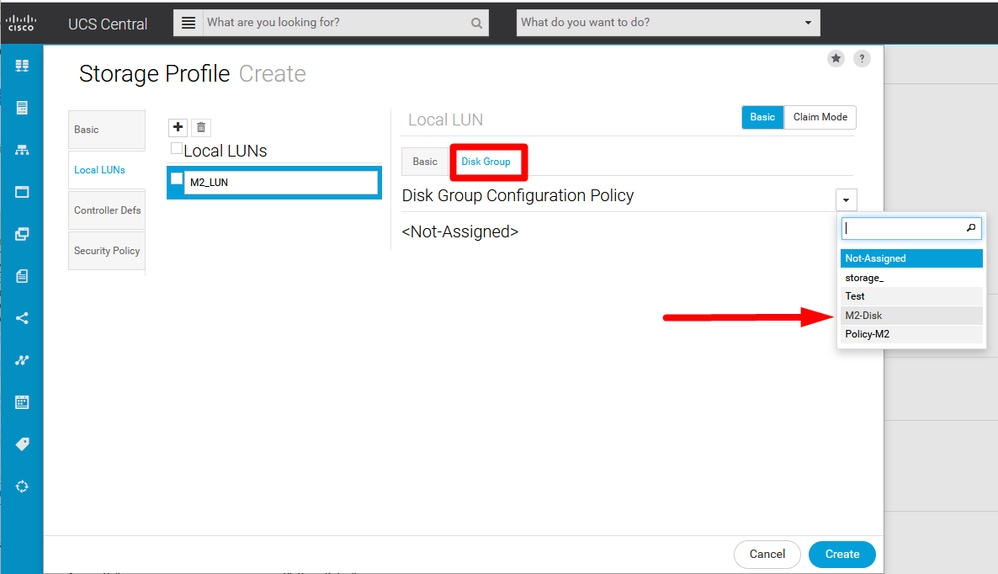

    4.按一下磁碟組。 點選下拉箭頭並選擇以前建立的磁碟組策略。

    Assign Disk Group

    5. M.2 Raid控制器不需要控制器定義和安全策略。選擇Create完成配置。

    Save Storage Profile

    關聯到全域性服務配置檔案

    1.將最近建立的儲存配置檔案應用到新的或現有的服務配置檔案，並儲存配置。

    Check Storage Profile

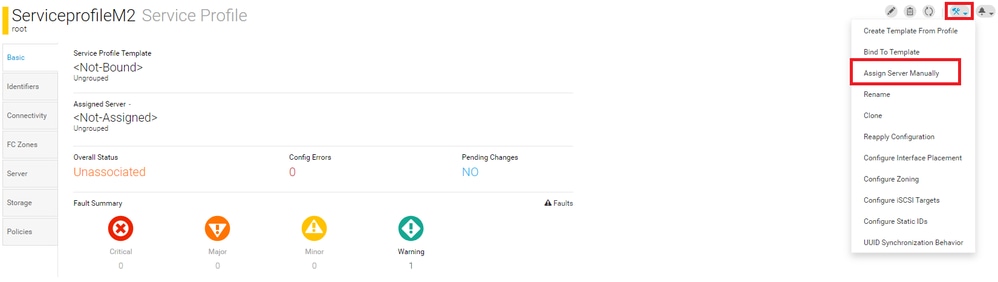

    2.如果服務配置檔案尚未關聯，請繼續將服務配置檔案分配給現有伺服器。

    Assign Server Manually

    驗證

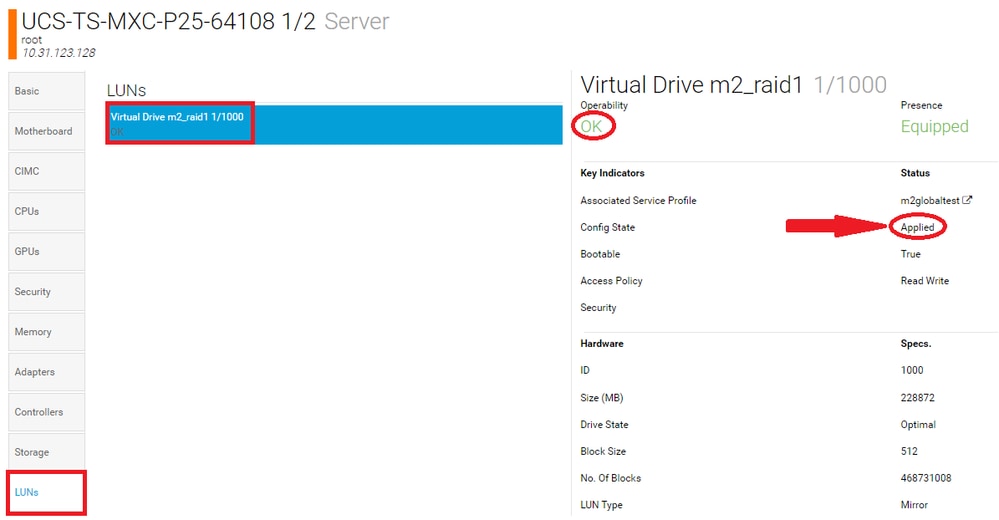

    選中ServerTab，然後選擇LUN，並確保虛擬驅動器存在並且已應用配置狀態。

    Verify Storage Profile Assigned

    疑難排解

    本節提供的資訊可用於對組態進行疑難排解。

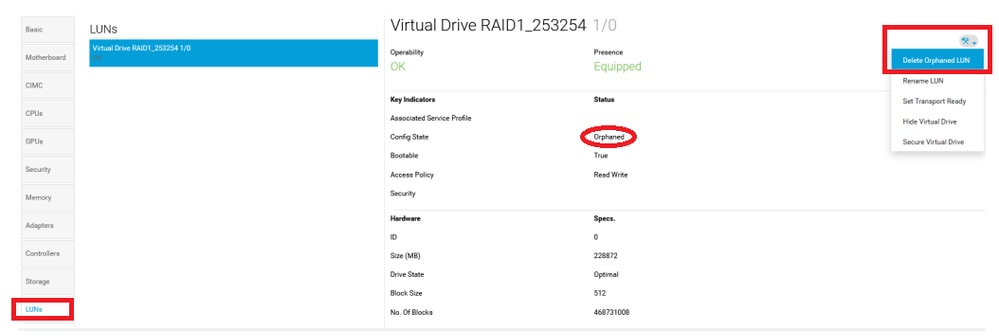

    找到孤立LUN時，請選擇LUN並刪除。這將刪除陣列上存在的所有資料，如下圖所示。

    Delete Orphaned LUN
