在RV320和RV325 VPN路由器系列上配置埠地址轉換(PAT)

目標

本文檔的目的是向您展示如何在RV32x系列VPN路由器上配置埠地址轉換(PAT)。

簡介

PAT是網路地址轉換(NAT)的擴展。NAT是將私有IP地址轉換為公有IP地址的過程。它有助於保護私有IP地址免受任何惡意攻擊或發現，因為私有IP地址始終處於隱藏狀態。它允許多個區域網(LAN)裝置共用相同的公共IP但埠號不同。這樣可以保護私有IP並將每台裝置與其他裝置區分開來。

適用裝置

• RV320 Dual WAN VPN路由器
• RV325 Gigabit Dual WAN VPN路由器

軟體版本

• v1.1.0.09

PAT配置

步驟1.登入到Web配置實用程式以選擇Setup > Port Address Translation。

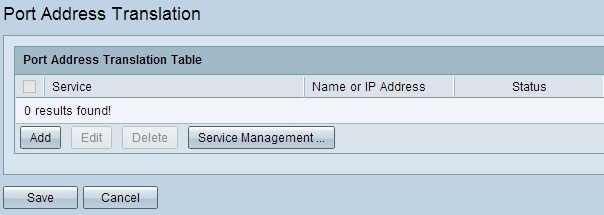

將打開「埠地址轉譯」頁面：

新增PAT

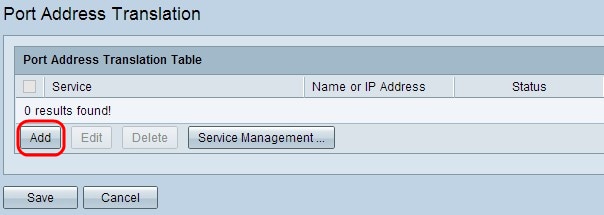

步驟1。按一下Add以新增服務。此服務是用於對映私有IP地址與公有IP地址的協定。

在埠地址轉換表中新增新行：

步驟2.從Service下拉選單中選擇所需的服務。這是執行PAT以將私有IP地址轉換為公有IP地址的服務。

步驟3.在Name or IP Address 欄位中輸入裝置的IP地址或具有特定服務的域名。這是執行PAT的源IP地址。

附註：如果要新增新服務，請參閱服務管理部分。

步驟4.選中Status覈取方塊以啟用服務。如果未選中「狀態」，服務將顯示為非活動狀態。

步驟5.按一下「Save」以儲存設定。

編輯PAT

步驟1。如果要更改任何埠地址轉換設定，請選中相應服務旁邊的覈取方塊以選擇它。

步驟2.按一下Edit，然後變更所需的設定。

步驟3.按一下Save以儲存設定。

刪除PAT

步驟1。如果要刪除任何特定埠地址轉換，請選中相應服務旁邊的覈取方塊以將其選中。

步驟2.按一下「Delete」。

步驟3.按一下Save以儲存設定。

服務管理

如果您在Service下拉選單中未獲得任何特定服務，則必須新增所需的服務。您甚至可以根據需要更改服務清單或從清單中刪除任何特定服務。

步驟1。按一下「Service Management」。將打開「服務管理表」視窗：



新增服務

步驟1。按一下Add以新增服務。最多可新增30個服務。

新增了一個新行：

步驟2.在服務名稱欄位中輸入服務的所需名稱。

步驟3.從Protocol下拉選單中選擇所需的協定。此協定是傳輸層協定，可幫助將私有IP地址轉換為公有IP地址。

• TCP — 傳輸控制協定(TCP)是一種面向連線的網際網路協定，用於提供可靠有序的資料傳輸。
• UDP — 使用者資料包協定(UDP)是一種無連線的Internet協定，用於提供快速的資料傳輸，但不可靠，並且雜亂無章。
• IPv6 - Internet協定第6版(IPv6)是Internet協定的最新版本，可用於容納大量使用IP的使用者。

步驟4.在「外部埠」欄位中輸入要用作外部埠的埠號。外部埠號用於在外部公共網路的終端使用者裝置和PAT裝置之間建立連線。

步驟5.在Internal Port欄位中輸入要用作內部埠的埠號。內部埠用於在PAT裝置和專用網路裝置之間建立連線。

步驟6.按一下Save以儲存設定。

編輯服務管理

步驟1。如果要更改特定服務的任何設定，請選中相應服務旁邊的覈取方塊以選擇相應的服務。

附註：您只能編輯新建立的服務。不能編輯現有服務。

步驟2.按一下Edit並變更設定。

步驟3.按一下Save以儲存設定。

刪除服務管理

步驟1。如果要刪除任何特定服務，請選中相應服務旁邊的覈取方塊以選擇相應的服務。

附註：您可以刪除唯一新建立的服務。無法刪除現有服務。

步驟2.按一下「Delete」。

步驟3.按一下Save以儲存設定。

結論

您現在已在RV32x系列VPN路由器上成功配置PAT。
