解決Jabber登入問題

簡介

本文檔介紹如何在內部或公司網路上Jabber登入失敗時進行故障排除。

背景資訊

Jabber登入包括兩個階段：Cisco Unified Communications Manager伺服器(CUCM)登入和IM and Presence伺服器(IM&P)登入。

• CUCM登入涉及服務發現，以確定Jabber必須登入的CUCM伺服器。


• Jabber使用帶CUCM的身份驗證來檢索服務配置檔案詳細資訊，其中包含IMP伺服器、語音郵件、會議、CTI伺服器詳細資訊以及電話服務的裝置配置檔案。


• CUCM登入成功後，Jabber將登入到IMP伺服器進行身份驗證並檢索聯絡人清單和其他IM服務。


• IMP登入有兩個階段，即：SOAP登入處理使用者驗證，XMPP登入處理XMPP階段作業建立與串流管理。

如何收集日誌

清除PC上的快取並收集乾淨的Jabber問題報告(PRT)。

步驟 1.註銷並退出Jabber應用程式。
步驟 2.刪除位於以下位置的所有日誌

%AppData%\Local\Cisco\Unified Communications\Jabber\
%AppData%\Roaming\Cisco\Unified Communications\Jabber\

步驟 3.重新啟動Jabber並重新建立問題。

步驟 4.收集「問題報告」。(從Jabber幫助選單中，選擇報告問題選項以啟動問題報告工具。這些說明可以在此處找到。)

連結至下列資源：

• 如何收集Jabber問題
• 如何從Expressway收集日誌（當Jabber透過MRA時）

要在日誌中搜尋的關鍵字

IMPStackCap::Log in::OnLog inError
ServiceDiscoveryHandlerResult
@CupSoapCli: log in cup succeeds - shows when the SOAP log in was successful.
[CTriTPConnectionClient::OnConnectSuccess] - @XmppSDK: - shows when the XMPP log in was successful.
LERR - shows the Log in Errors when the Jabber fails to log in to the IM&P Server.

要排除故障的階段

階段1.CUCM服務發現

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法自動尋找您的服務。按一下Advanced settings進行手動設定。	當DNS伺服器中未配置SRV記錄中的_cisco-uds或_cuplog時，就會出現此錯誤。	csf：：dns：：mapFromWindowsDNSResult

範例記錄片段

017-03-19 17:55:00,422 WARN  [0x000050ac] [src\dnsutils\win32\win32DnsUtils.cpp(52)] [csf.dns]   [csf::dns::mapFromWindowsDNSResult] - *-----* DNS query _cisco-uds._tcp.applab has failed: DNS name does not exist.  (9003).

2017-03-19 17:55:00,438 WARN  [0x000050ac] [src\dnsutils\win32\win32DnsUtils.cpp(52)] [csf.dns]   [csf::dns::mapFromWindowsDNSResult] - *-----* DNS query _cuplogin._tcp.applab has failed: DNS name does not exist. (9003).

解決步驟

步驟 1.啟動命令提示符（在Windows客戶端上），然後輸入nslookup。

步驟 2.將查詢型別設定為SRV
set type = SRV

步驟 3.插入您需要檢查的SRV記錄
_cisco-uds._tcp.example.com

步驟 4.這會返回指向CUCM伺服器的DNS A記錄。

這是成功的_cisco-uds SRV記錄的示例。

如果沒有返回任何記錄，請與您的DNS管理員聯絡以配置SRV記錄

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法自動尋找您的服務。按一下Advanced settings進行手動設定。	當Jabber無法檢索UDS或TFTP伺服器以收集其登入資訊和配置設定時，就會出現此錯誤。	HTTP響應代碼503，用於請求#29到https://cucm.domain:8443/cucm-uds/ HTTP響應代碼503，用於請求#29到https://cucm.domain:6972/

解決步驟

步驟 1.驗證配置為TFTP伺服器的CUCM節點是否啟動並正在運行。

步驟 2. 在所有CUCM節點上重新啟動這些服務。

• Cisco TFTP
• Cisco UDS服務

階段2.CUCM使用者身份驗證

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
您的使用者名稱或密碼不正確。	當輸入的憑據錯誤或使用者在CUCM/LDAP中鎖定時，會出現此錯誤。	"FAILED_UCM90_AUTHENTICATION"

範例記錄片段

2017-01-09 08:59:10,652 INFO  [0x00001740] [vices\impl\DiscoveryHandlerImpl.cpp(460)] [service-discovery] [CSFUnified::DiscoveryHandlerImpl::evaluateServiceDiscoveryResult] - ServiceDiscoveryHandlerResult return code FAILED_UCM90_AUTHENTICATION

解決步驟

步驟 1.確保使用者配置為CUCM中的終端使用者。導航到CUCM管理>終端使用者頁面。

步驟 2.請確認認證正確且使用者為作用中。登入CUCM自助服務門戶。

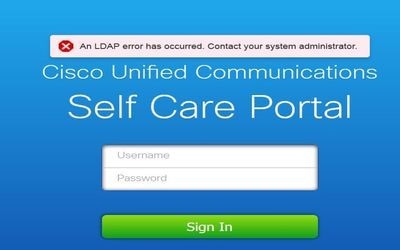

此影像指的是LDAP無法驗證使用者的情況，因為使用者不是有效的使用者，或所提供的密碼不正確。

步驟 3.如果對所有使用者都發現此問題，請驗證CUCM Administration > System > LDAP上的LDAP同步和LDAP身份驗證設定是否正確。

提示：從LDAP伺服器的角度來看，請確保帳戶未鎖定、密碼未過期，並且所有使用者均與CUCM伺服器同步。

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	Jabber無法解析/訪問服務發現期間收到的CUCM FQDN/主機名。	「FAILED_UCM90_CONNECTION」

範例記錄片段

2017-08-28 12:04:00,282 INFO  [0x00004290] [vices\impl\DiscoveryHandlerImpl.cpp(452)] [service-discovery] [CSFUnified::DiscoveryHandlerImpl::evaluateServiceDiscoveryResult] - ServiceDiscoveryHandlerResult return code FAILED_UCM90_CONNECTION

解決步驟

步驟 1.測試您是否能在PC上的瀏覽器中打開此URL https://<CUCM IP/FQDN> ：8443/cucm-uds/version

未成功

成功

步驟 2.如果響應不成功，請驗證DNS是否已正確配置來解決這些問題，以及是否沒有防火牆/ASA等網路元素阻止埠8443。

步驟 3.必須針對集群中的所有CUCM伺服器測試此URL。要獲取伺服器清單，請導航到CUCM Administration > System > Server。

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	當Jabber中輸入的使用者ID與CUCM中配置的使用者ID不匹配時，會出現此錯誤。	"FAILED_USER_LOOKUP"

範例記錄片段

2016-08-18 13:14:49,943 INFO  [0x000036e4] [vices\impl\DiscoveryHandlerImpl.cpp(367)] [service-discovery] [DiscoveryHandlerImpl::evaluateServiceDiscoveryResult] - ServiceDiscoveryHandlerResult return code FAILED_USER_LOOKUP

解決步驟

步驟 1.驗證您是否能在PC https://CUCM:8443/cucm-uds/clusterUser?username=<userid>上的瀏覽器中打開此URL

步驟 2.驗證在Jabber中輸入的使用者ID是否與CUCM終端使用者頁面上的使用者ID匹配。

提示：Jabber預設啟用UPN發現，因此從LDAP UPN欄位預先填充了使用者ID。檢查UPN是否與CUCM中配置的相同。如果需要停用UPN發現，請在安裝期間設定UPN_DISCOVERY_ENABLED=false。

第3階段。SOAP登入（即時消息和線上狀態登入）

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
您的使用者名稱或密碼不正確。	此錯誤是由於使用者身份驗證失敗而引起的。	「LERR_CUP_AUTH」

範例記錄片段

2017-01-14 15:55:09,615 INFO  [0x00000dc0] [ts\adapters\imp\components\Login.cpp(99)] [imp.service] [IMPStackCap::Login::OnLoginError] - ****************************************************************
2017-01-14 15:55:09,615 INFO  [0x00000dc0] [s\adapters\imp\components\Login.cpp(100)] [imp.service] [IMPStackCap::Login::OnLoginError] - OnLoginError: (data=0) LERR_CUP_AUTH <12>:
201-01-14 15:55:09,615 INFO  [0x00000dc0] [s\adapters\imp\components\Login.cpp(101)] [imp.service] [IMPStackCap::Login::OnLoginError] - ****************************************************************

解決步驟

步驟 1.確認已將使用者指派給在場狀態節點，且使用者沒有重複的專案(IM and presence Administration > Diagnostics > System troubleshooter)。

步驟 2.驗證「高可用性(HA)」狀態是否為「正常」，且未發生故障轉移。

如果您嘗試在異常的HA狀態期間分配使用者，則不會將使用者分配到任何IMP節點，登入失敗。

首先恢復HA狀態並重新分配使用者。

步驟 3.驗證認證是否有效。

1. 對於LDAP使用者，驗證該使用者是否能夠登入到CUCM自助服務門戶。


2. 如果ccmenduser頁面登入失敗，請檢查CUCM中的LDAP身份驗證設定，並驗證相同的設定已複製到IMP。

     從ldapauthentication執行sql select *
      從ldapauthenticationhost執行sql select *


3. 驗證該帳戶未在LDAP中鎖定。


4. 如果使用者最近啟用了線上狀態，請在IMP發佈伺服器上重新啟動Cisco Sync Agent服務。

步驟 4.檢查伺服器的TOMCAT CPU使用量是否過高。

• show process load
• 實用工具診斷測試

步驟 5.將這些服務日誌設定為DEBUG，然後重新建立登入問題並收集日誌。

• 使用者端設定檔代理
• Cisco Tomcat
• 事件檢視器-應用程式日誌
• 事件檢視器-系統記錄

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
憑據無效	當使用者不在作用中或在資料庫中時，就會發生此錯誤。	LERR_CUP_AUTH <10>

範例記錄片段

[IMPServices] [CSFUnified::IMPStackCap::Log in::OnLog inError] - ****************************************************************
[IMPServices] [CSFUnified::IMPStackCap::Log in::OnLog inError] - OnLog inError: LERR_CUP_AUTH <10>:
[IMPServices] [CSFUnified::IMPStackCap::Log in::OnLog inError] - ****************************************************************
[http-bio-443-exec-15] handlers.Log inHandlerAbstract - preLog in:PRELOGIN reasoncode=FAILURE. User either not CUP licensed or not found in database.

提示：對於此錯誤，還建議從CUCM和IM&P伺服器檢索Cisco Tomcat日誌。

從Cisco Tomcat日誌：

2019-10-27 18:33:40,373 DEBUG [http-bio-443-exec-5] impl.LDAPHostnameVerifier - check : inside check with X509 cert
2019-10-27 18:33:40,373 DEBUG [http-bio-443-exec-5] impl.Certificates - getCNs :
2019-10-27 18:33:40,373 DEBUG [http-bio-443-exec-5] impl.LDAPHostnameVerifier - check : cns = [ldap.ciscolab.com]
2019-10-27 18:33:40,373 DEBUG [http-bio-443-exec-5] impl.Certificates - getDNSSubjectAlts :
2019-10-27 18:33:40,374 DEBUG [http-bio-443-exec-5] impl.LDAPHostnameVerifier - check : subjectAlts = [ldap.ciscolab.com, ldap2.ciscolab.com]
2019-10-27 18:33:40,374 ERROR [http-bio-443-exec-5] impl.AuthenticationLDAP - verifyHostName:Exception.javax.net.ssl.SSLPeerUnverifiedException: hostname of the server 'ldapdc.ciscolab.com' does not match the hostname in the server's certificate.
2019-10-27 18:33:40,374 DEBUG [http-bio-443-exec-5] impl.AuthenticationLDAP - value of hostnameverifiedfalse
2019-10-27 18:33:40,374 INFO [http-bio-443-exec-5] impl.AuthenticationLDAP - verifyHostName: Closing LDAP socket

解決步驟

如果Cisco Tomcat日誌未顯示任何證書錯誤，此處會遇到兩種情況，必須驗證這一點。

步驟 1.驗證使用者是否與IM&P伺服器關聯。

• 導航至CUCM管理網頁>使用者管理>使用者管理>分配線上狀態使用者。 查詢使用者ID並按一下Find。

步驟 2.如果使用者與IM&P伺服器關聯，請將使用者從主節點叢集退回

• 導航到CUCM管理網頁>使用者管理>終端使用者>查詢最終使用者並按一下Service Settings下的Find。取消選中Home Cluster覈取方塊，按一下Save，選中Home Cluster覈取方塊，然後按一下Save。

如果Cisco Tomcat日誌顯示先前顯示的代碼段的錯誤，請執行以下步驟：

步驟 1.確認Cisco Jabber是否配置為使用安全LDAP。

步驟 2.如果使用Secure LDAP，請確認與證書關聯的證書資訊，如完全限定域名(FQDN)、主機名和公用名(CN)。

步驟 3.驗證CUCM和IM&P的配置方式。如果使用IP地址或FQDN，則比較證書中包含的資訊。

• 導航到CUCM管理網頁>系統>伺服器。

步驟 4.如果伺服器配置了IP地址，而LDAP證書配置了FQDN，則將在所有CUCM和IM&P節點上執行的下一個命令是

• utils ldap config ipaddr
• 伺服器的定義需要作為FQDN進行更改。請參閱。將CUCM伺服器定義從IP地址或主機名更改為FQDN指南。

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	此錯誤是由IMDB或TCP與IMP的連線問題引起的。	「LERR_CUP_UNREACHABLE」、「LERR_CUP_TIMEOUT」

範例記錄片段

2017-11-08 16:03:20,051 DEBUG [0x00003a0c] [s\adapters\imp\components\Login.cpp(127)] [IMPServices] [CSFUnified::IMPStackCap::Login::OnLoginError] - ************************************************
2017-11-08 16:03:20,051 INFO  [0x00003a0c] [s\adapters\imp\components\Login.cpp(128)] [IMPServices] [CSFUnified::IMPStackCap::Login::OnLoginError] - OnLoginError: LERR_CUP_UNREACHABLE
2017-11-08 16:03:20,051 DEBUG [0x00003a0c] [s\adapters\imp\components\Login.cpp(129)] [IMPServices] [CSFUnified::IMPStackCap::Login::OnLoginError] - *************************************************

解決步驟

步驟 1.驗證IMP FQDN/主機名是否可從客戶端PC解析。

步驟 2.驗證是否可在瀏覽器https://<IMP SERVER FQDN/IP>：8443/EPASSoap/service/v105中打開此URL。

成功

未成功

步驟 3.驗證防火牆/VPN不會阻止與IMP伺服器的連線（埠8443,5222）。

步驟 4.驗證此服務是否在IMP伺服器Cisco Client Profile Agent中運行。

步驟 5.將這些服務日誌設定為DEBUG，重新建立登入問題，如果前面的步驟不能解決問題，則收集日誌。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務
• 使用者端設定檔代理

提示：如果問題僅針對一個使用者仍然存在，請取消分配並重新分配該使用者以便在CUCM中存在。如果這是系統範圍的問題，請收集日誌並檢查服務的狀態

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	通常，此錯誤是由IMDB問題引起的。	「LERR_CUP_INTERNAL_ERROR」

範例記錄片段

2017-11-08 16:03:20,051 DEBUG [0x00003a0c] [s\adapters\imp\components\Login.cpp(127)] [IMPServices] [CSFUnified::IMPStackCap::Login::OnLoginError] - ************************************************
2017-11-08 16:03:20,051 INFO  [0x00003a0c] [s\adapters\imp\components\Login.cpp(128)] [IMPServices] [CSFUnified::IMPStackCap::Login::OnLoginError] - OnLoginError: LERR_CUP_INTERNAL_ERROR
2017-11-08 16:03:20,051 DEBUG [0x00003a0c] [s\adapters\imp\components\Login.cpp(129)] [IMPServices] [CSFUnified::IMPStackCap::Login::OnLoginError] - *************************************************

解決步驟

步驟 1.執行Mandatory checks。

步驟 2.驗證這些服務是否正在IM&P伺服器中執行。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務
• 思科登入資料儲存

步驟 3.檢查此現場通知是否適用。

現場通知：FN - 64267 - Cisco Unified Communications Manager IM & Presence導致Cisco Jabber登入失敗-建議軟體升級。

步驟 4.將這些服務日誌設定為DEBUG，重新建立登入問題，如果前面的步驟不能解決問題，則收集日誌。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務
• 使用者端設定檔代理
• 思科登入資料儲存
• 事件檢視器-應用程式日誌
• 事件檢視器-系統記錄

步驟 5.重新啟動叢集以復原狀況。

第4階段。XMPP登入（即時消息和線上狀態登入）

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	當Jabber無法通過MRA連線且無法與IM&P建立TLS會話時通常可見。	LERR_JABBER_AUTH <14>：伺服器發生驗證錯誤。例如，資源繫結、TLS、建立會話或SASL錯誤。

範例記錄片段

2019-05-03 15:19:32,225 DEBUG [0x0000000109732f80] [s/adapters/imp/components/Log in.cpp(128)] [IMPServices] [OnLog inError] - ****************************************************************
2019-05-03 15:19:32,225 INFO  [0x0000000109732f80] [s/adapters/imp/components/Log in.cpp(129)] [IMPServices] [OnLog inError] - OnLog inError: LERR_JABBER_AUTH <14>: Authentication error with server, resource bind, TLS, create session or SASL error
2019-05-03 15:19:32,225 DEBUG [0x0000000109732f80] [s/adapters/imp/components/Log in.cpp(130)] [IMPServices] [OnLog inError] - ****************************************************************

解決步驟

步驟 1.驗證IM&P伺服器和Expressway之間的埠5222是否已打開。

步驟 2.驗證這些服務是否正在IM&P伺服器中執行，並重新啟動它們一次。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務

步驟 3.從CUCM線上狀態冗餘組停用高可用性。

步驟 4.重新啟動所有IM&P節點上的Cisco XCP路由器服務，首先使用IM&P發佈伺服器，然後在訂閱伺服器中。

• 實用服務重新啟動Cisco XCP路由器服務

步驟 5.從CUCM線上狀態冗餘組重新啟用高可用性。

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	當Jabber不能在IMP伺服器中建立會話並繫結自身時經常出現。	LERR_JABBER_AUTH <17>：伺服器發生驗證錯誤。例如，資源繫結、TLS、建立會話或SASL錯誤。

範例記錄片段

2017-10-27 10:56:47,396 DEBUG [0x00007fff8b3d7340] [s/adapters/imp/components/Login.cpp(127)] [IMPServices] [OnLoginError] - ****************************************************************
2017-10-27 10:56:47,396 INFO  [0x00007fff8b3d7340] [s/adapters/imp/components/Login.cpp(128)] [IMPServices] [OnLoginError] - OnLoginError: LERR_JABBER_AUTH <17>: Authentication error with server, for example, resource bind, TLS, create session or SASL error
2017-10-27 10:56:47,396 DEBUG [0x00007fff8b3d7340] [s/adapters/imp/components/Login.cpp(129)] [IMPServices] [OnLoginError] - ****************************************************************

解決步驟

步驟 1.驗證cup-xmpp證書是否有效。

步驟 2.驗證埠5222是否已打開。

步驟 3.將這些服務日誌設定為DEBUG，然後重新建立登入問題並在步驟4之前收集日誌。

如果唯一已知的修正程式是將根本原因辨識為「伺服器重新開機」。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務
• 使用者端設定檔代理
• 事件檢視器-應用程式日誌
• 事件檢視器-系統記錄

步驟 4.重新啟動伺服器以解決此問題。

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法與伺服器通訊。	由於防火牆等網路問題而無法解決或訪問IMP時出現。	「LERR_JABBER_UNREACHABLE」。

範例記錄片段

2014-12-15 12:07:31,600 INFO  [0x00001670] [ts\adapters\imp\components\Login.cpp(96)] [imp.service] [IMPStackCap::Login::OnLoginError] - ****************************************************************
2014-12-15 12:07:31,600 INFO  [0x00001670] [ts\adapters\imp\components\Login.cpp(97)] [imp.service] [IMPStackCap::Login::OnLoginError] - OnLoginError: (data=0) LERR_JABBER_UNREACHABLE <16>:
2014-12-15 12:07:31,600 INFO  [0x00001670] [ts\adapters\imp\components\Login.cpp(98)] [imp.service] [IMPStackCap::Login::OnLoginError] - ****************************************************************

解決步驟

步驟 1.檢查IMP FQDN/主機名是否可解析。

步驟 2.驗證防火牆/VPN不會阻止與IM&P伺服器的連線（埠8443,5222）。

步驟 3.驗證這些服務是否正在IM&P伺服器中執行，並重新啟動一次。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務

步驟 4.執行Mandatory checks。

步驟 5.將這些服務日誌設定為DEBUG，重新建立登入問題，如果前面的步驟不能解決問題，則收集日誌。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務
• 使用者端設定檔代理
• 事件檢視器-應用程式日誌
• 事件檢視器-系統記錄

步驟 6.如果所有使用者都遇到相同的錯誤，可以執行伺服器重新開機以快速復原。

螢幕上的錯誤	原因	要檢入Jabber日誌的內容
無法登入您的帳戶。請連絡您的系統管理員。	通常在Jabber使用SSO登入時(內部或透過Expressway（移動遠端訪問[MRA]）)。	"Log inErrortoErrorCode： 27 mapped to： UnknownLog inError."

範例記錄片段

2020-03-12 19:55:01,283 DEBUG [0x000000010b71d800][apters/imp/components/Log inUtils.cpp(96)][IMPServices][Log inErrortoErrorCode] - Log inErrortoErrorCode: 27 mapped to: UnknownLog inError
2020-03-12 19:55:01,283 DEBUG [0x000000010b71d800][isteners/Log inEventListenerImpl.cpp(148)][IMPServices][OnLog inError] - errCode: UnknownLog inError
2020-03-12 19:55:01,283 INFO [0x000000016b61f000][ers/imp/lifecycle/Log inExecutor.cpp(314)][IMPServices][signOn] - logged in using User ID: 35309769, failed
2020-03-12 19:55:01,478 INFO [0x000000010b71d800][pp/tahiti/ui/log in/YLCLog inBaseVC.m(500)][UI.Action.System] [-[YLCLog inBaseVC getPresenceErrorMessgaWithCode:]] - Jabber log in failed and show errorcode:200 string: Cannot Sign in your account. Contact your administrator.

解決步驟

步驟 1.驗證已將使用者分配給IM&P。

步驟 2.驗證節點和Jabber之間是否正確交換了證書。

步驟 3.驗證是否已在所有節點上正確配置OAuth簽名和加密金鑰。請參閱驗證部分下的本檔案。

步驟 4.執行Mandatory checks。

步驟 5.將這些服務日誌設定為DEBUG，重新建立登入問題，如果前面的步驟不能解決問題，則收集日誌。

• Cisco XCP路由器
• Cisco XCP連線管理員
• Cisco XCP驗證服務
• 使用者端設定檔代理
• 事件檢視器-應用程式日誌
• 事件檢視器-系統記錄
• Cisco SSO
• Cisco Tomcat
• Cisco Tomcat安全

強制檢查

步驟 1.確認已將使用者分配到某個線上狀態節點(導航到IM and Presence Administration > System > Topology)，且使用者沒有重複項(導航到IM and Presence Administration > Diagnostics > System troubleshooter)。

步驟 2.如果已啟用高可用性，請導航到CUCM管理>伺服器>線上狀態冗餘組，並檢查它們是否處於正常狀態。這是「正常」狀態的影像。有關高可用性的詳細資訊，請參閱此處。

異常狀態

注意：Jabber使用以下服務登入：Cisco Tomcat、Cisco Tomcat Security、Cisco Client Profile Agent、Cisco XCP Connection Manager、Cisco XCP Router和Cisco XCP Authentication。

正常狀態

步驟 3.檢查高可用性複製狀態。

   a.utils dbreplication runtimestate

如果您在資料庫複製時遇到問題，請瀏覽至此連結。

b.從typesysreplication的select count(*)中運行pe sql ttlog

或utils imdb_replication status （10.5.2 SU2a及更高版本）

三個資料儲存需要顯示PASSED，並且需要在所有IM&P節點上運行命令，因為有時在一個節點上，所有資料儲存複製都可以顯示Passed，但在另一個節點上，它可以顯示Failed。

如果IMDB （記憶體中資料庫）複製不正確，可能意味著部分或全部使用者無法登入，或者無法正確顯示其線上狀態。

解決IMDB複製問題的步驟如下：

步驟 1.停用受影響之IM&P子叢集的高可用性(HA)。

步驟 2.停止所有節點上的思科網真引擎

utils service stop Cisco Presence Engine

步驟 3. 驗證所有Datastore服務正在運行：Cisco Log in Datastore、Cisco Route Datastore、Cisco Presence Datastore、Cisco SIP Registration Datastore。

實用服務清單

步驟 4.在每個節點上每次重新啟動一個思科配置代理。

實用服務重新啟動思科配置代理

步驟 5.啟動Cisco Presence引擎。

實用服務啟動思科網真引擎

步驟 6.啟用子叢集的HA。

如何將日誌設定為DEBUG

第1步：導航到導航>統一功能配置>跟蹤>配置。
步驟2.從Server下拉選單中，選擇運行要配置跟蹤的服務的伺服器（例如IMP節點），然後按一下Go。
第3步：從服務組下拉選單框中選擇要配置跟蹤的服務組，然後點選轉到。
第4步：從Service下拉選單框中選擇要為其配置跟蹤的服務，然後點選Go。
第5步：選中應用於所有節點並選擇要調試的跟蹤級別DEBUG。
步驟6.要儲存跟蹤引數配置，請按一下Save。

有關如何設定跟蹤級別的更多資訊，請參閱Cisco Unified可服務性管理指南。

有用的視訊：

• 從RTMT收集日誌

要收集的日誌

RTMT	管理員CLI
Cisco Client Profile Agent	檔案取得activelog tomcat/logs/epassoap/log4j/*
思科登入資料儲存	file get activelog epas/trace/imdb/sdi/ttlog in/
Cisco Tomcat安全日誌	檔案獲取activelog tomcat/logs/security/log4j/*
Cisco XCP驗證服務	檔案獲取activelog epas/trace/xcp/log/auth*
Cisco XCP連線管理員	file get activelog epas/trace/xcp/log/client-cm-1*.log
Cisco XCP路由器	file get activelog epas/trace/xcp/log/rtr-jsm-1
事件檢視器-應用程式日誌	file get activelog syslog/CiscoSyslog*
事件檢視器-系統記錄	file get activelog syslog/messages*

從RTMT收集日誌
